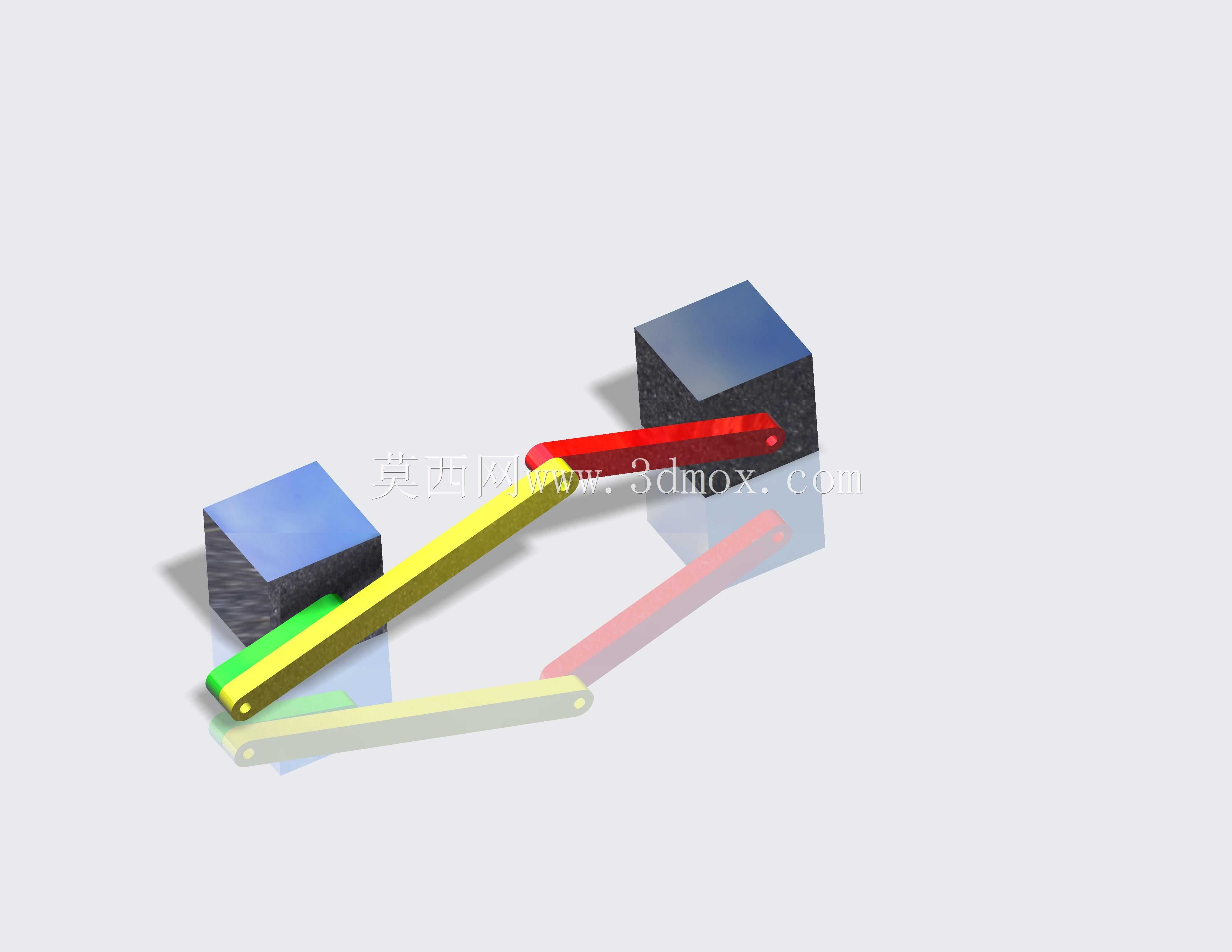

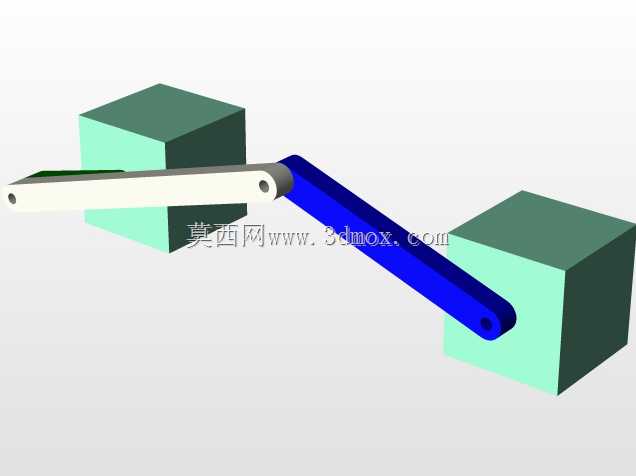

双滑块联动曲柄连杆传动机构

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435930
  • 双滑块联动曲柄连杆传动机构
  • 双滑块联动曲柄连杆传动机构

  这套双滑块联动的曲柄连杆结构,常被应用在小型自动化送料工位、轻工包装设备的直线往复驱动单元,以及教学演示用的机构实训台架上,区别于常规单滑块曲柄滑块结构,它通过一根主动曲柄同时驱动两组滑块完成差速往复动作,能在单动力输入的前提下实现两个工位的同步协同作业,省去额外的动力分配组件,在紧凑型设备的布局里能有效压缩安装空间。从实际工况适配来看,这套结构的两个滑块分别对应不同的行程端点,主动曲柄做整周回转时,长连杆带动远端滑块完成长行程直线往复,短连杆联动的近端滑块则完成短行程的同步动作,两个滑块的运动相位差固定,不会出现动作时序错位的问题,很适合用在需要同时完成推料与压合、送进与定位的双工序工位,比如小型零件的装配工位上,

  长滑块负责把待装配零件推送至装配位,短滑块同步完成压头的进给动作,不需要额外设置时序控制结构,纯机械结构就能保证动作的同步可靠性,相比电控同步的方案,抗干扰能力更强,在车间多尘、电磁环境复杂的工况下也能稳定运行。设计这套结构的时候,首先要确定两个滑块的安装基准面,两个滑块的导轨轴线需要保持平行,且与曲柄回转中心的垂直距离要匹配连杆长度的计算值,避免出现运动死点或者连杆受力过载的问题;曲柄的回转中心位置要兼顾两个滑块的行程需求,长连杆的长度需要根据远端滑块的目标行程核算,保证曲柄在整周回转时,连杆与滑块铰接点的运动轨迹完全落在导轨的有效行程范围内,不会出现超程脱轨的情况;短连杆的铰接点位置设置在长连杆的中段,

  这个位置的选取需要匹配近端滑块的目标行程,通过调整铰接点在长连杆上的位置,可以改变近端滑块的行程大小,不需要改动曲柄长度就能适配不同的短行程需求,调整灵活性比较高。从安装边界来看,整套结构的安装基面需要保证平面度公差在0.1mm以内,两个滑块的导轨安装面需要共面,避免连杆运动时出现侧向憋卡;曲柄的输入轴端需要预留动力连接的位置,可适配手轮或者小型减速电机的输出轴,轴端的连接键槽要匹配标准键的尺寸,保证动力传递的可靠性;两个滑块的端面都预留了工装安装的螺纹孔,可以根据实际工位需求固定推块、压头或者定位夹具,不需要额外加工转接板。结构的运动副都采用铰接设计,铰接处的销轴需要做淬火处理,提升耐磨性能,

  日常维护只需要定期在铰接点加注润滑脂即可,维护成本很低;连杆本身采用等截面杆设计,受力均匀,在额定负载下不会出现杆体弯曲变形的问题,运动过程中连杆的摆动角度经过核算,不会和周边的安装架、导轨产生运动干涉,整套结构的外轮廓尺寸紧凑,在设备内部安装时不需要预留过大的避让空间。另外这套结构的运动特性经过验证,滑块在行程端点的冲击很小,因为曲柄连杆结构本身的运动速度是按正弦规律变化的,在端点位置速度自然降为零,不需要额外设置缓冲结构就能平稳换向,适合用在对运行平稳性有一定要求的工位,比如薄壁零件的推送工位,不会因为换向冲击导致零件移位或者变形。在实际选型适配的时候,可以根据需要传递的负载大小调整连杆的截面尺寸和销轴的直径,小负载工况下可以用轻质铝合金制作连杆,降低运动部件的惯量,提升机构的响应速度;大负载工况下可以改用45号钢调质处理的连杆,提升结构的承载能力,适配不同的工况需求。
