透明防护外壳简易曲柄滑块传动结构

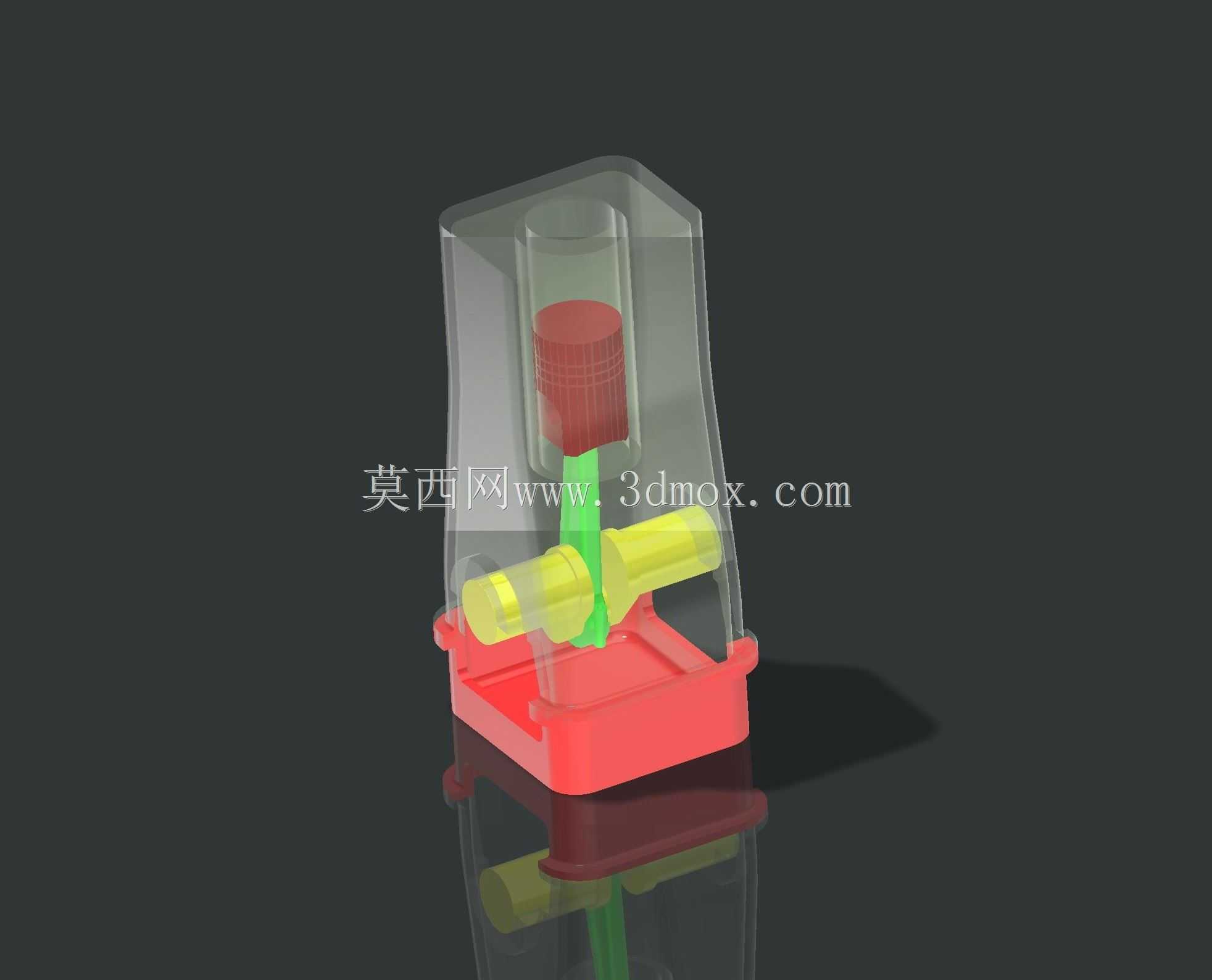

　　这套曲柄滑块结构在小型自动化送料、轻载工位往复推送场景中适配性极强，日常在桌面级工装夹具、小型物料分拣单元里，常作为直线往复动作的核心执行单元，不需要额外配置复杂的直线驱动源，仅靠圆周转动输入就能转化为稳定的直线往复输出，对于小行程、低负载的工位动作来说，结构冗余度低，维护成本也远低于丝杆、气缸类直驱方案。从结构布局来看，整套机构做了集成式底座设计，红色的一体化安装底座预留了四个沉头安装位，安装时可以直接通过M3或者M4的内六角螺丝固定在工装台板上，不需要额外加工转接板，底座的安装孔位做了沉头处理，螺丝锁紧后不会突出底座平面，避免和周边运动部件产生干涉。上部的透明防护外壳是这套结构比较实用的设计，日常调试或者教学演示过程中，

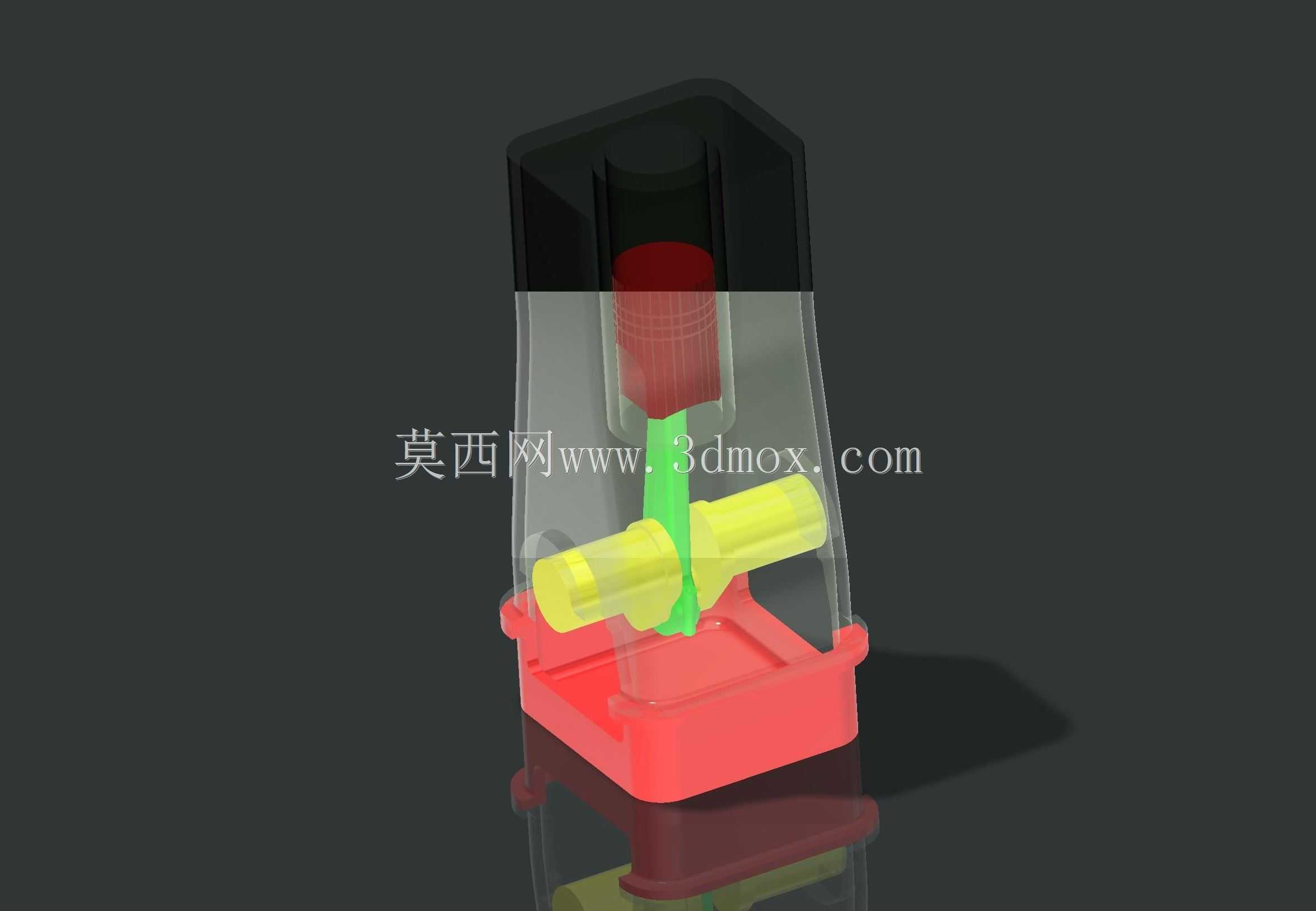

　　可以直观看到内部曲柄、连杆、滑块的运动状态，同时外壳能隔绝外部的粉尘、碎屑落入运动副间隙，也能避免操作人员误触运动部件造成安全隐患，外壳和底座采用卡扣式连接，日常维护拆解不需要拧动多颗螺丝，徒手就能拆开清理运动副的润滑脂残留或者异物。核心传动部分的曲柄做了偏心距固定的设计，对应的滑块行程是固定值，适配不需要调节行程的固定工位动作，曲柄的输入轴端做了D型切面设计，不管是连接手轮做手动演示，还是连接小型减速电机做电动驱动，都能实现周向固定，不会出现转轴和连接件打滑的问题。连接曲柄和滑块的连杆做了等强度设计，杆身的截面尺寸经过校核，在额定10N的推送负载下，杆身的挠度变形量控制在0.02mm以内，不会因为连杆变形导致滑块运动卡滞。

　　滑块部分和底座的导向槽做了间隙配合，单边间隙控制在0.01-0.02mm之间，既保证滑块滑动顺畅无卡滞，又不会因为间隙过大出现运动过程中的窜动，导向槽的长度比滑块最大行程多出3mm的余量，避免机构运动到极限位置时出现硬顶碰撞。设计这套结构的时候，优先考虑的是运动可靠性和装配便捷性，所有零件都做了拔模处理，不管是3D打印打样还是开模注塑生产，都能顺利脱模，零件之间的配合公差没有做过高的精度要求，普通的机加工或者FDM3D打印就能满足装配要求，非常适合教学演示场景或者小型非标设备的快速原型验证。安装边界方面，整套结构的总高度控制在120mm以内，底座的长宽尺寸为80mm*60mm，在桌面工装上安装不会占用过多的安装空间，

　　输入轴的中心高度距离底座安装面为45mm，和常规的28步进电机、370减速电机的输出轴中心高度匹配，不需要额外做电机安装的垫高处理，直接用L型电机支架就能完成驱动部分的装配。运动特性上，这套曲柄滑块为对心式结构，滑块的运动没有偏载，运动过程中侧向力更小，导向槽的磨损速度更慢，长时间运行的精度保持性更好，日常使用只需要每隔三个月在导向槽和曲柄转轴处涂抹少量锂基脂润滑，就能保证运行顺畅无卡顿。在教学场景中，这套结构可以直观展示曲柄滑块的运动原理，学生可以通过手动转动输入轴，观察曲柄转动角度和滑块位移的对应关系，理解死点位置的形成原因和规避方式；在实际工业应用中，这套结构可以直接集成到小型物料推送工位，比如标签的间歇送进、小型零件的工位转移，只需要搭配对应的减速电机和行程开关，就能实现稳定的往复动作输出，相比气缸驱动的方案，不需要配置气源和气路元件，整体成本更低，也不会出现气源压力波动导致的推送力不稳定问题。
