往复式动力设备用十字头连接组件

　　在往复式压缩机、柱塞泵、内燃机这类依靠直线往复运动完成介质压缩、动力输出的设备中，十字头是连接侧向往复运动部件与传动连杆的核心中间构件，其作用是将连杆的摆动转化为活塞杆的纯直线往复动作，消除连杆摆动对活塞杆产生的侧向力，避免活塞杆因受弯出现密封件偏磨、运行卡滞、行程精度失准等问题，直接决定整套往复机构的运行稳定性与密封件使用寿命。

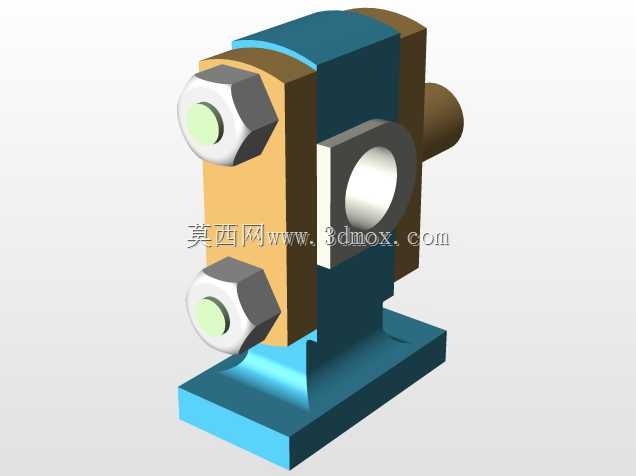

　　这套十字头组件采用分体式组合结构设计，主体承载部分采用箱型截面的滑履结构，滑履的上下两个平行平面为与设备机身十字头滑道配合的导向面，加工时严格控制两平面的平面度与平行度公差，配合间隙控制在合理范围，既保证十字头沿滑道做直线运动时无卡滞，又能避免间隙过大导致的运行冲击与横向窜动。滑履中部开设贯通的销轴安装孔，用于连接连杆小头端，孔内预留了润滑脂通道，可在设备运行时持续向销轴摩擦副供给润滑介质，降低转动副的磨损速率，延长部件维护周期。

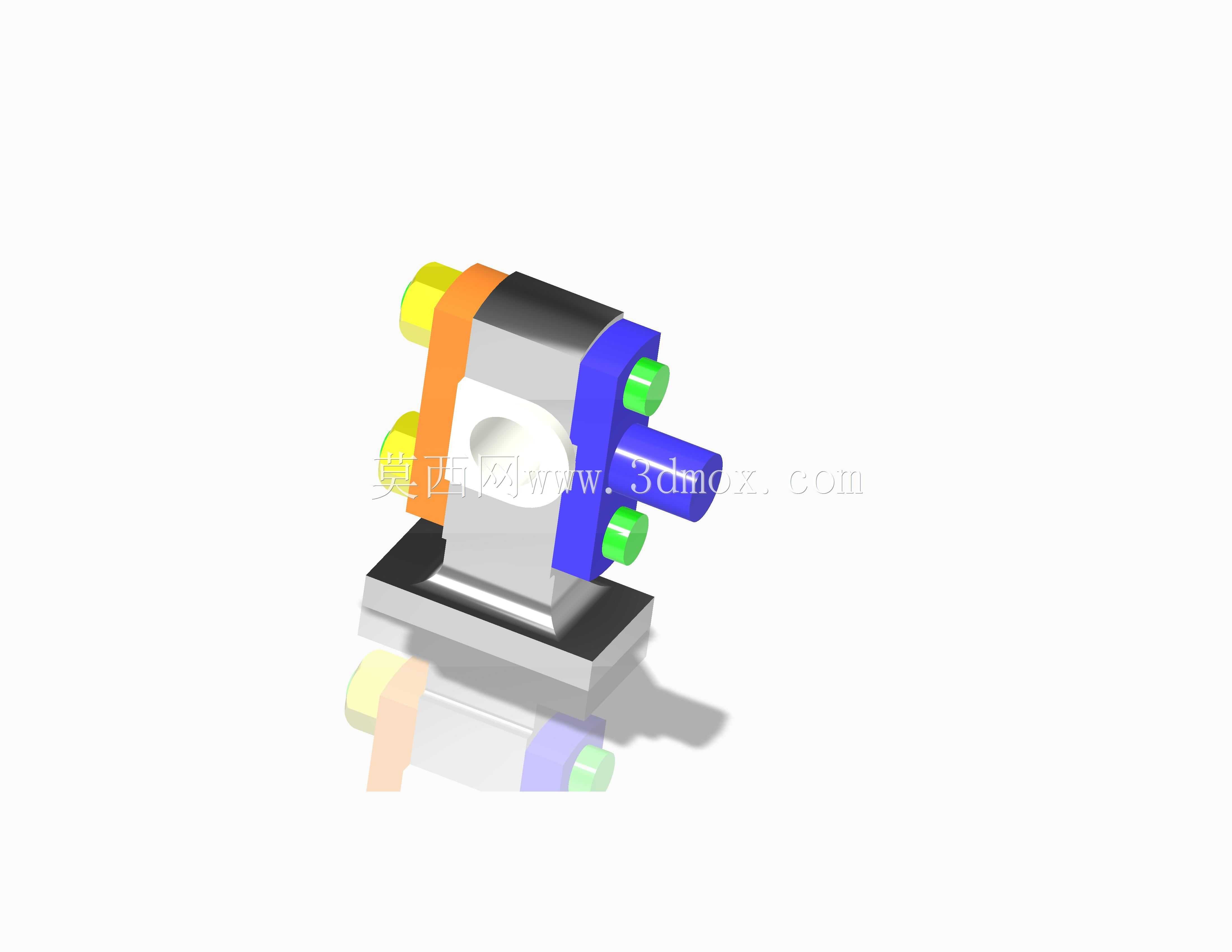

　　组件的前端设置活塞杆连接结构，采用法兰式锁紧设计，通过对称分布的紧固件实现与活塞杆端部的刚性连接，连接面加工有定位止口，保证活塞杆与十字头的同轴度公差，避免运行过程中活塞杆出现偏摆，影响前端活塞与气缸的配合精度。组件侧部设置的橙色限位结构为十字头的行程限位挡板，安装时与机身滑道两端的限位块配合，可限制十字头的极限行程位置，防止设备运行过程中出现过行程撞缸的故障，同时挡板采用可拆卸设计，可根据不同机型的行程需求调整安装位置，提升组件的适配性。

　　组件上分布的多组绿色紧固件为滑履耐磨板的锁紧结构，耐磨板采用可拆卸式设计，选用耐磨性能优异的合金材质制作，当长期运行出现磨损超差时，无需更换整个十字头主体，仅需拆卸更换耐磨板即可恢复导向精度，大幅降低设备的维护成本与停机时长。尾部的紫色圆柱结构为十字头的润滑油注油接头，可外接设备的集中润滑系统，将润滑脂输送至十字头滑履面、销轴连接副等所有需要润滑的摩擦位置，保证各运动副在运行过程中始终处于良好的润滑状态，避免干摩擦导致的部件烧损。

　　从安装边界来看，这套十字头组件的整体外形尺寸适配中型往复式设备的十字头滑道安装空间，滑履的导向面宽度、跨距经过匹配计算，可承受设备额定工况下的侧向力与往复冲击载荷，连接销轴的直径、活塞杆连接法兰的螺栓分布圆尺寸均符合行业通用的安装尺寸规范，可直接适配同规格的往复式压缩机、高压柱塞泵等设备，无需对机身滑道、连杆、活塞杆等配套部件做额外修改即可完成装配。设计过程中通过有限元分析对组件的受力状态进行模拟，对滑履的壁厚、销轴孔的加强筋结构做了优化，在保证整体结构强度、刚度满足额定载荷要求的前提下，尽可能降低组件的整体重量，减小往复运动过程中产生的惯性力，降低设备运行时的振动与噪声，提升整套设备的运行平稳性。

　　在实际工程应用中，这类十字头组件的加工精度直接影响整套往复设备的运行可靠性，导向面的表面粗糙度、销轴孔与导向面的垂直度、活塞杆连接止口与导向面的同轴度都是加工过程中需要严格控制的形位公差，装配时需要反复测量调整十字头与滑道的配合间隙、活塞杆的跳动值，保证各部件的装配精度符合设计要求，才能确保设备在长期连续运行过程中无异常磨损、无卡滞、无冲击，满足工业场景下长周期稳定运行的需求。
