韦勒式细长传动轴三维结构设计

　　做传动结构设计快十二年，经手的轴类零件少说也有三百多种，这次拿到的韦勒细长轴结构，第一眼就注意到它的变径设计逻辑完全是为低负载高转速工况做的适配。这类轴大多用在小型精密传动链路里，常见于轻工输送设备的从动辊组、小型纺织机械的导纱辊传动端，还有部分实验室小型搅拌设备的动力输出段，核心作用是在狭窄安装空间内完成扭矩的长距离传递，同时保证轴端连接部件的回转同轴度。

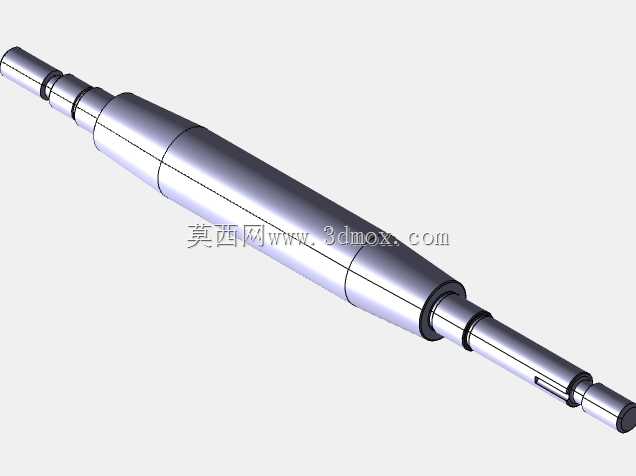

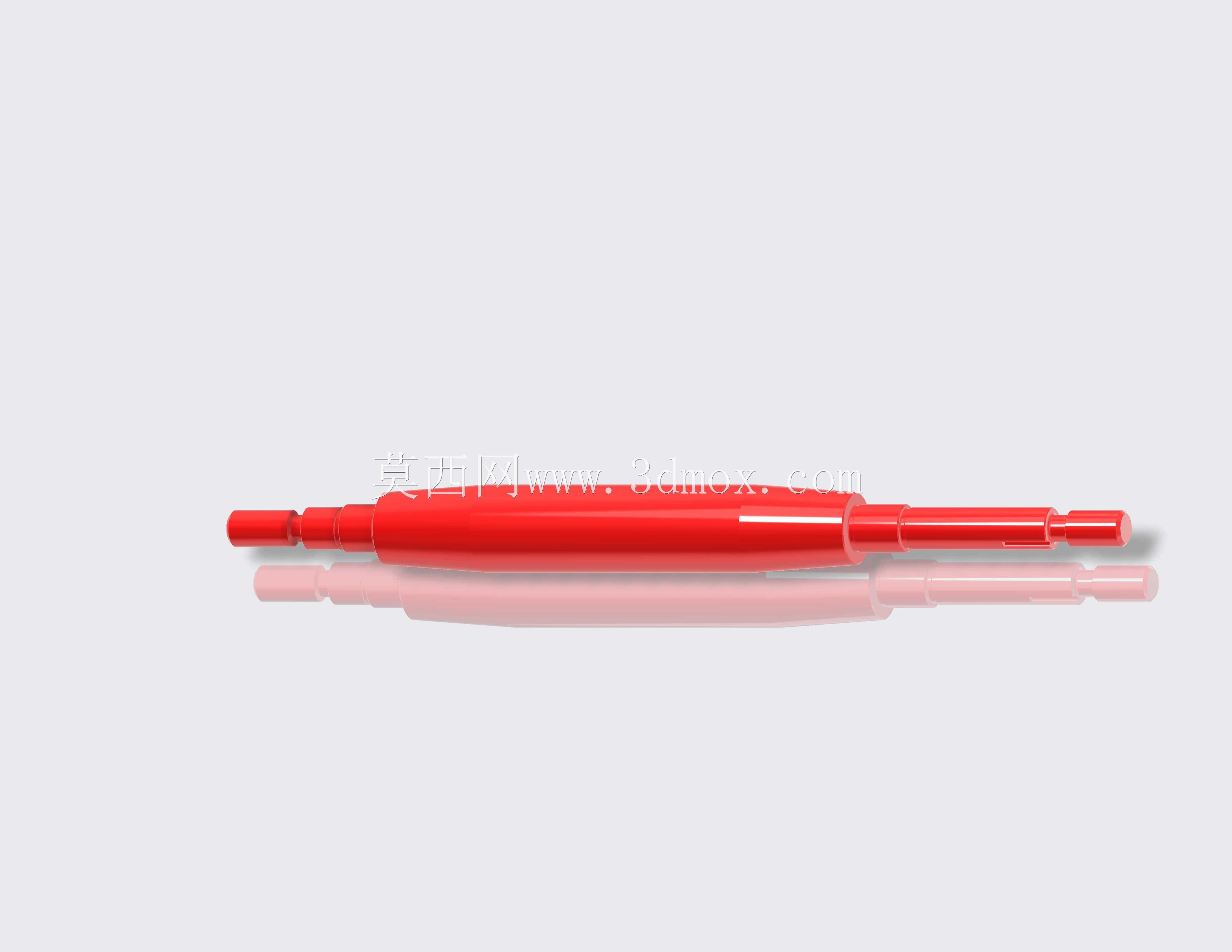

　　从结构上看，整根轴采用多阶梯变径设计，两端的细轴段是安装位，分别用来适配轴承内圈与传动连接件，中间的加粗段是主体承载区，这种设计不是随便做的粗细变化——两端细轴段的直径公差严格控制在h6级别，和深沟球轴承内圈配合时能保证过盈量在0.01-0.02mm之间，既不会因为过盈太大导致轴承内圈涨紧变形发热，也不会因为间隙配合出现跑内圈的磨损问题。中间加粗段的直径比两端安装段大35%左右，这个比例是经过挠度验算的，当轴的支撑跨距达到420mm时，这个直径差能让轴在额定转速下的最大径向跳动量控制在0.03mm以内，完全满足精密传动的回转精度要求。

　　设计这类轴的时候，首先要考虑的是安装边界，两端安装轴承的轴段长度要比所选轴承的宽度多出1.5-2mm，这个余量是给轴用弹性挡圈留的安装空间，防止轴承在运转过程中出现轴向窜动。轴端的倒角统一做1×45°，一方面是装配时能顺利导入轴承内圈和联轴器的安装孔，避免刮伤配合面，另一方面也能去除机加工产生的毛刺，防止装配时铁屑掉入轴承内部造成早期磨损。轴上的退刀槽位置都设置在变径台阶处，槽宽2mm、槽深0.5mm，这个尺寸既能保证磨削加工时砂轮能顺利退刀，不会在台阶处留下圆角应力集中区，也不会因为槽太深削弱轴的抗扭强度。

　　实际应用场景里，这类轴的工作转速通常在800-1500r/min区间，传递的额定扭矩大概在12N·m左右，所以材质选45号钢调质处理就足够，调质硬度控制在HB220-250，既能保证轴芯部有足够的韧性承受瞬时冲击载荷，表面经过高频淬火后硬度能达到HRC45-50，和密封件接触的轴段耐磨性能也能满足长期运转要求。做三维建模的时候，要特别注意各段轴的同轴度约束，所有轴段的回转中心必须完全重合，尤其是两端安装轴承的轴段，同轴度公差要标注在0.01mm以内，不然加工出来的轴装上去之后会出现明显的径向跳动，轻则导致传动噪音增大、连接的联轴器过早磨损，重则会出现轴的疲劳断裂。

　　很多新手设计这类细长轴的时候容易犯两个错误，一是为了提升刚度盲目加大中间轴段的直径，导致整个转动部件的惯量增大，驱动电机的启动负载变高，反而增加了不必要的能耗；二是忽略轴的轴向定位设计，只靠轴承的过盈配合承受轴向力，在正反转切换频繁的工况下很容易出现轴承移位的问题。这个韦勒轴的结构里，在靠近两端轴承安装位的内侧都设计了轴肩，轴肩的高度刚好比轴承内圈的厚度小0.2mm，这个细节很到位——既可以给轴承做轴向定位，又不会因为轴肩太高挡住轴承的拆卸空间，后期维护的时候用拉马就能顺利把轴承拆下来，不会损伤轴的配合面。

　　另外从安装空间来看，整根轴的最大回转直径就是中间加粗段的尺寸，设计周边配套结构的时候，要给这个直径留出至少5mm的径向间隙，防止轴在运转过程中因为热胀冷缩或者轻微挠曲碰到周边的固定结构。轴的总长度要比两端支撑座的外侧安装距离短2-3mm，避免因为加工累积误差导致轴装上去之后两端顶死，出现运转卡滞的问题。轴端的连接段设计成等直径圆柱面，适合用紧定螺钉式联轴器或者键连接，要是用键连接的话，键槽的位置要开在轴端安装段的中心线上，键槽的深度要严格按照GB/T 1096的标准来做，不能开太深，不然会大幅削弱轴端的抗扭强度，之前就见过有新手把键槽开得太深，设备运行不到三个月轴端就从键槽位置断裂的情况。

　　这类轴的日常维护也很简单，只要定期检查两端轴承的润滑状态，及时补充锂基脂，避免轴承干磨导致轴的配合面磨损，正常使用寿命能达到两万小时以上。建模的时候还要注意把所有的倒角、退刀槽、圆角这些工艺特征都做全，不要只做光杆的轴体，不然导出工程图的时候会缺失很多工艺信息，加工车间拿到图纸之后还要二次确认，反而耽误生产进度。尤其是变径处的圆角，不能做成直角，要做R0.5的圆角过渡，减少应力集中，提升轴的疲劳寿命，这一点在交变载荷的工况下尤为重要，很多轴的断裂失效都是从台阶处的直角应力集中点开始的。
