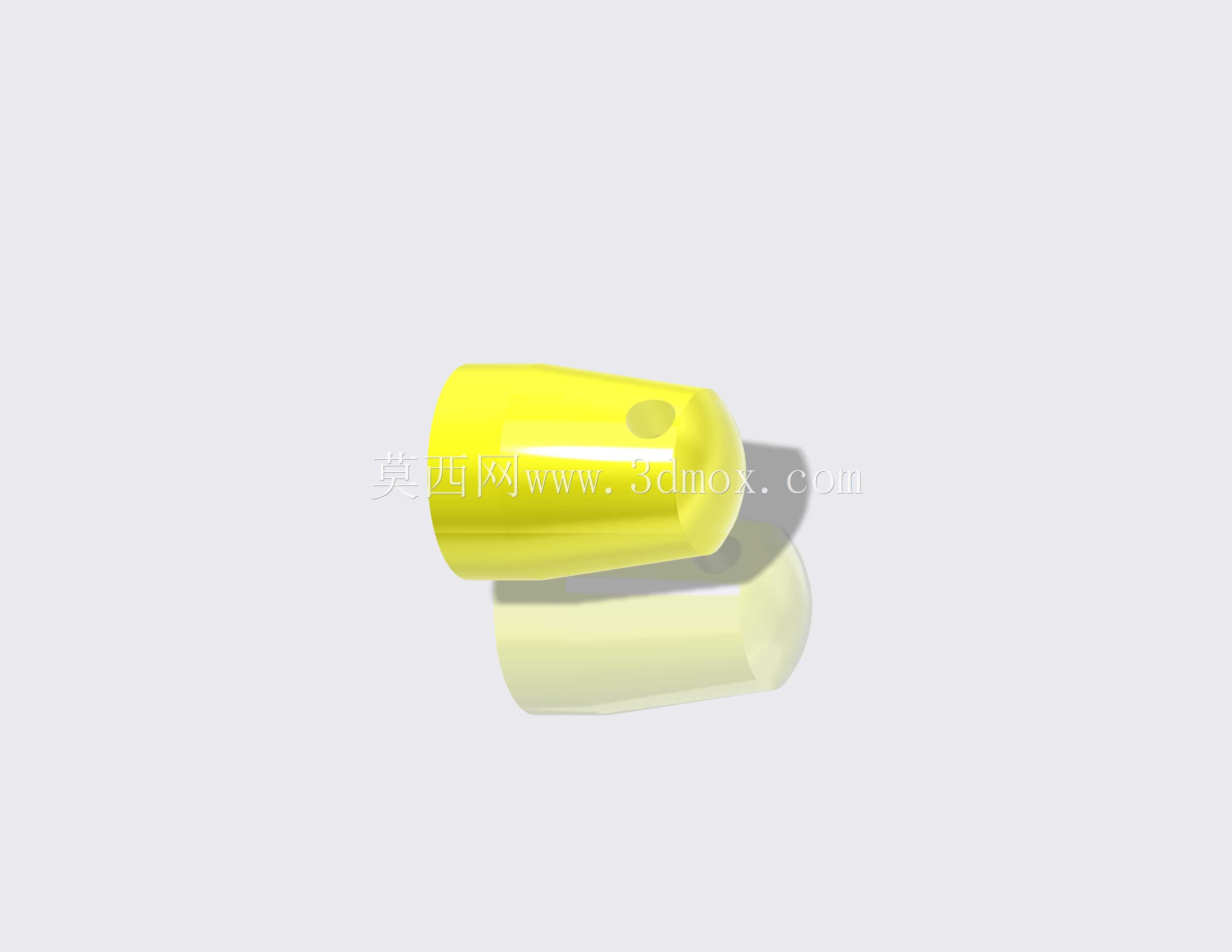

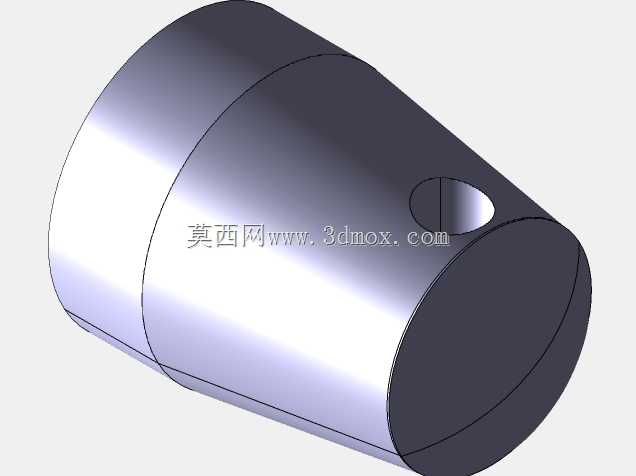

小型端盖式密封防护结构三维建模

　　在流体输送、小型动力传动以及低压气动回路的终端防护场景中，这类端盖式密封结构是应用频次极高的基础零件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往在装配调试阶段才发现密封失效、装配干涉或者防护等级不足的问题，导致整套设备出现介质泄漏、内腔进尘进水的故障。从实际工程应用来看，这类零件主要承担两个核心功能，一是对管路或者腔体的终端进行封堵，避免内部输送的流体、润滑介质出现外泄，二是阻挡外部的粉尘、水汽或者碎屑进入腔体内部，保护腔体内的传动件、敏感元件不受外界杂质侵蚀。

　　设计这类零件的时候，首先要匹配对接部位的安装边界，不能只看外形的视觉效果，要先确认对接端的管口内径、外径尺寸，以及端面的密封槽宽度、深度参数，如果是采用过盈配合的安装方式，还要根据配合材质的弹性模量计算合理的过盈量，过盈量太小会导致装配后容易松脱，密封压力不足出现泄漏，过盈量太大则会增加装配难度，甚至在压装过程中导致端盖本身或者对接的管口出现开裂。从外形结构来看，这类端盖采用圆弧过渡的封闭端面，没有尖锐的棱角，一方面是避免装配和后期维护过程中划伤操作人员，另一方面圆弧过渡的结构可以分散压装时的应力，避免端盖在长期受内压或者外部冲击的时候出现应力集中导致的开裂。

　　端盖的侧壁部分设计有均匀的壁厚，整个零件的壁厚差控制在较小的范围内，不管是采用注塑成型还是金属切削加工，都能避免因为壁厚不均导致的成型收缩变形，或者加工过程中出现的振刀问题。如果是用于有一定压力的流体回路中，端盖的内侧还需要设计对应的密封压紧面，压紧面的平面度需要控制在合理范围内，表面粗糙度不能过高，否则配合密封圈的时候会出现微观的泄漏通道，达不到预期的密封效果。在安装定位的设计上，这类端盖会根据使用场景选择不同的定位方式，对于需要频繁拆卸维护的部位，会在端盖边缘设计对应的卡扣或者螺纹连接结构，对于一次性装配、长期不需要拆卸的部位，则可以采用过盈压装加粘接的方式，进一步提升密封的可靠性。

　　实际选型应用的时候，还要考虑使用环境的温度、接触介质的腐蚀特性，比如接触润滑油、弱酸弱碱流体的场景，要选择对应的耐油、耐腐材质，在户外使用的场景还要考虑材料的抗老化、抗紫外线性能，避免长期使用后材料变脆开裂。很多设计人员在建模的时候容易忽略端盖安装后的预留空间，比如端盖压装后突出对接端面的高度，要和周边的其他零件预留足够的安全间隙，不能出现装配后和周边运动件发生刮擦的问题，同时还要考虑后期拆卸的时候有没有足够的操作空间，比如是否需要在端盖端面设计拆卸用的螺纹孔，方便维护的时候可以用拔卸工具把端盖平稳取出，避免硬撬导致对接部位的端面被破坏。

　　从建模的细节来看，这类零件的所有过渡圆角都要匹配加工工艺的要求，比如注塑件的脱模斜度要根据材质的收缩率设置合理的角度，金属切削件的退刀槽、倒角尺寸要符合对应的加工规范，不能出现无法加工的特征结构。在做装配验证的时候，要重点检查端盖和对接部位的同轴度，避免压装后出现偏斜，导致密封压力不均匀，局部出现泄漏的问题，同时还要模拟端盖承受额定内压时的形变情况，确认最大形变位置不会出现密封间隙，也不会因为形变导致端盖从对接部位脱出。这类小零件虽然结构不复杂，但是在整套设备中起到的防护密封作用至关重要，很多设备的早期故障都是因为这类基础零件的设计细节考虑不周导致的，在建模阶段就把所有的安装边界、工况要求、工艺特性都考虑到位，才能减少后期生产和调试阶段的整改成本。
