手动式工件夹紧固定工装结构设计

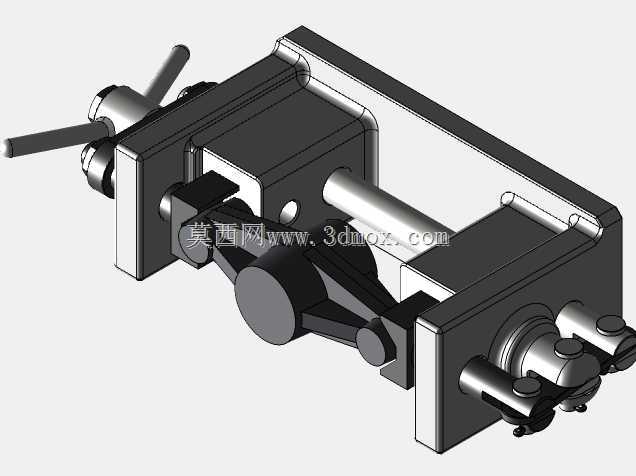

　　在中小批量零件加工、钳工修配、工位临时工件固定这类场景里，手动夹紧工装的使用频率远高于气动、液压类夹紧装置，毕竟这类场景不需要复杂的动力管线布置，也不用匹配对应的气源、液压站配套设施，操作人员走到工位就能直接操作，适配多品种小批量的柔性生产需求，也能满足维修、装配环节的临时固定需求。这套手动夹紧结构采用侧置摇臂作为操作端，操作力通过连杆机构传递到夹紧执行端，整个力传递路径做了增力比设计，操作人员只需要施加较小的手动力，就能在夹紧端输出足够的夹持力，避免工件在加工、装配过程中出现位移、窜动的问题。从结构布局来看，整个装置采用双侧导向杆作为承载主体，两根平行的光杆既承担了活动夹块的导向功能，也承担了夹紧过程中的侧向载荷，

　　导向杆两端通过固定座与底座连接，固定座与底座之间采用定位销加紧固件的连接方式，保证两根导向杆的平行度公差控制在合理范围内，避免活动夹块滑动过程中出现卡滞、偏磨的问题。活动夹块与固定夹块的夹持面做了平行度设计，夹持面没有做额外的齿纹或者防滑纹，适合夹持表面精度要求较高的工件，不会在工件表面留下压痕，要是需要夹持毛坯件，也可以在夹持面加装可更换的防滑钳口板，不需要改动主体结构就能适配不同的夹持需求。操作端的摇臂采用偏心轮加连杆的组合锁紧结构，当摇臂扳动到锁紧位置时，偏心轮会越过结构死点，实现自锁功能，就算加工过程中存在振动、冲击载荷，夹紧结构也不会自行松脱，不需要操作人员额外施加锁止力，只有反向扳动摇臂的时候才能松开夹紧，

　　这个设计完全规避了手动夹紧容易因为振动松脱的常见问题。安装边界方面，整个装置的底座采用平板式结构，底座上预留了多个安装通孔，可以直接通过T型螺栓固定在机床工作台、钳工台或者装配工位台面上，安装孔的间距按照通用工作台的T型槽间距做了适配，不需要额外制作过渡连接板就能完成安装。整体外形尺寸控制在紧凑型区间，不会占用过多的工位操作空间，摇臂的操作行程做了限位设计，扳动角度控制在人体工学舒适范围内，操作人员站在工位前不需要大幅度抬臂或者弯腰就能完成夹紧、松开的操作，长时间重复操作也不容易产生疲劳。从设计思路上来说，这套结构没有采用复杂的传动零件，所有零部件都是机械加工领域常用的标准件或者易加工件，导向杆采用标准冷拉光圆加工，固定座、

　　活动夹块采用常规45号钢调质处理就能满足强度要求，偏心轮、连杆零件的加工精度要求不高，普通铣床、车床就能完成加工，后期维护的时候如果有零件磨损，更换成本很低，不需要专门定制特殊备件。在实际使用场景里，这套结构除了可以单独作为台钳类固定装置使用，还可以作为自动化生产线的手动上料工位定位工装，或者作为焊接工位的工件固定夹具，适配铣削、钻孔、打磨、装配、焊接等多道工序的工件固定需求，夹持行程可以通过调整固定夹块在导向杆上的位置来改变，能适配不同尺寸规格的工件，不需要更换夹块就能覆盖一定范围内的工件夹持需求。结构上还做了行程余量设计，当夹持不同厚度的工件时，偏心轮的锁紧行程能覆盖一定的尺寸差，不需要每次调整都重新做精确的位置校准，操作人员只需要把工件放在两个夹块之间，扳动摇臂就能完成夹紧，操作步骤非常简洁，能有效缩短工位辅助操作时间，提升单工位的作业效率。整个结构的运动副都做了敞露式设计，日常清理切屑、灰尘的时候非常方便，不需要拆解结构就能清理掉夹持区域的杂物，也可以在导向杆上定期涂抹润滑脂来保证滑动顺畅，维护难度很低，适合生产现场的粗放使用环境，不会因为少量切屑、粉尘进入就出现动作故障。
