带传动偏心轮式振动试验台结构设计

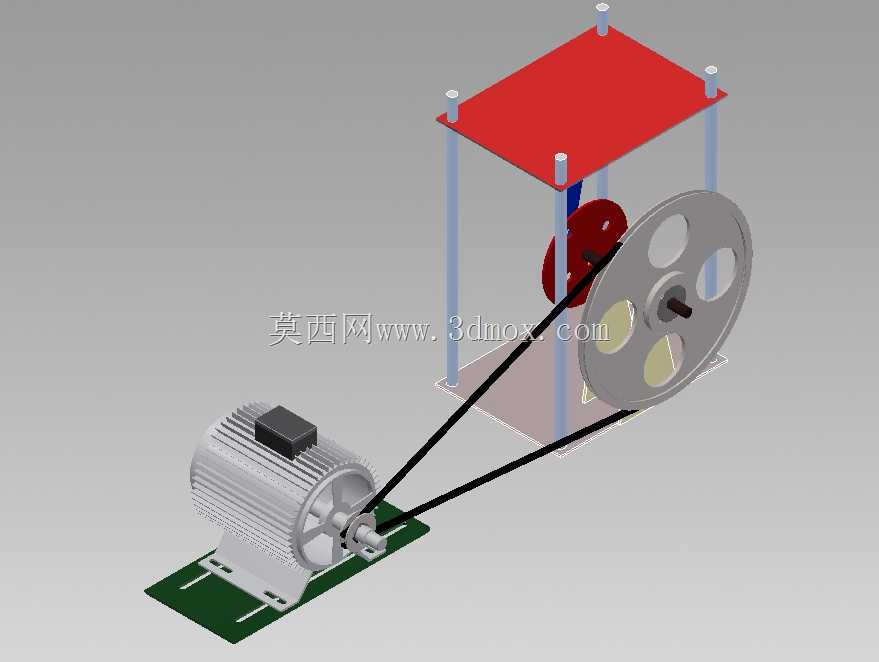

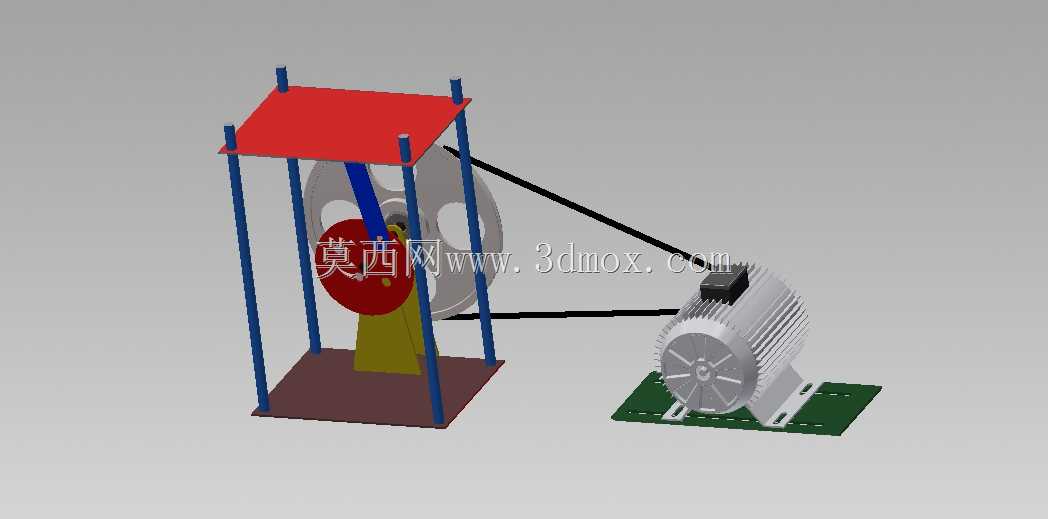

　　这套振动台结构的设计初衷，是面向小型零部件耐振性能测试、物料小批量振实筛分这类场景搭建的低成本振动发生装置，整体采用卧式电机前置布局，通过皮带传动将动力传递至主轴端的偏心轮组件，依靠偏心块旋转产生的离心激振力带动上方台面做规律振动，相比电磁振动台结构更简单，维护成本更低，适合对振动频率、振幅精度要求不算极端严苛的生产、教学场景使用。从结构布局来看，整套装置分为动力单元、传动单元、激振单元、台面支撑四个部分，动力端选用标准卧式安装的三相异步电机，通过底部的安装板固定在整体底座上，安装板预留长条形调节腰孔，方便调整电机主轴与从动轴的中心距，实现三角带的张紧度调节，避免传动过程中出现打滑、跳带问题，电机输出轴端安装小直径带轮，

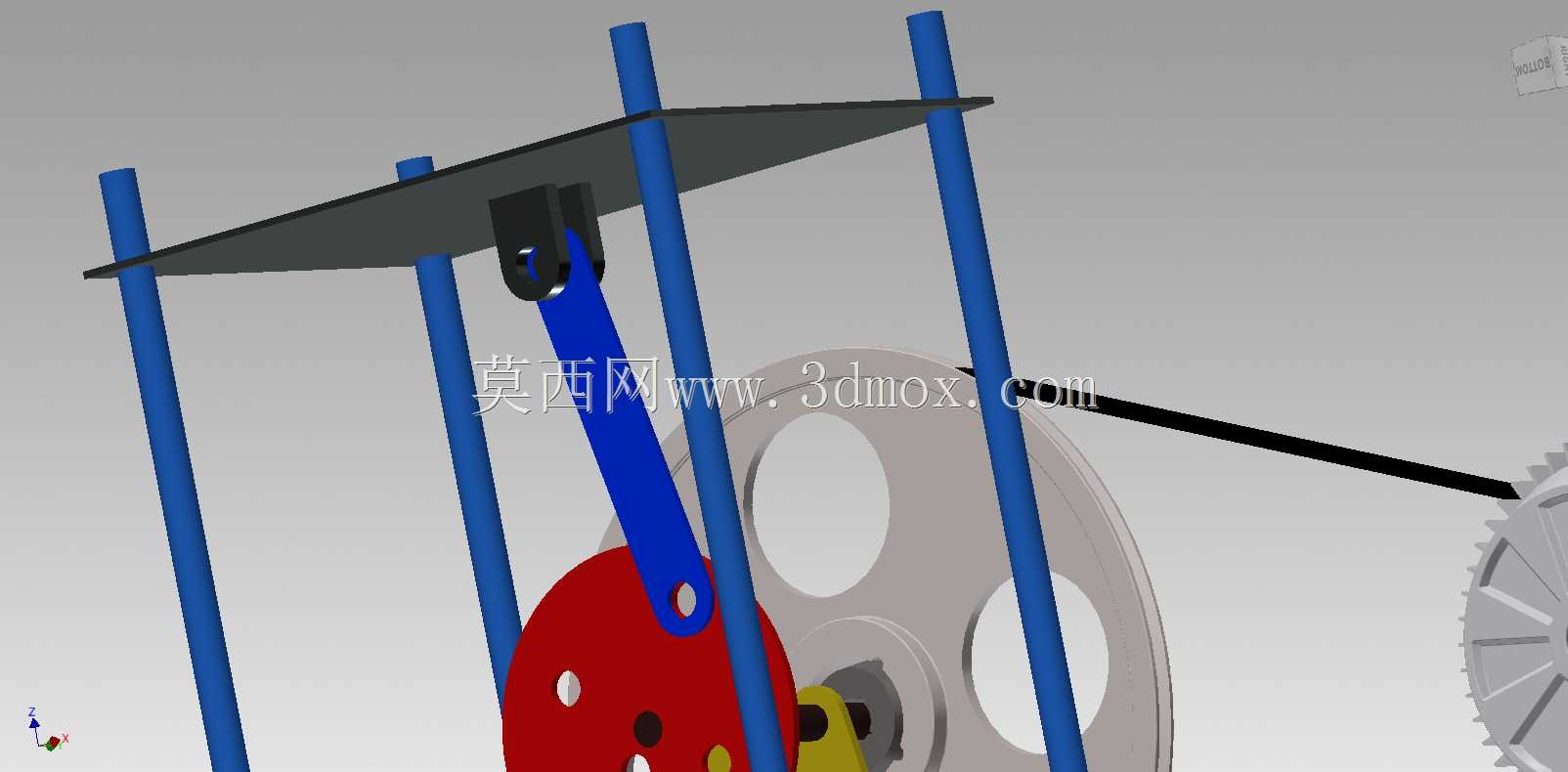

　　与从动轴端的大直径带轮形成减速传动比，既可以降低从动轴的输出转速，也能放大输出扭矩，保证偏心轮旋转时的动力储备充足，不会因为负载波动出现卡滞。激振单元的核心是安装在从动轴上的偏心轮结构，轮体上开有多个镂空减重孔，既可以降低轮体自身的转动惯量，减少启动阶段的电机负载，也能通过在不同孔位加装配重块的方式调整偏心质量，实现振幅大小的灵活调节，适配不同测试对象的激振需求；从动轴两端通过立式带座轴承固定在底座的支撑立板上，轴承座安装位置预留微调余量，方便装配阶段调整轴系的同轴度，避免轴系偏磨带来的异常振动与噪音。上方的振动台面采用平板式结构，台面四角加工有安装螺纹孔，方便用户根据使用需求加装夹具、料槽等附属工装，

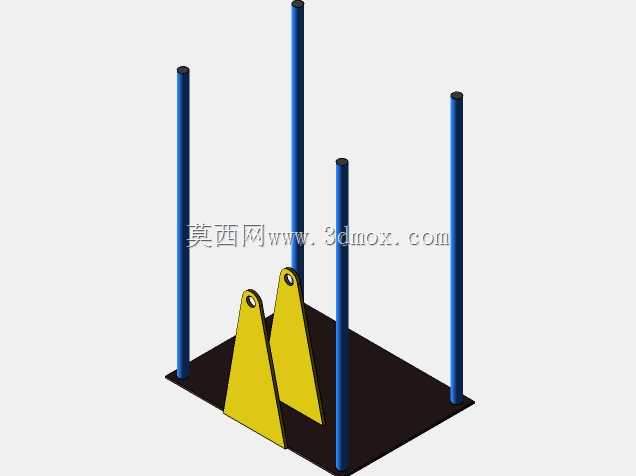

　　台面通过四根垂直布置的导向立柱与下方底座连接，立柱与台面之间加装直线滑动衬套，既可以限制台面的横向自由度，保证振动方向始终沿垂直方向，也能减少上下滑动过程中的摩擦阻力，降低动力损耗；立柱下端与底座刚性连接，上端设置限位挡块，防止台面振动行程超出行程范围出现脱轨问题。底座采用框架式焊接结构，底部预留多个地脚安装孔，使用时可以通过膨胀螺栓将整套设备固定在混凝土地基或者加厚钢制安装平台上，避免设备自身振动带来的整机移位、共振问题，底座上的各个安装面都经过铣削加工，保证电机安装面、轴承座安装面、立柱安装面的平面度与位置度公差，减少装配误差带来的额外应力。在实际使用场景中，这套结构既可以作为实验室小型零部件振动测试的载台，

　　搭载传感器完成电子元器件、小型机械结构的耐振疲劳测试，也可以更换上方台面加装料槽，作为小型振动筛分设备、物料振实设备使用，完成小批量颗粒物料的分级、粉体物料的装填振实作业；设计过程中特意将传动带设置为开放式外露结构，方便日常检查皮带磨损情况，更换皮带时不需要拆解过多周边结构，维护便捷性更高，偏心轮外侧预留安全防护安装位，用户可以根据现场安全要求加装半圆形防护罩，避免旋转部件卷入异物或者造成人员磕碰。整套结构的安装边界控制较为紧凑，整体占地尺寸适配中小型车间、实验室的空间需求，不需要预留过大的操作维护空间，各个部件都选用标准通用件，采购替换成本低，不需要定制特殊非标零件，适合小规模加工单位自行制作装配，装配过程中只需要保证轴系的同轴度、导向立柱的垂直度，即可获得稳定的振动输出效果，振动频率可以通过更换不同直径的带轮调整传动比，或者搭配变频电机实现转速的无级调节，满足不同工况下的激振频率要求。
