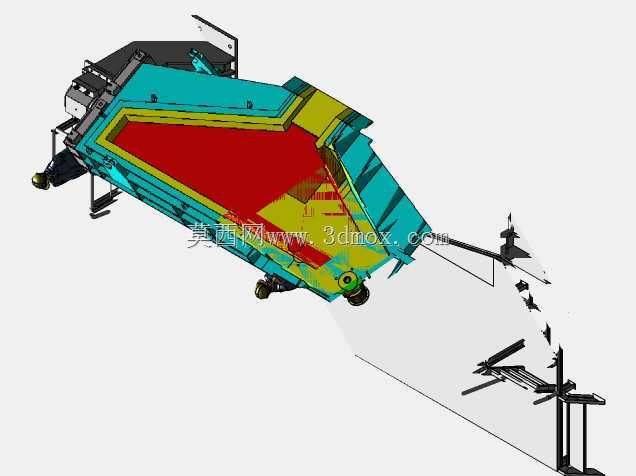

矿用物料翻转分配输送设备结构

　　在散料处理的筛分作业线里，这类翻转分配设备通常衔接在粗碎环节出料端与振动筛进料口之间，承担来料的均匀布料、流向切换以及大粒径物料预筛分前的摊薄功能，避免单台筛机进料端出现局部堆料导致的筛网偏磨、透筛率下降问题。从结构设计逻辑来看，设备主体采用斜置式槽型承料腔，腔体内壁做了分段式耐磨衬板安装位，不同区域的衬板厚度根据物料冲刷角度做差异化设计，正对来料冲击点的位置预留了可快速更换的加厚衬板安装槽，无需整体拆解腔体即可完成磨损件更换，大幅降低连续生产中的停机维护时长。设备侧部布置的翻转驱动组件采用偏心轴搭配连杆机构的传动形式，相比直连式驱动，这种结构能在启动瞬间提供更大的扭矩输出，应对腔体内卡滞的大块物料时不会出现驱动过载停机的问题，

　　同时驱动端的轴承座采用分体式密封结构，能有效阻挡散料作业环境中的粉尘进入轴承滚道，延长润滑脂的更换周期。设备的出料端做了可调式导流板设计，可根据下游筛机的进料宽度调整导流板的展开角度，保证物料能以均匀的料层厚度铺满整个筛面宽度，充分利用筛网的有效筛分面积。从安装边界来看，设备整体采用模块化框架设计，底部的支撑脚预留了与现场钢结构平台连接的长圆孔安装位，可适配不同高度的安装基础，进料端的法兰接口尺寸能与常规带式输送机的出料溜槽直接匹配，无需额外制作过渡连接件。在实际作业过程中，设备的翻转频率可根据上游来料的流量做实时调整，当来料流量较大时提高翻转频率加快物料摊薄速度，流量较小时降低频率减少不必要的机构磨损，

　　同时腔体内设置的挡料筋能对结块物料起到初步打散作用，避免大块结团物料直接冲击筛网造成筛网破损。设备侧部预留的检修口位置刚好对应内部易卡料的转角区域，日常巡检时可直接打开检修口清理卡滞的杂物，无需进入设备内部作业，提升运维过程的安全性。整体结构的受力点均做了加强筋布置，在承受大密度矿石物料的连续冲击时，不会出现腔体变形、焊缝开裂的问题，适配矿山、砂石骨料加工、煤炭分选等多种散料处理场景的作业需求。
