科特迪瓦振荡器结构设计方案

　　该类盘式振动给料振荡结构，多应用于轻工、电子、五金加工产线的零散工件定向排序环节，依靠盘体的规律振动配合盘面导向结构，可将杂乱堆放的小型铆钉、端子、异形冲压件等工件按统一姿态输送至下一工位，替代人工完成重复性排料上料动作，在小零件批量加工、装配场景中能有效降低人工分拣的劳动强度，减少工件姿态偏差导致的卡料、加工错位问题。

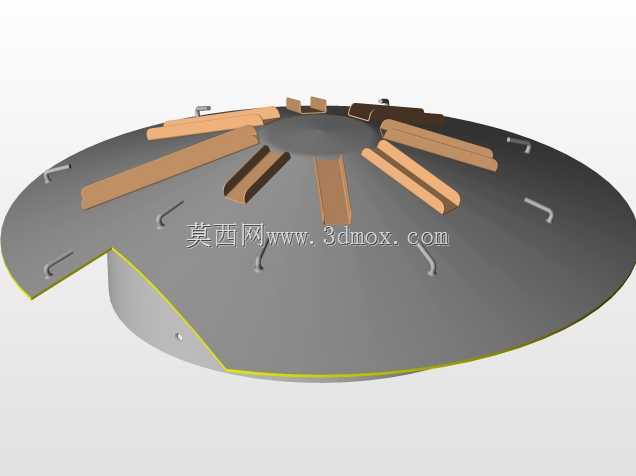

　　从结构组成来看，该振荡盘主体采用锥台形盘座搭配环形平盘面的结构形式，盘座侧壁预留有安装固定孔位，可直接与下方的振动驱动底座通过螺栓锁紧，安装时需保证盘体与驱动座的同轴度偏差控制在合理范围内，避免振动过程中出现偏摆、异响，影响送料节奏的稳定性。盘面上沿圆周方向均匀布置多组导向挡条与分选拨块，挡条采用倾斜安装角度，与盘面径向呈固定夹角，当盘体做周向扭转振动时，工件会沿挡条导向逐步向盘体外侧的出料轨迹移动，过程中姿态不符合要求的工件会在拨块位置掉落回盘底重新参与排序，只有姿态匹配导向槽尺寸的工件能沿轨迹持续移动至出料口。

　　设计过程中首先需要匹配对应送料工件的外形尺寸确定盘体直径，盘面挡条的间距、高度需根据工件的最大轮廓尺寸调整，避免工件堆叠卡滞在导向通道内；盘体边缘的折边结构做了圆弧过渡处理，可减少工件移动过程中的磕碰划伤，对于表面质量要求较高的精密工件，还可在盘面粘贴耐磨非金属衬层降低摩擦损耗。盘座与盘面的连接采用整体焊接后机加工的工艺，保证结合面的平面度，避免振动应力集中导致焊缝开裂；盘面的挂钩式辅助结构可根据实际分选需求加装柔性拨片、气嘴等附件，针对带孔、带凸台的异形工件做姿态筛选，进一步提升排序的准确率。

　　实际安装使用时，该振荡盘的整体高度需匹配产线的进料口高度，盘体出料端与后续输送轨道的衔接间隙需控制在工件最小尺寸的三分之一以内，防止工件在衔接处卡滞；振动驱动的振幅与频率可根据工件的重量、材质调整，针对重量较大的金属工件可适当提升振幅，针对薄壁塑料件则需降低振幅避免工件弹跳出盘面。盘体底部的环形边缘做了加厚处理，可降低振动传递到安装机架的共振影响，若安装在轻型机架上，还可在盘座与机架之间加装减震垫，减少振动对周边设备的干扰。

　　从结构细节来看，盘面的导向挡条采用分段式设计，每段挡条的倾斜角度逐步调整，从盘底位置的大角度导料逐步过渡到出料位置的平行导向，让工件在移动过程中逐步调整姿态，避免角度突变导致工件回退；挡条与盘面的连接采用可拆卸的螺栓固定方式，当更换生产工件类型时，可快速调整挡条位置或更换对应规格的挡条，无需重新制作整个盘体，提升设备的通用适配性。盘体中心的凸台结构可避免工件在盘底中心堆积，让工件在振动作用下持续向周边导向区域移动，减少盘底的工件残留，提升单次上料的有效输送效率。
