意式咖啡机配套压粉手柄结构设计

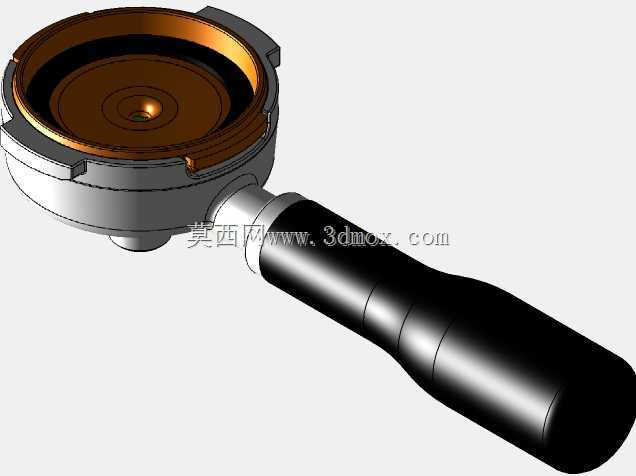

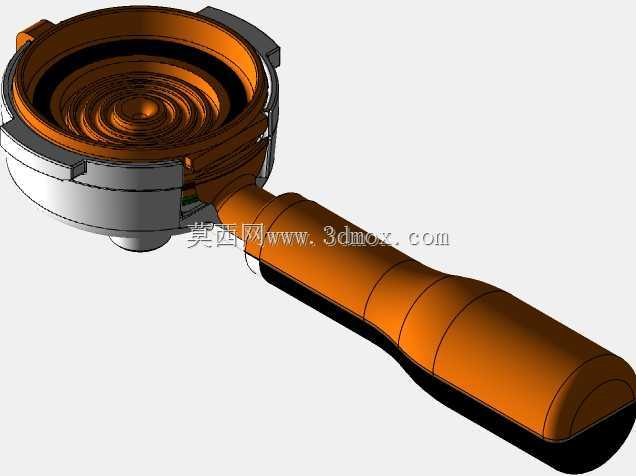

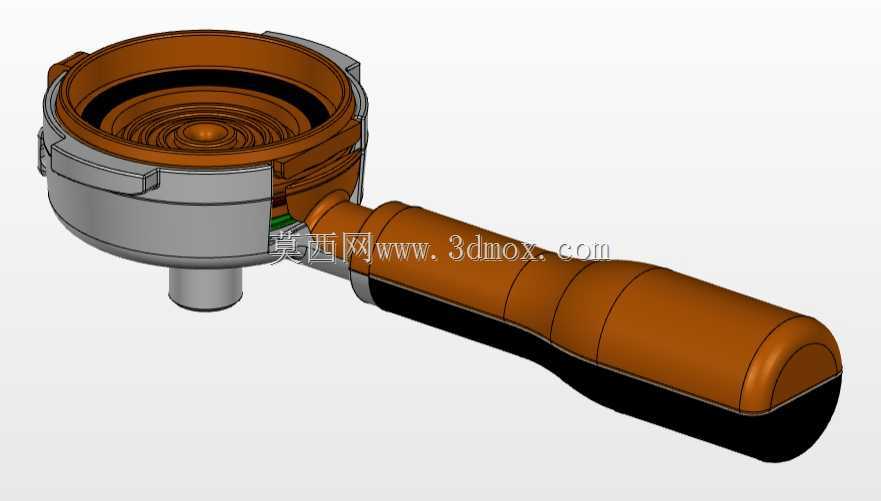

　　在商用半自动意式咖啡机的日常作业场景里，手柄是咖啡师接触频次最高的核心操作部件，直接关联咖啡萃取环节的压力密封稳定性与操作手感。这款手柄的结构设计完全围绕意式萃取的工况要求展开，首先考虑的是与咖啡机冲煮头的对接精度，头部的粉碗容纳腔采用阶梯式限位结构，边缘设置三个对称的卡扣凸耳，能够适配主流商用机型的冲煮头锁止角度，安装时旋转60度即可完成卡紧，密封面的平面度公差控制在0.05mm以内，避免9bar萃取压力下出现侧边渗漏的问题。

　　粉碗容纳腔的内径按照标准58mm商用粉碗尺寸设计，腔体内壁预留0.2mm的安装间隙，方便粉碗的取放与日常清洁，腔体底部的出液口采用内锥面导流结构，能够让萃取后的咖啡液集中汇聚流出，减少液体在腔体内的残留挂壁。手柄的握持部分采用符合人体工学的变径曲面设计，从与头部连接的位置开始，直径逐步过渡到握持段的32mm，再向尾端逐步收窄，表面设置四道环形的防滑凸起，对应手指自然弯曲的握持位置，即使手上沾有咖啡液或者水渍，也能保证施力旋转时不会打滑。

　　手柄主体的金属部分采用食品级304不锈钢材质设计，壁厚控制在2.5mm，既能够承受压粉时的垂直冲击力，也能在高温萃取环境下不会出现形变，握持段的外层采用耐高温的食品级硅胶包覆，硅胶层厚度3mm，能够隔绝金属部分传导的热量，避免长时间连续操作时烫伤操作人员。手柄头部与握持段的连接位置采用嵌入式卡扣加食品级密封胶圈的结构，没有外露的螺丝缝隙，不会积存咖啡残渣与水垢，日常清洁时可以直接用热水冲洗，不需要拆解额外的固定零件。

　　从安装边界来看，手柄整体长度控制在190mm，头部最大直径70mm，握持段最低位置距离安装基准面的高度为45mm，能够适配市面上绝大多数商用咖啡机的冲煮头下方操作空间，不会出现安装后与机身接水盘边缘干涉的问题。卡扣凸耳的突出高度为4mm，锁止旋转时的行程与冲煮头内部的卡槽完全匹配，不需要额外调整安装角度，新手操作人员也能快速完成对位锁止。出液口的内径为8mm，伸出长度12mm，能够直接对接标准规格的分流嘴，实现双杯分流萃取的需求。

　　在结构强度的校核上，设计时重点考虑了压粉环节的受力情况，手柄头部与握持段的连接位置做了加厚的圆弧过渡，能够承受最大300N的垂直压粉力不会出现断裂变形，卡扣凸耳的根部做了R2的圆角处理，避免长期反复旋转锁止出现应力集中导致的断裂问题。密封胶圈的安装槽采用梯形截面设计，胶圈安装后突出槽面1mm，锁止后能够产生足够的压缩量，保证高温高压下的密封可靠性，胶圈本身采用氟橡胶材质，能够耐受120℃的高温与咖啡油脂的长期腐蚀，使用寿命可以达到1万次以上的萃取循环。

　　实际使用场景中，这款手柄既可以适配商用门店的高强度连续作业需求，也能满足家用高端咖啡机的使用要求，握持的重心设计在手部握持的中心位置，压粉时不需要额外施加扶正的力，手腕可以保持自然的施力角度，长期操作也不容易产生疲劳。粉碗容纳腔的边缘做了倒圆角处理，填装咖啡粉的时候不会刮到粉锤的边缘，也不会在磕粉清理的时候出现硌手的问题。手柄尾部的端面做了平面设计，临时放置在操作台面上的时候不会出现滚动滑落的情况，不需要额外配置手柄支架也能平稳放置。
