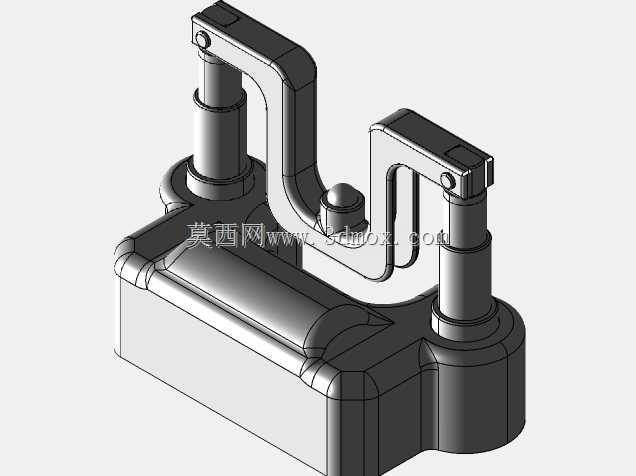

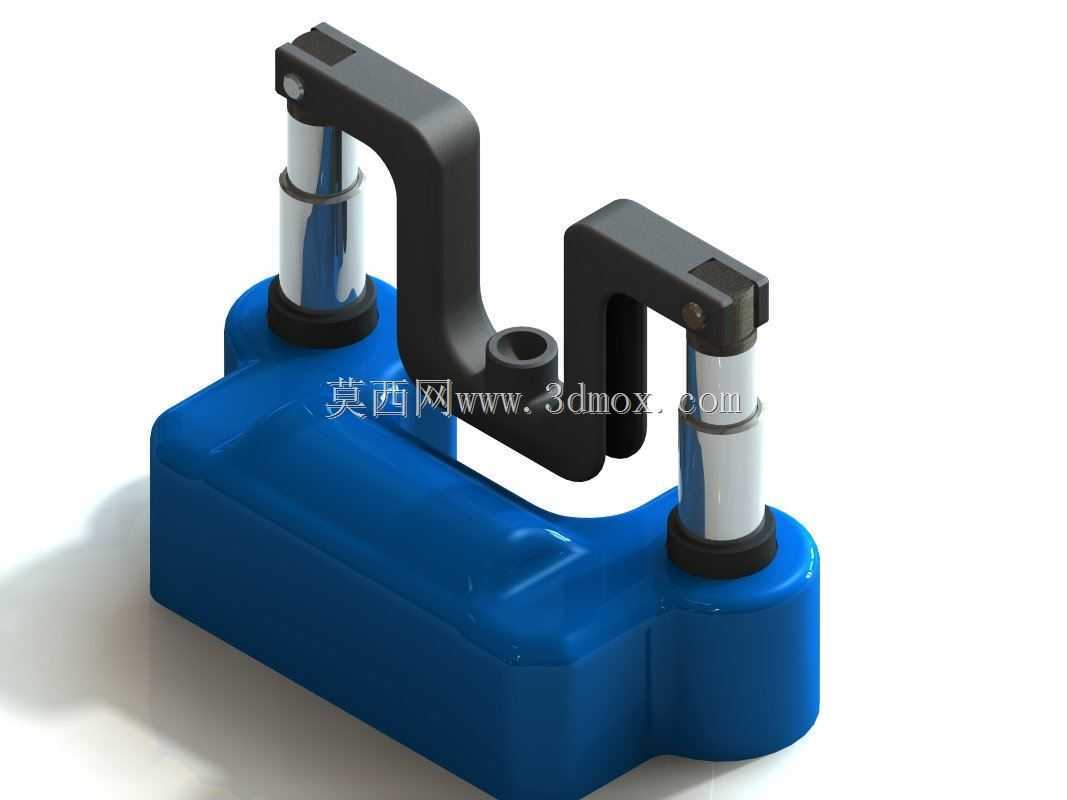

8吨双柱式机械伸缩螺旋千斤顶结构

　　这款8吨承载级别的双柱螺旋伸缩顶升设备，在重型设备检修、工装夹具调平、重型构件装配对位场景中有着极高的适配性，区别于常见的单柱液压千斤顶，双柱对称布局的结构从根源上规避了单柱顶升易出现的偏载倾覆风险，尤其适合无液压动力源的野外检修、防爆要求的车间工位使用，不存在液压油泄漏污染工件、低温环境油液黏度变化导致顶升力不足的问题。从结构设计逻辑来看，底座采用一体化宽体铸钢基体，底部做了整面铣平处理，与地面接触的有效承压面经过平面度校验，放置在硬化地面或者钢制工装平台上时，不会因为局部应力集中出现底座压溃或者侧滑，两个顶升立柱对称分布在底座两端，立柱与底座的连接采用过盈配合加骑缝销定位，避免长期承受交变载荷后立柱出现垂直度偏移。

　　伸缩螺杆部分采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力均匀，具备可靠的自锁性能，顶升到位后不需要额外加装机械锁止件就能保持支撑高度，不会因为载荷波动出现缓慢回落的问题，螺杆的伸缩行程覆盖300毫米到700毫米的高度区间，最低高度300毫米的设计可以适配大部分重型设备底部的预留检修间隙，不需要额外垫高底座就能塞入设备下方，最大伸出高度700毫米能够满足重型设备部件抬升、生产线工装高度调整的常规需求，行程范围内每一个高度位置都能通过螺纹自锁实现稳定支撑。两个立柱的顶升架采用C型弯臂结构，弯臂部分做了变截面处理，受力最大的根部位置壁厚加厚，过渡区域做了大圆角应力释放设计，避免应力集中导致的长期疲劳断裂，

　　弯臂顶端的压头做了可转动的球面接触设计，与被顶升工件接触时能够自动适配工件的接触面角度，不会因为接触面倾斜出现局部点接触压伤工件表面，也能避免顶升过程中因为工件微小位移出现滑脱。在实际选型使用过程中，需要注意安装边界要求：底座的整体长宽尺寸决定了工位需要预留的放置空间，双柱之间的跨距要大于被顶升部位的宽度，避免顶升时弯臂与工件侧面发生干涉，最低收拢高度要小于设备底部的净空高度，保证千斤顶能够顺利推入顶升位置，使用前需要确认两个立柱的伸出高度保持一致，避免两侧顶升高度差过大导致工件倾斜，螺纹传动副需要定期涂抹润滑脂降低传动阻力，减少螺纹磨损延长使用寿命。这种纯机械结构的顶升设备，相比液压类产品维护成本更低，不需要定期更换密封件、

　　补充液压油，在潮湿、多粉尘、低温的恶劣工况下适应性更强，双柱的设计也让其在抬升长条形重型构件时，不需要额外搭配多个单顶协同作业，单台设备就能实现稳定的两点支撑，减少多顶同步调整的操作复杂度，在重型机械装配、机床调平、轨道构件安装、重型模具移位等作业场景中，能够提供稳定可靠的刚性支撑，其结构设计中所有受力部件都经过载荷校核，8吨的额定承载是在双柱均匀受载的前提下标定，使用过程中要避免单侧偏载超过单柱4吨的承载上限，防止结构过载出现变形。从三维建模的角度来看，该模型完整还原了所有部件的装配关系，包括螺杆与螺母的配合间隙、弯臂与立柱的连接结构、底座的加强筋布局，能够直接用于结构受力仿真分析、作业工位的布局干涉检查，也可以作为非标顶升工装设计的参考原型，帮助设计人员快速理解双柱螺旋顶升的结构逻辑，缩短同类产品的开发周期。
