2吨立式液压车载千斤顶结构设计

　　日常户外露营、车辆应急维修场景里，这类2吨级立式液压千斤顶是非常实用的顶升作业工具，尤其适配自重2吨以内的家用SUV、露营拖挂房车的换胎、底盘检修作业，相比传统剪式千斤顶，它的顶升过程更平稳，操作力更小，单人即可完成全部顶升操作，不需要额外加接长杆反复拧动，能大幅降低户外应急作业的体力消耗。

　　从结构设计逻辑来看，这款千斤顶采用单级柱塞式液压顶升结构，主体缸筒采用垂直布局，侧置的储油腔与主工作缸通过内置油路连通，手动压杆的安装座集成在缸体顶部的端盖结构上，不需要额外设计外置的油路连接板，既减少了密封连接点的数量，降低长期使用后的渗漏风险，也让整体结构更紧凑，放在车辆后备箱的工具槽里不会占用过多储物空间。顶部的支撑顶帽做了加宽防滑处理，接触车辆底盘支撑点的时候能增大接触面积，避免顶升过程中出现滑脱风险，顶帽下方的限位结构能限制柱塞的最大伸出量，防止超行程顶升导致柱塞脱出缸体造成安全事故。

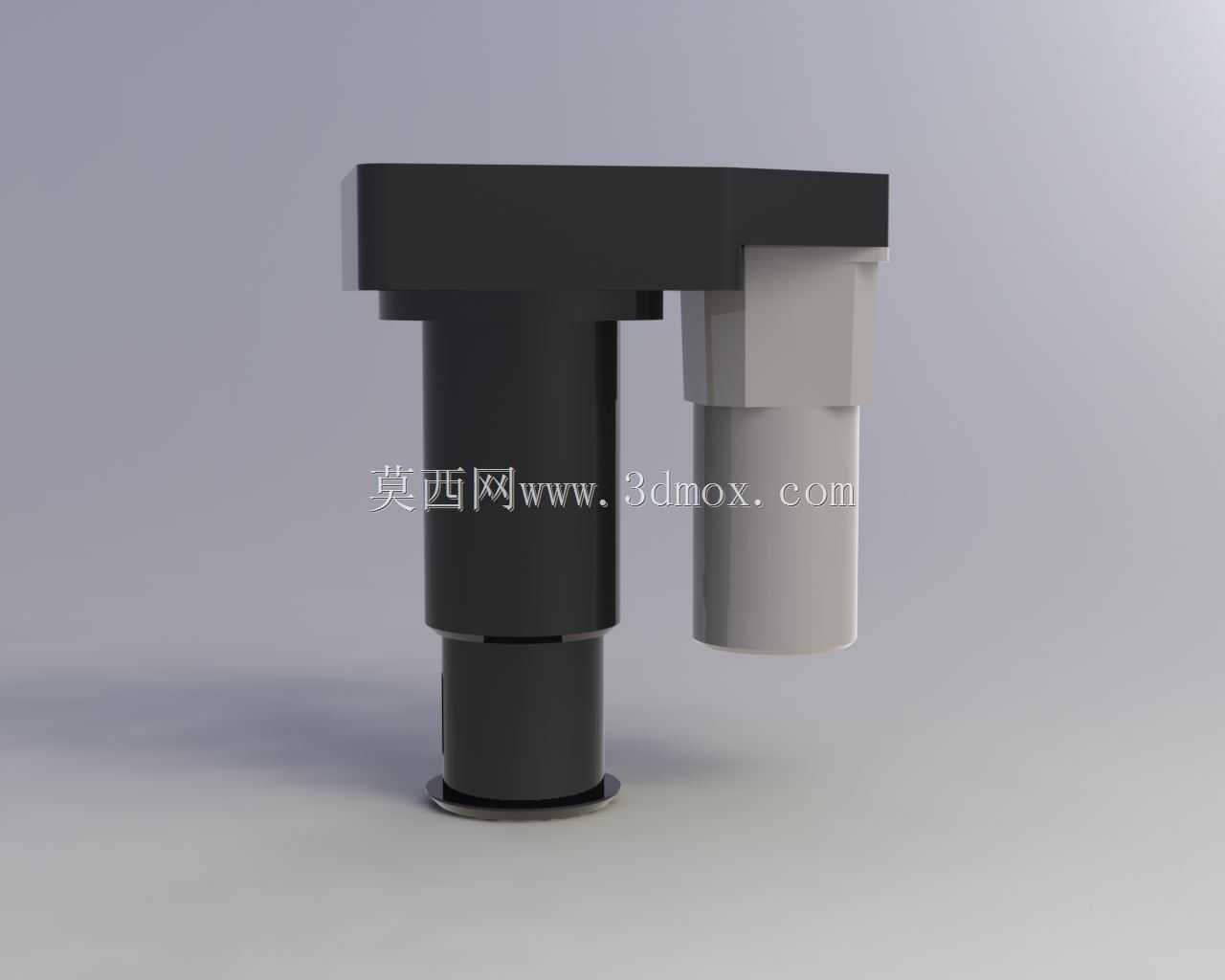

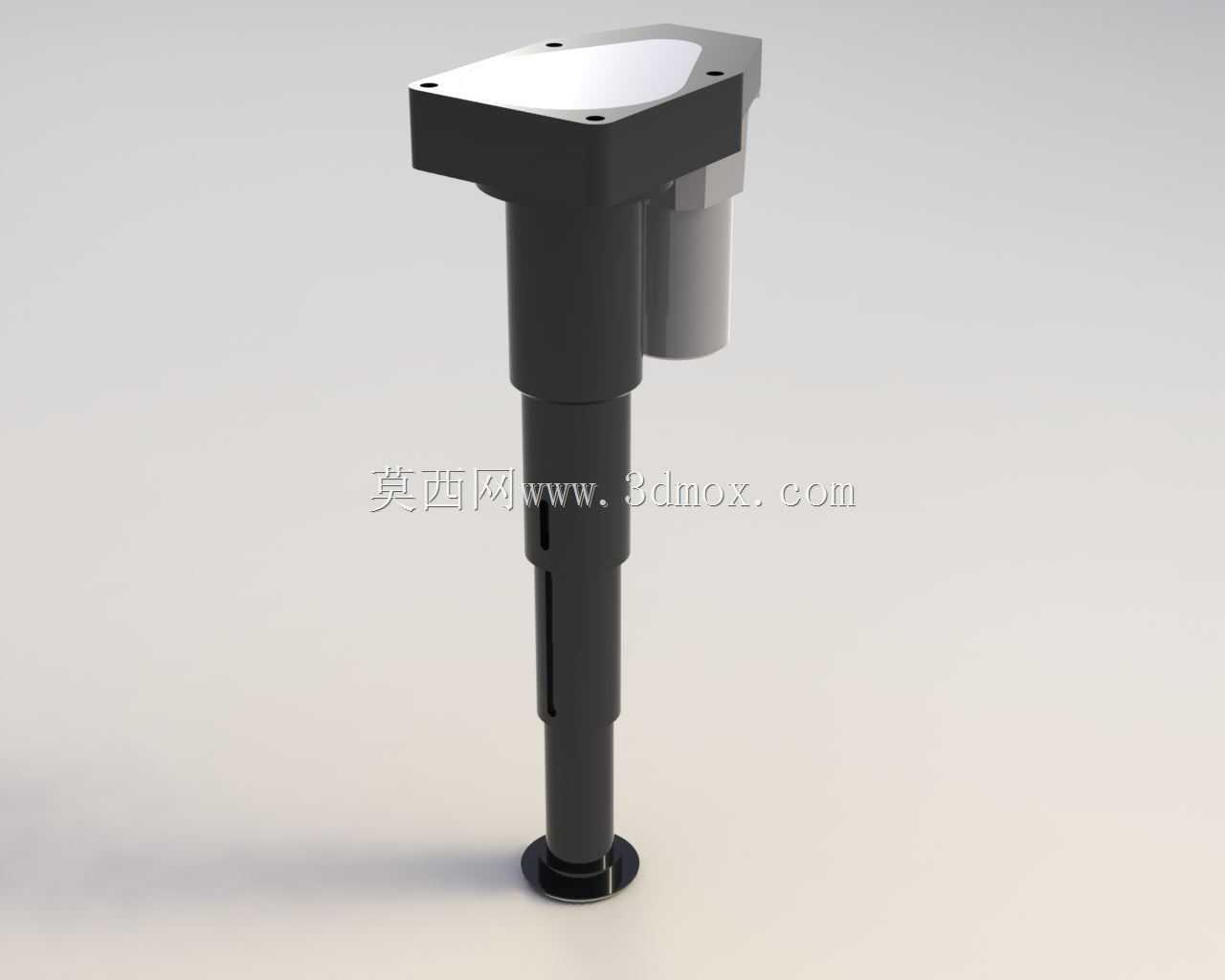

　　尺寸边界上，这款千斤顶完全收缩状态下的最小高度为200毫米，能够适配大部分家用车、露营拖挂车的底盘离地间隙，不需要额外挖槽或者垫高就能直接放入底盘支撑点下方，完全伸出后的最大顶升高度达到820毫米，足够把车辆轮胎抬升到完全离开地面的高度，满足换胎、底盘悬挂检修的作业空间需求。底座采用加宽圆形法兰结构，和地面接触的面积更大，在非硬化的露营草地、砂石地面上作业时，能降低单位面积的接地压力，避免顶升过程中底座下陷导致车辆倾斜，实际使用时如果地面过于松软，只需要垫一块硬质木板就能进一步提升稳定性。

　　设计过程中，缸体部分采用高强度钢材冷拔成型，内壁做珩磨处理保证表面粗糙度达到液压密封的要求，柱塞表面做硬铬镀层处理，提升耐磨性能和防锈能力，即使在户外潮湿、多泥沙的环境下使用，也不容易出现柱塞锈蚀拉伤密封件的问题。侧置的储油腔外壳采用工程塑料材质，既降低了整体自重，也不会因为长期接触液压油出现腐蚀溶胀的问题，储油腔和主缸体之间的油路内置了单向阀结构，压动压杆的时候液压油单向进入工作缸推动柱塞上升，泄压阀集成在缸体底部侧面，只需要小幅度拧动就能缓慢释放油压让柱塞平稳下降，不会出现突然下落的问题，操作安全性有足够保障。

　　从实际选型适配的角度来说，这款千斤顶的额定载荷2吨，完全覆盖普通家用轿车、城市SUV、轻型露营拖挂车的整备质量范围，日常除了车载应急使用，也可以用于小型设备安装时的高度微调、户外露营时的营地设施调平作业，适用场景比较宽泛。结构上没有过多复杂的传动零件，日常维护只需要定期检查液压油液位、更换密封件就能长期使用，故障率远低于机械式的螺旋千斤顶、剪式千斤顶。建模过程中所有配合面的公差都按照液压元件的常规配合要求设定，柱塞和缸筒之间采用间隙配合加密封圈的密封结构，端盖和缸筒之间采用O型圈静密封，所有连接位置都做了圆角过渡避免应力集中，即使在满载荷状态下，缸体的形变也控制在安全范围内，不会出现缸体开裂、密封失效的问题。整体外形没有突出的尖锐棱角，搬运和使用过程中不容易刮伤车辆漆面或者操作人员，细节设计充分考虑了车载工具的实际使用场景。
