多爪式折叠锚定抓附结构三维设计

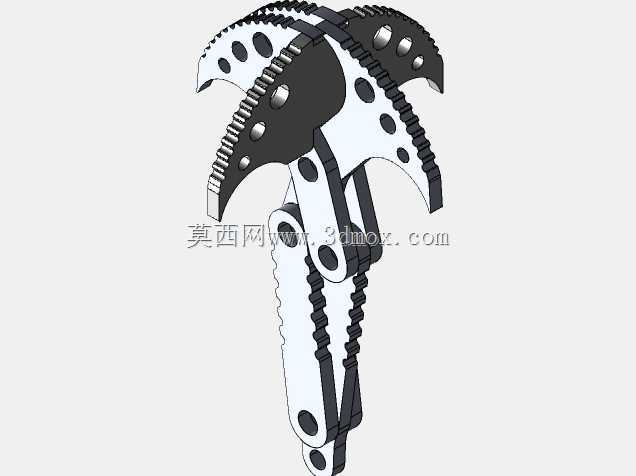

　　这款多爪式折叠锚定抓附结构，核心应用场景覆盖户外绳索作业锚固、小型船舶临时泊停固定、应急救援点位锚定、山地作业临时挂点等多类需要可靠抓附固定的工况，区别于传统单爪或固定爪锚具，其折叠式多爪布局能在不同接触面条件下实现更稳定的抓附效果。从功能特性来看，该结构采用多片冲压成型的爪片叠层铰接设计，每片爪片边缘加工有连续锯齿结构，接触硬质岩面、混凝土面时可通过锯齿嵌入接触面微小凹凸结构提升摩擦力，接触松软土层、草地时爪片可在受力后张开嵌入土体内部，形成倒钩式锚固效果，避免受拉后滑脱。铰接轴采用贯穿式销轴连接，所有爪片可绕中心销轴转动收拢，收拢状态下整体外轮廓尺寸紧凑，便于携带收纳，展开后各爪片可根据接触面形态自适应调整张开角度，

　　无需额外锁止结构即可在受拉时自动实现越拉越紧的自锁效果，这一设计思路来源于传统船锚的受力自锁逻辑，同时结合了折叠工具的便携性需求，将多片爪片分层交错布置，避免收拢时出现结构干涉，每片爪片上开设的圆形减重孔在不降低结构强度的前提下有效减轻整体重量，同时可作为穿绳孔位使用，适配不同规格的连接绳索。从安装边界来看，收拢状态下整体外轮廓直径不超过60mm，长度不超过180mm，可放入常规工具包或随身收纳袋，展开后最大抓附直径可达220mm，适配直径10mm以内的连接绳索或挂扣，铰接部位的间隙控制在0.2mm以内，既保证爪片转动灵活，又避免间隙过大导致受拉时出现结构晃动。爪片的锯齿齿形采用不等距设计，靠近爪尖位置齿距更小、齿尖更锋利，

　　便于初始接触时快速嵌入接触面，靠近铰接位置齿距更大、齿根更厚，可承受更大的拉拔载荷，避免受力时齿部断裂。叠层布置的爪片在受拉时会形成多点接触，相比单爪锚具，其接触应力分散在多个爪尖位置，不会因为单一点位接触失效导致整体锚固失效，在倾斜面、凹凸不平的岩面工况下，至少有3片以上爪片能同时接触受力，锚固可靠性大幅提升。结构表面做了黑化防锈处理，可适应潮湿、户外淋雨等工况，不会因为短期锈蚀导致铰接部位卡滞。在实际使用时，只需将收拢状态的锚具抛投至锚固点位，拉动连接绳索即可带动爪片自动张开抓附接触面，无需手动展开爪片，操作便捷，回收时只需向前推送连接绳索，即可解除爪片的自锁状态，将爪片收拢后取出。该结构的铰接销轴采用铆接固定，两端做墩头处理，

　　避免使用过程中销轴脱出，所有爪片的边缘都做了倒角处理，避免携带或使用时划伤操作人员。针对不同工况的受力需求，爪片的厚度可根据额定载荷调整，常规配置下单片爪片厚度3mm，整体额定拉拔载荷不低于15kN，可满足多数户外作业、临时泊停的载荷需求，若用于重载锚固场景，可加厚爪片至5mm，同时更换更大直径的铰接销轴，提升整体承载能力。
