大屏幕壁挂安装连接模块化结构设计

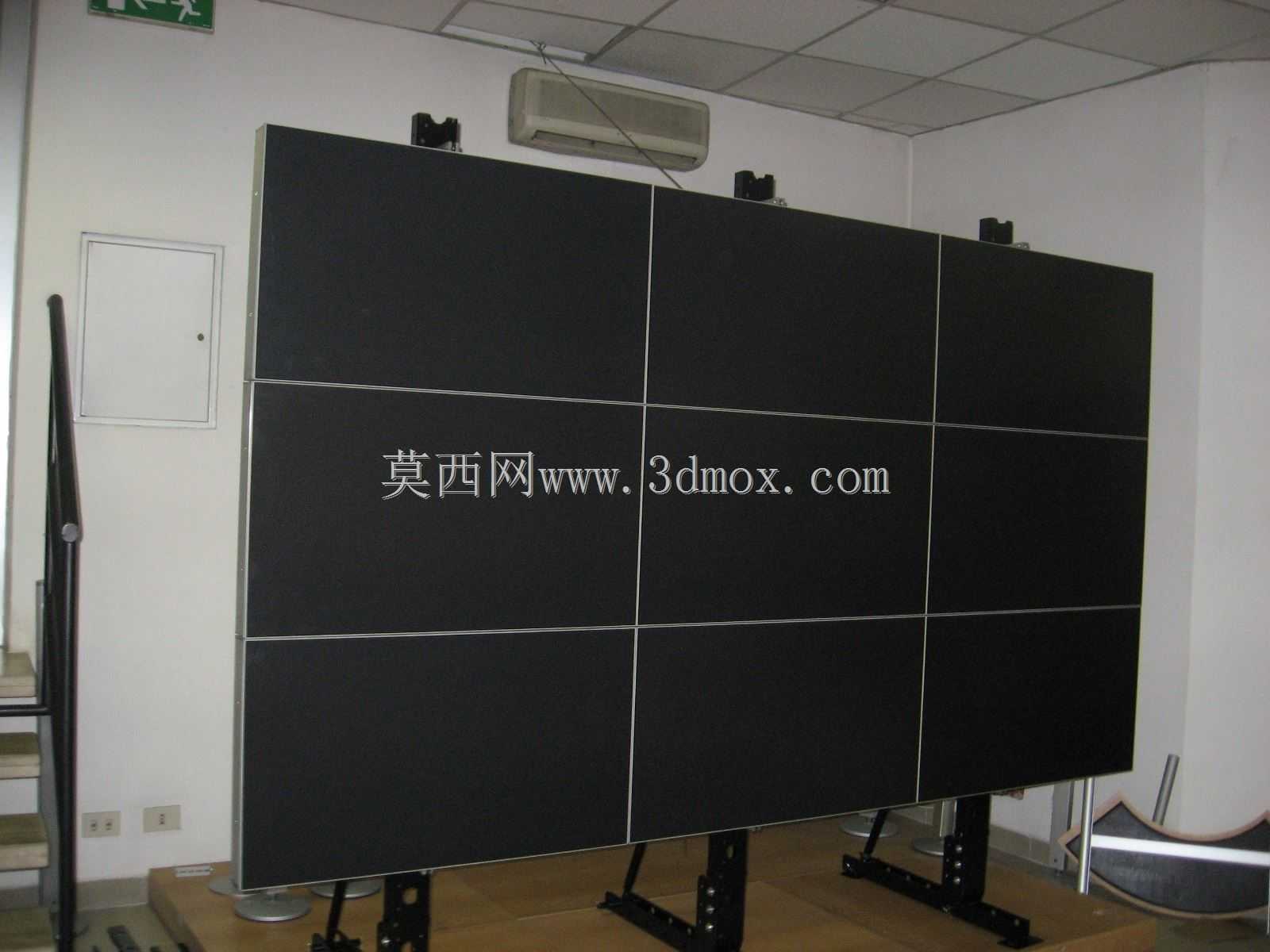

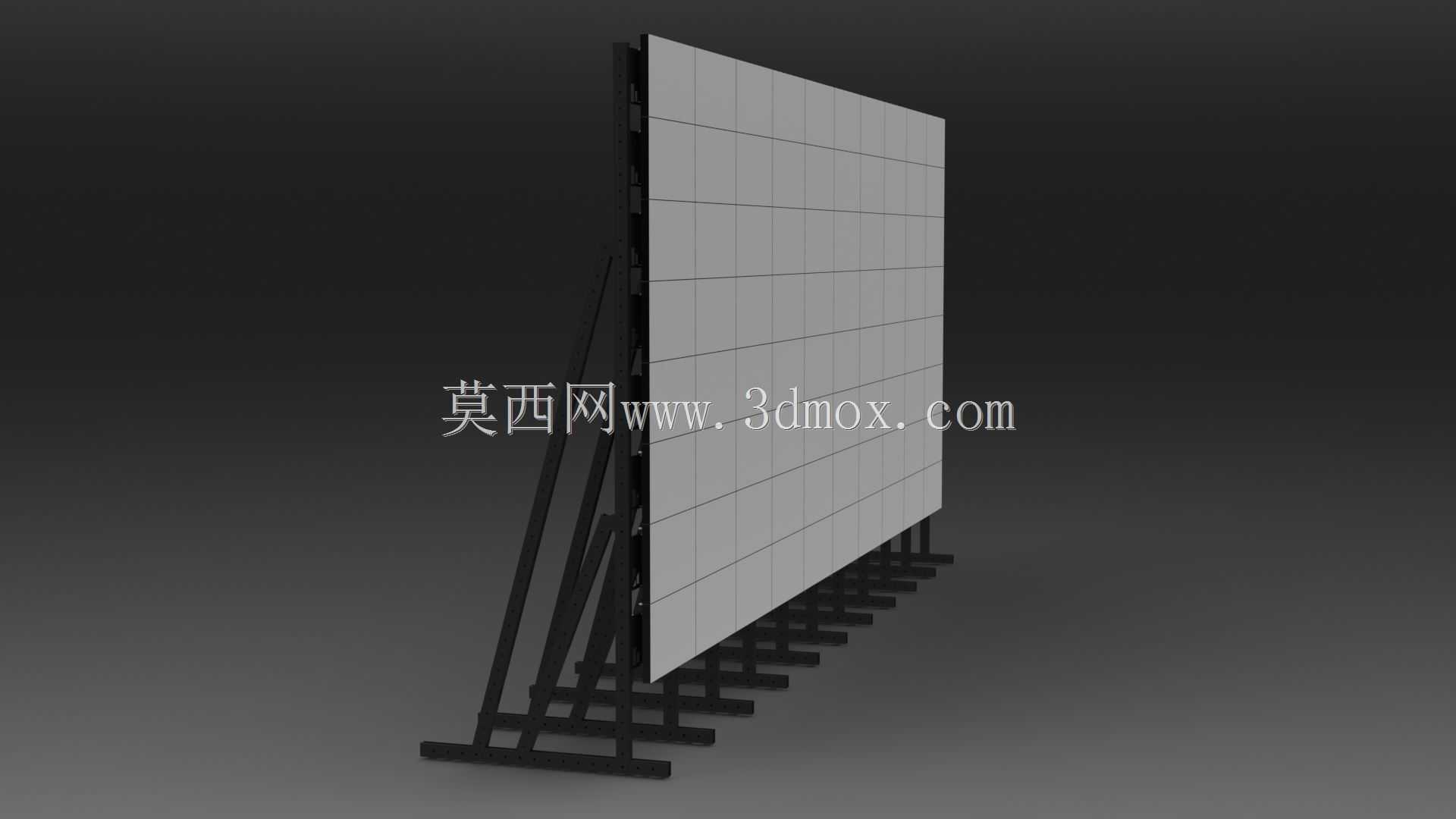

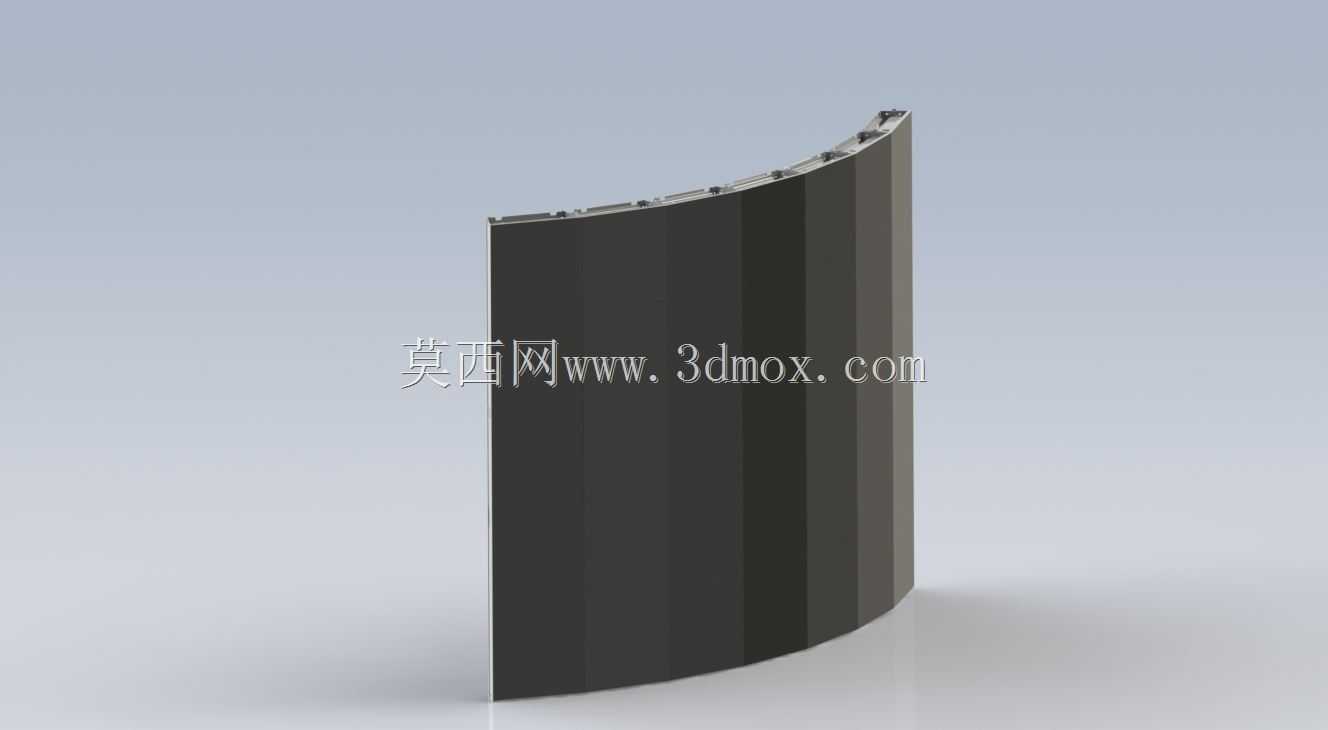

　　该结构针对商用显示设备的壁挂安装场景开发，适配多尺寸拼接大屏、单块商用显示屏的墙面固定需求，常见于指挥调度中心、会议室显示墙、户外广告大屏、监控室显示矩阵的安装施工环节，核心作用是承担显示面板与墙面挂架之间的载荷传递，同时预留安装调节余量，抵消墙面施工误差、钣金加工公差带来的装配错位问题。从实际使用场景来看，这类模块化连接结构需要同时满足静载荷承重、安装对位便捷性、后期维护拆卸便利性三方面的要求，日常运维中大屏的线缆更换、面板校准、故障模块替换都不需要整体拆卸屏幕，仅需松开对应位置的连接锁件即可完成单块面板的拆装，大幅降低后期运维的人力成本。结构主体采用冷轧钢板冲压成型的片状支撑件作为基础承载构件，

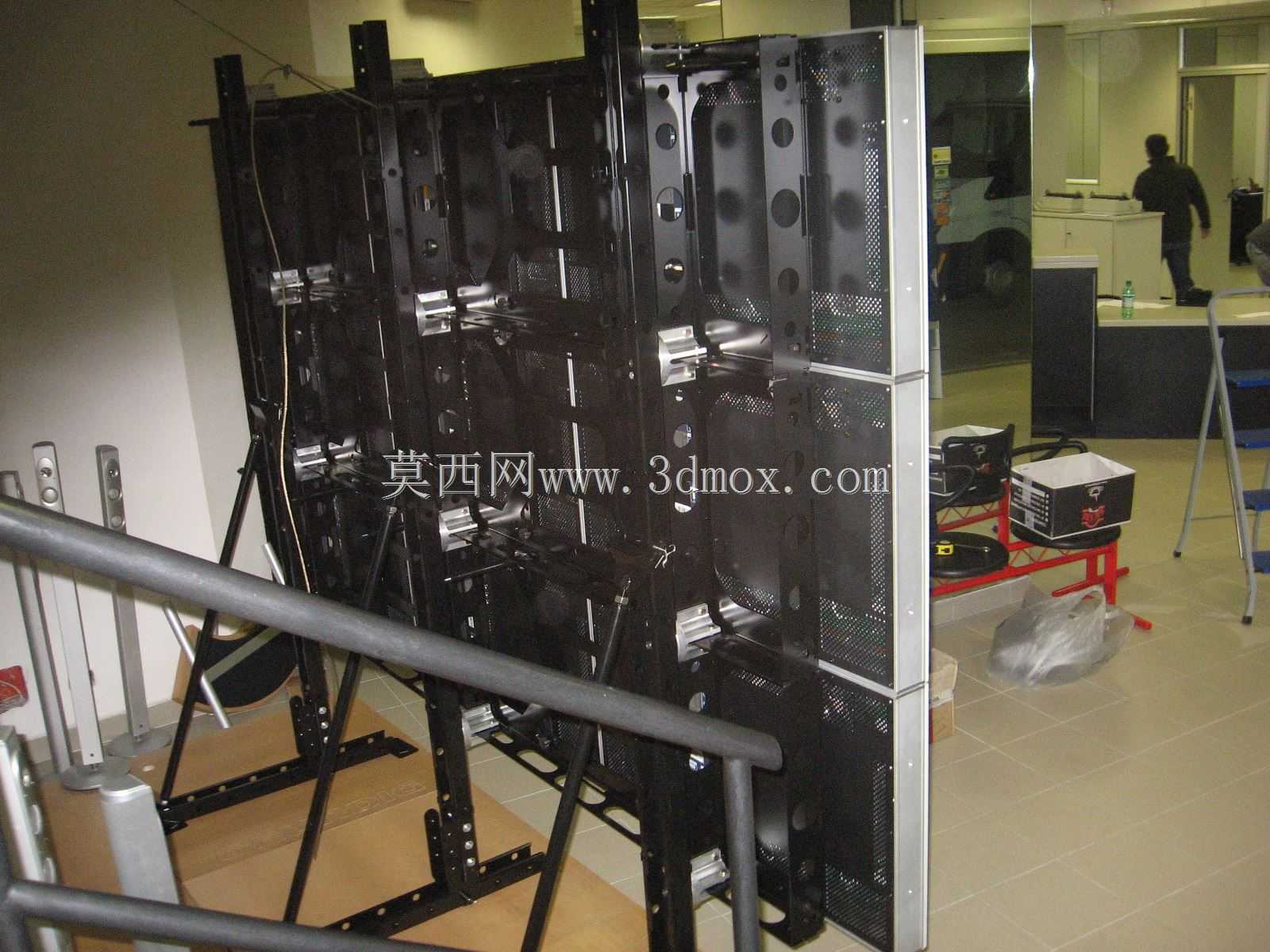

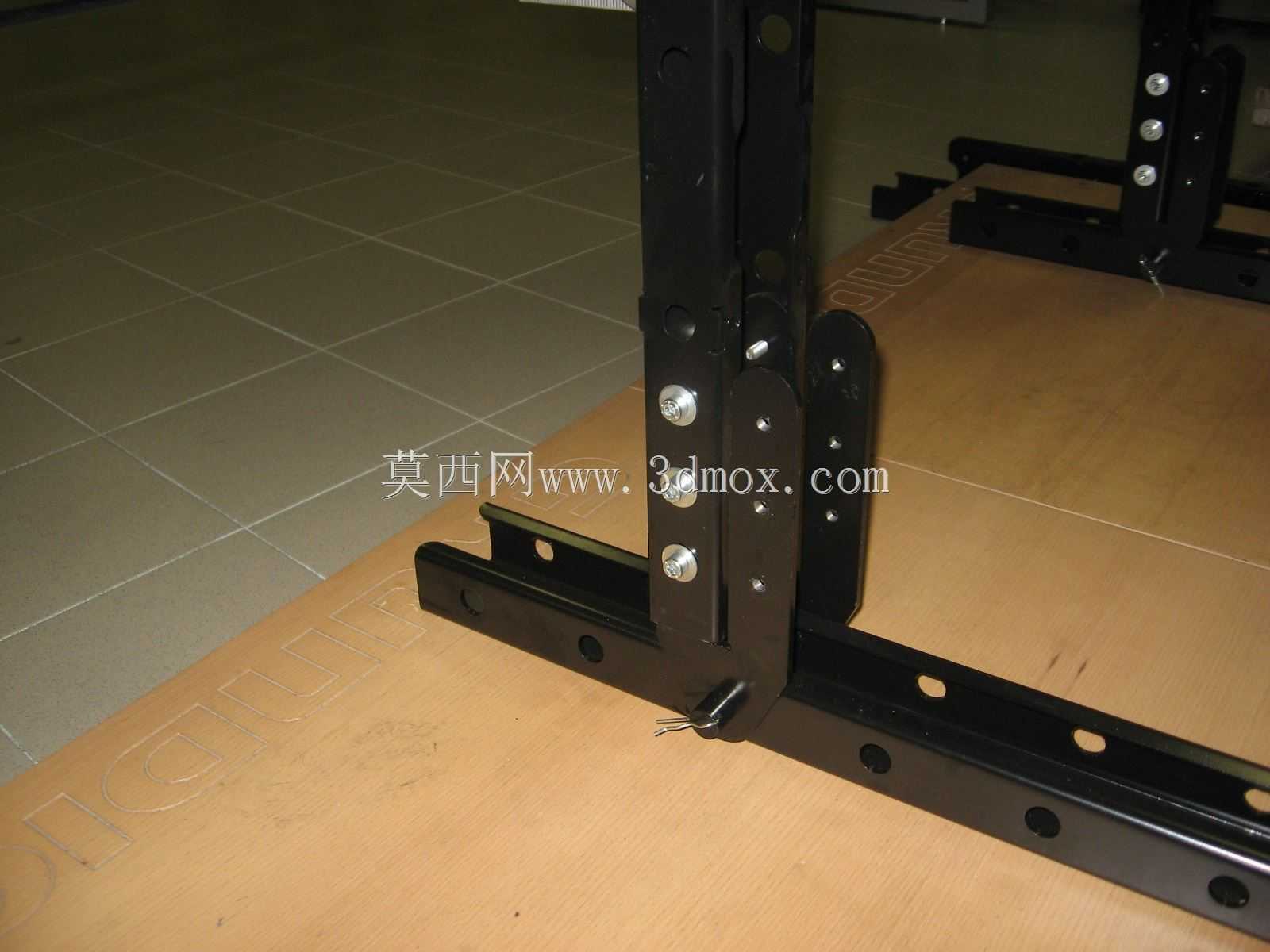

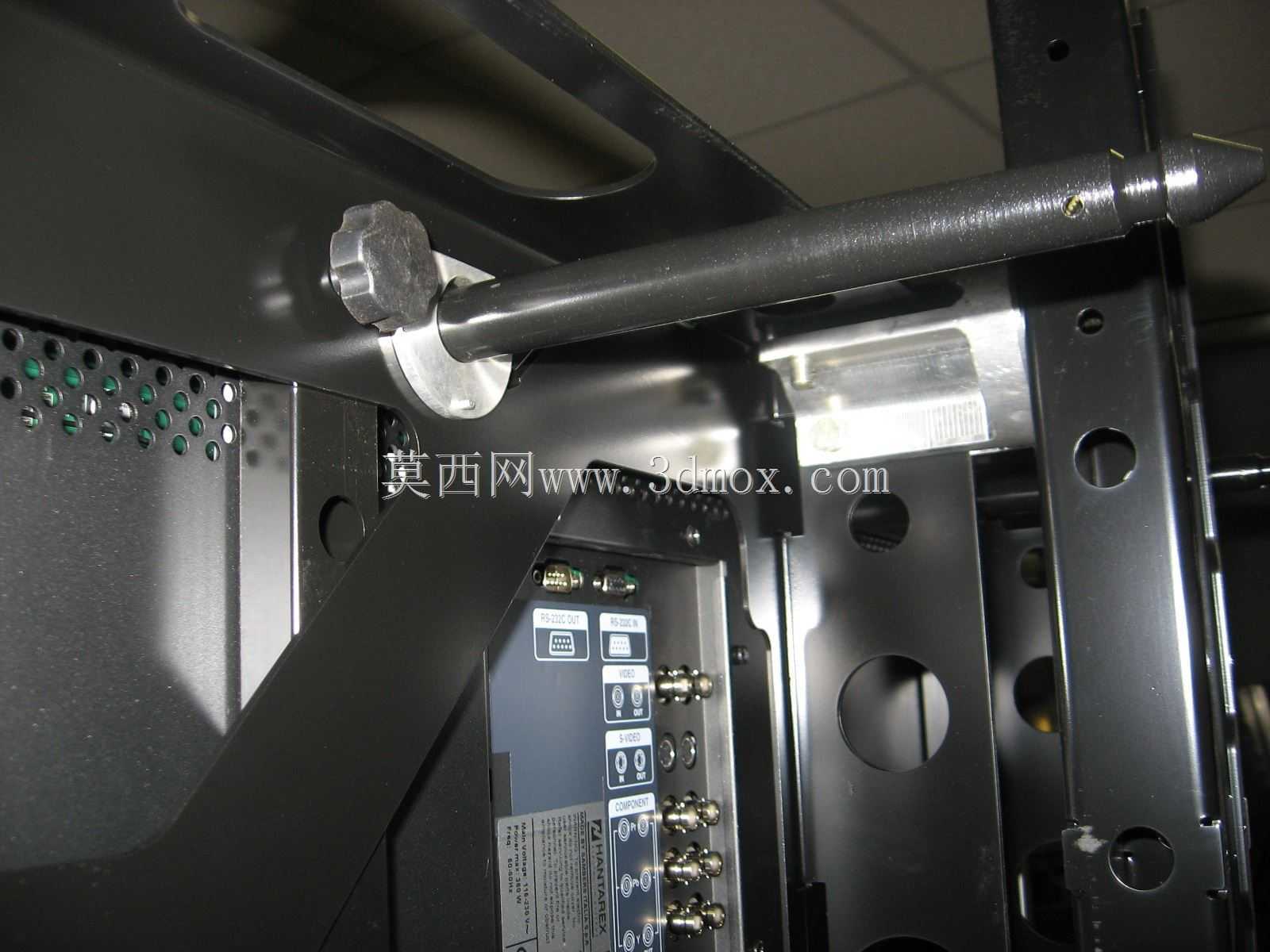

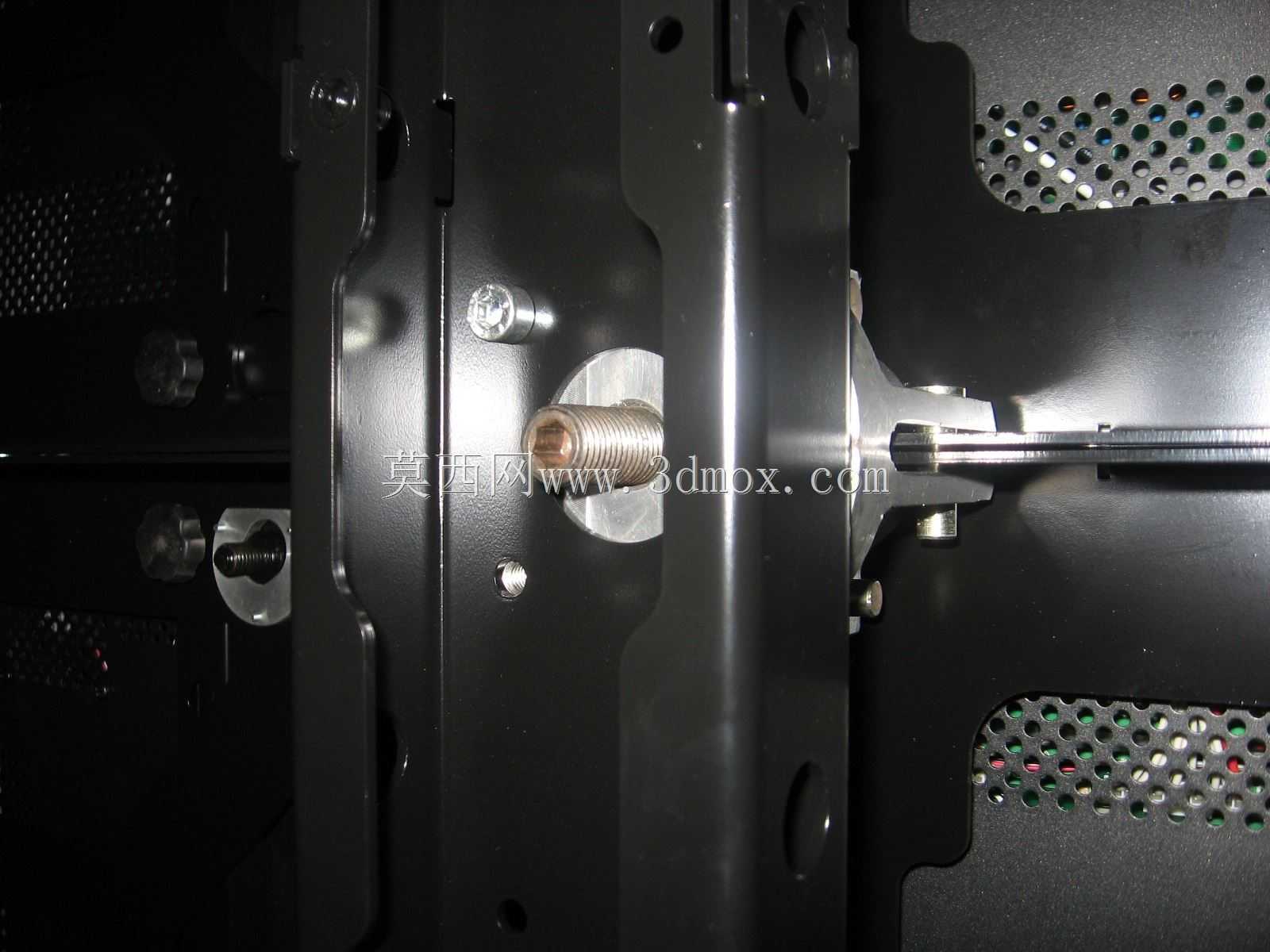

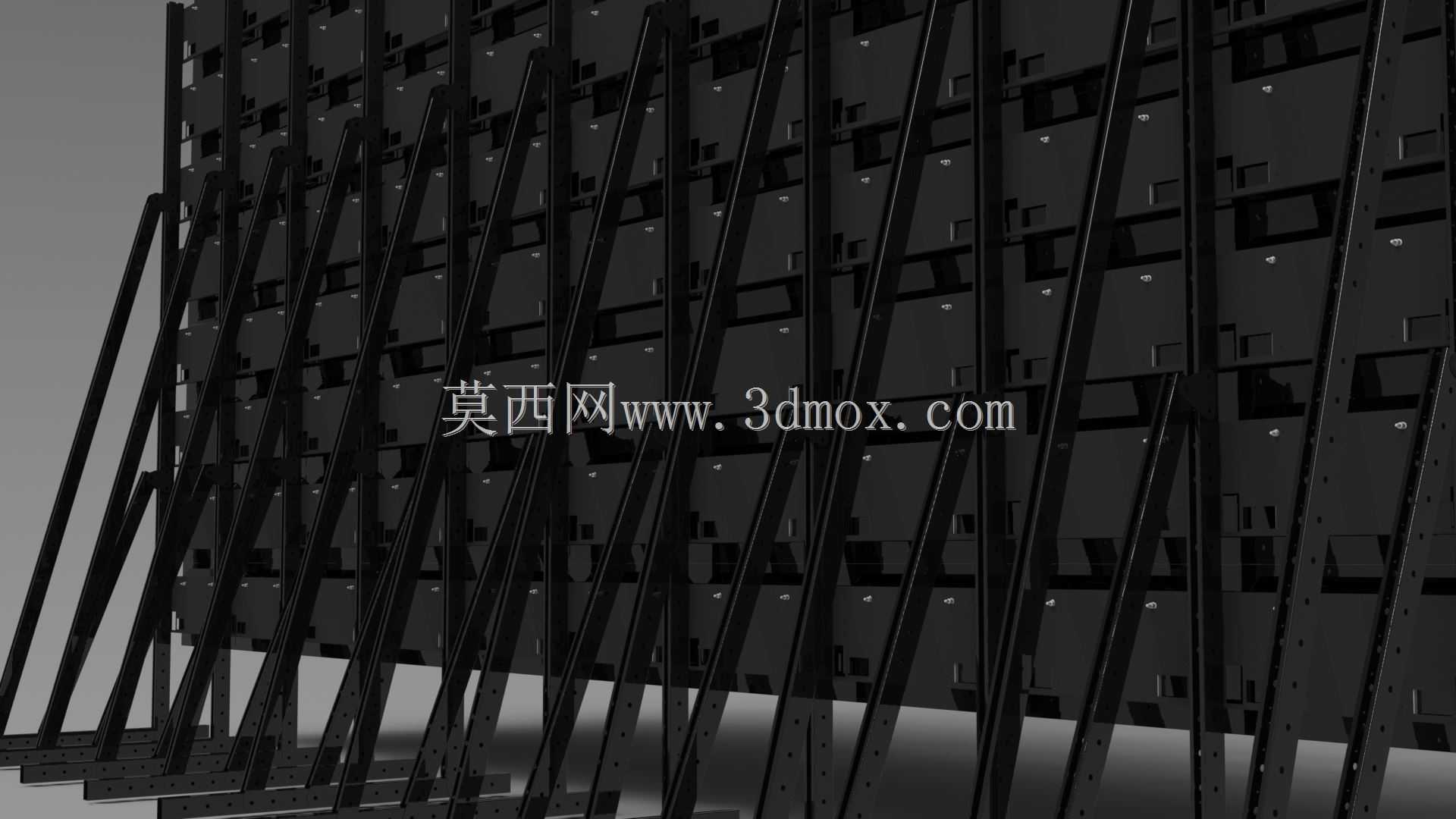

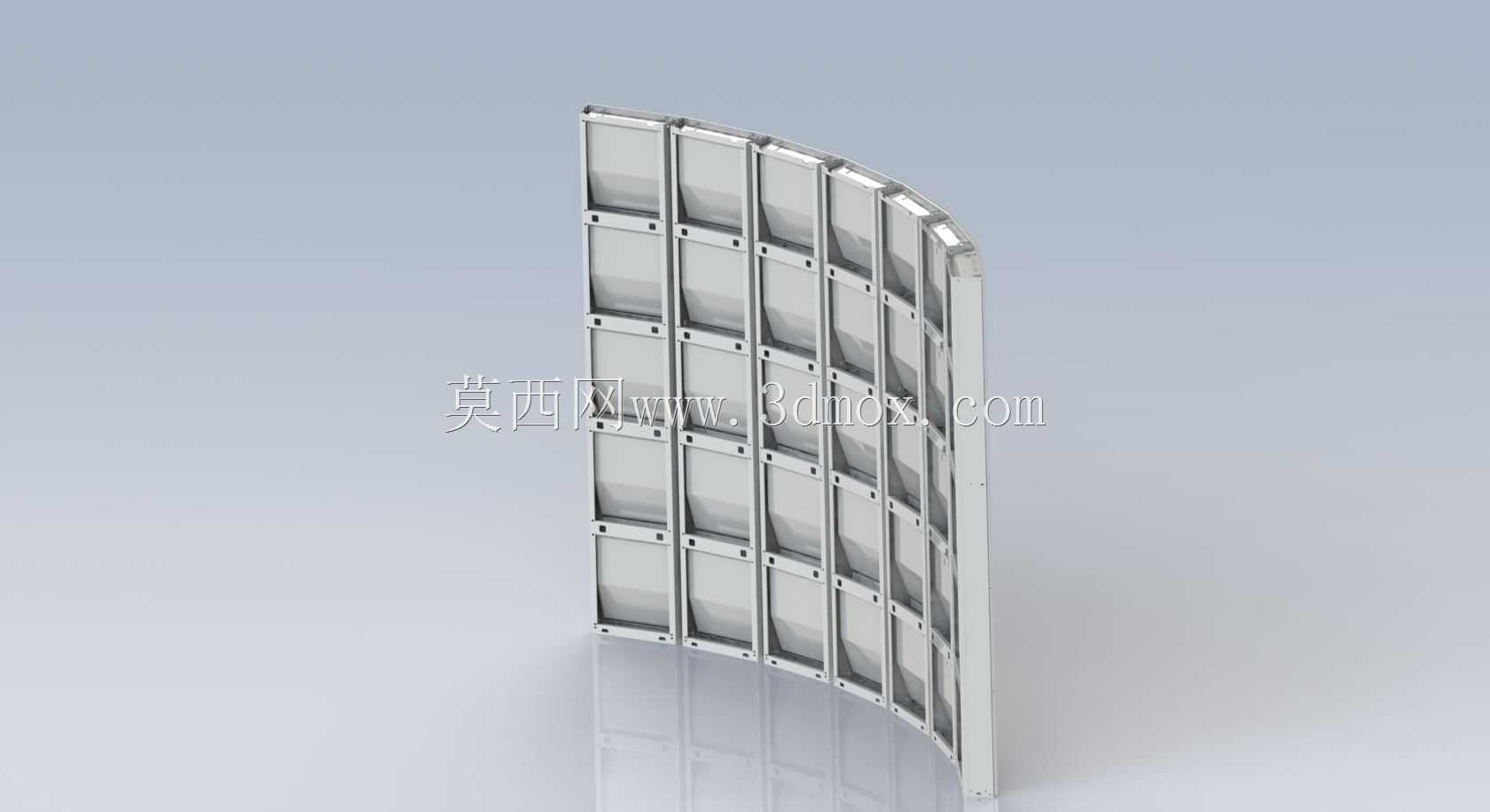

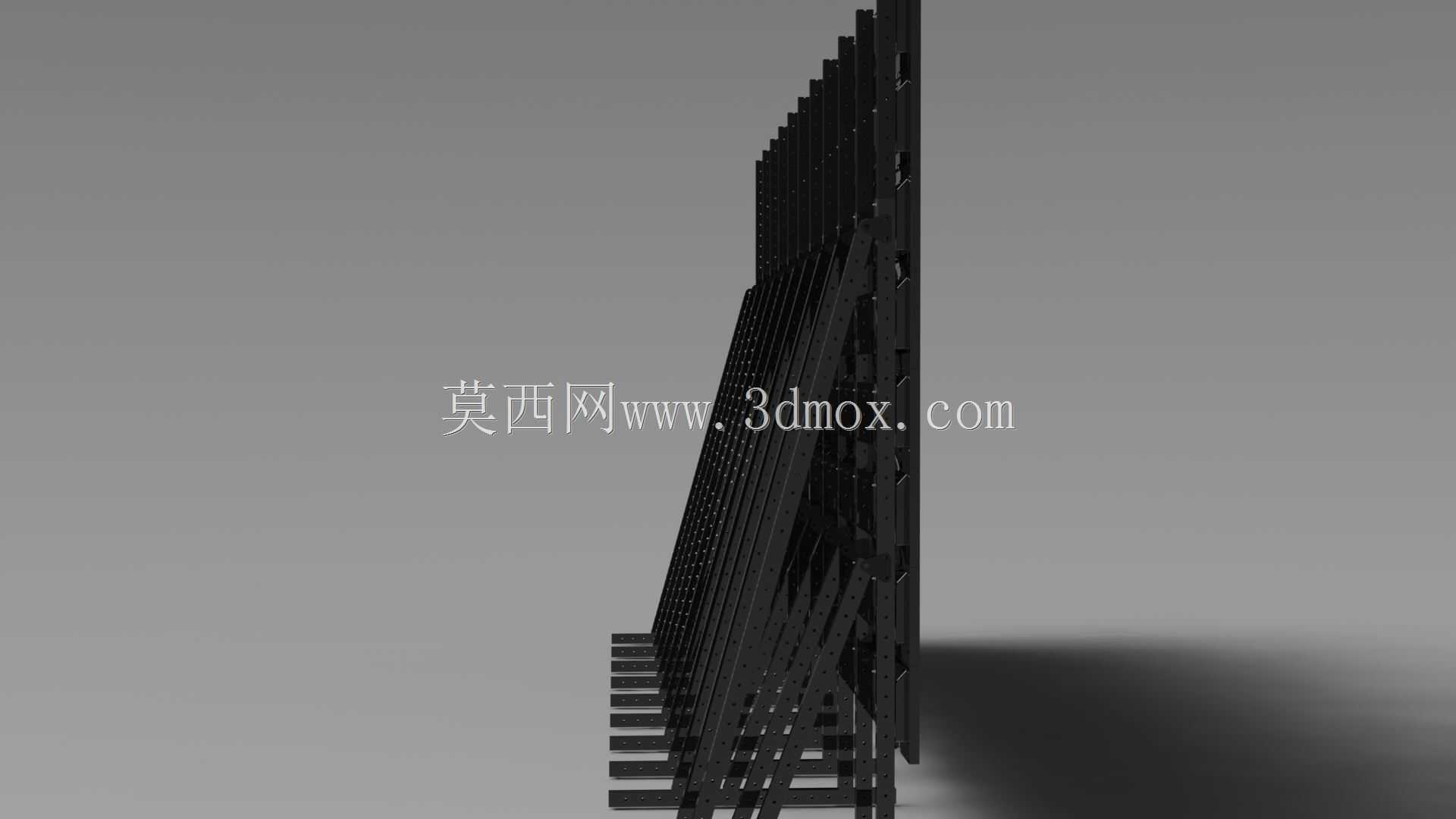

　　片状结构的设计一方面可以降低整体构件的自重，减少挂架整体对墙面锚固点的载荷要求，另一方面平整的片状基面可以和屏幕背部的钣金安装面完全贴合，避免局部点接触导致的应力集中，防止长期承重下屏幕背部壳体出现变形。连接部位采用带外螺纹的调节螺柱作为核心调节构件，螺柱一端通过嵌装的金属衬套与屏幕侧的片状支撑件连接，衬套与支撑件之间采用过盈压装配合，避免螺柱转动时出现配合间隙松动；螺柱另一端与墙面挂架侧的快装卡扣配合，通过旋转螺柱可以微调屏幕与墙面之间的间距，调整范围覆盖5mm到18mm的区间，足以抵消墙面不平整、挂架焊接变形带来的装配间隙。设计过程中优先考虑了装配工序的简化，所有构件均采用无焊接组合式设计，

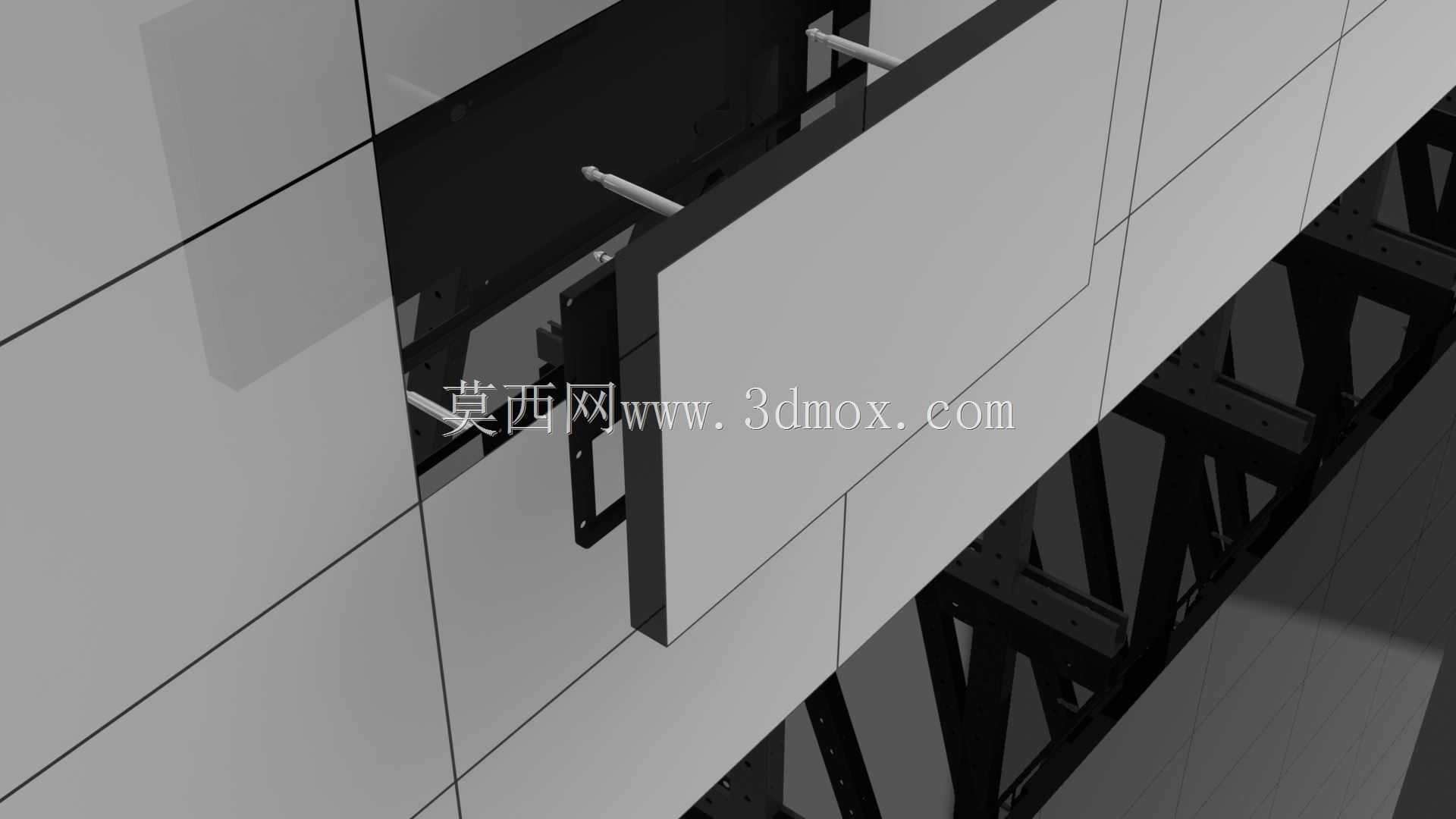

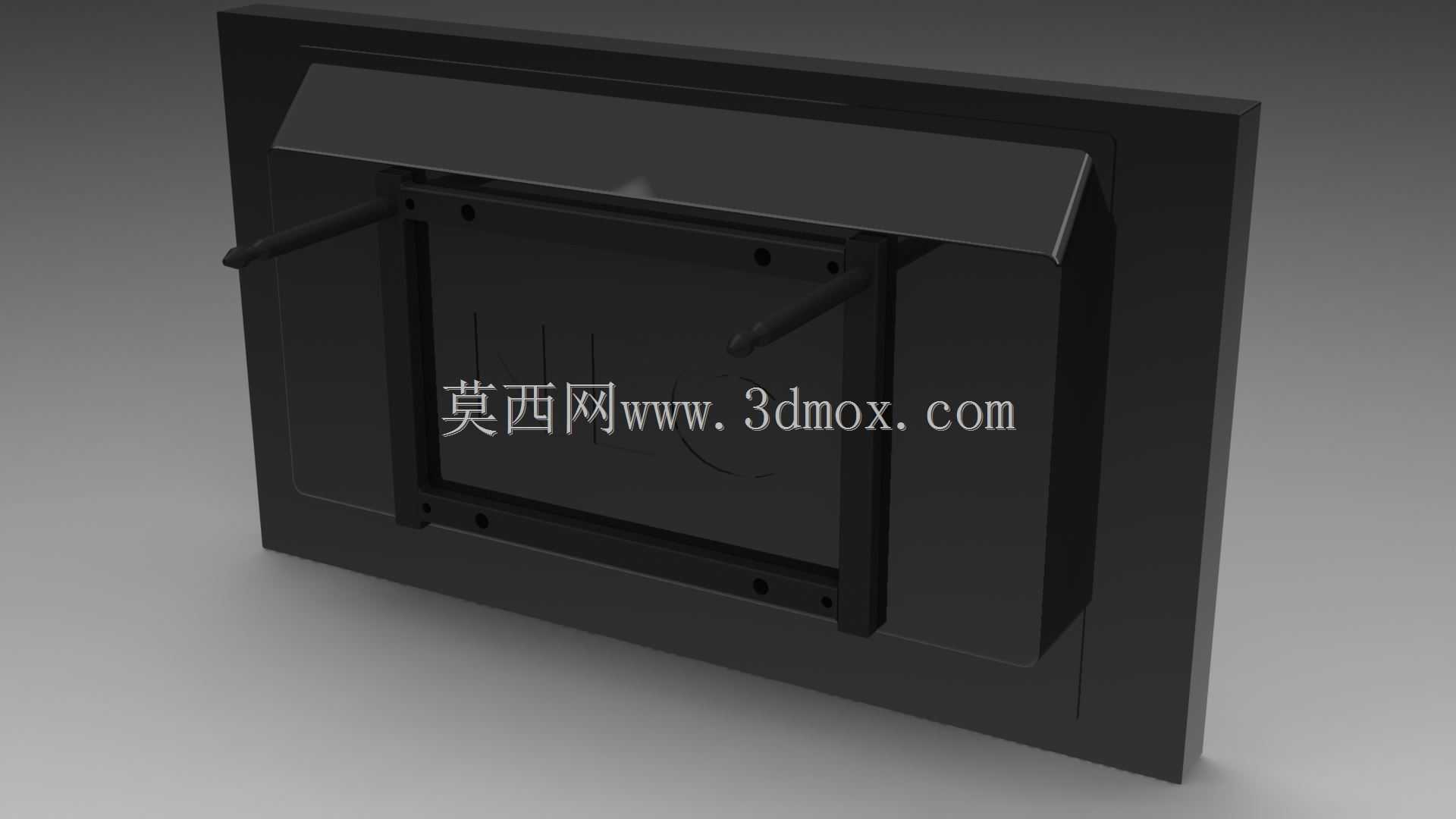

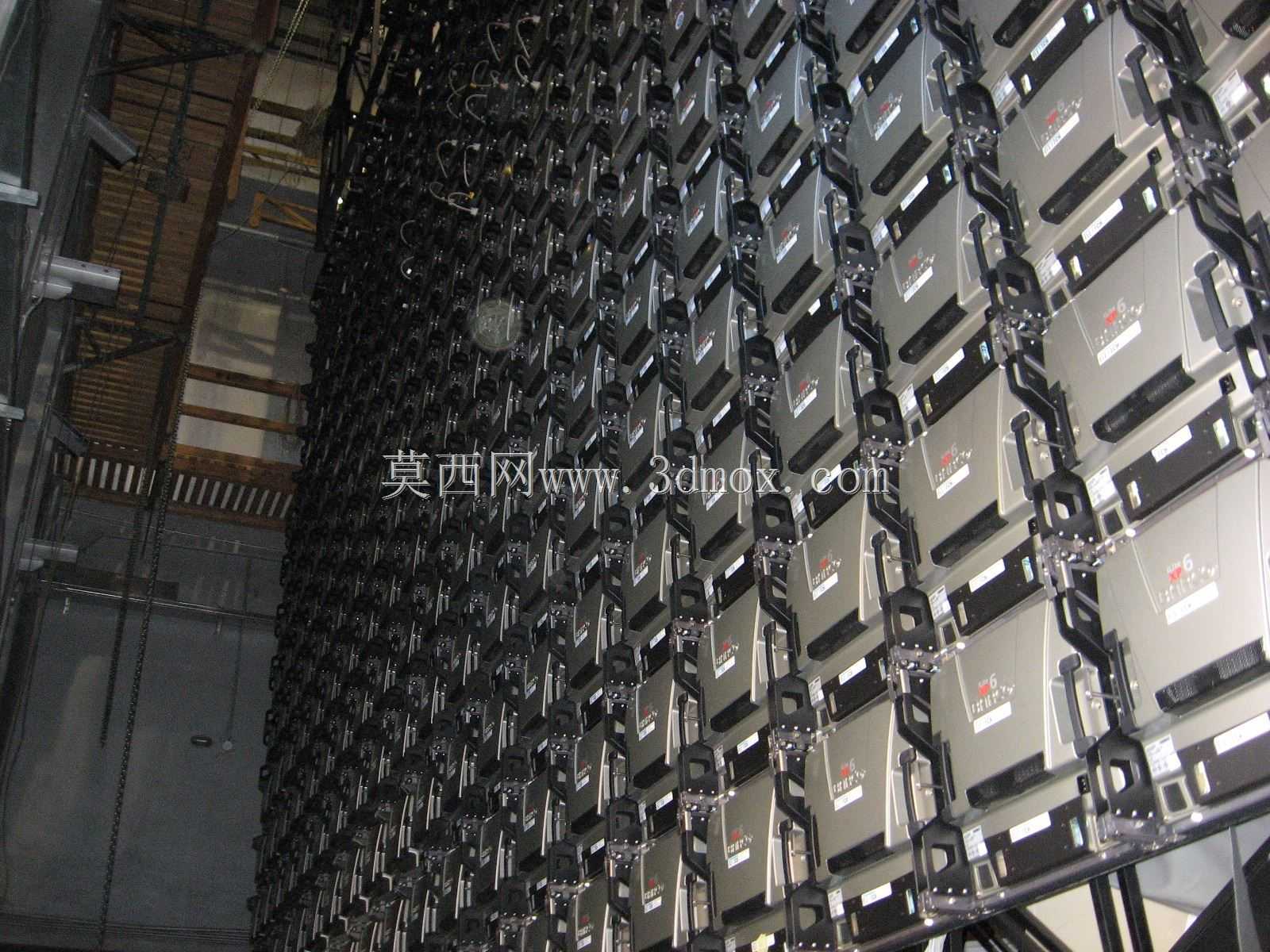

　　片状支撑件上预先冲压有定位凸点与屏幕背部的预制安装孔对位，现场安装时不需要额外划线定位，仅需将支撑件的凸点卡入屏幕背部的定位孔，拧上固定螺钉即可完成屏幕侧构件的预装；墙面挂架侧的卡扣带有自动锁止结构，当屏幕侧的螺柱推入卡扣卡槽后，锁舌会自动卡入螺柱的环形定位槽，不需要额外拧紧紧固件即可实现临时固定，施工人员可以松开双手调整屏幕的水平度与垂直度，调整到位后再拧紧卡扣上的锁紧螺钉完成最终固定，单人即可完成单块55-75英寸大屏的安装作业，相比传统的螺栓固定式挂架，安装效率提升40%以上。安装边界方面，该模块化结构单组构件的额定承重为25kg，单块屏幕根据尺寸大小配置4到6组连接构件，可覆盖最大98英寸、

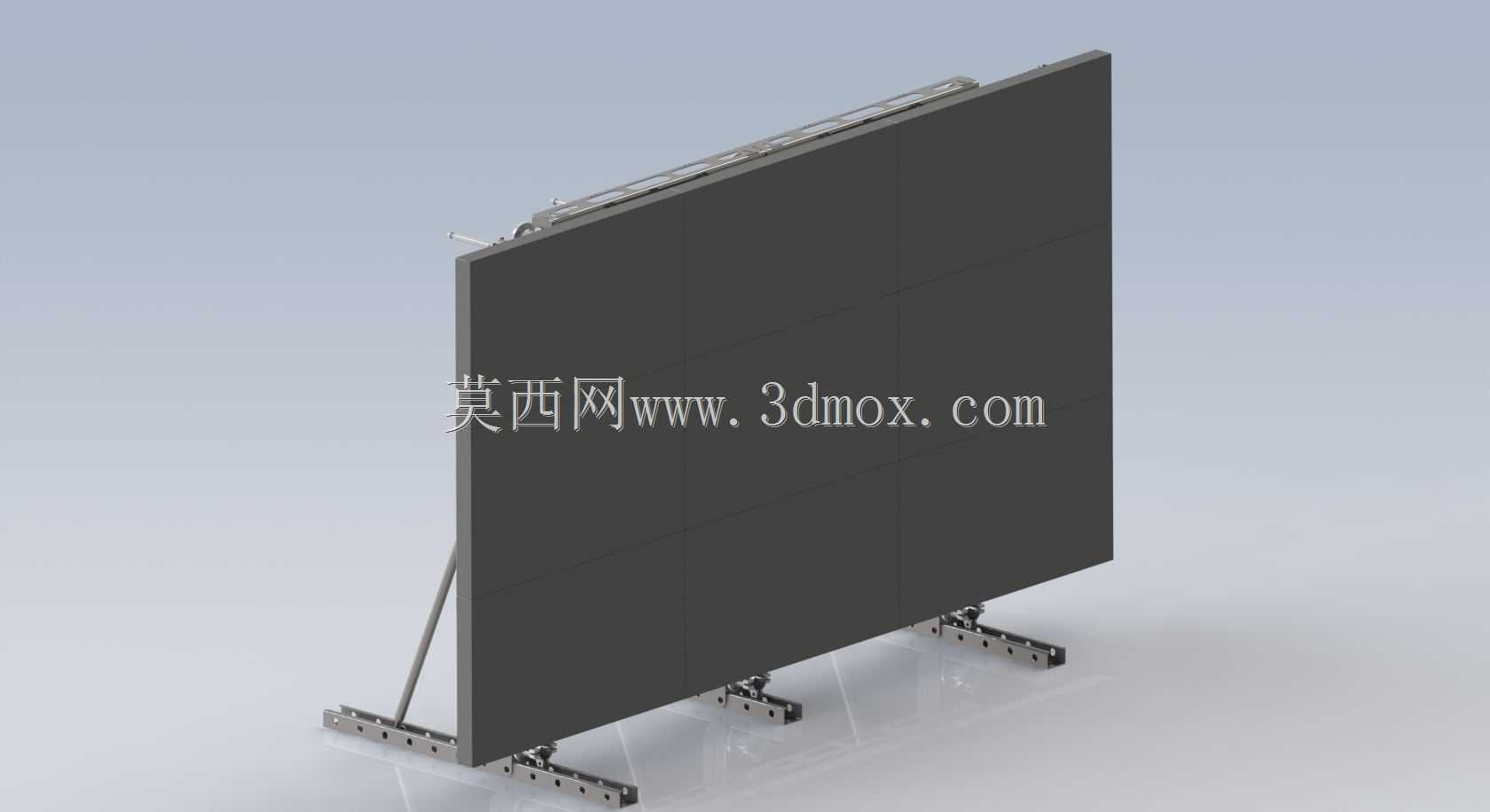

　　单块重量不超过120kg的显示屏幕安装需求；构件整体厚度控制在32mm以内，安装完成后屏幕与墙面的间隙最小可控制在35mm，既预留了足够的线缆走线空间，又避免屏幕与墙面间隙过大影响整体美观度。片状支撑件的边缘全部做了卷边处理，避免安装过程中锋利的钣金边缘划伤施工人员或者屏幕背部的线缆；所有金属构件表面均采用黑色静电喷塑处理，与屏幕背部的黑色钣金壳体颜色保持一致，即使从屏幕侧面观察也不会露出异色构件，保证显示墙整体的视觉一致性。结构上还预留了接地螺钉安装位，可将屏幕的接地端子通过支撑件与墙面挂架的接地回路连通，避免设备静电积累带来的安全隐患；螺柱的螺纹部位做了防滑镀层处理，长期使用后不会因为温度变化、设备微振动出现螺纹松动，保证连接结构的长期可靠性。针对拼接大屏的安装需求，该模块化结构的调节螺柱带有毫米级刻度标识，施工人员可以直接通过刻度读取每一个连接点的伸出长度，快速将所有屏幕调整到同一平面，不需要反复使用靠尺测量平面度，大幅缩短拼接大屏的安装调试周期。
