咖啡胶囊封装压合工装结构设计

　　这套结构主要面向小型商用饮品设备、家用胶囊咖啡机的配套耗材封装环节设计，核心作用是完成咖啡胶囊填充后的杯体与封膜压合密封，也可适配小型实验室场景下的粉类耗材密封试样作业。日常在连锁咖啡店的后场补料、小型咖啡耗材加工厂的小批量生产线、家用咖啡机的自制胶囊场景中，这类压合结构都是保证胶囊密封性能、避免咖啡粉受潮漏粉的核心功能部件。

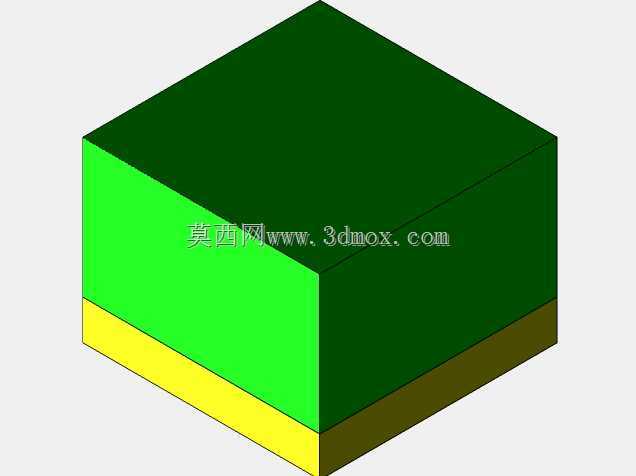

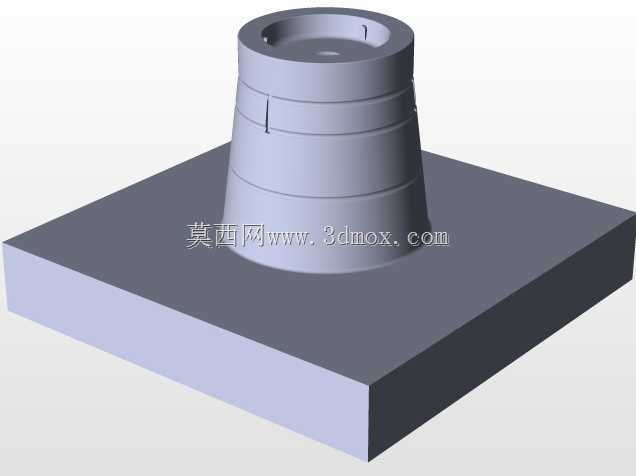

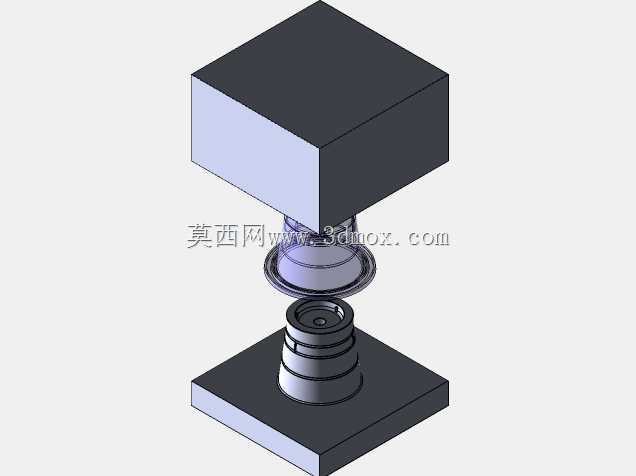

　　从实际功能特性来看，结构分为上下两个基准安装平台与中间的压合执行端，下部平台为胶囊定位承托结构，设置了与标准咖啡胶囊杯体锥度完全匹配的定位型腔，型腔侧壁做了0.2mm的间隙预留，既可以方便人工或自动化上料时快速放入胶囊杯体，又能限制压合过程中杯体的径向窜动，避免封膜偏移导致的密封失效。上部压合块采用方形基准结构，相比圆形压头具备更好的安装防转特性，压合端面做了与胶囊口部密封筋完全对应的环形压纹，压合时可以将铝箔或复合封膜均匀压入胶囊口部的密封槽内，保证整圈密封压力偏差不超过5%，杜绝局部压合不实导致的漏气漏粉问题。

　　设计过程中优先考虑了压合行程的适配性，上下平台的平行度公差控制在0.03mm以内，避免压合时出现偏载导致的胶囊口部压裂问题。中间的导向衔接结构采用锥面配合设计，压头下行过程中可以通过锥面自动找正胶囊中心，即使上料时胶囊存在1mm以内的位置偏差，也能通过锥面导向滑入正确压合位置，降低了上料定位的精度要求，适配人工上料的作业节奏。结构的安装边界做了通用化设计，上下方形安装平台的边长统一为80mm，平台上预留了四个M5的安装螺孔，孔距为60mm的标准方形布局，可以直接固定在手动压杆支架、小型气动压合机的工作台面上，不需要额外加工转接板，降低了配套使用的改造成本。

　　从实际使用的工况角度考虑，压合工作面采用了硬化处理设计，表面硬度达到HRC45-50，长期反复压合不会出现压痕变形，避免压痕累积导致的封膜压合压力不均。下部定位型腔的深度设置为18mm，适配市面上主流的15g容量标准咖啡胶囊，型腔底部做了1mm的透气孔，压合完成后取出胶囊时不会因为型腔内部形成负压导致胶囊吸附卡料，提升连续作业的顺畅度。结构整体的压合行程预留了12mm的调节空间，可以通过增减上下安装面的调整垫片适配不同高度规格的胶囊产品，不需要重新加工核心压合零件，拓展了结构的适用范围。

　　在结构细节处理上，所有与胶囊接触的棱边都做了R0.5mm的圆角处理，避免压合过程中锐边划破封膜导致的密封失效，同时也防止操作人员上料取件时被锐边划伤。导向配合面的粗糙度控制在Ra1.6，保证压合上下动作的顺畅性，不会出现卡滞顿挫的问题，即使长期使用出现轻微磨损，也可以通过更换导向衬套快速恢复精度，不需要整体更换整套结构，降低了后期的维护成本。这套结构没有采用复杂的弹性辅助结构，全部依靠刚性配合实现压合定位，整体零件数量少，加工难度低，普通铣床和数控车床即可完成全部零件的加工，适合小批量加工制作，也方便使用方根据自身的胶囊规格做局部尺寸调整。
