替代能源用空化涡轮结构设计

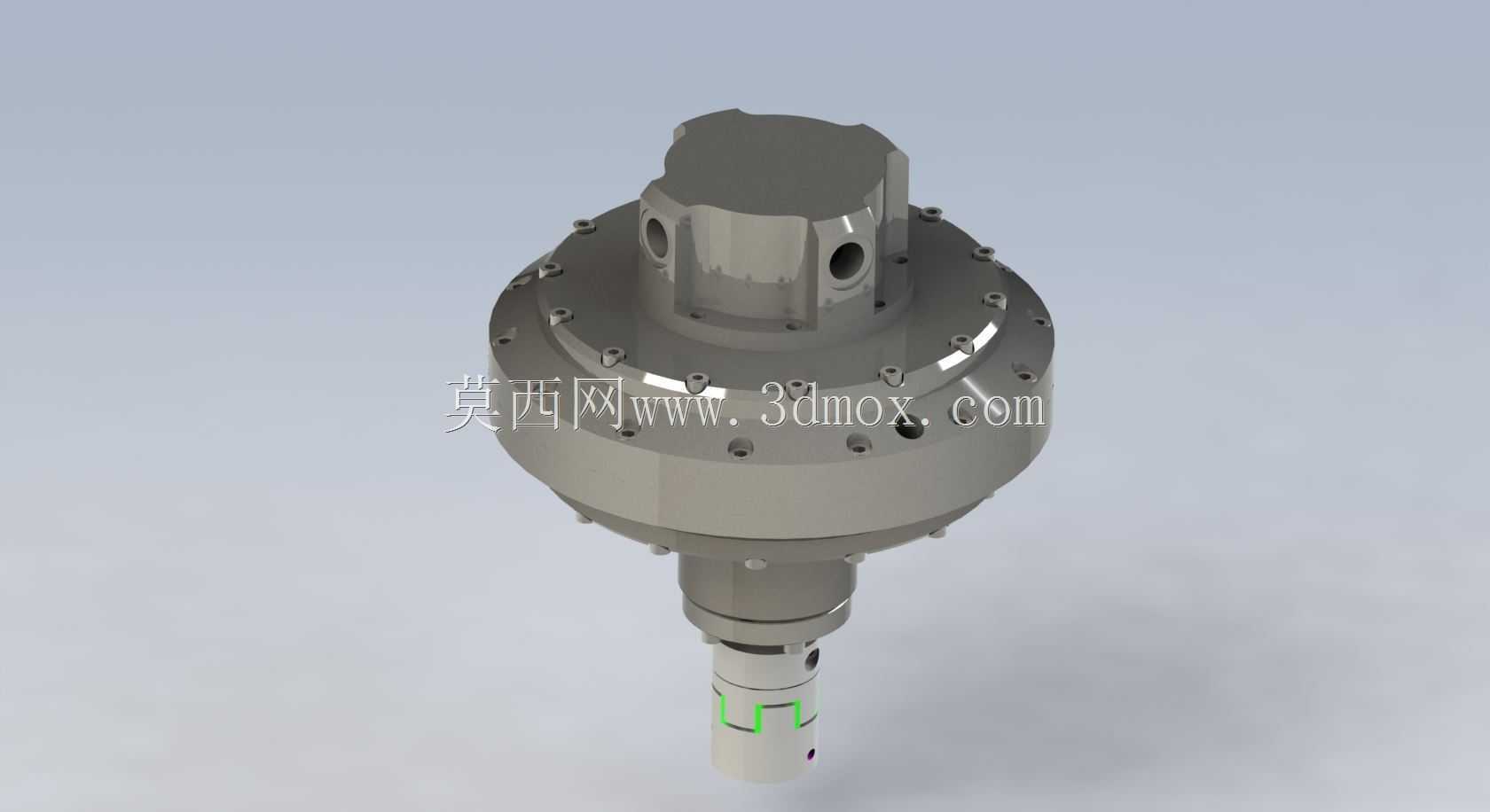

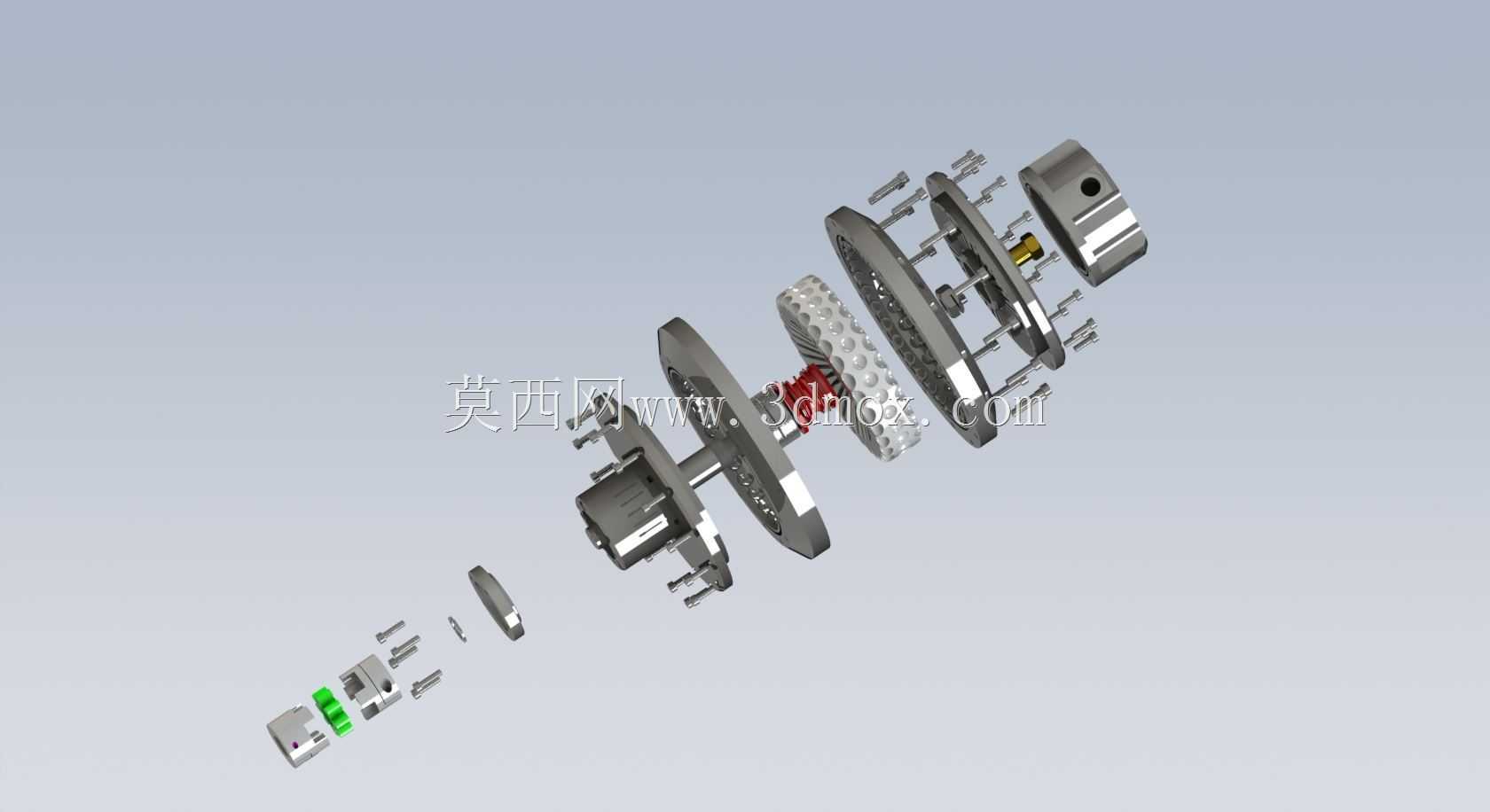

　　在分布式替代能源利用场景中，空化涡轮是依托流体空化效应实现能量转换的核心部件，这类装置常应用于低品位余压流体能量回收、特殊流体介质处理等工况，区别于常规冲击式或反击式涡轮，其核心工作逻辑是利用流体局部压降产生的空泡溃灭能量耦合叶轮转动完成能量输出，对结构的流道顺滑性、部件抗气蚀性能、转动副密封可靠性都有极高的设计要求。从结构布局来看，该空化涡轮采用上部集成式腔体搭配下部伸出轴的布置形式，上部圆盘状腔体为核心的空化发生与能量转换区域，腔体周向均匀布置多组紧固连接点位，用于实现上下腔体的密封压合，保证内部流道的压力边界完整，避免高压流体从合模面泄漏影响空化生成效率。腔体顶部设置的带孔凸台结构，为流体的进出接口位，

　　接口的通径尺寸匹配常规工业流体管路的连接标准，可直接对接对应通径的法兰或快接接头，无需额外设计过渡转接件，降低现场安装的改造成本。下部伸出的轴段为动力输出端，轴段上设计的环槽结构分别用于安装密封件与轴承定位，靠近腔体侧的环槽适配旋转轴用密封圈，可阻挡腔体内的流体沿轴间隙泄漏，外侧环槽用于定位支撑轴承，保证轴系转动时的同轴度，避免叶轮偏磨导致的动平衡失效。设计过程中，首先需要围绕空化效应的生成条件确定流道的截面变化规律，流道从入口到空化腔的截面收缩比经过多轮迭代验证，保证流体进入腔体时能在指定区域快速压降达到饱和蒸气压，形成稳定的空泡群，同时空泡随流体流动到叶轮做功区域时刚好进入溃灭阶段，将空泡溃灭的冲击力精准作用在叶轮叶片上，

　　最大化能量转换效率。腔体的壁厚设计兼顾耐压性能与结构轻量化要求，根据工作压力等级计算得到的壁厚值保留足够的安全余量，应对空泡溃灭时产生的局部高频冲击载荷，避免腔体长期运行出现疲劳裂纹。周向布置的紧固件采用等间距排布，保证合模面的压紧力均匀分布，避免局部压紧力不足导致的密封失效，紧固件的规格选型根据腔体最大工作压力下的端面推力计算确定，确保极端工况下连接可靠性。轴系设计时重点考虑了抗气蚀与耐磨性能，与流体接触的轴段表面采用硬化处理，降低空泡溃灭冲击对轴表面的剥蚀损伤，同时轴的悬臂长度经过优化，在满足安装密封与轴承的空间要求前提下尽可能缩短悬臂尺寸，提升轴系的刚性，减少转动时的挠度，降低运行振动值。安装边界方面，

　　上部腔体的外径尺寸适配常规的安装支座固定孔位，腔体下端面设置的定位止口可与安装支座快速定位同轴，保证输出轴与后续连接的传动部件对中精度，下部输出轴的轴径尺寸匹配通用的联轴器规格，可直接连接发电机或其他动力负载，无需定制特殊传动件。在实际应用场景中，这类空化涡轮可接入工业循环水系统的余压管段，或是小型水电资源的低水头管路，无需复杂的引水结构即可稳定运行，相比常规水轮机，其对流体介质的洁净度要求更低，即使流体中含有少量微小固体颗粒，也能依托空化效应的作用稳定工作，不会因为颗粒卡滞导致叶轮停转。结构上没有复杂的可调导叶机构，整体运动部件仅为带叶轮的转子组件，日常维护仅需定期检查密封件磨损情况与轴承润滑状态，运维成本远低于同功率等级的常规涡轮设备。建模过程中对所有的密封槽、安装孔、定位止口都做了精确的尺寸公差标注，配合面的公差等级满足通用机械加工要求，可直接用于生产加工的图纸输出，流道部分的曲面做了连续顺滑处理，避免局部出现直角或凸起导致的提前空化，保证空化区域的位置符合设计预期，转子组件做了动平衡适配结构设计，可在加工后直接进行动平衡校正，满足高转速运行的平稳性要求。
