多工位钮扣孔加工成型设备结构

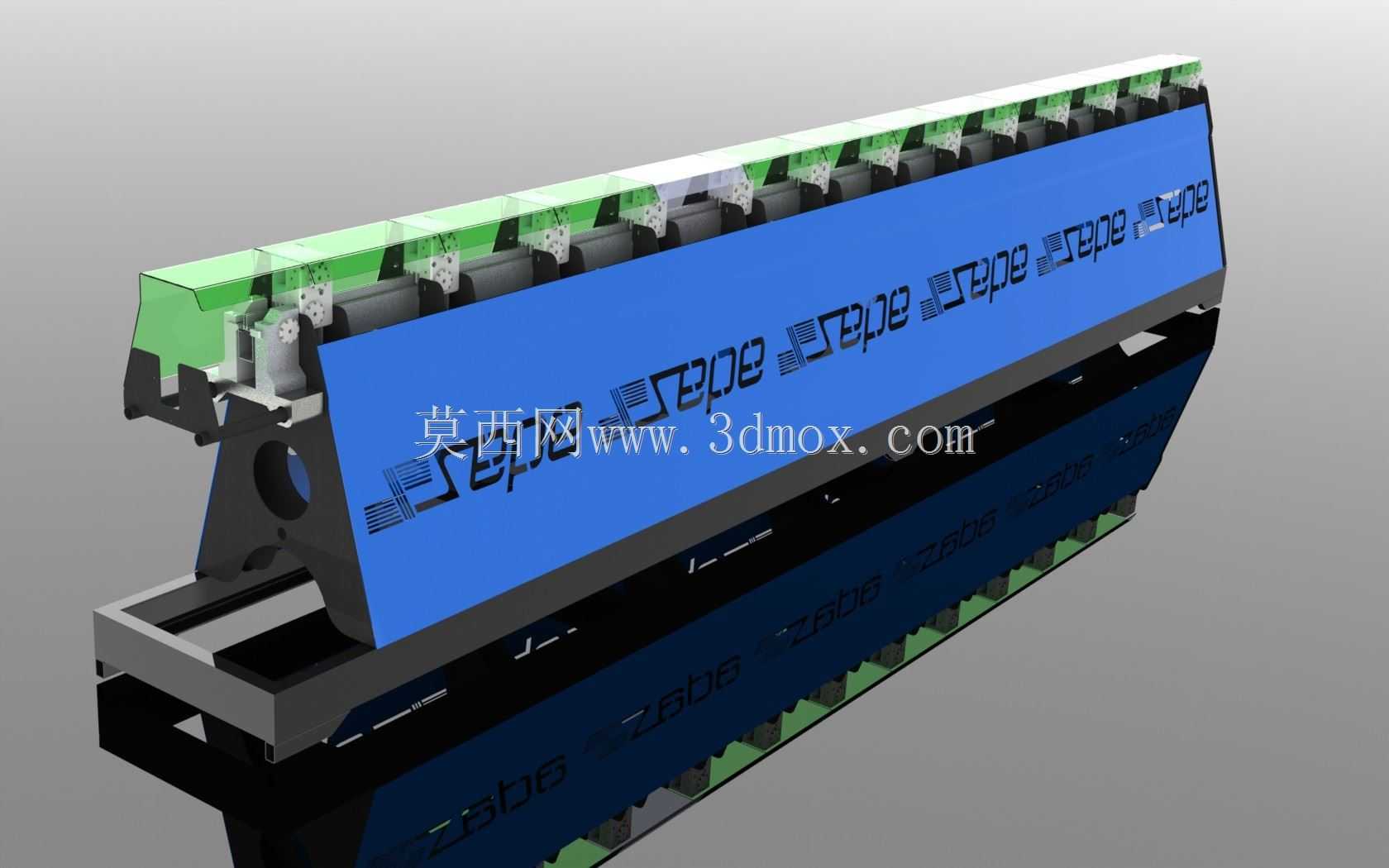

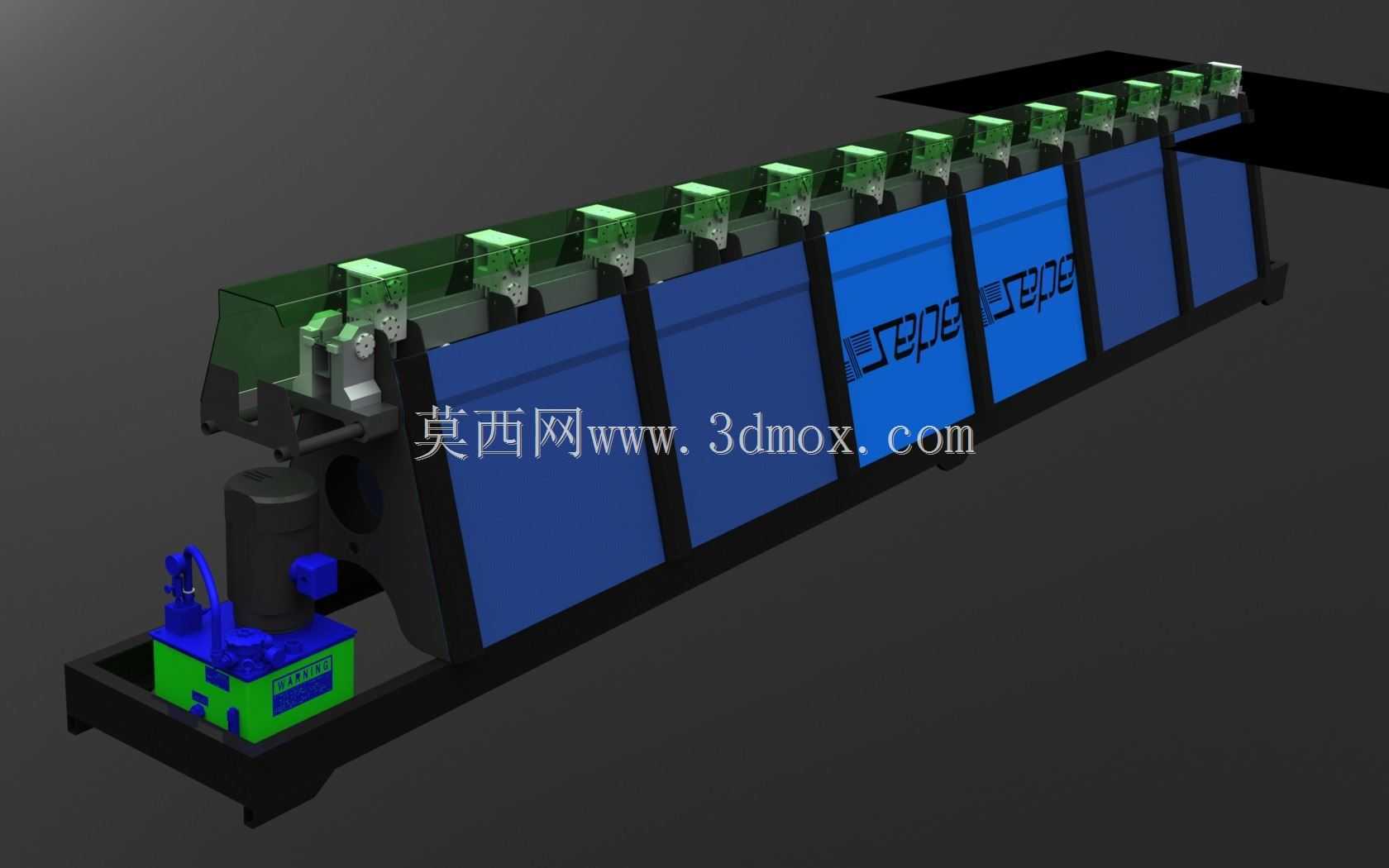

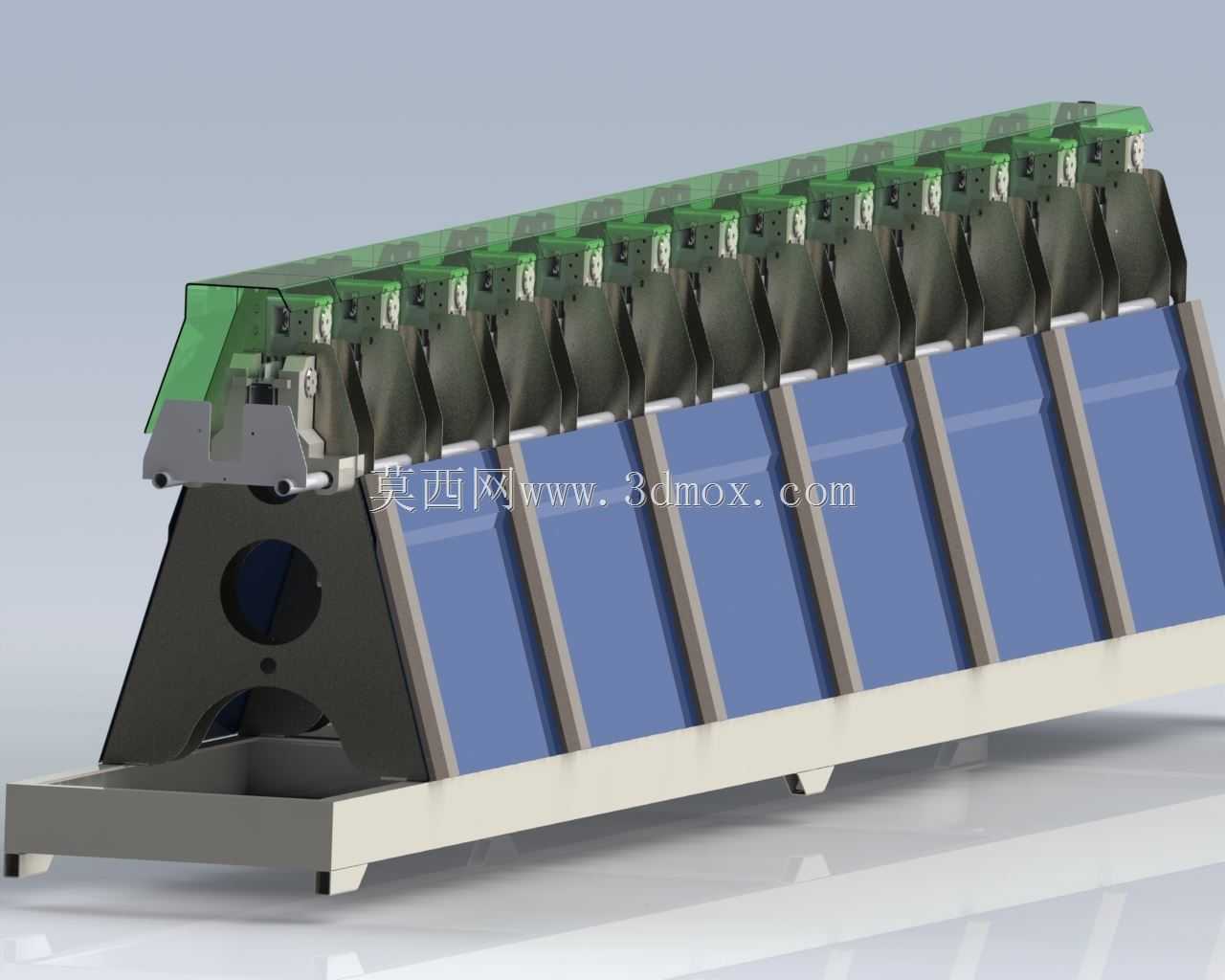

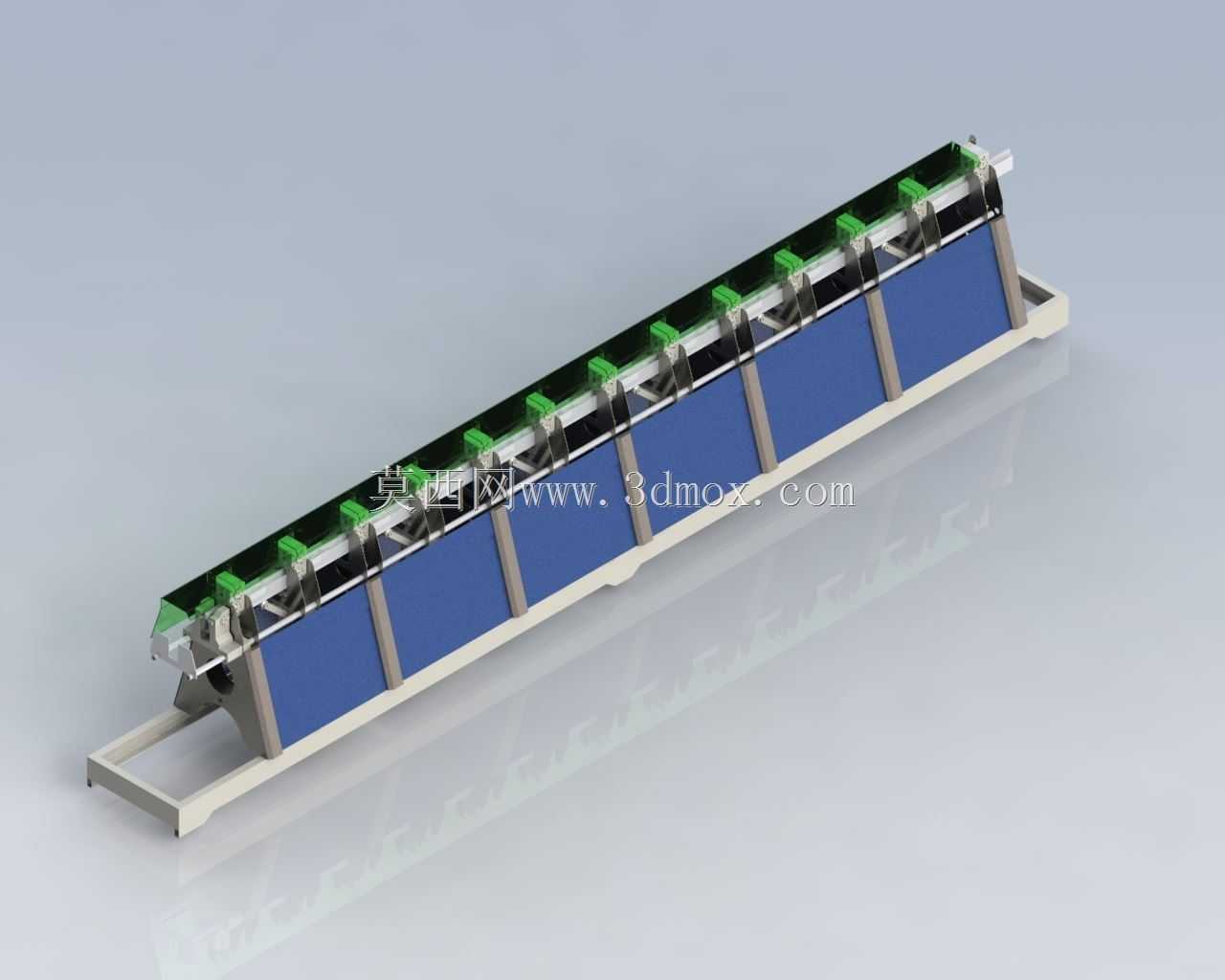

　　这套多工位钮扣孔加工结构，主要面向服装、服饰辅料加工生产场景，是批量完成织物、皮料等软性材质上钮扣孔冲切、成型工序的专用加工单元，在成衣制造、皮具加工、家纺生产的流水线中，承担着标准化孔位加工的核心工序，能够替代传统单工位冲孔设备的低效作业模式，适配连续化批量生产的节拍要求。从结构布局来看，整套设备采用倾斜式工位排布设计，加工工位沿倾斜机架依次排列，每个工位对应独立的冲压执行模组，上方设置半透明防护挡板，既可以观察工位运行状态，也能阻挡加工过程中产生的碎屑飞溅，下方的蓝色定位模组为工件承载单元，每个单元对应独立的工件定位槽，可同时装夹多件待加工物料，配合工位间的同步送料逻辑，实现连续步进式加工。设计过程中，

　　机架主体采用箱型焊接结构作为承载基础，底部设置水平可调支撑脚，可根据车间地面平整度调整设备水平度，避免长期运行产生的结构应力变形，机架侧面开设的圆形检修孔，方便后期维护时对内部传动组件进行润滑、检修操作，无需整体拆解机架结构。每个加工工位的执行模组采用独立的导向与冲压结构，冲头组件沿垂直导向轴做往复冲压动作，导向轴配合直线轴承保证冲切行程的同轴度，避免冲头偏斜造成的孔位毛边、孔型不规整问题，工位之间的间距经过反复校核，既保证相邻工位操作互不干涉，也尽可能压缩设备整体宽度尺寸，减少生产线的占地空间。工件定位模组采用快换式卡槽设计，可根据加工物料的尺寸、钮扣孔的规格更换对应的定位胎具，无需重新调整整体设备的安装基准，

　　换型时间可控制在十分钟以内，适配多品种小批量的柔性生产需求，定位槽边缘设置柔性压料边，冲压前可先将待加工物料压紧固定，避免物料移位造成的孔位偏差。设备的安装边界方面，整体长度适配常规服装加工生产线的工位间距，底部机架的安装孔位按照通用工业设备的安装标准设置，可直接固定在车间地面的预埋钢板上，也可搭配减震垫直接放置在硬化地面上，设备进料端与出料端的高度匹配常规流水线的输送面高度，可直接对接前后道的送料、收料机构，无需额外搭建过渡输送平台。从功能特性来看，多工位同步作业的模式下，单次步进循环即可完成多件物料的钮扣孔加工，加工效率较单工位设备提升数倍，每个工位的冲压行程、压力可独立微调，适配不同厚度、不同材质的加工需求，

　　比如加工薄型针织面料时降低冲压压力避免面料破损，加工厚型皮料时适当提升冲切压力保证孔位边缘整齐无粘连。整套结构的传动路径设计尽量缩短，动力从机架端部的输入轴传入后，通过凸轮分配机构将动力同步传递到每个工位的执行端，保证各工位冲压动作的同步性，避免因动作时差造成的物料拉扯问题，传动组件全部内置在机架腔体内部，外部仅设置必要的润滑注油点，减少车间浮尘、纤维碎屑进入传动部位造成的磨损，延长设备维护周期。在实际生产应用中，该结构可单独作为独立加工单元使用，由操作人员手动上下料完成加工，也可集成到全自动服装加工流水线中，配合自动送料、视觉定位、自动收料模块实现无人化连续作业，孔位的加工精度可控制在服装生产要求的公差范围内，孔型规整无毛刺，无需后续二次修边工序，能够有效降低后续工序的人工成本。
