食品加工用甜甜圈切制成型设备结构

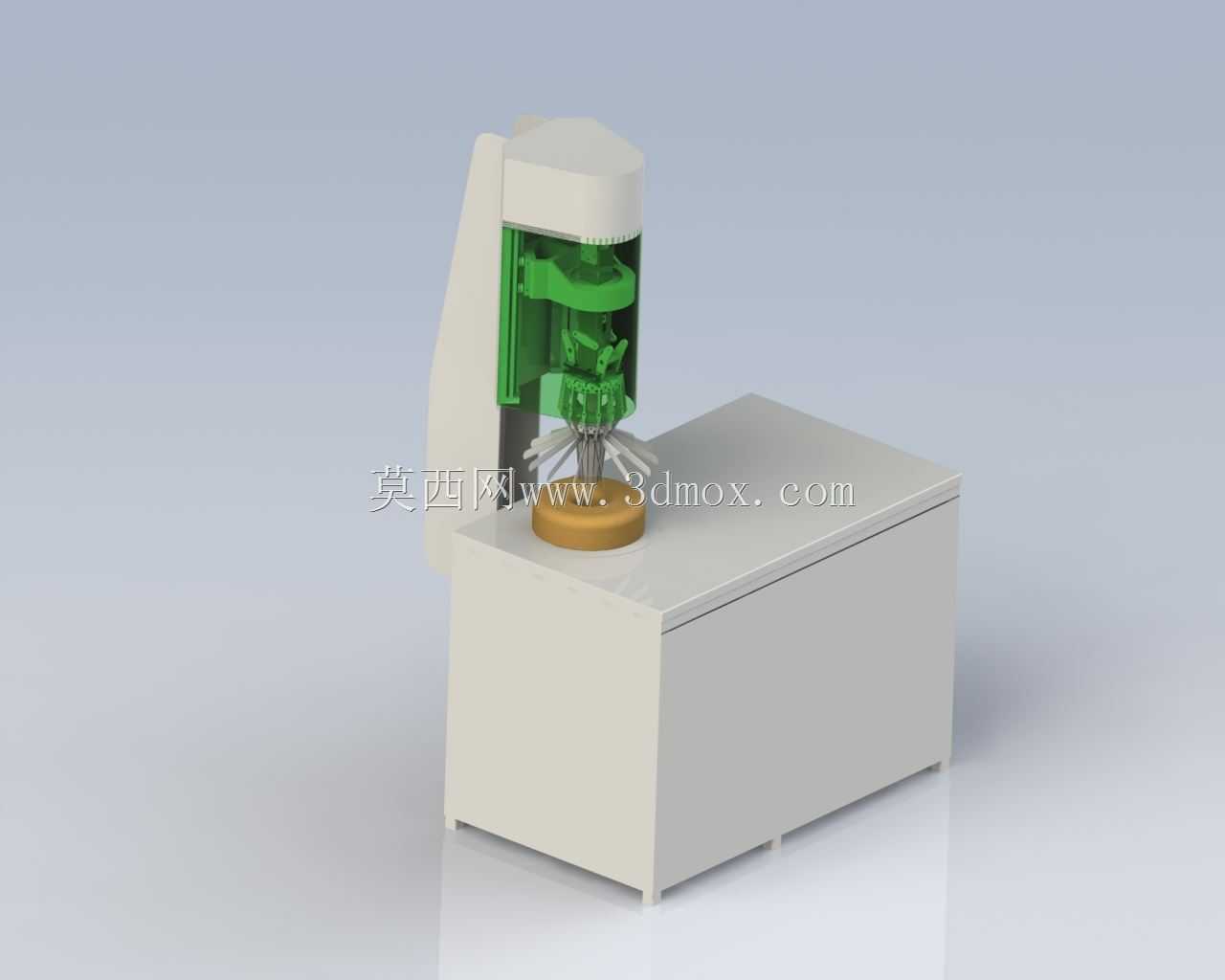

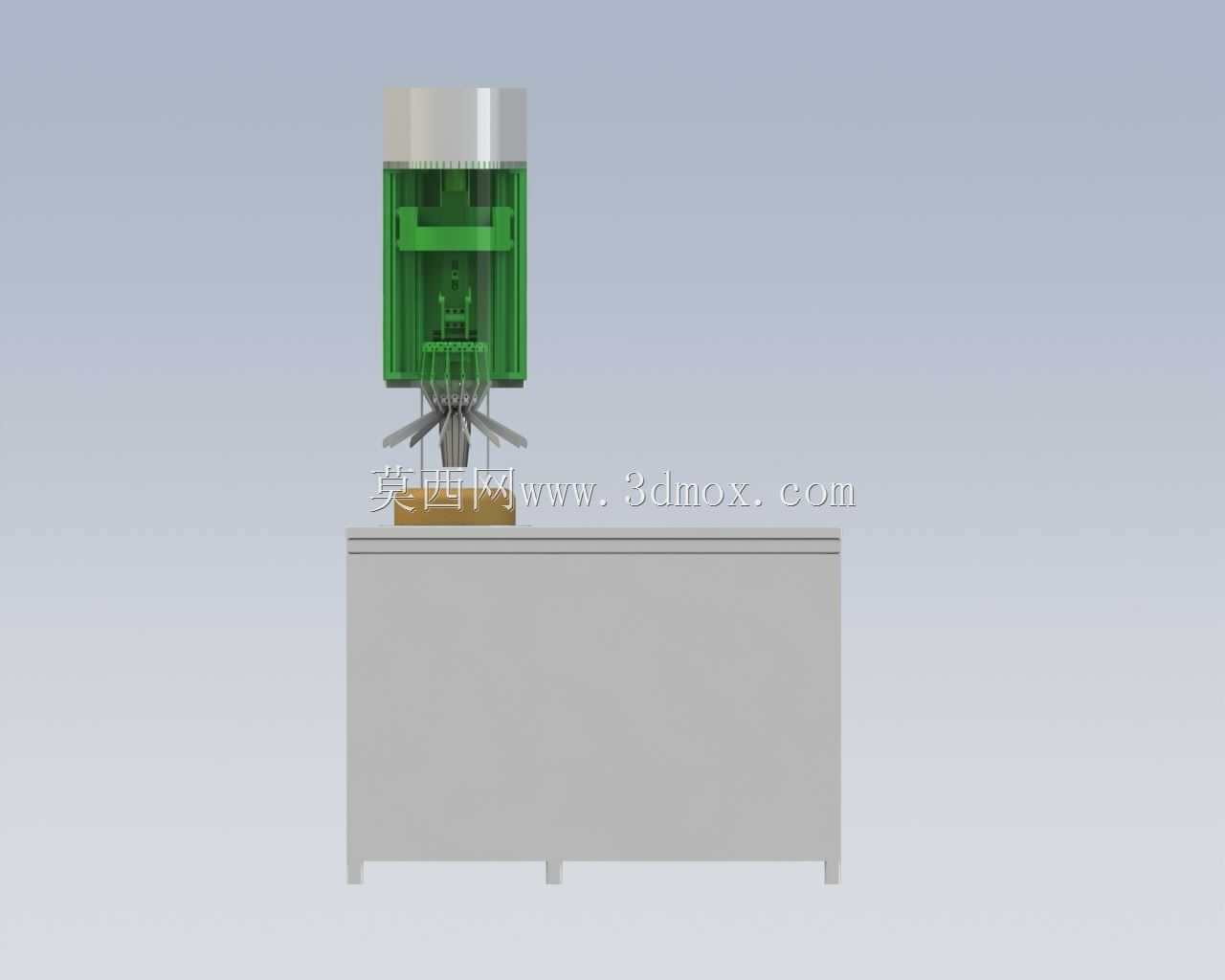

　　在烘焙食品规模化生产场景中，甜甜圈的生坯切制环节直接决定成品的外形规整度与生产节拍，这套切制设备正是针对面坯定量分切、成型的工序需求设计，可适配中央烘焙工厂、连锁烘焙品牌中央厨房的连续化生产线布局，也可作为单机设备配套中小型烘焙作坊的前道成型工序使用。设备整体采用立式机架搭配下部柜体的布局，下部柜体采用方钢焊接框架外敷不锈钢蒙皮的结构，既作为上部执行机构的承载基础，内部预留的空腔可集成气动控制回路、电气接线端子排与传动组件的防护空间，柜体底部设置可调式支撑脚，可在安装时调整整体水平度，抵消地面不平整带来的机构运行偏差，支撑脚的调节行程预留50mm，适配多数生产车间的地面铺装公差。上部执行机构采用立式排布的结构，

　　最上方的驱动单元采用直线往复输出的动力形式，驱动端连接切刀组件的升降滑台，滑台两侧配置线性导向轴与直线轴承配合的导向结构，避免切制过程中出现切刀偏摆，保证每一次下压切割的形位公差控制在0.2mm以内，确保切出的甜甜圈生坯外形圆整、边缘无粘连拖料的问题。切刀组件采用多组环形切刀同轴排布的设计，可根据生产需求更换不同直径的切刀模组，单次下压即可完成多枚生坯的同步切制，切刀刃口采用食品级不锈钢材质，刃口角度打磨至17度，既保证切割面坯时的锋利度，减少面坯受压变形，也便于生产间隙的拆卸清洗，符合食品加工设备的卫生设计要求，切刀组件与滑台的连接采用快拆式卡扣结构，无需额外工具即可完成切刀模组的更换与拆卸，适配不同规格甜甜圈的生产切换需求。

　　切刀下方设置面坯承载平台，平台表面采用食品级聚四氟乙烯涂层，降低面坯与平台的粘附力，平台侧边设置定位挡边，可配合前端输送过来的面带定位，保证每一次切制时面带的进给位置准确，减少边角料的产生。设备的驱动控制逻辑采用行程开关配合电磁阀的控制形式，当面带进给至设定位置后，触发位置传感器信号，驱动单元带动切刀组件下压完成切制，到达下限位后触发行程开关快速回程，等待下一次进给信号，整个动作循环的节拍可根据前端面带输送速度调整，最快可实现每分钟60次的切制动作，匹配每小时数千枚生坯的产能需求。从安装边界来看，设备整体的占地宽度控制在1.2米以内，深度控制在0.8米，整机高度不超过2.1米，可直接适配多数烘焙车间的现有生产线高度，

　　无需对车间空间做额外改造，设备的进料端高度设置为0.9米，可与常规的面带输送机出料端高度直接对接，无需额外设置过渡输送结构，出料端预留0.15米的高度差，切制成型的生坯可直接滑落至后续的醒发输送网带，减少人工转运的环节。设计过程中重点考虑了食品生产场景的清洁需求，所有与面坯接触的零部件均采用易拆卸、无卫生死角的结构，机架的外露焊缝全部做打磨抛光处理，避免面屑、油污在缝隙中积存，气动回路的管路全部采用食品级PU管，管路排布沿机架内侧走线，外部设置可拆卸的不锈钢护罩，既避免管路外露造成的清洁不便，也可防止生产过程中管路被磕碰损坏。导向组件的润滑采用食品级润滑脂，且润滑点全部设置在非接触区，配备密封防护套，避免润滑脂泄漏污染面坯。在结构强度校核阶段，针对切刀下压过程中的冲击载荷，对滑台连接部位、机架承载横梁做了有限元受力分析，确保在满负荷连续运行状态下，机架的最大变形量不超过0.1mm，不会因长期运行出现结构变形导致切刀错位、切割精度下降的问题。设备的操作按钮全部集中设置在柜体侧方的防水操作盒上，配备急停按钮与双手启动按键，避免操作人员误触造成安全隐患，操作盒的防护等级达到IP65，可直接使用高压水枪对设备外部进行冲洗，满足烘焙车间每日班后的清洁消毒要求。
