单耳铰接式液压油缸三维设计模型

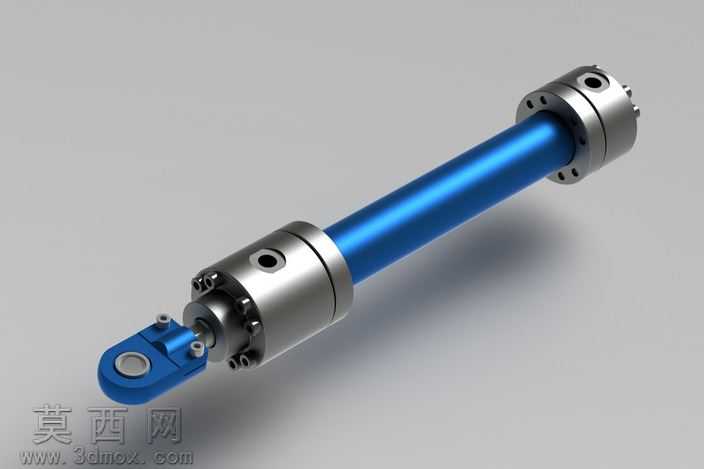

本液压油缸模型采用三维参数化建模方式完成，整体结构遵循标准液压执行元件的设计规范，建模过程中对各零部件的配合尺寸做了严谨的公差匹配校验，确保虚拟装配状态下无干涉、无错位问题。模型渲染阶段采用金属材质与工业漆面结合的表现方式，缸筒外表面赋予亮蓝色工业烤漆材质，还原液压元件常见的外观涂装效果，端盖、活塞杆连接头、铰接耳环等金属加工件则赋予磨砂银灰色金属材质，通过光影调整突出金属件的机加工质感，表面粗糙度、倒角细节都做了精细化呈现，让渲染效果贴近真实工业产品的视觉表现。从结构设计来看，该油缸为单杆双作用结构，一端采用铰接耳环式安装结构，可适配需要小角度摆动的安装工况，两端端盖通过螺栓紧固件与缸筒连接，端盖内部预留了密封件安装槽位，建模时还原了密封沟槽的标准尺寸，可直观展示油缸的密封装配逻辑；缸筒内壁做了光滑处理的结构表达，对应活塞杆往复运动的配合面，活塞杆伸出端的导向套、防尘圈结构都做了分层建模，清晰区分不同功能的零件区域。设计思路上，该模型优先保证结构的通用性与可参考性，各零件的尺寸比例参考了中低压通用液压油缸的参数标准，既可以作为液压系统设计的元件选型参考，也可以用于液压传动教学的结构演示，帮助学习者理解双作用油缸的工作原理、装配关系与安装方式。建模过程中对零件做了分层管理，将缸筒、端盖、活塞杆、铰接耳环、紧固件等零件单独分组，方便后续对模型进行拆解、修改，也可直接导出不同格式用于装配仿真、工程图生成等后续工作，模型的细节处理兼顾了视觉展示效果与工程实用性，没有冗余的无效结构，每个建模特征都对应真实油缸的功能需求，还原了液压油缸从外部安装结构到内部密封、导向结构的完整设计逻辑。
