多工位级进冲压成型工装结构设计

　　这套多工位级进冲压结构，主要面向批量金属薄板连续冲压加工场景，在电子接插件、小型家电五金结构件、汽车轻量化冲压小件的量产线上应用广泛，区别于单工序冲模需要多次周转定位的作业模式，该结构可在单次滑块行程内完成多道序的连续加工，能将卷料经开卷校平后直接送入模内，依次完成冲裁、弯曲、成型、落料全流程作业，省去工序间转运、重复定位的辅助时间，适配高速冲床的连续作业节拍，单条产线的班产效率可达到单工序模的6-8倍，同时能避免多工序重复装夹带来的定位误差，稳定保障冲压件的尺寸一致性。

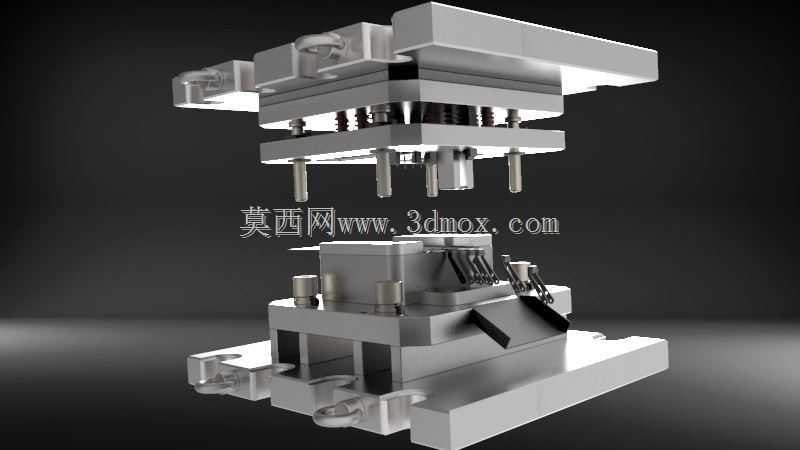

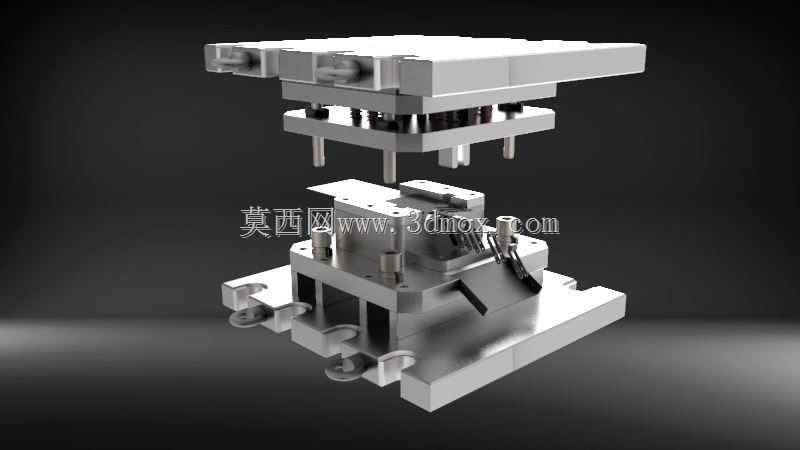

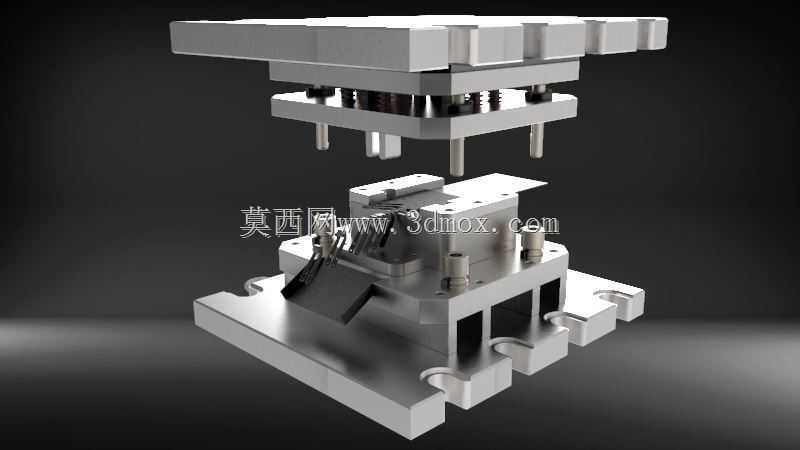

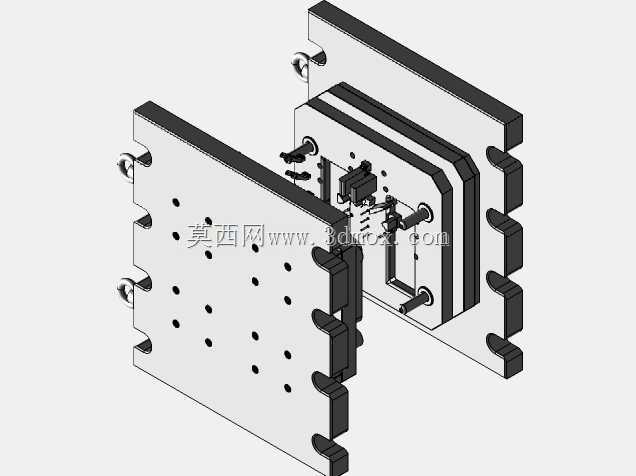

　　从结构功能分区来看，整套工装分为上模、下模两大主体部分，上模部分通过模柄与冲床滑块连接，随滑块做上下往复运动，内部集成了各工位的凸模、弹性卸料组件、内导柱导套、小导正销结构，其中弹性卸料板采用独立的矩形弹簧提供卸料力，可在凸模接触料带前先压紧料带，防止薄料冲压过程中出现翘曲、移位，导正销分布在每个成型工位的进料侧，在冲压前先插入料带上预冲的定位孔内，修正送料机带来的步距误差，保证各工位的加工位置精度。下模部分固定在冲床工作台面，集成了各工位对应的凹模镶块、浮料销、顶出机构、废料排出通道，浮料销均匀分布在料带行进路径的两侧，在每次上模回程后将料带顶起至略高于凹模表面的高度，避免料带行进时与凹模表面的成型凸起发生剐蹭，保证送料顺畅。

　　设计过程中首先需要匹配对应冲床的安装参数，上模座的安装槽尺寸、模柄直径、闭合高度范围都要适配常用的开式或闭式高速冲床参数，下模座的安装槽、压板固定位预留足够的装夹空间，同时要核算模具的整体闭合高度，保证在冲床的最大、最小装模高度区间内，留足5-10mm的调整余量。工位排布遵循先冲切定位孔、再冲裁余料、后逐步成型、最后落料的逻辑，将冲裁工位放在前段，避免成型后料带刚性变化影响冲裁断面质量，弯曲、拉伸等成型工位依次排布在中段，相邻工位之间保留足够的安全间距，防止凸模、凹模之间发生结构干涉，同时将成型力较大的工位尽量布置在模具中心区域，避免冲压过程中承受偏载，导致导柱导套异常磨损、冲压件出现毛刺不均的问题。

　　导向系统采用双重导向结构，上、下模座之间配置四组独立的外导柱导套，保证上下模合模时的整体对中精度，卸料板与上模座之间另外配置小直径内导柱，对卸料板的运动做精准导向，避免卸料板在压紧料带时出现偏斜，损伤凸模刃口。所有冲裁、成型的工作部件都采用镶块式结构，而非整体式凹模、凸模，在刃口出现磨损、崩缺时，可单独拆卸对应镶块进行刃磨或更换，无需将整套模具从冲床上拆下，大幅降低后期维护的时间成本。废料通道的设计顺着冲裁位置的下方直接通到下模座底面，冲裁产生的边角废料可直接顺着通道滑落至冲床下方的废料收集槽内，避免废料堆积在模腔内硌伤料带或损坏刃口。

　　料带的抬升高度根据成型凸起的最大高度做匹配设计，浮料销的顶出行程保证料带顶起后，所有成型部位都完全脱离凹模型腔，送料过程中不会出现卡滞，顶出弹簧的弹力根据料带宽度、材料厚度做匹配，保证顶出力均匀，不会出现单侧顶起导致料带歪斜的问题。在最后落料工位前设置空工位，预留出后续如果需要增加成型工序的改造空间，无需大幅调整整套模具的工位排布和整体尺寸，延长工装的适配生命周期。整套结构的刚性设计上，上、下模座采用45号钢调质处理，保证足够的结构强度，在高速连续冲压的交变载荷下不会出现变形，所有工作刃口部位采用合金工具钢淬火处理，保证刃口的耐磨性和使用寿命，适配大批量连续生产的作业需求。
