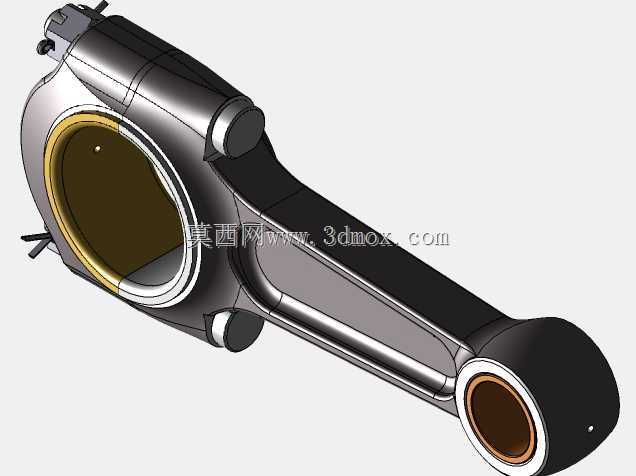

汽车发动机连杆结构三维数模

　　作为发动机曲柄连杆机构的核心受力构件，连杆的作用是将活塞承受的燃烧爆发压力传递给曲轴，把活塞的往复直线运动转换为曲轴的旋转运动，整套动力输出的扭矩传递全靠这根构件完成衔接，其结构可靠性直接决定了发动机的运转寿命与动力输出稳定性。从实际装机场景来看，这类连杆广泛适配小排量乘用车的汽油发动机，日常运转过程中要承受周期性变化的气体压力、往复惯性力以及冲击力，交变载荷的作用工况对构件的刚度、强度、抗疲劳性能都有极高要求，设计阶段需要同时兼顾轻量化与结构强度的平衡，避免高转速工况下出现杆身弯曲、大头变形、轴瓦烧蚀等常见失效问题。

　　从结构设计逻辑来看，该连杆采用分体式大头设计，大头端与曲轴的连杆轴颈配合，配套轴瓦安装位做了精准的止口定位设计，保证装配后轴瓦不会出现周向转动或轴向窜动；小头端与活塞销配合，内部预留了衬套压装空间，工作过程中可以缓冲活塞销传递的往复冲击，降低配合面的磨损速率。杆身采用变截面工字形结构，这种结构形式是经过长期工程验证的最优方案——在相同截面积下，工字形截面的抗弯、抗扭刚度远高于矩形或圆形截面，同时能最大程度降低构件自身重量，减少往复运动产生的惯性力，适配发动机高转速运转的工况需求。杆身与大小头的过渡位置全部采用大圆角平滑过渡，从根源上避免应力集中，防止交变载荷作用下过渡位置出现疲劳裂纹。

　　从安装边界与尺寸配合来看，设计阶段需要严格控制大小头孔的中心距公差，这个尺寸直接影响发动机的压缩比，公差过大会导致压缩比偏差，引发发动机爆震、动力不足等问题；大头孔的圆柱度、表面粗糙度要求极高，装配后要保证轴瓦与孔壁的贴合度达到90%以上，避免局部接触应力过大造成轴瓦异常磨损。小头孔的尺寸需要与活塞销、衬套的过盈量匹配，压装衬套后还要保证内孔的圆度，防止活塞销卡滞引发活塞偏磨。连杆大头的螺栓安装孔位置度需要严格管控，保证连杆盖与杆身装配后接合面完全贴合，螺栓预紧力按照工艺要求分步拧紧后，大头孔不会出现失圆变形，避免运转过程中出现轴颈拉伤、抱轴等严重故障。

　　实际工程应用中，这类连杆的选材通常采用调质合金钢，毛坯经过模锻成型后再进行调质热处理，保证芯部韧性与表面强度的匹配，大小头孔的精加工需要在专用镗床上完成，部分高性能机型还会对杆身进行喷丸强化处理，进一步提升表面抗疲劳性能。建模过程中需要重点关注各个配合面的尺寸公差、形位公差标注逻辑，所有过渡圆角、卸载槽的结构都要符合加工工艺要求，避免出现无法加工的尖锐内角或者应力集中的薄弱结构。同时要考虑装配工艺的可行性，连杆盖的定位方式、螺栓的沉头深度、轴瓦的定位凸台槽位置都要与实际装机状态完全一致，保证数模可以直接用于后续的工程分析、工艺编制以及工装设计环节，不需要额外做结构修正。
