铝型材框架式平移门机构三维设计

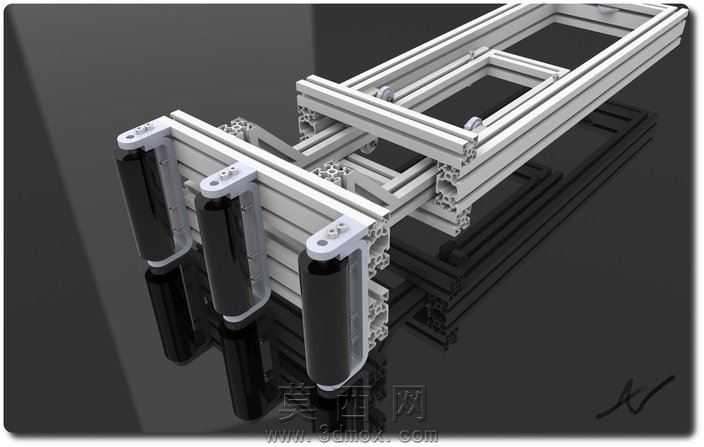

本作品为铝型材搭建的平移式门机构三维模型，建模过程严格遵循工业铝型材的标准装配规范，首先完成欧标铝型材的截面轮廓绘制，通过拉伸、布尔运算生成不同长度的型材基体，再对型材端面、槽口位置做精准的特征处理，保证后续角件、螺栓等连接件的装配位置完全匹配实际工业型材的安装尺寸。模型整体采用双层框架嵌套结构，外层为固定支撑框架，内层为可滑动的门体框架，滑动副采用内嵌式滚轮导轨结构，滚轮与铝型材槽道的配合间隙经过参数化调整，既保证滑动顺畅无卡滞，又避免间隙过大产生晃动。门体侧边搭载三个圆柱形气动缓冲元件，建模时还原了元件的端盖固定座、缸筒、缓冲杆的完整结构，固定座与铝型材框架的连接采用标准T型螺栓装配逻辑，固定孔位、沉槽结构完全符合实际安装要求。渲染阶段采用哑光银金属材质模拟铝型材的阳极氧化表面质感，对型材槽道的内凹面做细微的粗糙度调整，还原真实铝型材的漫反射效果；气动元件的缸筒采用半哑光黑色工程塑料材质，端盖采用亮银色金属材质，通过材质区分清晰展现不同部件的功能属性；场景采用深色反光地面，添加柔和的环境光与定向补光，突出框架的层叠结构与部件的装配关系，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路围绕模块化装配展开，所有铝型材的长度参数均可调整，连接件、气动元件均采用标准化接口，可根据实际门体尺寸快速修改框架参数，适配不同规格的设备防护门、车间隔断门的使用需求，滑动结构与缓冲元件的搭配，可实现门体开合过程的平稳减速，避免刚性碰撞产生的噪音与结构损伤，整体模型的装配逻辑完全符合工业现场的实际安装流程，可直接用于方案展示、结构验证与装配指导。
