皮格农克雷梅尔齿轮齿条啮合传动结构

　　这套齿轮齿条啮合结构，核心是通过圆柱直齿轮与直齿齿条的连续啮合，将旋转运动与直线往复运动做双向转换，在各类需要精准直线位移输出的工业场景中应用十分广泛。从实际工况适配来看，这类结构常出现在自动化生产线的工位横移机构、机床的轴向进给单元、物料搬运设备的升降推送模组，甚至小型起重设备的行程驱动段，相比丝杠传动，它能适配更长的行程布局，不会因为丝杠长度增加出现挠曲变形的问题，安装时只要保证齿条拼接段的齿距累计误差控制在允许范围内，就能实现数米甚至十余米的连续直线传动。

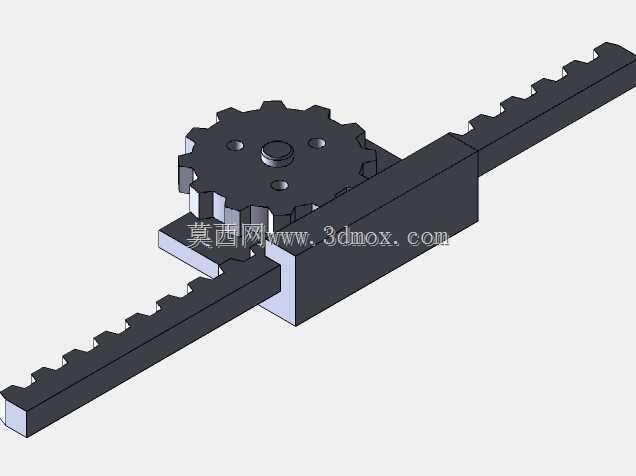

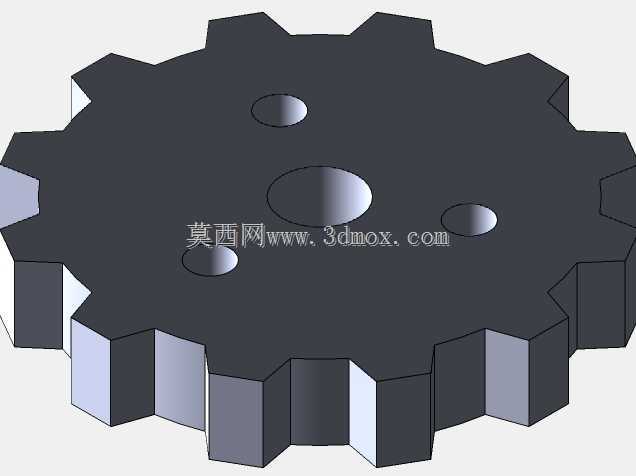

　　从功能特性上看，这套结构的齿轮采用辐板式结构，中心预留轴孔与键槽安装位，可直接与驱动电机的输出轴或减速器的输出端连接，轮齿做了等距渐开线齿形设计，啮合过程中重合度稳定，传动时的冲击载荷小，能保证动力传递的平顺性；配套的齿条为长条形直齿结构，齿形参数与齿轮完全匹配，背部为平直安装基准面，可通过沉头螺栓直接固定在设备的机架安装面上，安装时不需要复杂的定位工装，只要保证齿条的齿向与直线运动方向平行，齿轮与齿条的啮合侧隙调整到合理范围，就能避免卡滞或传动空程过大的问题。

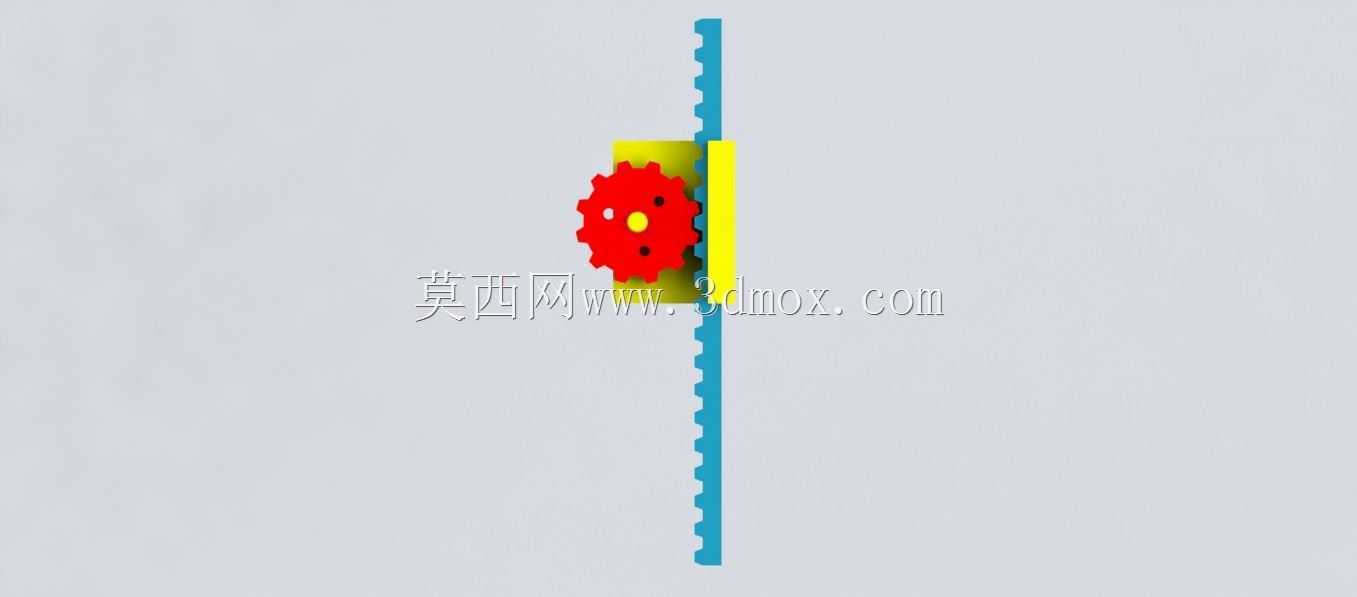

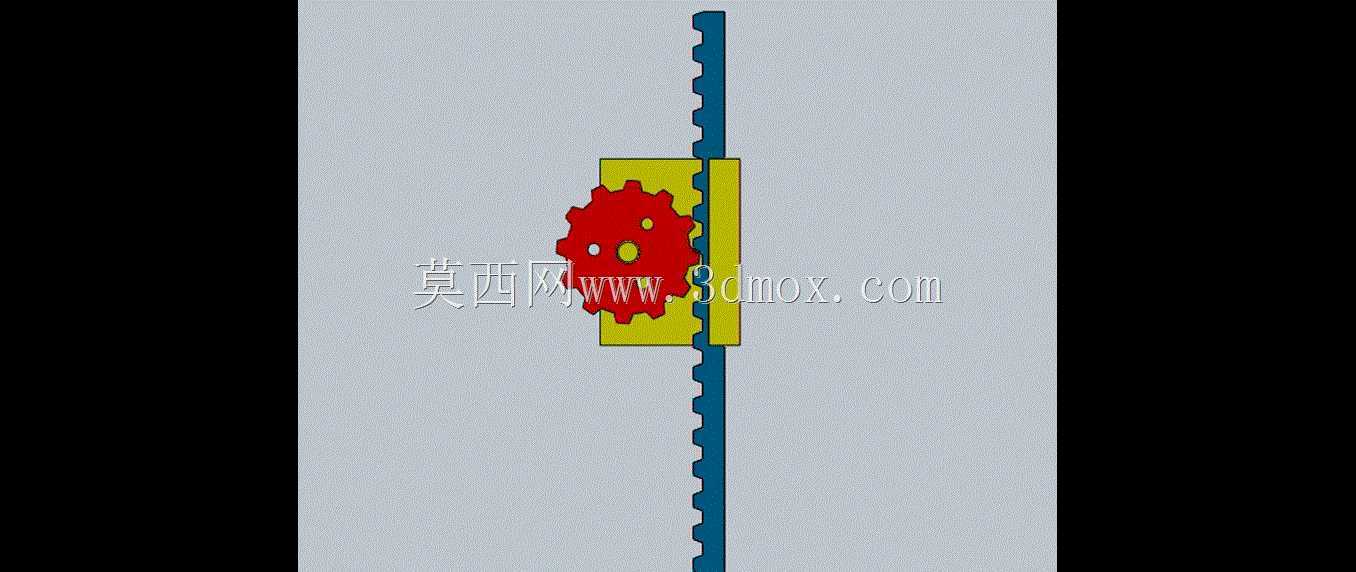

　　设计思路上，这套结构优先考虑了传动的互换性与安装便捷性，齿轮的齿顶圆、分度圆参数均遵循通用机械传动的标准模数设计，后期维护更换时不需要单独定制非标配件，齿条的截面尺寸做了等强度优化，在保证齿根抗弯强度的前提下，尽可能缩减了齿条的整体厚度，降低整套传动组件的自重；齿轮与齿条的啮合位置设置了侧向导向限位结构，也就是图中齿轮两侧的黄色挡板，能避免齿轮在传动过程中出现轴向窜动，保证轮齿始终沿齿宽方向全齿面啮合，减少偏载带来的齿面异常磨损。

　　从安装边界与尺寸适配角度来说，这套结构的齿轮轴向安装尺寸紧凑，中心轴孔的高度与齿条安装基准面的距离为固定中心距，安装时只要保证驱动单元的安装座定位面与齿条安装面的垂直距离符合中心距要求，就能快速完成装配，不需要反复调整啮合间隙；齿条的单段长度可根据实际行程需求拼接，拼接处的齿面做了对齐定位槽设计，能避免拼接段出现齿距错位，齿轮的宽度略小于齿条的齿面宽度，允许安装时存在少量的轴向位置偏差，降低了机架加工的精度要求，适配多数普通加工精度的设备机架安装条件。

　　在实际使用中，这类齿轮齿条传动结构可根据负载大小调整模数参数，重载场景下可选用更大模数的齿形搭配，轻载高速场景下可选用小模数细齿结构，传动效率能稳定保持在较高水平，不会像带传动那样出现打滑丢转的问题，也不像链传动那样存在瞬时传动比波动的情况，对于需要精准控制直线位移距离的场合，搭配编码器做位置反馈，就能实现毫米级的定位精度，完全能满足多数工业设备的直线传动需求。日常维护时只需要定期在齿面涂抹润滑脂，就能有效降低齿面磨损，延长整套结构的使用寿命，不需要复杂的日常保养操作，适配工厂车间的常规设备维护节奏。
