六针圆形电连接器结构设计方案

项目分类:通用五金配件 发布时间:2021-12-04 ID:436394
  • 六针圆形电连接器结构设计方案

  在机载设备舱、舰载电子机柜、野外测控方舱这类对连接可靠性要求严苛的场景里,多针圆形连接器一直是信号与小功率电源互连的首选方案,本次设计的六针圆形连接器,正是针对小点位信号传输场景做的结构优化。不同于矩形连接器的直插卡扣结构,圆形连接器的螺纹旋合结构天生自带抗振动、防松脱的属性,在设备存在持续振动、冲击的工况下,不会出现插针接触偏移、信号瞬断的问题,这也是军工、航空航天领域长期沿用圆形互连结构的核心原因。

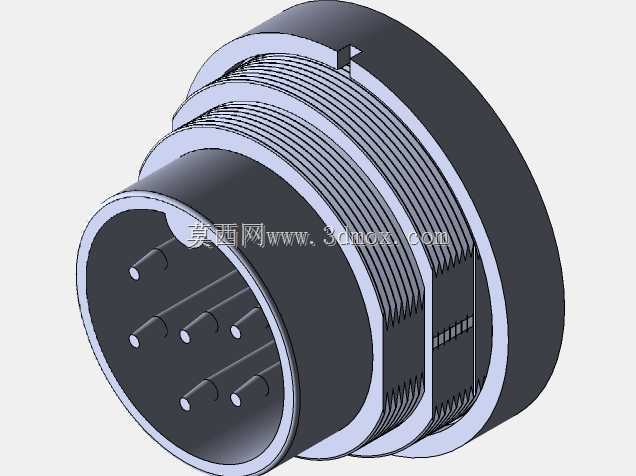

  从实际使用需求出发,这款六针连接器的接触件采用插针插孔配对形式,六个接触件沿圆周方向均匀排布,相邻插针之间设置绝缘隔筋,避免相邻点位之间出现爬电、信号串扰的问题,接触件的接触端采用弹性收口结构,插合后能保证足够的接触正压力,在高低温交变、湿热盐雾环境下依然能维持稳定的接触电阻。外壳部分采用带外螺纹的阶梯式结构,前端的密封槽位可适配O型密封圈,实现插合面的IP67级密封,防止户外使用时雨水、沙尘进入连接器内部造成接触失效;外壳的滚花段设计在靠近尾部的位置,方便操作人员徒手旋合锁紧,不需要额外借助扳手类工具,提升狭小安装空间内的操作便利性。

  设计过程中首先要考虑安装边界的适配性,这类连接器通常采用面板开孔安装的形式,安装法兰的厚度控制在3mm,适配常见的1.5-4mm厚度的设备面板,法兰上的两个定位销孔沿对角布置,能防止安装时出现角度错位,保证插合时插针与插孔的对位精度。连接器的整体轴向长度控制在合理范围,不会在设备内部占用过多走线空间,尾部的线缆入口处设计有应力消除结构,线缆压接完成后可通过尾部的压紧螺母固定线缆护套,避免线缆拖拽时直接拉扯接触件的压接点,造成焊点脱落、接触件松脱的问题。

  接触件的载流能力按照每路5A的常规信号传输需求设计,接触件的直径选用1.0mm规格,铜合金基体表面镀金处理,既保证导电性能,也提升抗腐蚀能力,适配-55℃到125℃的工作温度范围。绝缘基座采用热固性工程塑料模压成型,具备足够的介电强度与结构强度,能承受1000V的工频耐压测试不出现击穿、飞弧现象。和同点位的矩形连接器相比,圆形结构的外壳受力更均匀,在受到侧向冲击力时,外壳能将外力均匀分散到安装法兰上,不会出现局部应力集中导致的壳体开裂问题;当然圆形结构在面板上阵列排布时,相邻连接器之间需要预留足够的旋合操作空间,会比矩形连接器占用更多的面板面积,因此这类六针规格的连接器更适合点位不多、对可靠性要求高的单路信号互连场景,而非高密度布线的机柜内部使用。

  在建模过程中,需要重点保证螺纹的配合精度、插针的同轴度以及密封槽的尺寸公差,螺纹采用公制细牙螺纹,螺距1.5mm,旋合长度控制在5个螺距,既保证足够的连接强度,也不会因为旋合行程过长增加操作时间。插针与绝缘基座之间采用过盈配合固定,过盈量控制在0.02-0.03mm,既保证接触件不会在基座内转动或轴向窜动,也不会因为过盈量过大导致绝缘基座开裂。所有的棱角位置都做了R0.3的圆角处理,避免安装操作时划伤操作人员,也防止应力集中导致的零件开裂问题。
