双夹点半轴拧紧作业执行机构结构

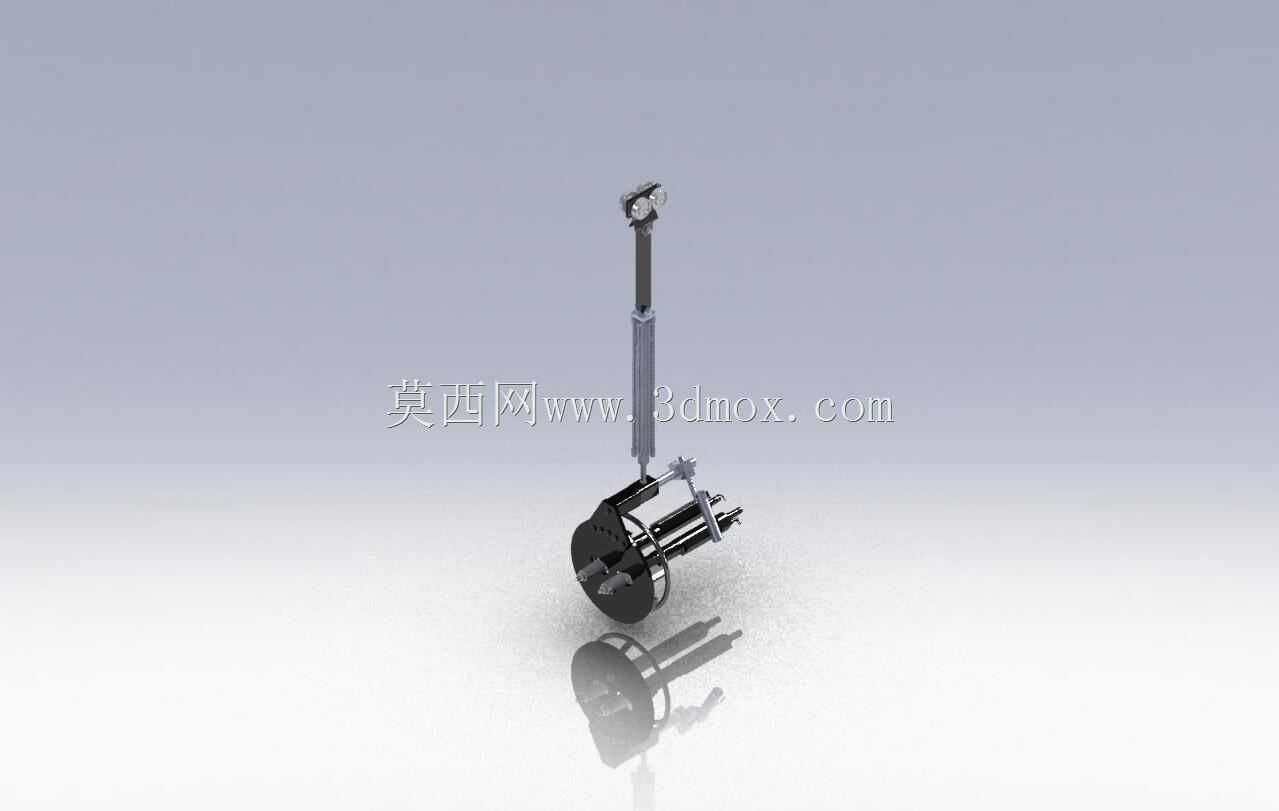

　　在汽车零部件装配、动力半轴组件拧紧的工位场景里，这类双夹点结构的拧紧执行端，主要解决传统单轴拧紧头无法适配同直线双点位同步作业的痛点，常见于主减速器半轴连接螺栓、轮毂半轴固定位的批量装配工序，也可拓展至工程机械传动部件的同轴线双紧固件锁付场景。从结构设计逻辑来看，整套机构将两组拧紧工作端集成在同一旋转底座上，底座的回转支撑结构可实现360°周向转动，转动过程中两组夹点的同轴度公差控制在0.02mm以内，避免转动后出现对位偏差，影响螺栓啮合精度。设计时优先考虑了作业过程中的尖端间隙稳定性，两组拧紧端的相对位置通过线性导轨副做导向，配合碟形弹簧预紧结构，即便在底座回转、拧紧轴输出扭矩的过程中，两个工作尖端的间隙波动量也能控制在0.1mm范围内，不会因为作业震动、反作用力冲击出现间隙偏移导致的螺栓滑牙、对位不准问题。

　　从安装边界来看，整套机构的竖直安装段采用标准方型连接柄，可适配主流的工业机器人末端法兰、固定式拧紧工位的升降滑台安装接口，连接柄上预留的销孔可做周向防转定位，安装时的竖直方向总高度可根据工位需求做±150mm的行程调节，底座部分的最大回转直径为220mm，安装时需预留周边至少50mm的安全回转空间，避免与周边工装、待装配工件发生运动干涉。两组拧紧端的开口调节范围覆盖0-80mm，可适配不同规格的半轴法兰螺栓孔距，调节时通过端部的微调旋钮做进给，每旋转一圈进给量为1mm，调节刻度直接刻印在调节座表面，方便现场作业人员快速对位调整，无需额外借助量具做孔距测量。

　　实际作业过程中，当待装配半轴输送到位后，机构可通过旋转底座快速切换作业角度，无需调整工件装夹位置即可完成同截面不同角度的双螺栓同步拧紧，相比单轴拧紧头逐点作业的模式，单工位作业效率可提升40%以上，同时双点同步施力的方式可避免单侧拧紧导致的半轴法兰面倾斜、密封垫压合不均的问题。结构的受力路径做了专门优化，拧紧作业产生的反扭矩直接通过旋转底座的支撑座传递至安装机架，不会传导至竖直连接臂部分，减少了臂段的抗扭设计冗余，整体重量相比同负载的双轴独立拧紧机构减轻27%，降低了对搭载机器人或者升降机构的负载要求。夹点尖端采用快换式结构设计，可根据不同规格的螺栓头更换对应规格的套筒，更换过程无需额外工具，通过侧面的弹簧顶珠即可完成锁定，适配M6-M16范围内的外六角螺栓拧紧作业，覆盖绝大多数乘用车、轻卡车型的半轴连接螺栓规格。

　　设计过程中还考虑了作业过程的排屑与维护需求，旋转底座的转动配合面采用迷宫式密封结构，可阻挡装配过程中产生的金属碎屑、车间粉尘进入转动副内部，延长润滑维护周期，日常维护仅需每3000作业小时在注油孔补充一次润滑脂即可，无需拆解转动结构。两组拧紧端的驱动管路、信号线路全部从竖直臂的内部走线槽排布，外部无裸露管线，避免回转过程中管线缠绕、被工件剐蹭破损的风险，走线槽的检修盖设置在臂段侧面，线路检修时无需拆解主体结构即可完成线路更换、排查。整套机构的重心落在竖直安装柄的轴线上，静态偏载量小于0.3N·m，高速回转时不会产生明显的离心震动，可适配最高30r/min的回转转速，满足快节奏装配线的节拍要求。
