博世角磨机辅助握持操作手柄结构

　　这款角磨机辅助手柄是配套博世士乐1602系列角磨机使用的操作握持部件，在角磨机的实际打磨、切割、磨削作业场景中，承担着分散操作受力、提升设备操控稳定性的核心作用。手持角磨机作业时，操作人员通常单手握持设备主把手，另一只手握持该辅助手柄，以此平衡打磨过程中砂轮片接触工件产生的反扭矩，避免设备偏转打滑，尤其在金属焊缝打磨、石材切割、型材坡口加工这类需要持续施加进给压力的工况下，辅助手柄的结构合理性直接影响操作的可控性与作业精度。

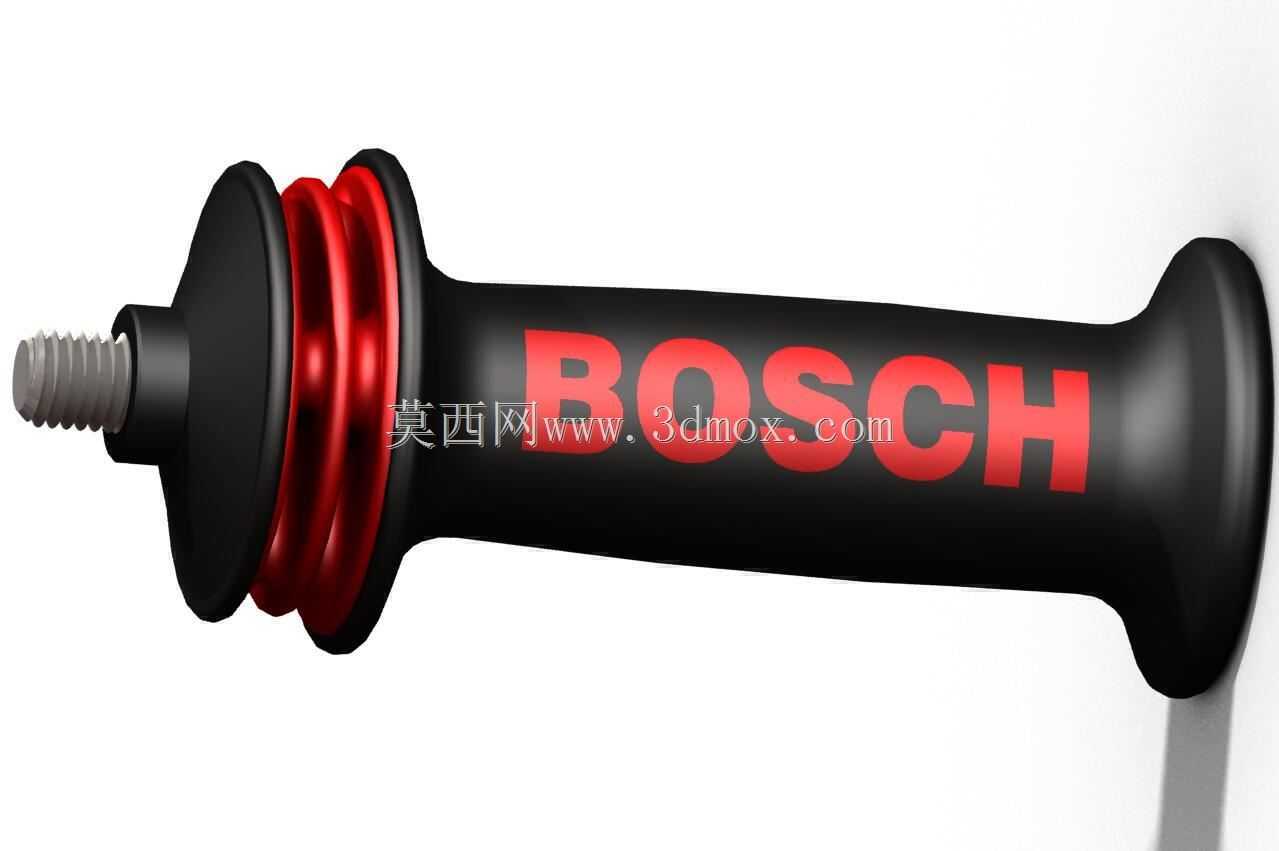

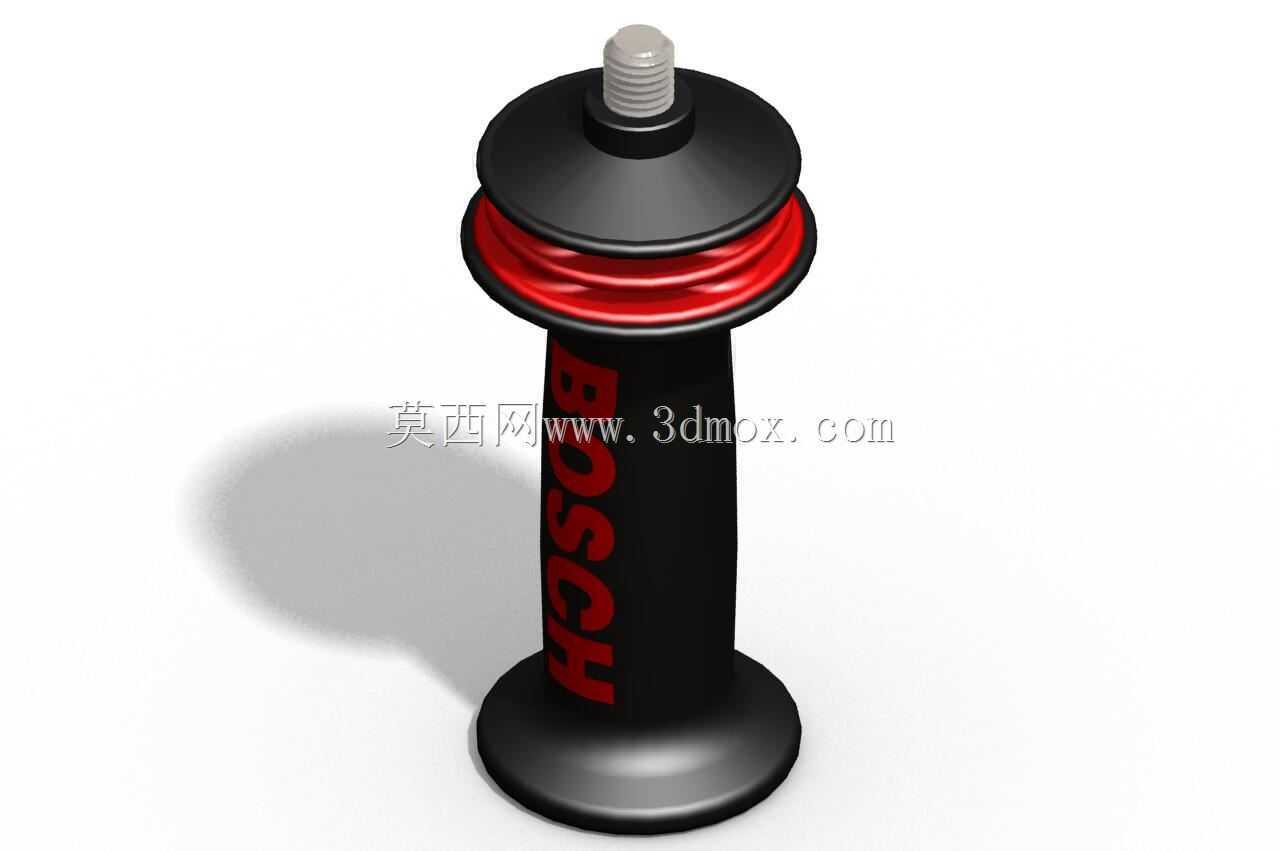

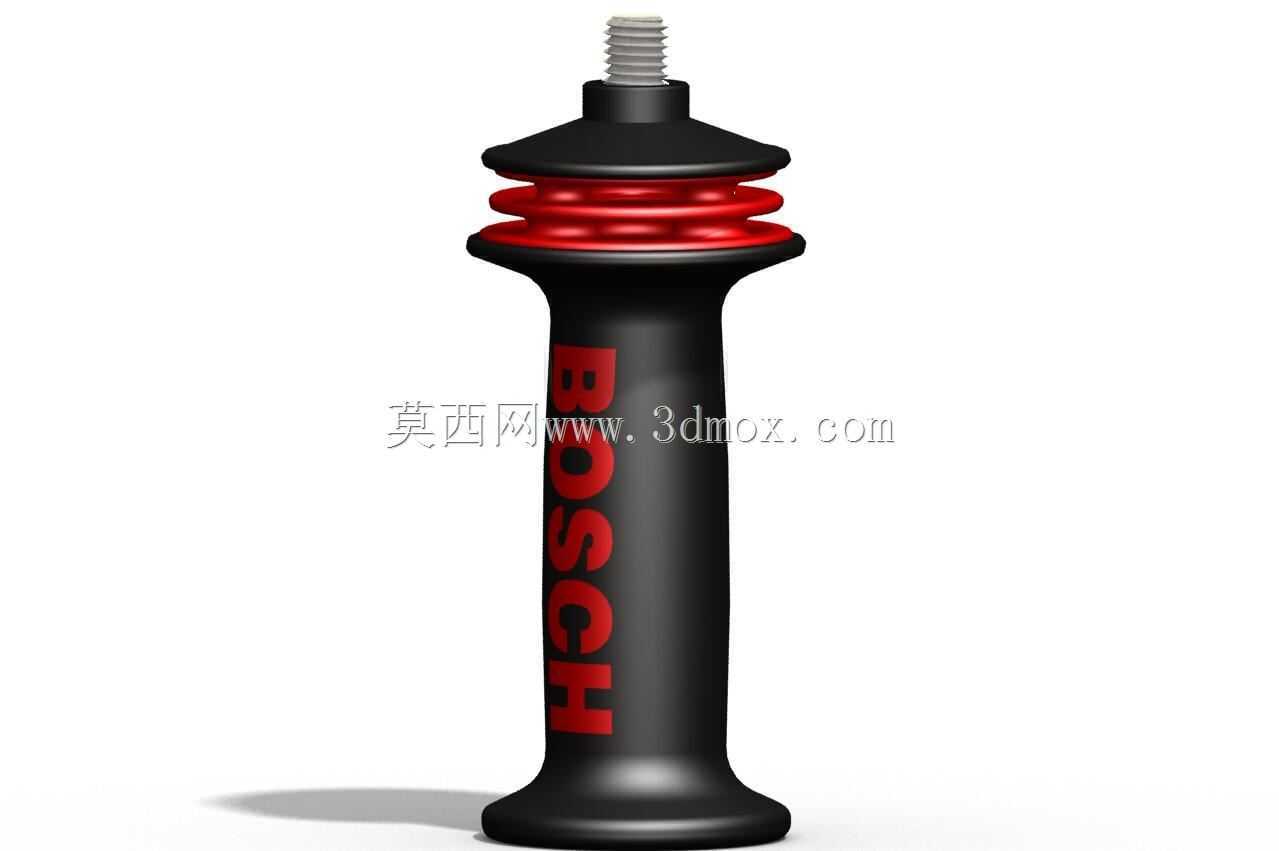

　　从功能特性来看，这款手柄采用了双法兰限位的结构设计，靠近设备安装端的位置设置了两道凸起的红色弹性挡圈结构，该结构一方面可以在手部握持时形成物理限位，避免作业过程中手部因为设备震动向安装端滑移，触碰转动的砂轮护罩或者加工工件，提升操作安全性；另一方面，弹性材质的挡圈可以吸收部分设备传递过来的高频震动，降低长时间作业带来的手部疲劳。手柄主体的握持段采用了符合人体工学的微弧收腰造型，表面做了哑光防滑处理，握持时手掌与手柄表面的接触压力分布更均匀，不会出现局部应力集中导致的握持不适感，即使佩戴劳保手套操作也能获得足够的摩擦阻力，不会出现脱手风险。手柄的尾端做了扩径的挡边设计，同样起到手部滑移限位的作用，在侧向施压打磨时，尾端挡边可以抵住手掌根部，让操作人员可以更稳定地施加侧向进给压力，应对大切削量的打磨作业需求。

　　设计思路上，这款手柄优先考虑了作业场景下的可靠性与操作舒适度，安装端采用标准的螺纹连接结构，螺纹规格匹配对应型号角磨机的侧装安装孔位，安装时无需额外转接件，直接旋入即可完成固定，螺纹段的长度经过匹配设计，旋入后可以保证足够的连接强度，即使在大负载打磨产生的交变载荷下，也不会出现螺纹松脱或者断裂的问题。手柄的主体材质选用高强度工程塑料，兼顾结构强度与轻量化要求，不会给整机增加过多额外重量，同时工程塑料的减震性能优于金属材质，可以有效阻隔电机与砂轮转动产生的震动传递到操作人员手部。红色挡圈部分采用软质弹性体材料，与主体硬塑结构通过二次注塑成型结合，连接强度可靠，不会出现长期使用后挡圈移位、脱落的问题。

　　从安装边界与尺寸适配来看，这款手柄的安装螺纹为角磨机侧柄通用标准规格，除了适配指定型号的博世角磨机外，也可兼容同规格安装孔的其他角磨类设备，安装后手柄的轴向长度经过合理设计，握持时操作人员的手臂可以保持自然的施力角度，不会因为手柄过长导致操作力矩过大，也不会因为手柄过短导致握持空间不足。手柄的最大外径控制在适合成年人手掌握持的尺寸范围，握持段的直径适配多数人手的抓握尺度，无论是手型偏大的男性操作人员还是手型偏小的操作人员，都能稳定抓握。安装后手柄的轴线与角磨机主机轴线呈垂直角度，该角度经过人体工学验证，在平磨、立磨、侧磨等不同作业姿态下，手腕都能保持相对舒适的角度，降低长期作业引发的腕部劳损风险。

　　在实际工程应用中，这类辅助手柄属于角磨机的易损配套部件，长期使用后可能因为磕碰、震动老化出现表面磨损、挡圈脱落或者螺纹损伤的问题，替换同结构的手柄可以快速恢复设备的操作性能，不需要更换整机，能够有效降低设备维护成本。建模过程中还原了手柄各部位的细节特征，包括表面的品牌标识区域、挡圈的弧度细节、螺纹段的牙型结构、尾端挡边的过渡圆角，所有结构的尺寸比例均按照实物测绘还原，可用于设备配件的结构参考、维修替换件的设计验证，也可作为手持电动工具人机交互结构设计的参考案例，帮助结构设计人员优化手持类工具的握持结构，提升产品的操作体验与安全性能。
