发动机装配线受电弓反作用臂结构

　　在柴油发动机整机装配的产线工位上，螺栓拧紧作业是覆盖缸盖、飞轮、油底壳等多个核心部件装配的关键工序，常规手持电动螺丝刀在大扭矩输出工况下，会将反作用力直接传递至操作工人手腕、手臂，长期作业易引发职业性劳损，同时人工握持无法保证拧紧枪的进给轨迹稳定，容易出现螺栓偏斜、扭矩超差、漏拧等质量问题，这类工位就需要配套专用的反作用力支撑臂来承接反扭，同时给操作端提供顺滑的移动自由度。这套受电弓式反作用臂，就是针对约翰迪尔巴西黑山工厂的M系列柴油发动机装配线定制开发的拧紧辅助工装，适配博世力士乐ESA100S系列定扭矩电动螺丝刀，专门用来覆盖发动机缸盖周边、侧置附件等多位置的螺栓拧紧作业，解决大扭矩拧紧时的反力卸荷问题，同时降低工人的操作负重。

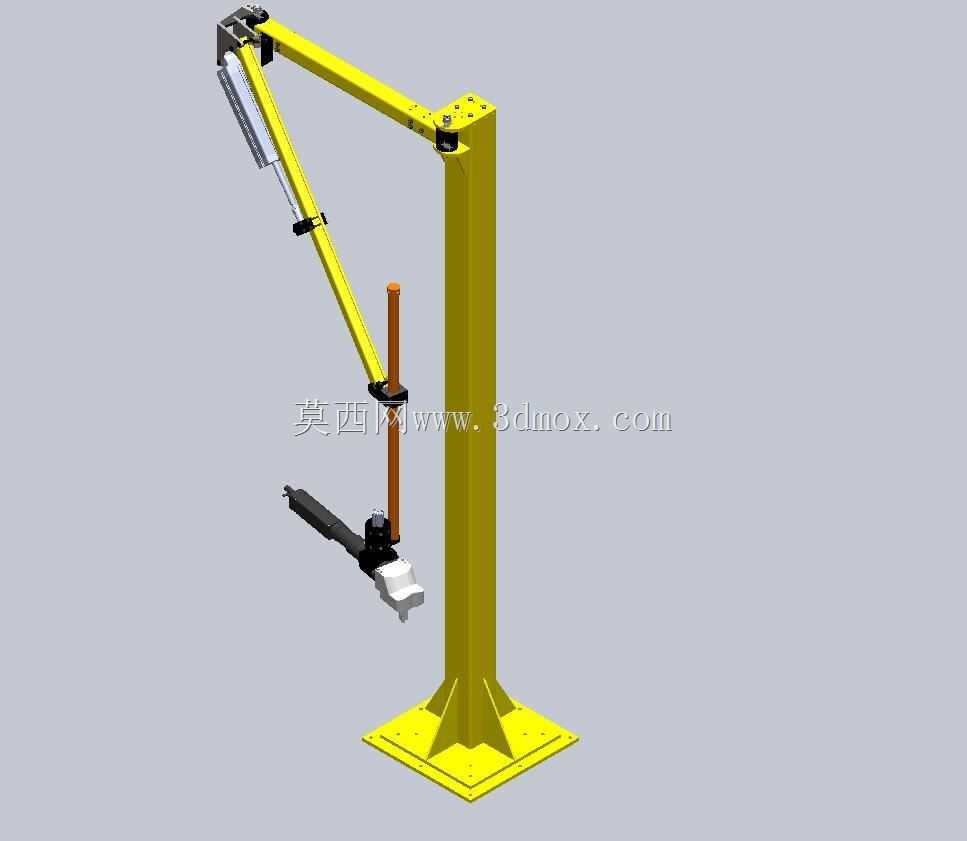

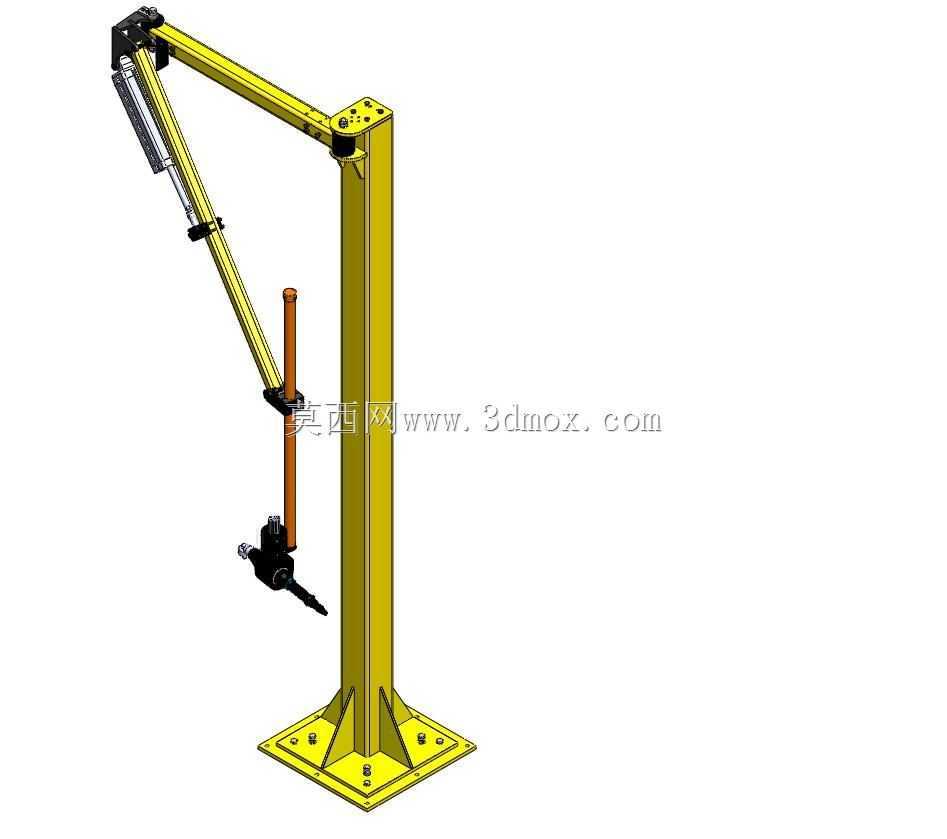

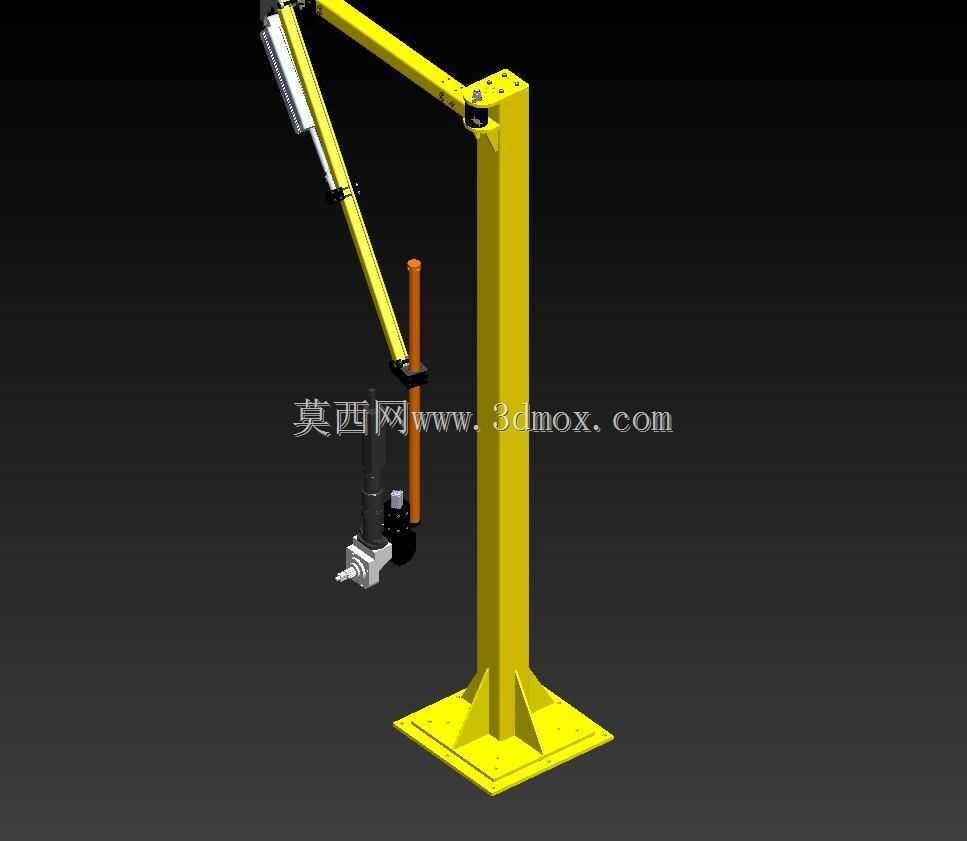

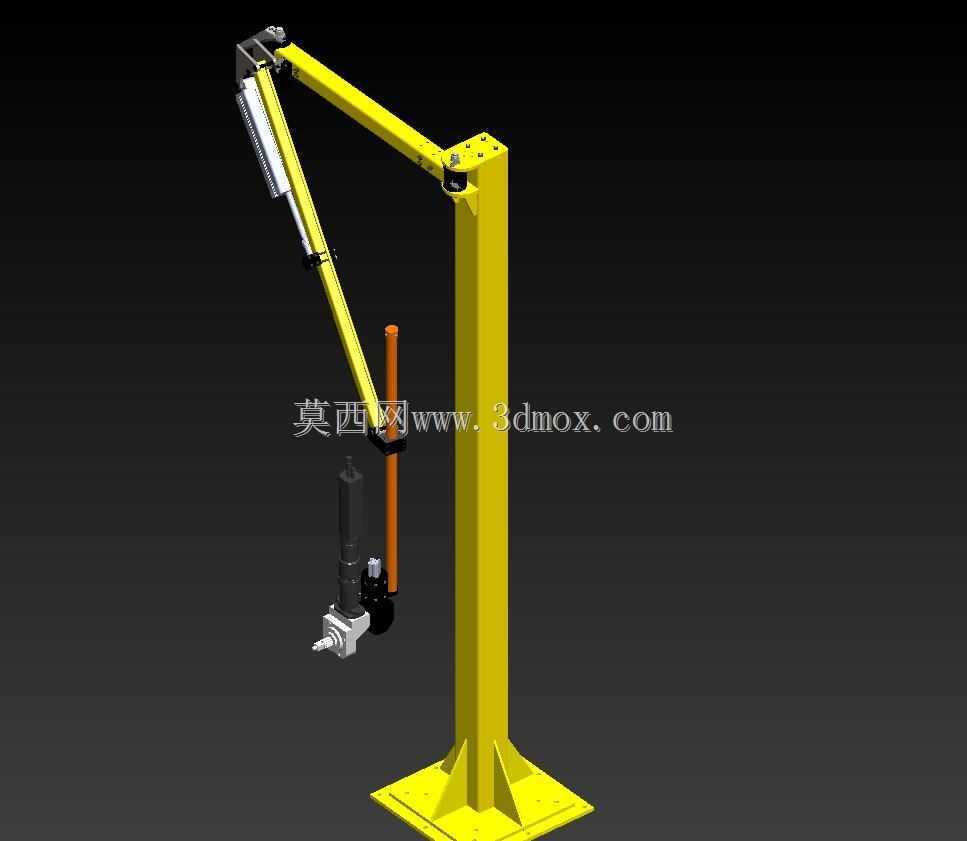

　　整套臂架采用立式立柱安装结构，主立柱采用80mm×80mm×1010mm的方形空心型钢制作，底部搭配带加强筋的方形安装法兰盘，可通过膨胀螺栓直接固定在车间混凝土地面，也可根据工位布局通过过渡连接板固定在装配线侧边的钢结构平台上，立柱顶部设置回转支承结构，可实现270°水平方向回转覆盖，足够覆盖单个装配工位前后左右的操作范围，不会出现作业死角。从主立柱顶部引出的第一级平行四边形支臂，采用50mm×50mm×1490mm的方管焊接成型，平行四边形连杆结构自带重力自平衡特性，搭配内置的铅锤调整机构与阻尼调压阀，可根据末端挂载的拧紧枪重量调整平衡力大小，让操作端在垂直120°的移动范围内任意位置都能实现悬停，

　　工人只需要施加很小的力就能带动臂架上下移动，不需要额外托举拧紧枪的重量。支臂末端设置快换连接头，可适配不同规格的螺丝刀夹持支架，夹持支架可实现360°水平回转与垂直方向角度调整，能让拧紧枪垂直对准不同朝向的螺栓安装面，不管是发动机顶面的垂直螺栓，还是侧面的水平螺栓，或是倾斜布置的附件安装螺栓，都能保证拧紧轴与螺栓端面垂直，避免斜向拧紧带来的螺纹滑牙、扭矩不准问题。整套臂架的最大支持杆端高度为1200mm，可覆盖从地面到发动机整机顶面的全部操作高度，末端可承接最大100Nm的拧紧反扭矩，反作用力会通过支臂连杆、主立柱直接传递到地面安装基础，完全不会把反扭传递到操作人员手上，工人只需要扶住操作手柄引导拧紧枪对准螺栓位置即可，

　　大幅降低操作强度。设计过程中特意在支臂的关节位置设置了可调阻尼块，避免臂架在快速移动时出现过冲、碰撞工件的问题，同时所有管线都内置在方管臂内部，不会出现管线外露剐蹭工件、勾挂工装的问题，臂架表面采用醒目的工业黄喷塑处理，符合车间安全视觉标识要求，关节转动位置都加装了防尘密封圈，可适应装配车间存在少量油污、粉尘的工作环境，日常只需要定期给回转支承加注润滑脂即可，维护成本极低。在实际产线应用中，这套反作用臂可将单颗螺栓的拧紧对位时间缩短近40%，同时完全消除大扭矩拧紧时的反力冲击，既提升了装配效率，也能稳定保证螺栓拧紧质量，降低人工操作带来的质量波动，适合在大扭矩拧紧工位、多品种小批量装配工位推广使用，可根据不同工位的操作范围、拧紧扭矩大小调整臂长、立柱高度与平衡阻尼参数，适配不同规格的拧紧工具与作业场景。
