奇石乐500型扭矩检测传感装置结构

　　在旋转动力系统的测试与运行监控环节，扭矩参数的精准采集是判断动力输出效率、轴系负载状态、传动部件损耗程度的核心依据，这款扭矩检测装置的结构设计，正是围绕旋转轴系的扭矩测量需求展开，适配多类动力传动场景的安装与使用要求。从实际应用场景来看，这类传感装置可覆盖台架测试与在线运行监测两类工况：台架测试场景下，可配套发动机、曲轴组件、齿轮箱、变速器的性能测试台架，采集不同转速、负载工况下的轴系输出扭矩，为动力部件的性能标定、耐久测试提供数据支撑；在线运行场景下，可集成到赛车、乘用车辆、通航飞机、气垫船的动力传动链路中，实时监测运行过程中的轴系扭矩波动，为动力控制系统的扭矩闭环调节、过载保护触发提供实时数据输入，也可用于自行车曲柄、

　　专用测试仪器的扭矩采集环节，覆盖从实验室测试到工业装备、交通载具运行监测的多类场景。从功能特性来看，该装置针对静态扭矩与动态扭矩的不同测量难点做了结构适配：静态扭矩测量场景下，轴系无连续相对转动，信号传输路径稳定，装置可通过轴系连接端的应变感知结构，直接采集轴体受扭产生的微变形量，转换为对应扭矩数值；动态扭矩测量场景下，被测轴处于连续旋转状态，常规有线信号传输无法适配连续转动工况，该装置的结构预留了非接触式磁弹测量、滑环传输、无线遥测、旋转变压器等多类信号传输方案的安装空间，可根据实际测量精度、转速区间、安装空间的需求选择适配的信号传输模块，其中非接触式磁弹测量方案无需在旋转轴上加装额外电子调理模块，

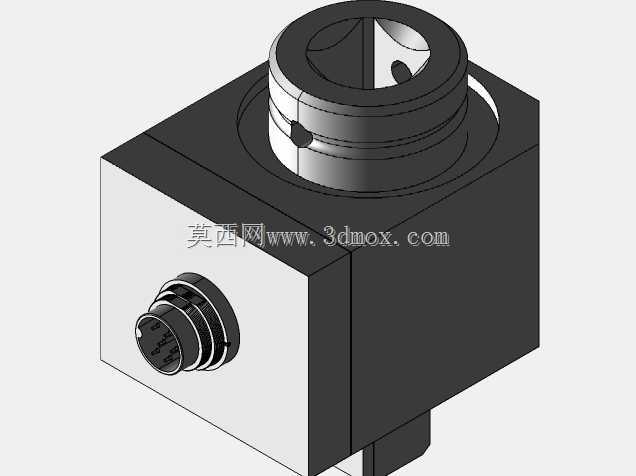

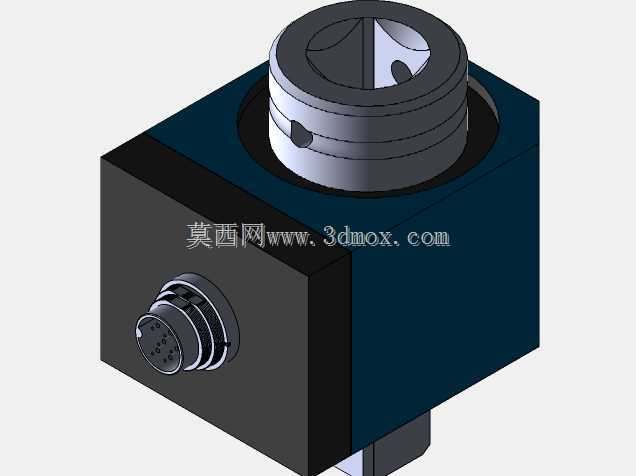

　　通过轴体表面磁畴特性随扭矩产生的规律性变化采集信号，可适配高转速、长周期运行的工况，避免旋转部件加装电子元件带来的可靠性问题；针对部分需要高精度采集的场景，也可在轴体端集成信号调理与模数转换模块，将应变信号转换为数字量后通过非接触方式传输到定子端，输出标准模拟量信号匹配工业控制系统的采集端口，部分版本还可兼容声表面波测量方案，通过轴上集成的微型声表面波器件感知轴体扭转变形，实现无需轴上供电的远程信号读取，进一步提升旋转工况下的测量可靠性。从设计思路来看，该装置采用分体式模块化结构，主体分为下部的方形固定基座与上部的旋转轴连接端两部分：方形基座部分设计为规整的六面体结构，四个侧面均为平整安装面，可根据台架或设备的安装空间选择任意侧面作为固定面，通过螺栓连接实现装置的刚性固定，基座内部预留了定子端信号处理模块、非接触信号接收组件的安装腔体，腔体做了密封结构设计，可阻挡测试现场的油污、粉尘进入内部，保护电子元件的运行稳定性；上部的旋转轴连接端采用带定位卡口的轴孔结构，轴孔内壁加工有键槽与定位止口，可与被测轴实现无间隙配合，避免连接间隙带来的测量滞后与误差，连接端的外圈加工有环形安装槽，可适配不同类型的旋转信号传输组件的安装固定，连接端与基座之间设计有精密轴承支撑结构，可承受轴系传递过程中的径向力与轴向窜动，避免测量过程中轴系偏移带来的附加力干扰扭矩测量精度。从外形尺寸与安装边界来看，

　　该装置的方形基座边长适配常规工业传感器的安装尺寸，可直接替换同规格的老式扭矩传感装置，无需对现有台架或设备的安装位做二次改造；上部旋转连接端的轴孔直径覆盖常用的中小直径动力轴尺寸，轴孔的同轴度公差控制在微米级，保证被测轴安装后与装置的旋转中心重合，避免偏心带来的附加弯矩影响测量结果；装置的整体轴向尺寸紧凑，可适配安装空间局促的动力传动链路，不会过多占用轴系的轴向安装空间，安装时仅需要保证基座固定面的平面度满足要求，被测轴插入轴孔后通过键与锁紧螺母实现轴向与周向固定，即可完成装置的安装，无需复杂的对中调试流程，降低现场安装的操作难度。针对直角齿轮箱这类存在轴向力与扭矩耦合的应用场景，该装置的结构设计也做了针对性适配：基座的轴承支撑结构可承受输入小齿轮传递的轴向反作用力，测量过程中可将轴向力产生的结构应变与扭矩产生的应变做解耦处理，避免轴向力干扰扭矩测量结果，可直接通过轴系应变测量同时获取输入扭矩与轴向负载数据，无需额外加装轴向力传感器，简化测试系统的结构。
