M12规格环形吊环连接紧固件结构

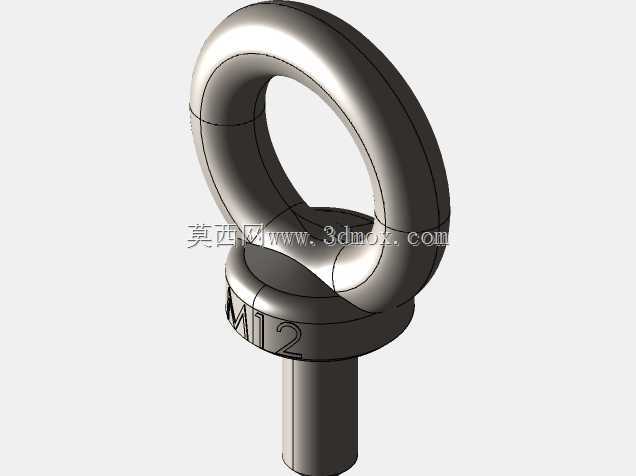

　　在车间起重吊装、户外设备挂载、机电设备安装、管线固定等场景里，这类带环形头部的螺栓是非常常用的受力连接件，很多刚入行的结构设计人员容易把它和普通外六角螺栓混为一谈，实际上两者的受力逻辑、设计校核重点完全不同。从结构上看，这款M12规格的吊环螺栓，头部采用一体锻造成型的封闭环形结构，环体内壁做了圆弧过渡处理，没有尖锐的应力集中棱角，环体下方和螺杆衔接的位置做了加厚的凸台承力结构，避免吊索拉扯时环根位置出现应力断裂，螺杆部分采用标准公制粗牙螺纹，螺纹收尾处和凸台之间留有足够的退刀距离，保证安装时螺纹能够完全旋入安装基座的螺纹孔内，不会出现螺纹顶死导致安装不到位的情况。

　　做这类零件的三维建模时，不能只照着外形画曲面，首先要明确受力边界：环形部分的核心作用是穿入卸扣、吊索或者钢丝绳，所以环的内孔直径要匹配常用的12mm规格吊具的连接尺寸，不能做的过小导致吊具无法穿入，也不能做的过大浪费材料、增加不必要的安装空间占用；环体的截面是圆形截面，建模时要注意截面直径的取值，要满足额定起重量下的拉应力、弯曲应力校核，尤其是环体和下方凸台衔接的位置，要做足够大的圆角过渡，不能直接直角衔接，否则起重受拉时这个位置很容易出现应力集中导致断裂，实际工程里这类吊环螺栓的失效案例，九成以上都出现在环根的衔接位置。

　　安装边界上，这款螺栓使用时需要注意，安装基座的螺纹孔深度要大于螺杆旋入长度至少2个螺距，基座的安装面要加工平整，和螺栓凸台的贴合面不能有倾斜、焊渣或者凸起，否则螺栓安装后会出现附加的弯曲应力，大幅降低额定承载能力；很多现场安装的工人图省事，会在螺栓没有完全拧紧、凸台没有完全贴合安装面的时候就开始挂索起吊，这种情况是非常危险的，因为此时螺栓不仅受拉力，还会承受很大的弯曲力矩，很容易出现断裂坠落的事故。

　　从应用场景延伸来看，这类螺栓除了起重吊装时作为吊点使用，还经常用在户外配电箱、通信基站设备、小型风机设备的挂载固定上，用来穿入钢缆把设备牵拉固定在支架或者墙体上，这时候的受力方向不一定是沿螺杆轴向的，可能会有侧向的拉扯力，所以建模时还要考虑侧向受力下的结构强度，环体的环形结构要保证各个方向受拉时都能顺畅传递力，不会出现卡滞吊索、局部应力过大的问题。设计时还要注意，环形头部的外圆尺寸不能过大，否则在安装空间比较紧凑的设备内部，会和周边的管线、结构件发生干涉，比如在一些小型自动化设备的内部走线固定场景，吊环螺栓的环是用来穿扎带固定线缆的，这时候环的尺寸只要能穿过两根扎带即可，做的过大反而会挤占设备内部的走线空间。

　　很多新手建模时容易犯的错误是把环体和螺杆分开建模再做布尔合并，这样的模型在做有限元分析时，合并位置的网格会出现应力异常，和实际的一体锻造零件的受力情况不符，正确的建模方式应该是从凸台位置开始，用旋转特征做出螺杆和凸台的基体，再用扫描特征做出环形的头部，最后在所有衔接位置倒圆角，保证整个零件的结构是连续的实体，没有拼接的痕迹，这样导出的模型不管是做装配干涉检查，还是做后续的强度校核，都能和实际零件的特性匹配。另外螺纹部分的建模，如果是用来做装配示意，可以用装饰螺纹线代替实体螺纹，减少模型的面数，提升大装配体的运行流畅度，如果是用来做加工工艺仿真，就需要画出准确的实体牙型，保证螺纹的螺距、牙型角和标准公制螺纹一致。

　　在设备选型时，M12规格的吊环螺栓要对应匹配额定载荷，不能超载荷使用，同时要注意，当吊索的拉扯方向和螺杆轴线存在夹角时，额定载荷会随夹角增大而快速降低，这也是结构设计时需要在装配技术要求里明确标注的内容，很多现场事故都是因为斜拉斜吊，超出了螺栓的侧向承载能力导致的。从零件的工艺性来看，这类零件一般采用锻造毛坯再加工螺纹的工艺生产，所以建模时的拔模角度、圆角都要符合锻造工艺的要求，不能出现无法脱模的内凹结构，环体内壁的圆弧要顺滑，不能有突变的截面，否则锻造时容易出现填充不满、内部有砂眼的缺陷，影响零件的整体强度。
