M6规格环形吊环连接螺栓结构设计

　　在中小型设备吊装、工装夹具挂装、电气柜及小型机电设备的缆绳固定场景里，M6规格的环首螺栓是出场率极高的连接件，很多刚入行的结构设计人员容易把它当成普通外六角螺栓做选型校核，实际上这类带环形吊耳的螺栓，受力逻辑和安装边界和普通紧固件有本质区别。从结构设计的角度看，这款环首螺栓的环形部分采用整圈闭合的锻压成型结构，环体内壁做了圆弧过渡处理，没有尖锐的应力集中棱角，当穿入卸扣、钢丝绳套或者吊装带的时候，接触区域是均匀的圆弧面，不会像带切口的挂耳那样在受拉时切割索具表层，也能避免局部应力过大导致环体开裂。螺栓杆部和环形底座的衔接位置做了加大直径的过渡凸台，这个结构不是冗余设计，当螺栓拧入安装基体的时候，凸台下端面会和安装面完全贴合，既可以分散螺栓轴向的拉应力，也能承受小角度的斜向拉力，避免杆部和头部衔接位置出现应力断裂。很多现场安装的故障案例里，就是因为选型时忽略了这个过渡凸台的贴合要求，在安装面不平整、或者螺栓拧入深度不足的情况下强行加载，导致杆部承受附加弯矩，最终出现断裂失效。

　　从安装边界来看，这款M6环首螺栓的螺纹段长度适配常规6-10mm厚度的安装板，拧入基体的有效螺纹深度需要保证不小于1.2倍螺纹公称直径，也就是至少7.2mm，才能保证螺纹啮合的强度满足额定载荷要求。环形部分的内孔直径适配直径4mm以内的钢丝绳、或者额定载荷0.2吨以内的卸扣，安装时需要注意索具的受力方向尽量和螺栓轴线保持一致，最大偏角不能超过15度，一旦斜拉角度过大，环形部分的受力会从均匀受拉变成单侧受剪，额定载荷会下降60%以上，很容易出现安全隐患。在实际的设备出厂吊装场景里，这类M6规格的环首螺栓通常用在重量不超过100kg的小型控制柜、伺服电机本体、小型焊接工装的吊装点位上，安装时需要在螺栓和安装面之间加装平垫圈，禁止使用弹簧垫圈，因为弹簧垫圈的开口会在受拉时硌伤凸台下端面，导致贴合面出现间隙，受力时产生附加振动，长期使用会出现螺纹松动。

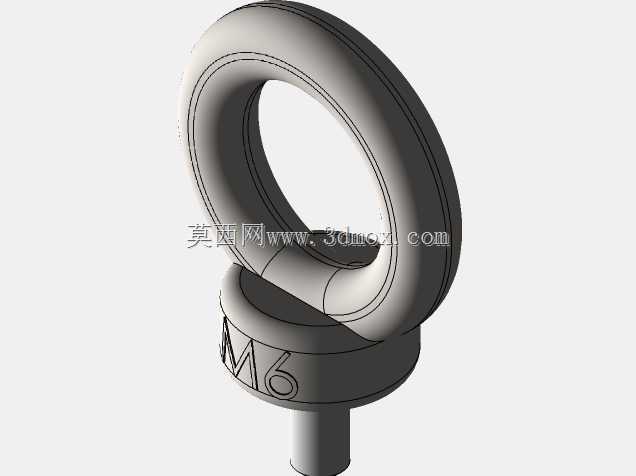

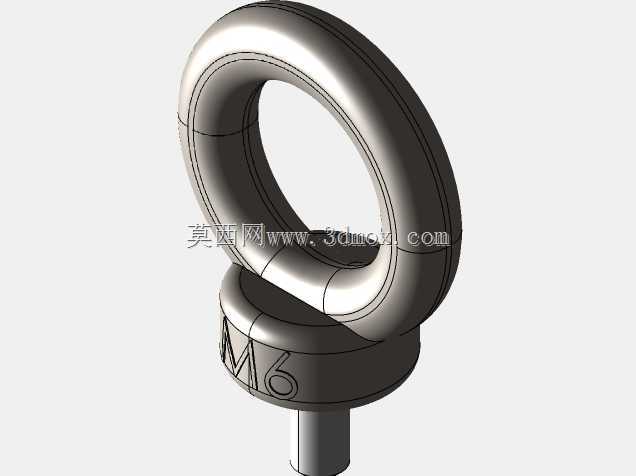

　　从建模逻辑上看，这个零件的建模过程需要重点关注几个工艺特征的还原：环形部分的截面是圆形截面沿整圆路径扫掠而成，扫掠过程中需要保证截面和路径的法向始终垂直，避免出现环体壁厚不均的问题；底座上的M6标识是采用凹刻字体，深度控制在0.3mm，既不会削弱底座的结构强度，也能在表面处理后清晰识别规格；杆部的螺纹采用简化的装饰螺纹线建模即可，不需要做全牙型的实体建模，因为在装配场景里，全牙型模型会占用大量的装配资源，而且实际生产中螺纹是采用滚压工艺加工，建模时只需要保证螺纹大径、小径、有效长度的尺寸和实际零件一致，就能满足装配干涉检查的需求。很多新手建模时会把环形部分和杆部做成两个零件拼接，实际上正规的环首螺栓是整体锻造成型，不存在拼接焊缝，建模时需要保证环形部分、底座凸台、螺栓杆部是一个连续的实体，衔接位置做R2的圆角过渡，还原实际零件的工艺特征，避免在做有限元受力分析时出现应力集中的假阳性结果。

　　在日常的设备运维场景里，这类环首螺栓每次使用前都需要检查环体和杆部衔接位置有没有裂纹、螺纹有没有滑牙、凸台贴合面有没有变形，禁止使用有焊接修补痕迹的环首螺栓，因为锻压件的焊接区域会出现应力集中，受拉时很容易突然断裂。和普通的外六角螺栓不同，环首螺栓不能用来做频繁拆卸的紧固件，它的核心功能是提供一个可靠的挂接点位，用来连接索具、缆绳或者安全挂绳，在一些需要做临时固定的场景，比如设备检修时挂装安全警示绳、临时布线时固定线缆吊点，也会用到这类小规格的环首螺栓，这时候虽然载荷不大，但也要保证螺栓拧入深度足够，禁止在塑料、薄铝板这类低强度基体上直接安装环首螺栓做承重挂点，必须在基体背面加装加强螺母或者镶嵌钢质衬套，保证连接强度。
