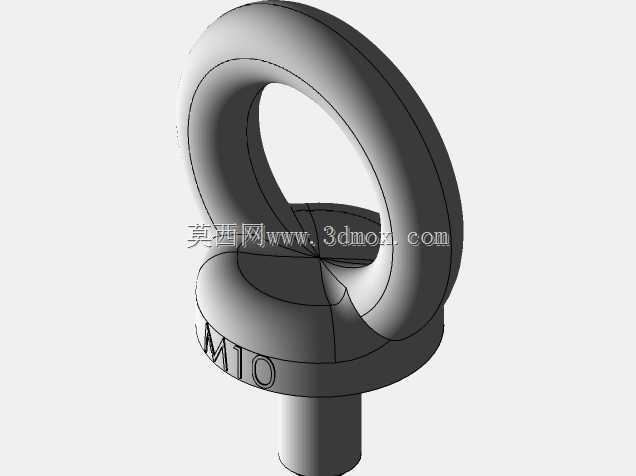

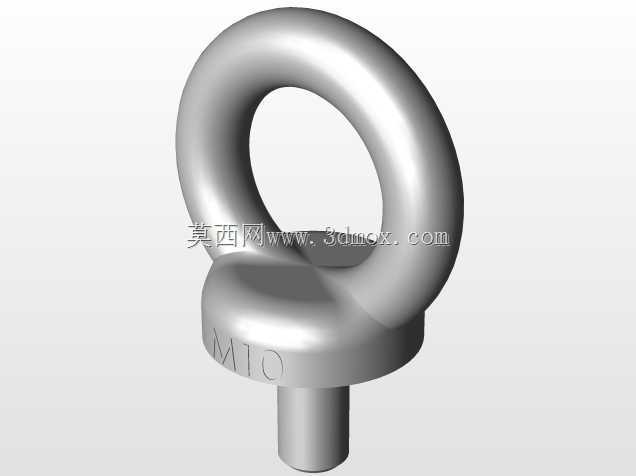

M10规格吊环连接紧固件三维结构

　　在车间小型设备吊装、户外电力金具固定、轻型钢结构临时牵拉、物流周转箱吊点布设这类场景里，M10规格的吊环螺栓是出镜率极高的连接件，很多刚入行的结构设计人员容易把它和普通外六角螺栓混为一谈，实际上二者的受力逻辑、安装边界、失效风险完全不在一个维度。从结构受力角度看，这类带环首的螺栓，核心受力路径是从顶部环形吊点传递到下方螺杆的螺纹啮合段，中间的过渡台肩是应力分散的关键结构，设计时不能为了外观顺滑把台肩做的过薄，否则起吊瞬间的剪切应力会直接在环首和螺杆衔接处产生应力集中，轻则出现塑性变形，重则直接断裂引发坠物风险。

　　实际选型时首先要明确安装边界，M10规格的吊环螺栓，配套的内螺纹孔深度不能低于螺杆有效啮合长度的1.2倍，拧入后台肩必须和被连接件表面完全贴合，不能留缝隙，很多现场安装事故都是因为螺纹拧入深度不足，起吊时螺纹滑牙脱出。和普通螺栓不同，吊环螺栓的环形部分是直接穿卸扣、套钢丝绳的结构，环的内孔尺寸要匹配常用的1吨级卸扣销轴直径，不能做的过小导致卸扣无法穿入，也不能做的过大造成环身截面厚度不足，降低额定载荷。

　　设计建模时要注意几个容易忽略的细节：环身的截面是正圆形而非扁圆形，冷弯成型的环身内侧不能有明显的折痕，三维建模时要做平滑的曲率过渡，避免模拟受力时出现虚假的应力集中点；螺杆部分的螺纹要符合普通公制粗牙螺纹的基本尺寸，牙型角60度，螺距1.5mm，和常规M10螺母、螺纹孔的互换性要达标，不能做成非标螺距导致现场无法安装；台肩下方和螺杆衔接的位置要做微小的退刀槽，避免螺纹加工到台肩根部产生应力集中，同时也能保证螺栓拧紧后台肩完全贴实安装面。

　　从应用场景的适配性来说，这类M10吊环螺栓的额定工作载荷一般在0.25吨左右，仅适用于轻型构件的垂直起吊，安装时要注意不能侧向受力，环的平面要和受力方向保持一致，很多现场作业人员随意把钢丝绳斜拉，环身受到侧向弯矩作用，实际承载能力会下降60%以上，很容易引发安全事故。在做设备本体的吊点设计时，吊环螺栓的安装位置要尽量和设备重心在同一条垂线上，避免起吊后设备倾斜，导致单个吊点受力过载；如果是在薄壁构件上安装吊环螺栓，背面必须加装加厚的垫板，分散螺纹孔周围的压应力，避免起吊时螺栓直接从薄壁板上撕裂脱出。

　　建模过程中做结构验证时，可以给环身施加垂直方向的额定载荷，查看应力分布情况，正常设计下最大应力应该出现在环身和台肩衔接的内侧位置，只要该位置的应力值低于材料屈服强度的三分之一，就能满足日常使用的安全系数要求；不要为了追求轻量化随意缩小环身的截面直径，这类起重类连接件的安全冗余是必须保留的，行业内通用的安全系数不低于4倍，也就是破断载荷要达到额定工作载荷的4倍以上。另外环首表面不能有尖锐的棱角，建模时所有边缘都要做R0.5以上的圆角，一方面是避免穿钢丝绳时割断绳芯，另一方面也能减少热处理时的淬火裂纹风险。

　　很多设计人员在出工程图时容易漏标台肩的厚度尺寸，实际上台肩厚度直接决定了环首的支撑刚度，M10规格的吊环螺栓台肩厚度一般在8mm左右，直径要比环身的外圆略小，保证拧紧时扳手有足够的操作空间，不会和环身发生干涉。螺杆的长度可以根据不同的安装场景做系列化调整，但不管螺杆长度怎么变，环首和台肩的连接尺寸都要保持统一，保证同规格产品的吊点适配性一致。在做装配模拟时，要注意验证吊环绕螺杆轴线的转动灵活性，不能因为台肩和安装面的摩擦力过大导致吊环无法自由转动，这样起吊时钢丝绳产生扭转力会直接作用在螺纹上，增加松脱风险。
