国产数控机床用Teknomotor电主轴结构

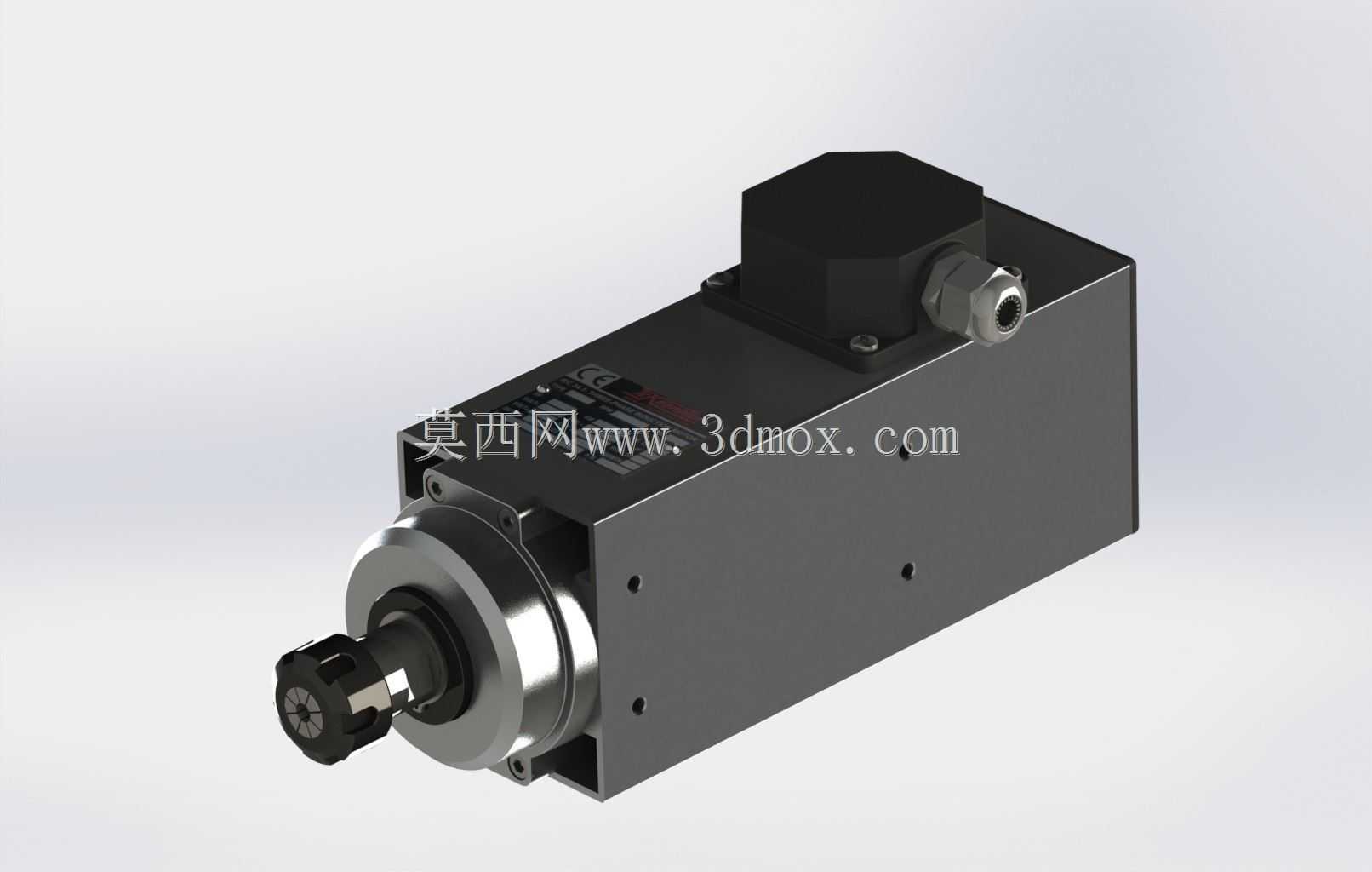

　　这款电主轴是实际应用在国产数控机床上的进口主轴部件，对应Teknomotor品牌C41/47-C-SB规格2kW功率型号，在中小型数控铣削、钻削加工场景中承担核心切削动力输出职能，日常适配非金属板材、轻金属构件的精加工工序，在广告雕刻、小型五金件加工、木工数控开料这类对主轴转速稳定性、跳动精度有明确要求的工位上，能稳定满足连续作业的性能需求。从结构设计逻辑来看，该电主轴采用方形集成式壳体设计，区别于传统圆形风冷主轴的柱面结构，方正的外壳在安装时可直接贴合机床主轴安装板的定位面，不需要额外加工弧形适配座，安装时的定位基准更易找正，侧面预留的安装孔位可直接通过螺栓锁紧在安装板上，能有效降低安装过程中的同轴度调整工作量。

　　壳体上方集成的接线盒采用侧出防水接头设计，接线端朝向主轴侧方布置，既可以避免加工过程中切削液、切屑直接飞溅到接线位置造成线路故障，也不会占用主轴轴向的安装空间，在Z轴行程有限的小型数控机床上，这种布局能有效压缩主轴单元的整体高度，给加工行程留出更多余量。主轴输出端采用ER型弹性夹头锁紧结构，可适配不同柄径的铣刀、钻头等切削刀具，夹头锁紧螺母的外露尺寸经过优化，不会在小行程进刀时与工件夹具发生干涉，前端的密封结构采用多层迷宫式设计，能阻挡加工过程中产生的粉尘、切削液雾气进入主轴内部轴承腔，延长轴承的维护周期。从安装边界尺寸来看，方形壳体的长宽尺寸适配国内多数中小型数控机床的标准主轴安装位，

　　不需要对原有安装板进行二次扩孔或铣削加工即可直接替换同功率段的其他主轴产品，轴向长度控制合理，搭配常见的Z轴滑台安装时，不会出现主轴下端超出工作台行程下限的问题。主轴尾部没有额外突出的外置散热风扇结构，壳体本身的散热筋经过优化，依靠壳体表面与空气的对流即可满足2kW功率持续运行的散热需求，省去了风扇运转带来的额外振动，能有效降低主轴高速运转时的端面跳动值，提升精加工表面的质量。在实际选型适配过程中，这类主轴多用于转速要求在数千到一万多转每分的加工场景，相比传统通过皮带传动的主轴结构，集成式电主轴省去了中间传动环节，没有皮带打滑、传动振动的问题，运转时的噪音更低，动力传输效率更高，同时因为没有外置的传动轮、皮带张紧结构，

　　整体结构更紧凑，在小型龙门式数控机床、台式数控铣床的结构布局中，能给其他管线、拖链的布置留出更多空间。设计建模过程中，需要重点关注主轴安装面的平面度要求、安装孔的位置度公差，以及主轴输出端的轴线与安装面的垂直度参数，这些参数直接影响安装后的主轴跳动精度，若建模时未预留合理的公差间隙，实际装配时会出现螺栓锁紧后主轴憋劲、高速运转发热异常的问题。同时接线盒的出线方向需要结合机床的走线方向做适配调整，避免线缆弯折半径过小造成线路损坏，主轴前端的刀具锁紧空间也要预留足够的操作位置，保证换刀时扳手有足够的活动空间，不会与周边的防护结构、压料装置发生碰撞。
