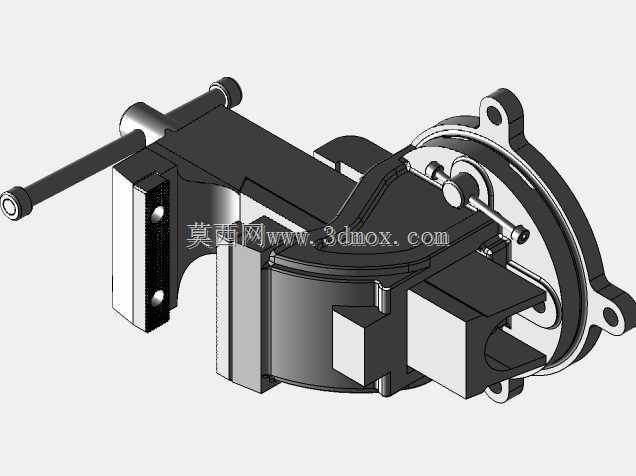

可调式重型机用台虎钳夹持结构

　　在常规金属切削加工、钳工修配、小型零部件装配场景中，台虎钳是工位上不可或缺的基础夹持工装，这套可调式重型机用台虎钳结构，针对传统台虎钳夹持行程有限、异形工件适配性差的痛点做了结构优化，可直接适配多数铣床、钻床、钳工台的安装基准，也可作为柔性工装单元集成到小型自动化上下料工位的夹持端使用。从实际功能层面看，该结构保留了台虎钳核心的丝杠进给夹紧逻辑，同时在固定钳身侧增设了可快速调整的活动靠挡结构，针对长轴类、不规则异形件的夹持需求，可通过调整侧方靠挡的伸出长度，避免工件装夹时出现倾斜、打滑的问题，夹持过程中活动钳身的导向采用了双导轨贴合结构，相比单导轨结构，夹紧大扭矩切削工况下的工件时，钳身不会出现上扬、偏转的问题，夹持稳定性提升明显。

　　设计过程中，首先明确了常规工位的安装边界：底部安装法兰采用了三孔均布的连接结构，孔位间距适配国标120mm、160mm两种常见的钳工台T型槽间距，安装时无需额外打孔适配，直接通过T型螺栓即可完成固定；整体闭合状态下的横向总长度控制在320mm以内，纵向钳身宽度为125mm，最大开口行程可达180mm，可覆盖绝大多数小型机加工零件、装配组件的夹持尺寸需求，不会因为尺寸过大占用过多工位操作空间。结构细节上，钳口部位预留了标准的钳口板安装槽，可根据加工需求更换光面、齿面、V型等不同形式的钳口板，夹持圆棒类工件时可更换V型钳口保证同轴度，夹持已加工面工件时可更换铜质光面钳口避免夹伤工件表面；丝杠末端采用了推力轴承配合结构，

　　相比传统的铜套直接摩擦结构，转动手柄夹紧时的阻力降低40%以上，长时间大夹紧力使用下也不会出现丝杠卡顿、磨损过快的问题；侧方伸出的操作手柄做了防滑滚花处理，同时预留了加力杆穿入孔，当需要大夹紧力固定重切削工件时，可穿入加力杆放大夹紧扭矩，无需额外配备专用扳手。从实际使用场景的适配性来看，这套结构既可以满足普通钳工手工修配、零件打磨的夹持需求，也能承受钻床钻孔、铣床轻铣加工时的切削反力，钳身的回转底座采用了齿盘锁紧结构，调整夹持角度时松开锁紧手柄即可转动钳身，角度调整到位后齿盘啮合锁紧，不会因为切削振动出现角度偏移；活动钳身与固定钳身的贴合面做了刮研配做的工艺预留，建模时已经预留了0.02mm的配合间隙，实际加工配研后可保证导向精度，

　　夹紧时钳口上下的平行度可控制在0.03mm/100mm以内，满足精密零件装夹的精度要求。不同于普通轻型台虎钳的薄壳铸铁结构，这套结构的钳身主体采用了加强筋布局，在钳身受力集中的丝杠安装座、钳口连接部位都增设了三角形加强筋，在控制整体重量的前提下，提升了结构刚性，夹持时的钳身变形量控制在0.05mm以内，不会因为夹紧力过大导致钳身开裂、变形；同时在丝杠的防尘结构上做了优化，活动钳身的丝杠安装孔处增设了防尘毡圈，可阻挡加工过程中的铁屑、粉尘进入丝杠配合面，延长结构的维护周期，日常使用仅需定期在丝杠表面涂抹润滑脂即可，无需频繁拆解维护。
