壁挂式轴流通风机结构设计方案

　　这款壁挂式轴流通风设备，主要适配狭长受限空间的定点通风需求，常见于工业车间操作工位局部送风、商用后厨辅助排热、设备机柜夹层定向散热这类场景，区别于落地式风机的占地属性，它依托墙面固定结构释放地面操作空间，在人员通行频繁、设备排布密集的区域实用性突出。设备核心功能是通过轴流叶轮的高速旋转形成定向气流，将目标区域的滞留热空气、悬浮粉尘快速置换，送风路径集中无明显扩散，不会对周边精密设备的运行气流造成干扰。

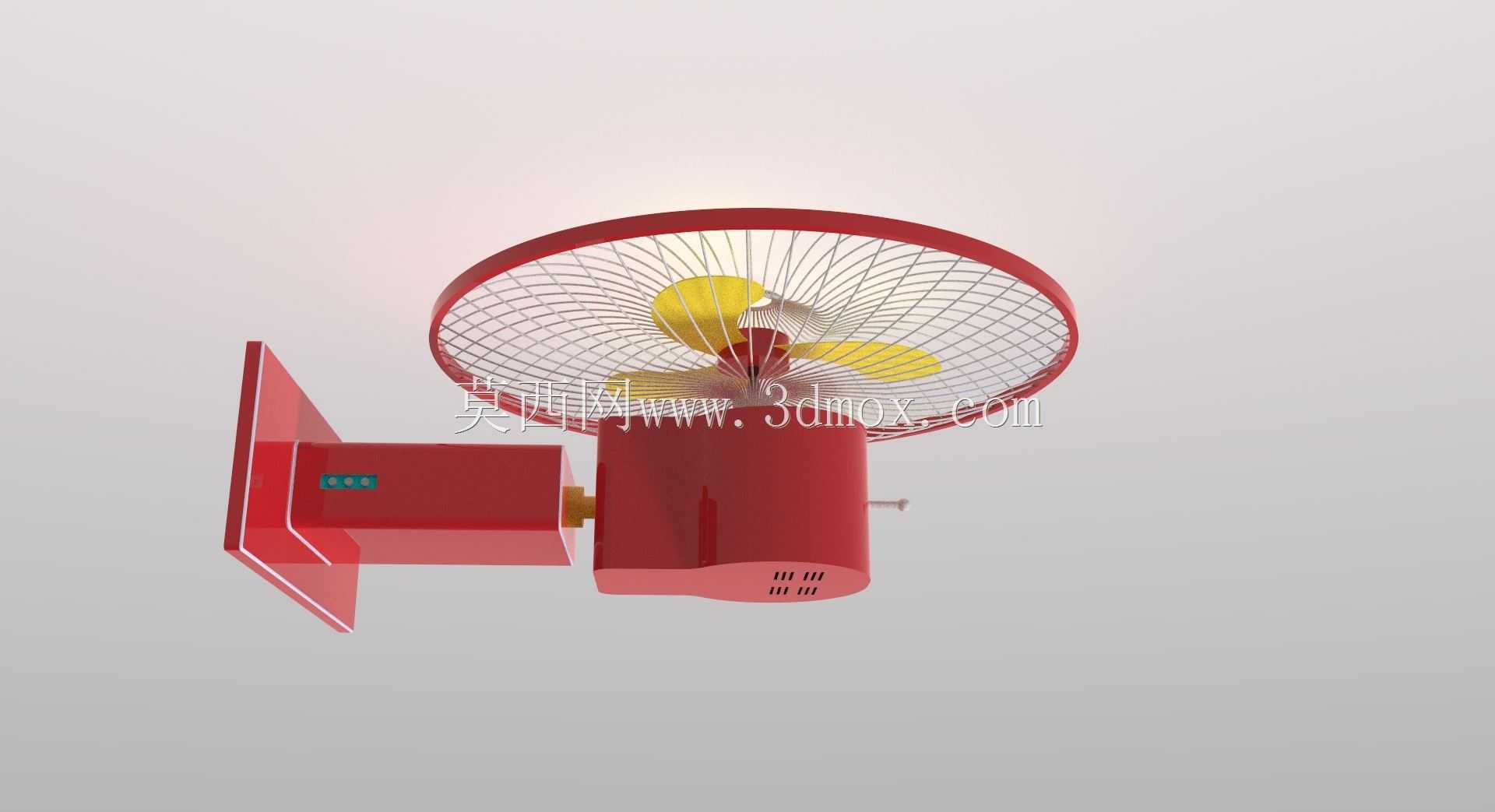

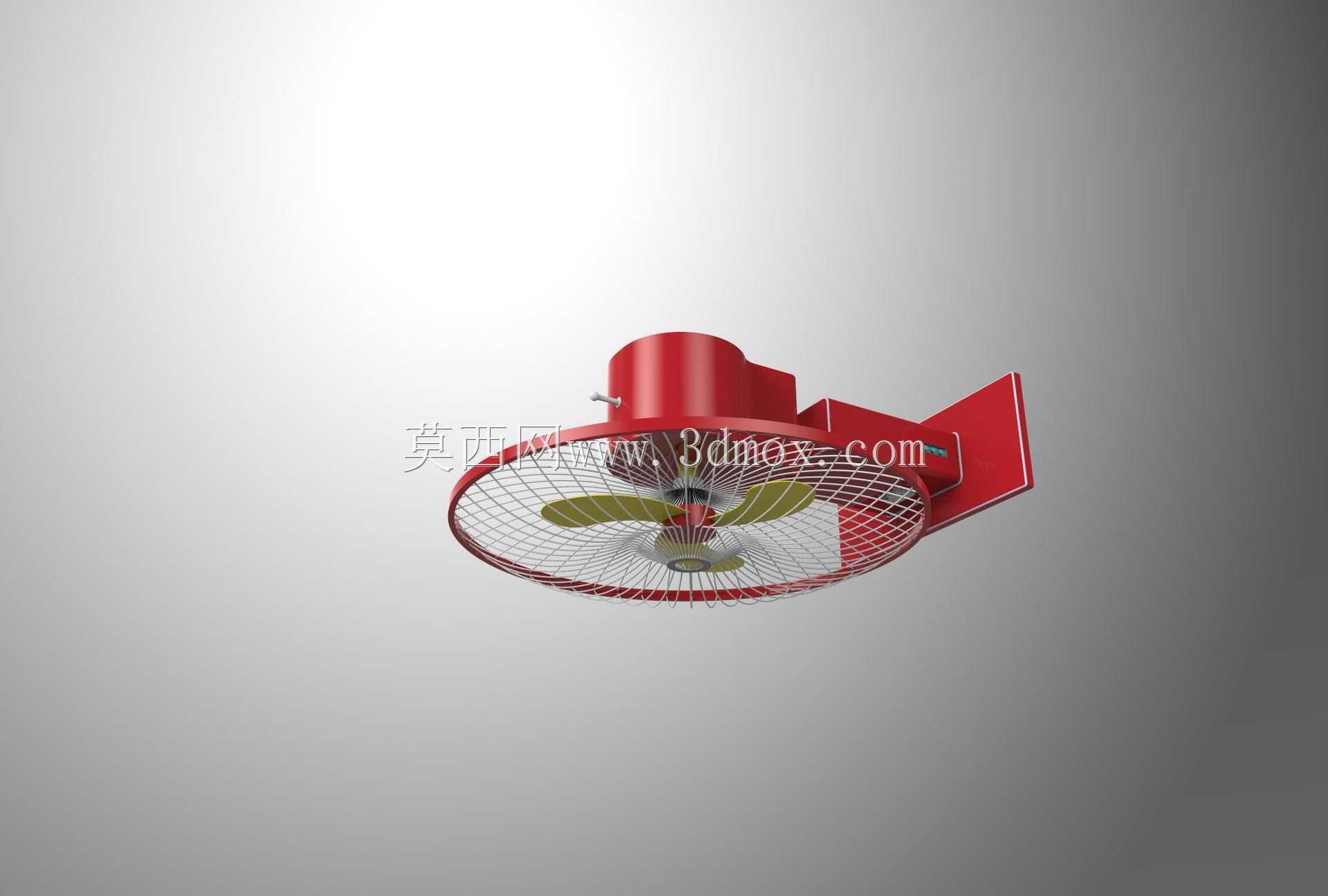

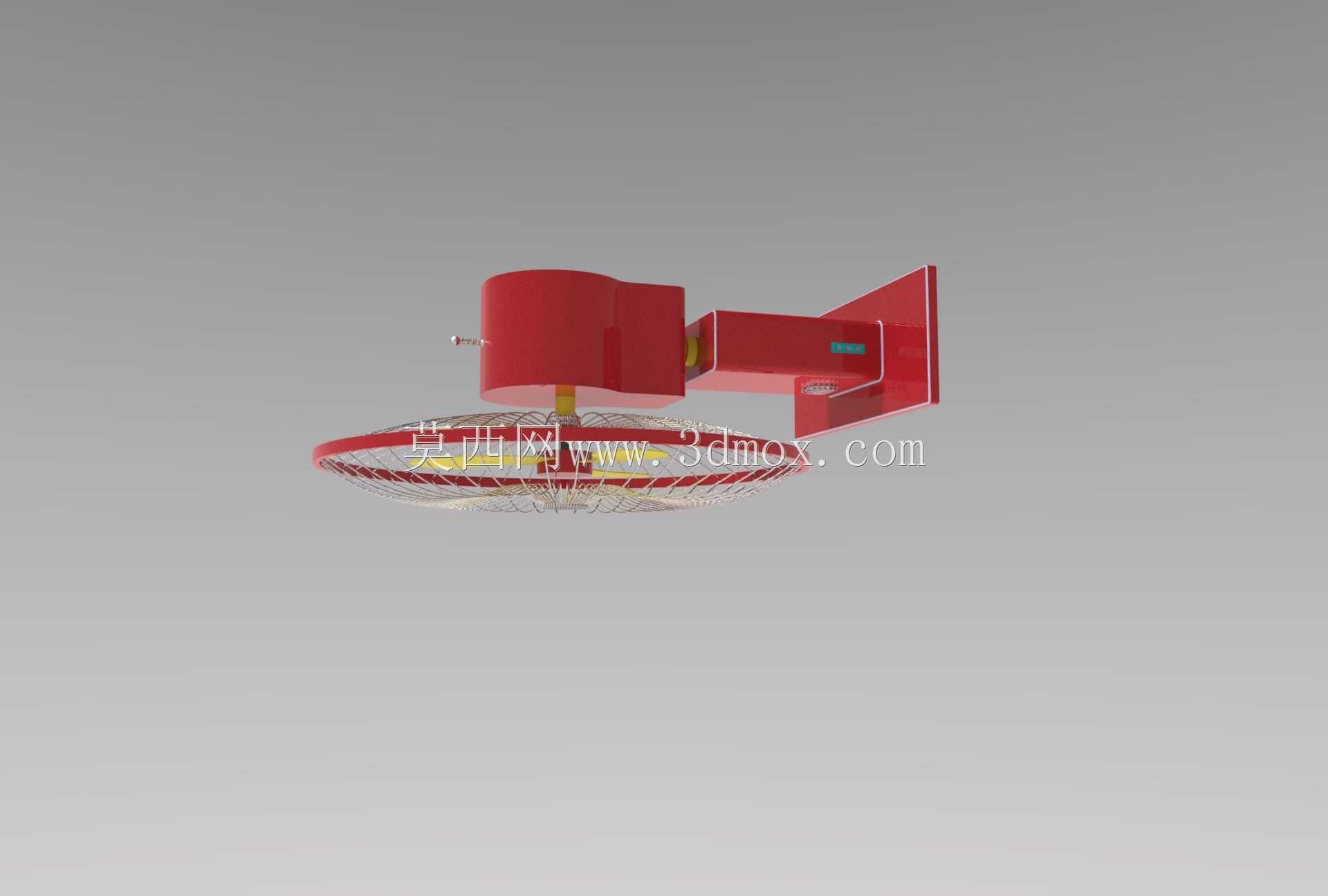

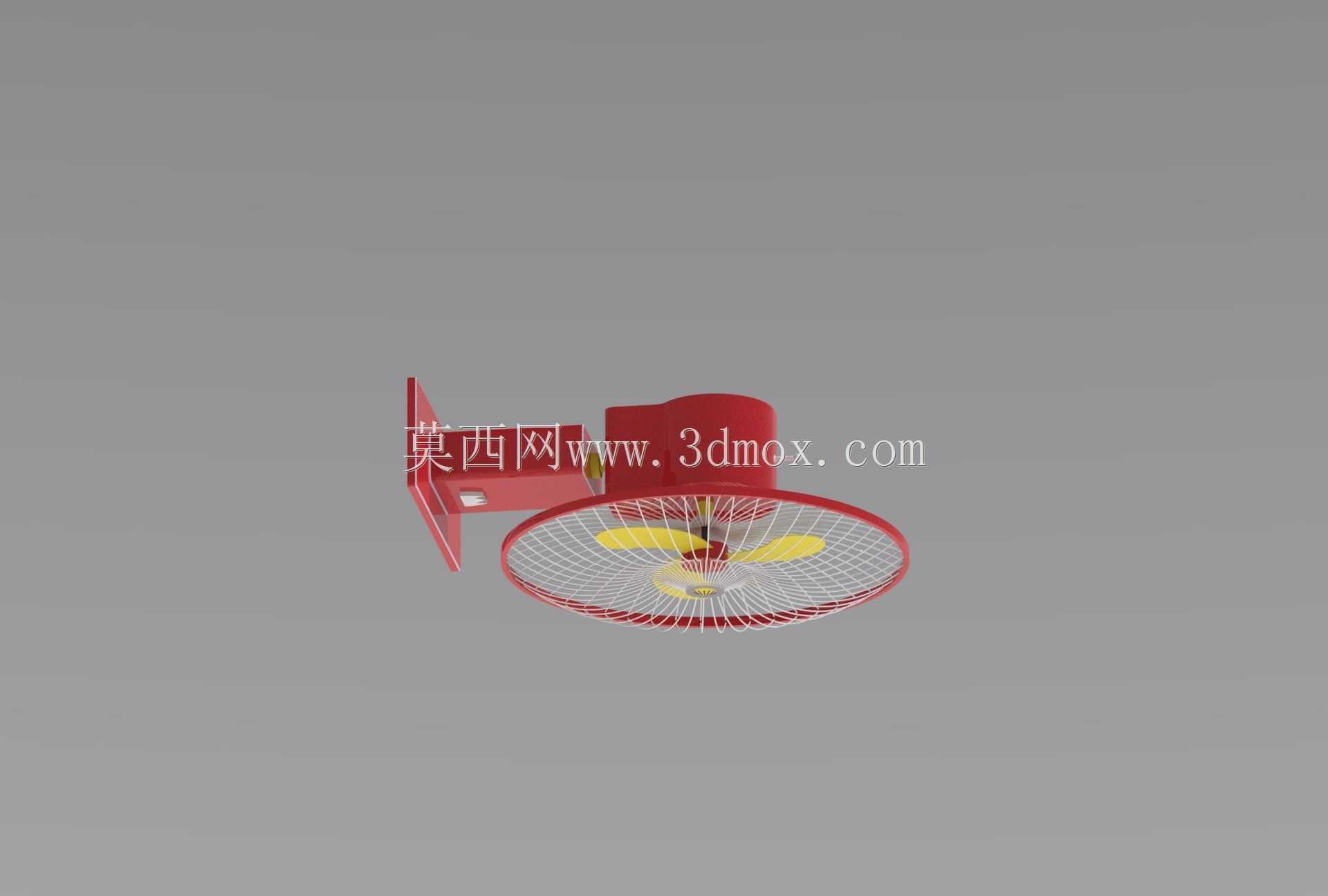

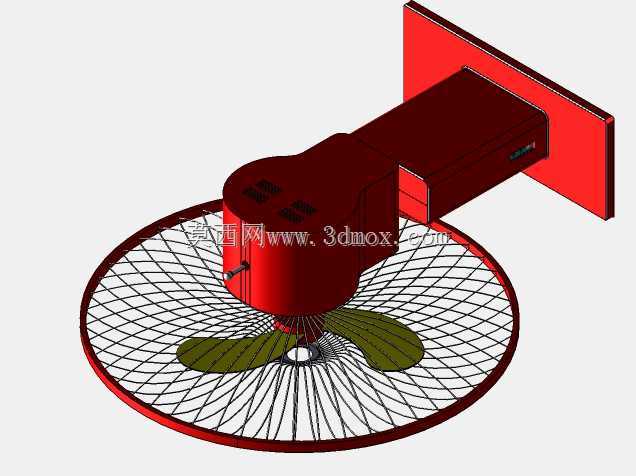

　　从结构设计逻辑来看，整体采用分体式承载思路，后部的壁挂安装座是整个设备的受力基准，安装面预留了适配常规膨胀螺栓的固定孔位，孔位间距匹配民用及工业建筑常用的墙面龙骨排布间距，安装时无需额外定制转接支架，安装座与主机身之间采用矩形风道连接段过渡，这段结构一方面承担主机的承重传递，将风叶运转产生的振动通过连接段传导至墙面分散消解，避免长期运行出现连接松动，另一方面作为气流的导流通道，内壁做了顺滑过渡处理，减少风阻带来的动能损耗。主机舱内部容纳动力输出组件，舱体外壳做了散热格栅开孔，刚好对应内部动力部件的发热区域，运转时带出的少量热风可直接通过格栅排出，不会在舱内积热影响部件寿命。

　　前端的风叶采用三叶片等距排布结构，叶片曲面经过气流优化，在相同转速下能输出更平稳的气流，不会出现明显的紊流抖动，风叶外围的圆形防护网罩采用径向钢丝加外圈加强圈的结构，钢丝间距符合安全防护要求，能避免异物卷入风叶造成设备损坏或人员误伤，网罩与主机舱采用快拆卡扣连接，日常清理积尘时无需借助工具即可快速拆卸。设备的安装边界需要重点考量，安装时墙面需预留足够的承重能力，主机伸出墙面的长度控制在合理范围，不会对下方通行的人员或设备造成磕碰，风叶旋转平面与墙面障碍物的距离需满足安全间隙要求，避免进风不畅影响送风效率。

　　设计过程中针对运转振动问题做了专项优化，动力组件与主机舱内壁之间设置了缓冲减震结构，能抵消大部分运转产生的高频振动，避免振动通过安装座传导至墙面产生共振噪音。设备的操控模块集成在主机舱侧部，位置刚好处于人员站立操作可触及的高度，无需登高即可完成档位调节等操作。出风口的气流覆盖范围经过匹配计算，在常规安装高度下，送风覆盖区域刚好对应人员操作的呼吸带高度或设备发热核心区域，不会出现气流浪费的情况。另外，连接段的矩形截面尺寸经过风阻核算，在保证结构强度的前提下尽可能压缩截面厚度，减少设备整体的突出尺寸，适配狭窄过道、夹层这类安装空间局促的场景，安装座与墙面之间还预留了密封垫安装位，在穿墙安装的场景下可填充密封材料，避免墙面缝隙漏风影响通风效果。
