卡特彼勒排气波纹管履带适配结构

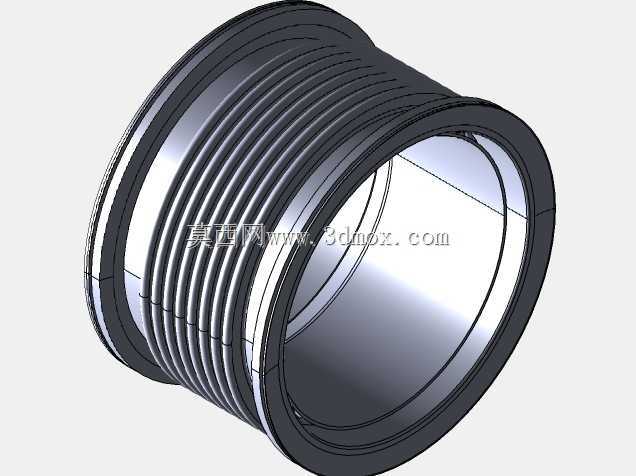

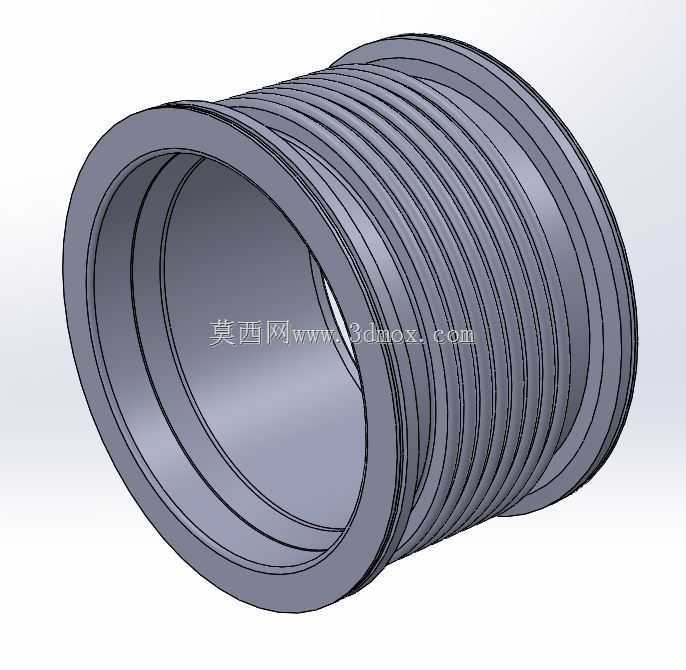

　　在重型工程机械的排气系统布局中，排气波纹管是承担热补偿、震动隔离的核心柔性部件，这款适配卡特彼勒机型的排气波纹管，主要针对履带式工程作业设备的恶劣工况设计，解决硬连接排气段在设备颠簸、发动机持续震动、排气高温形变下的连接失效问题。履带式工程机械作业场景多为矿山、基建工地、土石方作业面，设备行驶过程中履带随地面起伏产生的整机震动幅度大，发动机运行时的持续高频震动会直接传递到排气系统硬管段，加上排气高温带来的金属热胀冷缩形变，如果没有柔性缓冲段，很容易出现排气管道焊缝开裂、连接法兰错位、密封垫冲损等故障，直接影响设备作业效率，甚至引发高温排气泄漏的安全隐患。这款波纹管采用多层薄壁金属波纹结构设计，波纹段的环形褶皱沿轴向均匀排布，

　　既保证了轴向的伸缩补偿能力，也能适配小幅度的径向偏移与角向偏转，完全覆盖履带设备作业时机架与发动机之间的相对位移量。两端的直边连接段采用加厚壁面设计，匹配对应机型的排气管道对接尺寸，安装时可直接套接或通过法兰紧固，不需要额外做适配改型，连接段的同轴度公差控制在行业通用安装要求范围内，避免安装后出现应力集中点。从设计逻辑上看，波纹的节距、波高参数经过匹配计算，在保证柔性补偿量的同时，不会因为波纹过密导致排气阻力过大，也不会因为波高过高降低管件的结构强度，能承受排气系统的脉冲压力冲击，同时兼顾高温下的抗疲劳性能，金属材质的选型适配柴油发动机排气的高温工况，长时间运行下不会出现过早的氧化破损。安装边界上，这款波纹管的整体长度、

　　两端外径完全匹配卡特彼勒200-6554对应的安装空间，不需要对周边的机架、护板做切割改动，替换安装时可以直接对位，两端的连接结构和原机保持一致，维修替换时不需要额外加工转接件，能大幅缩短现场维修的停机时间。在实际设备运行中，这款波纹管除了补偿位移、隔离震动之外，还能吸收一部分排气系统的噪音，通过波纹结构的微形变缓冲排气脉冲的冲击，降低排气段的结构传递噪音，改善作业时的整机NVH表现。不同于普通商用车的排气波纹管，履带式工程设备用的波纹管需要承受更高的震动强度、更恶劣的外部环境，作业时飞溅的碎石、扬尘不会对波纹结构造成直接损伤，两端的加厚段也能抵御日常维保过程中的磕碰，避免安装维保过程中造成管件变形失效。结构建模过程中，

　　波纹段的曲面过渡需要保证壁厚均匀，避免出现局部应力集中的折角，每一圈波纹的曲率保持一致，保证受力时各段形变均匀，不会出现局部形变过大导致的早期疲劳断裂，两端直段与波纹段的过渡位置做圆弧过渡处理，减少应力集中点，提升整体结构的抗疲劳寿命。对于三维建模从业者来说，这类管件的建模重点在于波纹段的参数化控制，通过关联波距、波高、壁厚、整体长度等参数，可以快速适配不同机型的波纹管改型设计，同时要注意安装配合面的尺寸公差标注，对接端的尺寸精度直接影响现场安装的适配性，不能出现尺寸偏差导致无法装配的问题。在设备选型替换时，除了核对整体长度、连接直径之外，还要确认波纹管的补偿量是否满足对应机型的震动位移需求，避免选用补偿量不足的产品导致短时间内损坏，这款结构的补偿量完全匹配对应履带设备的发动机与机架之间的最大相对位移，在设备大负荷作业、极限颠簸工况下也能保证连接可靠性，不会出现拉脱、开裂等问题。
