沃尔布罗257型膜片式化油器结构设计

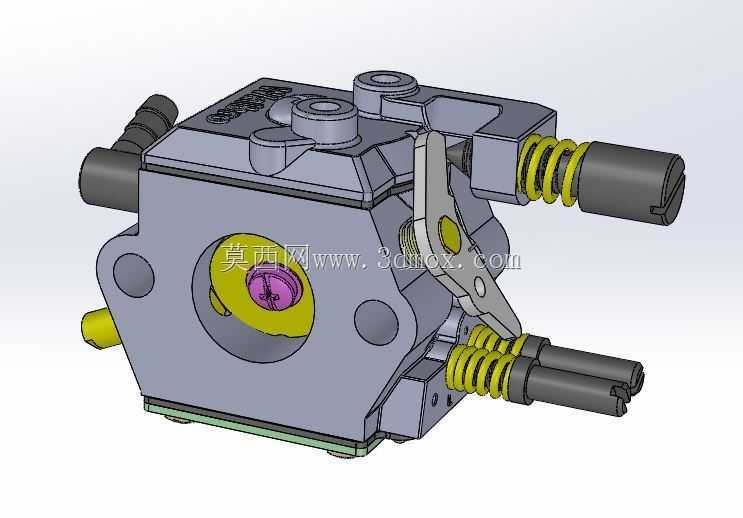

　　这款化油器主要适配小排量二冲程汽油动力设备，在园林机械、航模动力、小型便携发电机组这类场景中应用广泛，这类设备往往需要在倾斜、甚至短时倒置的工况下稳定供油，传统浮子式化油器无法满足这类使用需求，膜片式结构正是为这类特殊工况开发的供油部件。从结构设计来看，整体采用压铸铝合金壳体作为主体，兼顾轻量化与结构强度，壳体上集成了燃油进油通道、计量腔、混合气道、怠速调节孔与主量孔安装位，所有油道气道的走向都经过流体阻力优化，尽可能减少燃油流动与进气过程中的压损。外部的摇臂是节气门控制机构，通过拉线连接设备的油门操控端，摇臂转动时同步带动节气门轴转动，改变进气道的通流面积，以此控制进入发动机的混合气流量，实现动力输出的调节。

　　摇臂与壳体之间设置了耐磨衬套，避免长期转动造成壳体轴孔磨损，延长部件使用寿命。两侧带弹簧的接头是燃油调节与怠速油路的调节部件，弹簧的预紧力决定了膜片阀的开启压力，直接影响不同转速下的供油量匹配，设计时需要根据配套发动机的排量、进气负压特性匹配弹簧刚度，保证怠速工况下供油稳定，不会出现怠速游车或者熄火问题，同时大负荷工况下能提供足够的燃油供给，避免混合气过稀造成动力不足。主安装面设置了密封胶圈槽，安装时通过耐油橡胶圈与发动机进气口实现密封，避免漏气造成混合气浓度异常，安装孔位的位置度公差控制在0.1mm以内，保证装配后化油器与进气道的同轴度，减少进气紊流。中部的紫色部件是主量孔调节螺钉，通过旋入旋出改变主量孔的通流面积，适配不同海拔、

　　不同气温下的空气密度变化，保证混合气浓度始终处于合理区间，调节螺钉处设置了密封O圈，防止燃油从调节螺纹处渗漏。黄色的接头是燃油进油接口，采用倒刺结构，适配耐油橡胶油管，装配后可以承受一定的油管拉脱力，避免设备振动造成油管脱落。下部的膜片腔是整个化油器的核心供油结构，膜片一侧通发动机进气负压，另一侧连通燃油腔，通过膜片的往复运动带动针阀开闭，实现燃油的计量供给，这种结构不需要浮子室，无论化油器处于什么安装角度，都能稳定控制油面高度，满足便携设备多姿态工作的需求。设计过程中需要重点关注几个边界条件：首先是进气道的喉口直径，需要和配套发动机的进气量匹配，喉口处的真空度既要保证足够的燃油吸出量，又不能造成过大的进气阻力；

　　其次是膜片的材质选择，需要采用耐汽油腐蚀、耐疲劳的丁腈橡胶夹布材质，保证长期往复运动不会出现破裂失效；再者是各个量孔的直径匹配，主量孔、怠速量孔、过渡孔的尺寸需要经过台架试验反复标定，保证从怠速到满负荷的各个工况过渡顺畅，不会出现供油断点。整个化油器的外部轮廓没有突出的尖锐棱角，所有安装接口的位置都预留了足够的工具操作空间，装配时可以快速完成油管连接、油门拉线固定与安装螺栓锁紧，后期维护时也可以直接在设备上完成量孔调节、滤芯更换等操作，不需要整体拆解化油器。在小型通用汽油机的配套体系中，这类化油器的可靠性直接决定了整个动力设备的使用体验，设计时除了功能实现，还需要考虑环境适应性，比如在低温环境下，壳体的壁厚要足够避免凝露结冰堵塞油道，在高粉尘环境下，进气端的密封结构要可靠，避免粉尘进入化油器内部造成量孔堵塞或者磨损节气门轴。
