DN50口径手柄式对夹蝶阀结构设计

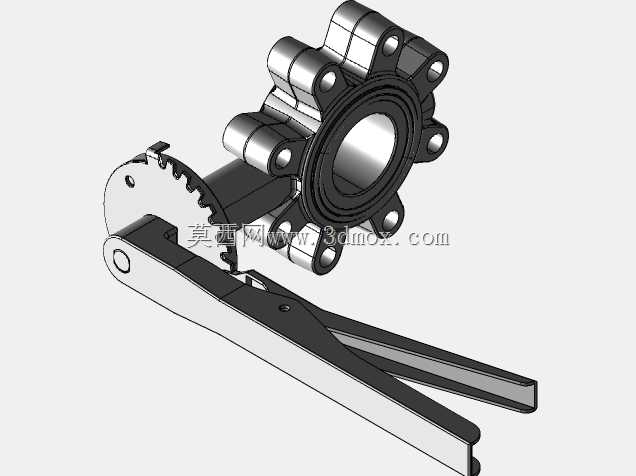

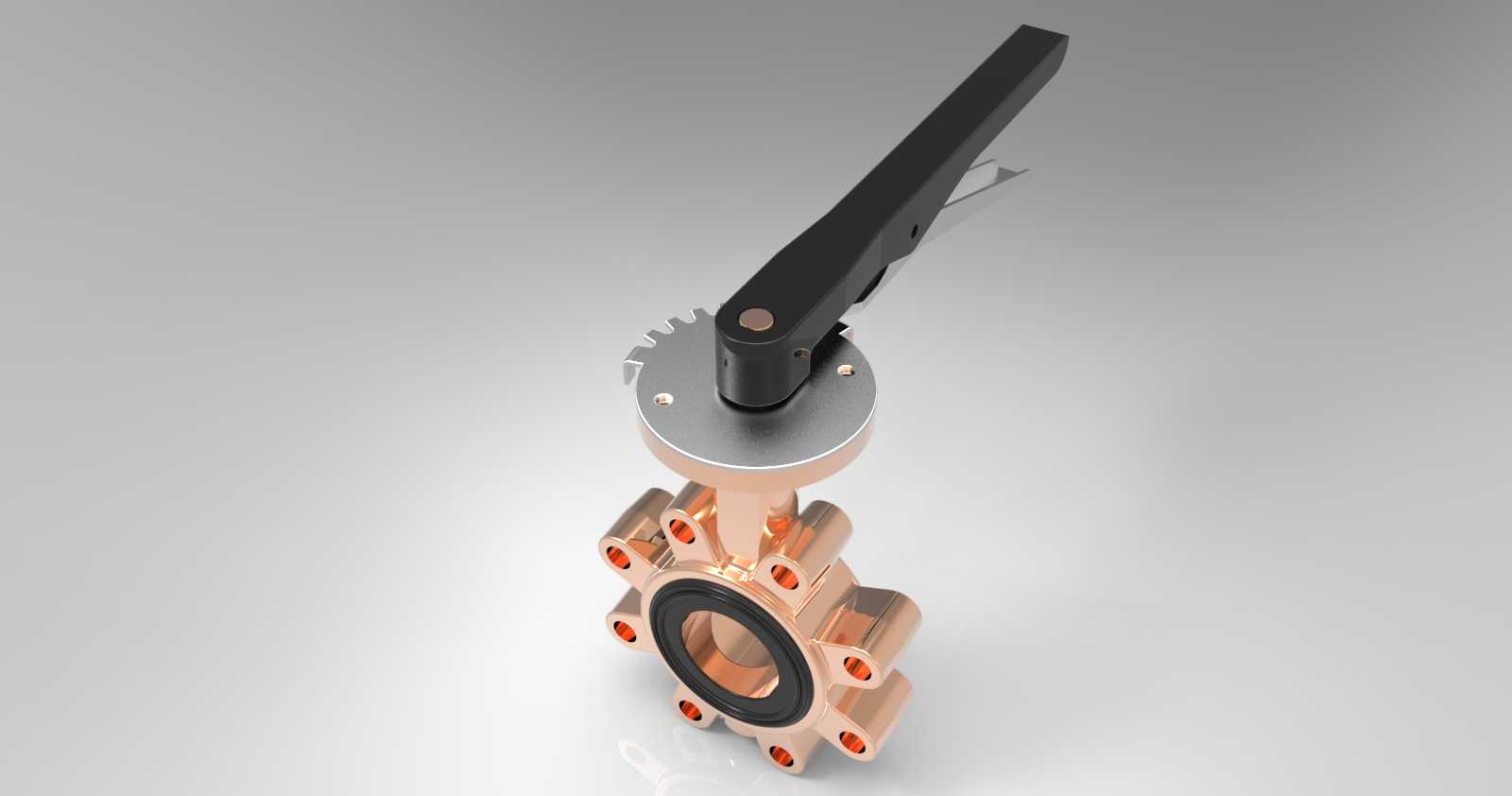

在民用给排水、暖通循环水、低压化工流体输送、市政管网支线等场景中，DN50口径的蝶阀是小通径管路里用量极大的通断与调节元件，这类对夹式蝶阀的安装空间占用远小于同口径法兰闸阀，在排布紧凑的管廊、设备夹层、泵房支管段里优势明显。本次设计的手柄式蝶阀，核心围绕小口径管路的快速操作需求展开，驱动部分采用杠杆式手柄结构，手柄上自带锁止齿板，可在0-90度旋转区间内任意卡位，既可以做全开全关的截断操作，也能通过调整阀板开度实现管路流量的节流调节，齿板的卡位结构能避免管路流体冲击导致阀板自行移位，操作时无需额外工具，扳动手柄即可完成开度调整，适合现场巡检时的快速工况调整。

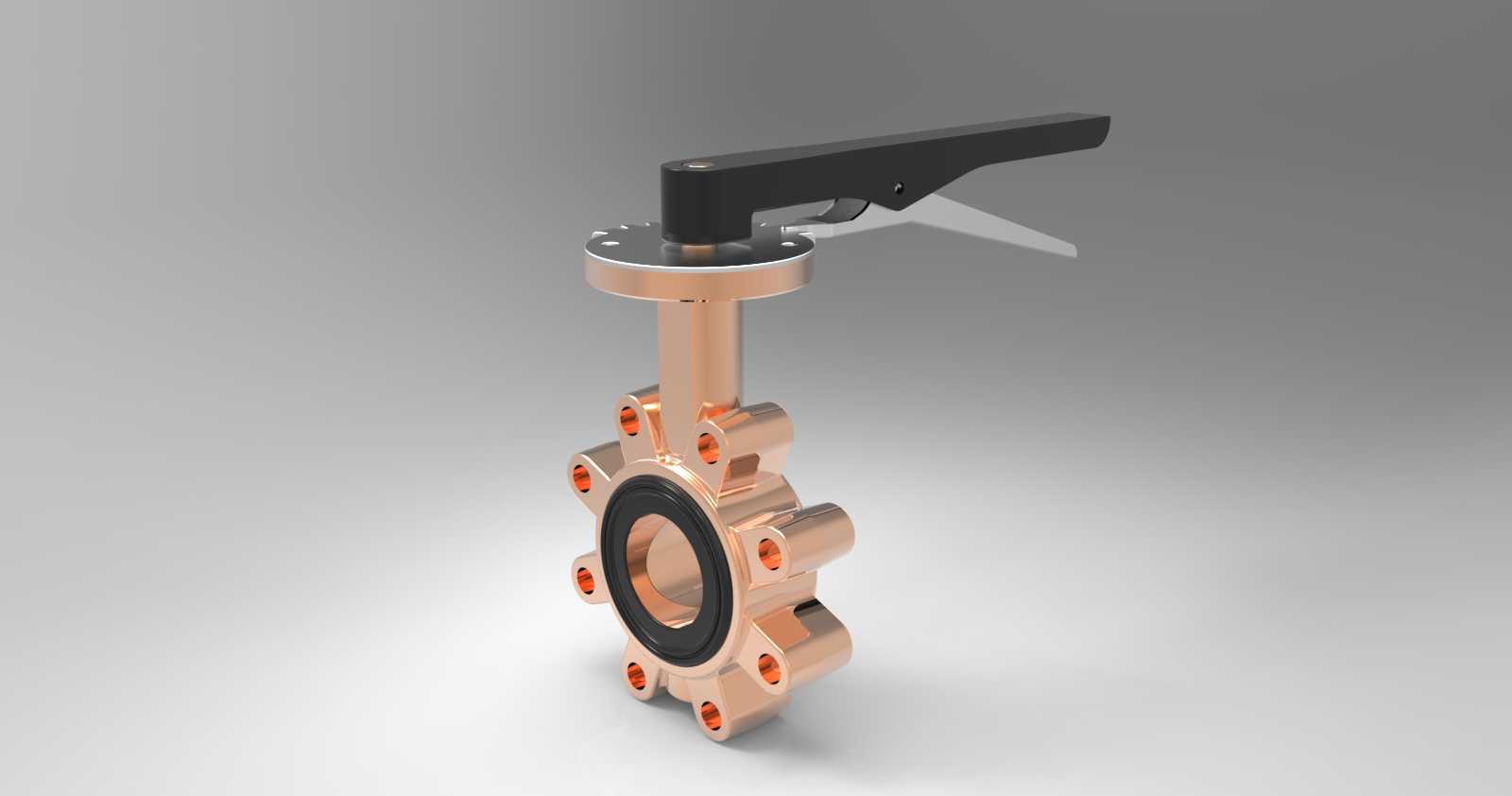

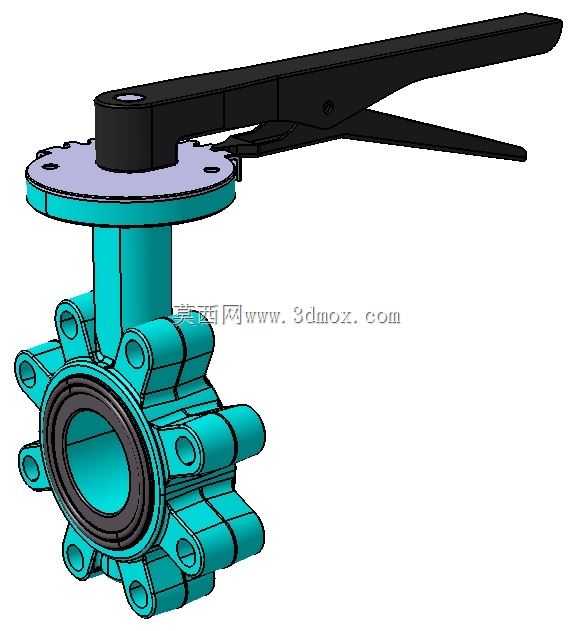

从结构设计逻辑来看，阀体采用多耳式对夹结构，周向分布的安装耳孔对应DN50管径的标准螺栓孔距，安装时无需在阀体两端额外配置法兰，直接将阀体夹在管路两端的配对法兰之间，穿入螺栓紧固即可完成装配，相比法兰式连接能减少两片法兰的材料成本与安装工时，阀体流道采用直通式结构，阀板为流线型碟状结构，全开状态下阀板与流道方向平行，流阻系数远小于同口径截止阀，能降低管路输送的泵损。密封部分采用阀板周边包覆橡胶密封圈的结构，密封圈与阀体上的密封座配合实现零泄漏截断，橡胶材质的密封副能适配清水、低压蒸汽、弱腐蚀性流体等多种介质，同时对管路安装时的微小同轴度偏差有一定补偿能力，降低现场安装的对位精度要求。

安装边界方面，该蝶阀的结构长度符合对夹蝶阀的标准尺寸要求，轴向安装尺寸紧凑，手柄旋转范围内无突出的结构干涉点，安装时只需预留手柄扳动的操作空间即可，无需为阀体预留额外的检修拆卸空间；阀体上端的阀杆密封采用多层填料结构，能避免阀杆转动位置的介质外漏，阀杆与阀板采用方榫连接，传递扭矩的同时方便后期密封件磨损后的拆解更换，整体结构没有复杂的异形零件，大部分构件可采用铸造加机加工的工艺成型，适合批量生产，在小型换热机组、楼层供水支管、设备冷却水回路等场景中，可直接替换同参数的老旧阀件，适配性较强。
