四节AA电池滑盖式供电仓结构设计

　　在便携电子设备、小型传感节点、DIY创客项目以及低功耗工业手持终端的供电方案选型中，四节AA规格的电池仓是应用频次极高的结构组件，这类组件的设计合理性直接影响设备供电稳定性、电池更换便捷性以及整机结构的紧凑程度。本次呈现的滑盖式四AA电池组结构，针对传统卡扣式电池仓易断裂、开合手感差、密封防护不足的常见痛点做了针对性优化，适配绝大多数需要6V直流供电的小型电子装置，可直接嵌入设备壳体内部作为内置供电模块使用，也可作为独立外接电源盒搭配不同外壳拓展使用场景。

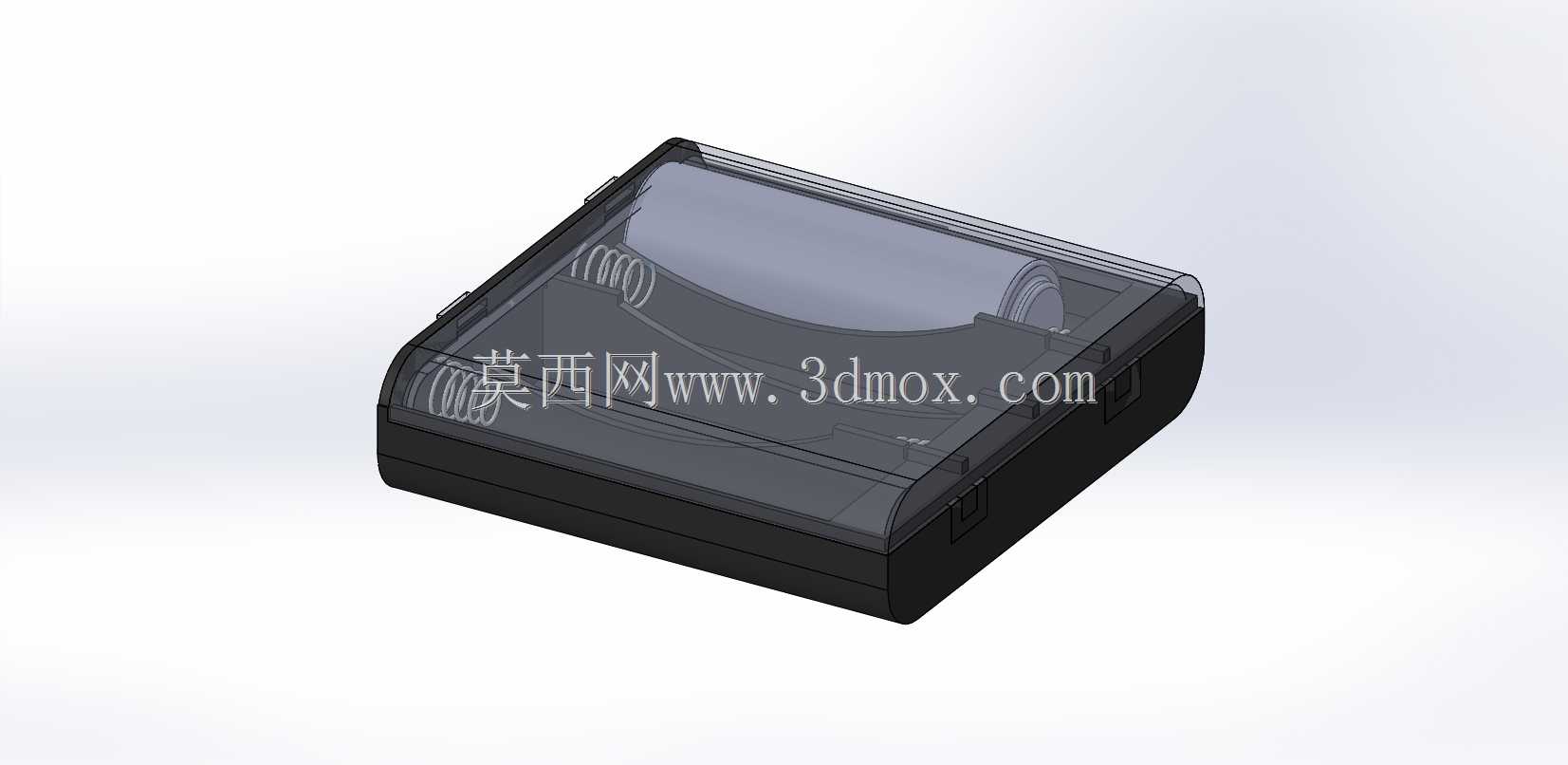

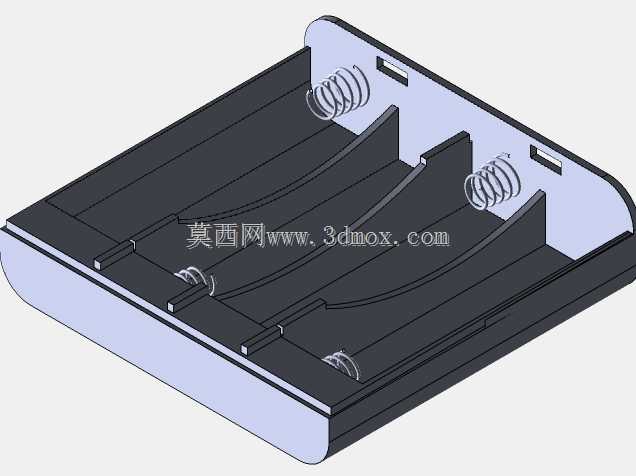

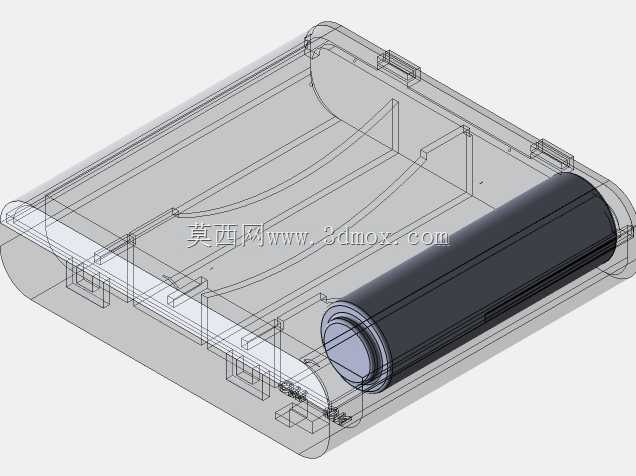

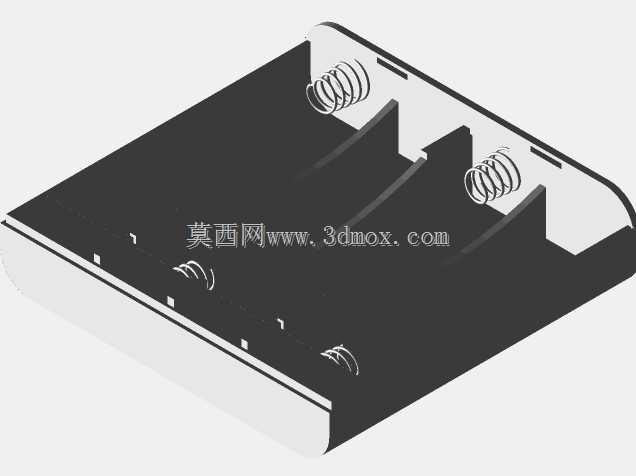

　　从实际功能逻辑来看，该电池仓采用顶部滑盖的开合方式，区别于常见的侧面抽拉或者底部翻盖结构，滑盖轨道集成在仓体两侧的内壁上，滑动行程刚好覆盖电池装入的开口区域，闭合后滑盖端面与仓体端面齐平，不会突出安装边界，能够适配设备外壳的平整外观需求。仓体内部设置了四组独立的电池定位筋，每道筋位的弧度完全匹配AA电池的圆柱外径，电池装入后不会出现径向晃动，相邻电池之间的隔筋同时起到加强仓体结构强度的作用，避免跌落冲击时仓体开裂导致电池接触不良。电极接触片的安装位预留了0.2mm的弹性压缩余量，既能够保证电池装入后电极与接触片的可靠贴合，不会因为设备振动出现断电问题，又不会因为弹力过大导致电池装入阻力过高，影响更换电池的操作手感。仓体上集成的开关安装位直接串联在供电回路中，不需要额外在设备壳体上单独开孔布置开关，滑盖闭合后开关操作面刚好与滑盖预留的操作窗口对齐，用户不需要打开滑盖就可以直接控制供电通断，大幅简化了整机的装配工序。

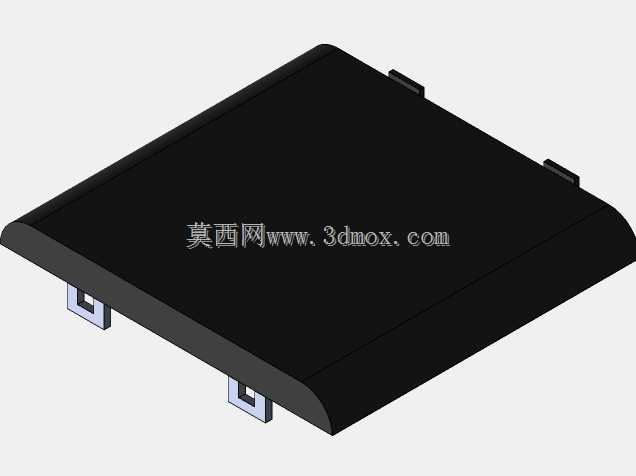

　　从设计思路层面拆解，整个仓体的壁厚采用均匀1.5mm的薄壁设计，既满足注塑成型的工艺要求，不会出现缩痕、填充不足的成型缺陷，又尽可能压缩了组件的整体体积，仓体的外部轮廓做了0.5mm的圆角过渡，嵌入设备壳体时不会刮伤其他内部走线，安装定位柱设置在仓体的三个边角位置，装配时可以直接卡入设备壳体对应的定位孔中，不需要额外打胶或者螺丝固定就可以实现可靠固定，降低整机装配的工时成本。滑盖的卡扣结构采用弹性悬臂梁设计，悬臂长度经过反复校核，开合次数达到万次以上也不会出现塑性变形或者断裂，滑盖表面做了细微的防滑纹理处理，用户推动滑盖时手指不会打滑，开合力度控制在3N到5N之间，既不会因为太松导致滑盖意外滑脱，又不会因为太紧导致开合困难。仓体内部的电池极性标识做了下沉式浮雕设计，不会因为长期使用摩擦导致标识磨损，用户更换电池时可以快速识别正负极方向，避免电池装反损坏电路。

　　从安装边界与尺寸适配角度来看，该电池仓的整体长宽高尺寸完全适配四节AA电池并排布置的最小空间需求，仓体底部预留了走线槽，电极引线可以顺着走线槽引出到仓体外部，不会被电池挤压导致绝缘层破损，仓体侧壁预留了2个M2的螺丝孔位，对于有高强度固定需求的应用场景，可以通过螺丝将电池仓额外锁紧在设备内部结构件上，适配高振动的工业应用场景。针对户外使用的需求，滑盖与仓体的配合面预留了密封胶条的安装槽，加装1mm厚度的硅胶密封胶条后可以达到IP54的防护等级，能够阻挡日常使用中的灰尘与飞溅水滴，拓展了组件的适用场景。在实际选型应用中，该电池仓既可以用于 Arduino 类开源硬件项目的供电模块，也可以嵌入到小型检测仪器、便携照明设备、无线传感终端等产品中作为内置供电结构，结构设计完全符合注塑量产的工艺要求，不需要做额外的结构修改就可以直接开模生产，对于结构设计从业者来说，该模型的筋位布置、滑盖配合、卡扣设计都具备较高的参考价值，可以直接复用在同类型供电组件的设计中，减少重复建模的工作量，缩短产品开发周期。
