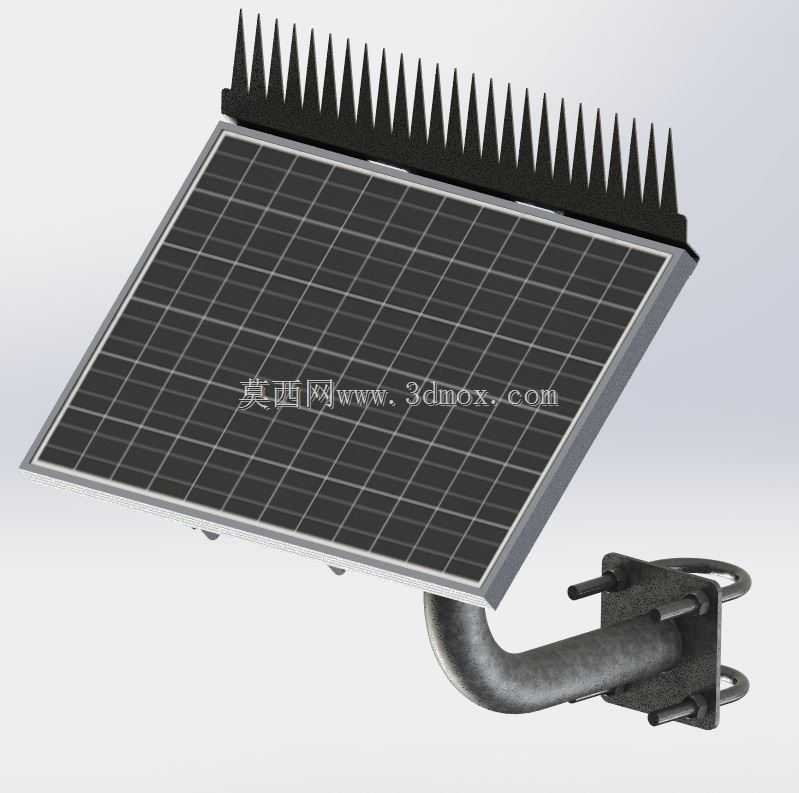

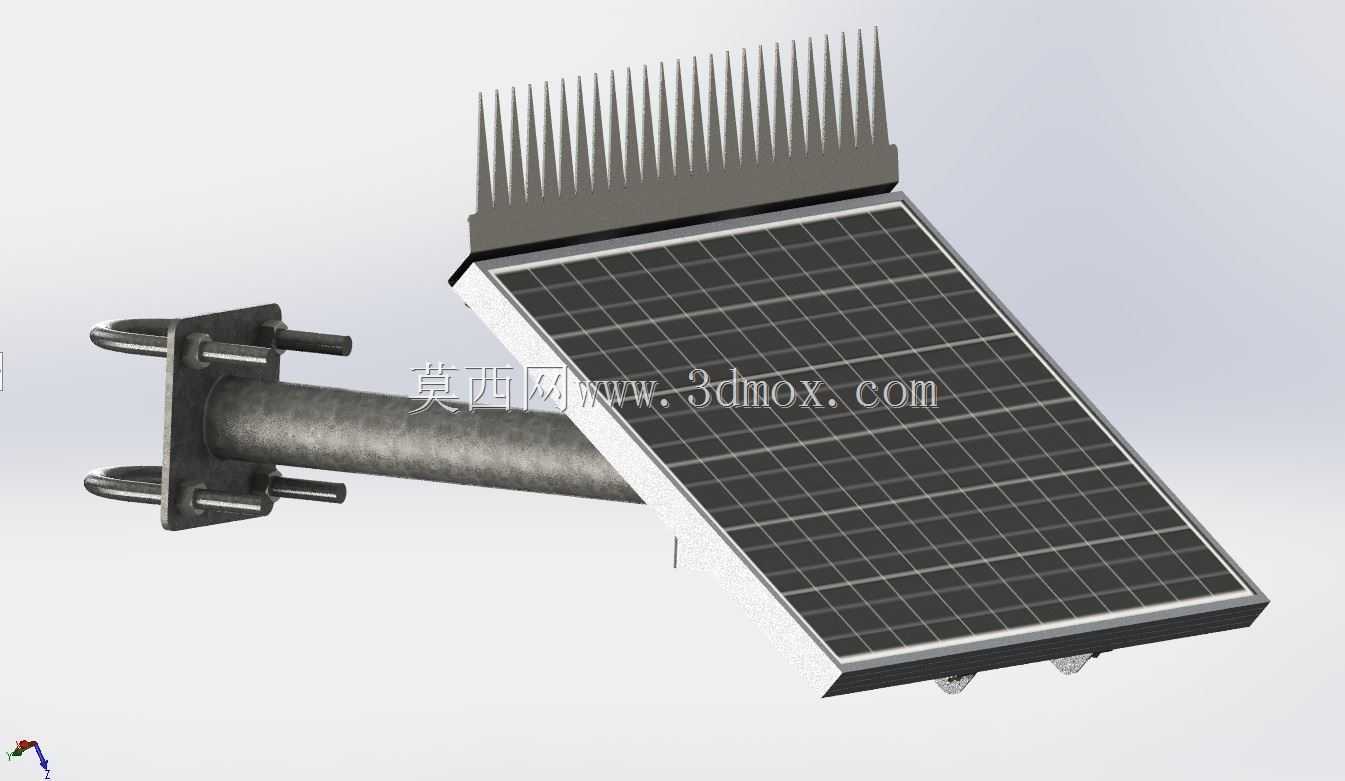

KS25T型太阳能电池板结构设计方案

　　在分布式光伏电站、户用离网供电系统、户外便携供电装备、小型太阳能照明设施的实际选型与结构适配环节，KS25T规格的太阳能电池板是应用覆盖度极高的一款基础发电单元，其结构设计的合理性直接决定了组件的环境耐受能力、安装适配性与长期发电稳定性。从实际工程应用的场景来看，这款电池板可适配的安装场景跨度极大，小到户外监控设备的独立供电模块、牧区户用的小型离网发电组，大到工商业分布式屋面电站的组串排布、光伏建筑一体化的嵌入式铺装单元，都能见到同结构规格组件的应用，这就要求其三维结构设计必须兼顾多场景的安装兼容性，不能仅针对单一使用场景做结构优化。

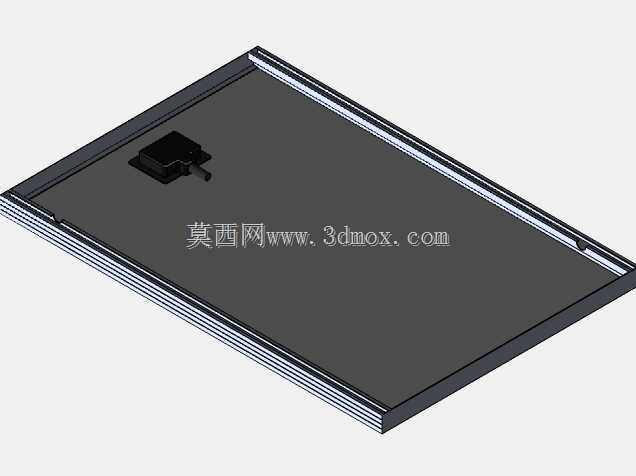

　　从产品的功能特性来看，这款无附加支架与外接配件的裸板结构，核心功能是通过表层的光伏电池片将照射到板面的太阳辐射能转化为直流电能，背面集成的接线盒承担着电流汇流、旁路防反接的核心作用，接线盒的出线位置做了下沉式结构处理，避免安装时与安装面硬接触挤压线缆造成绝缘层破损。板体四周的铝合金边框采用了等截面空腔结构设计，这种结构一方面能降低组件整体的自重，减少安装支撑结构的载荷负担，另一方面空腔结构可以形成一定的缓冲形变空间，当板面受到风压、积雪载荷或者轻微外力冲击时，边框可以通过微小形变吸收部分应力，避免应力直接传递到表层的钢化玻璃与内部的电池片造成隐裂。边框的侧边预留了标准的安装槽道，槽道的尺寸适配行业通用的压块、挂钩类安装固件，不管是采用屋面支架的压接固定、一体化屋面的嵌入式卡装，还是便携设备的螺丝直接固定，都能通过槽道完成可靠连接，不需要额外在边框上打孔做二次加工，避免加工过程中破坏边框的阳极氧化层造成长期使用中的锈蚀问题。

　　从设计思路的层面拆解，这款电池板的结构设计始终围绕可靠性与通用性两个核心目标展开。首先是层压结构的层级设计，从表层到背面依次是低铁高透钢化玻璃、EVA胶膜、电池片阵列、EVA胶膜、TPT背板，五层结构经过层压工艺复合为一个整体，所有层间的贴合间隙控制在极小范围内，避免长期户外使用过程中水汽渗入层间造成电池片氧化、脱层。边框与层压主体的连接采用了结构胶填充加卡扣限位的双重固定方式，相比单纯的螺丝固定，这种连接方式的应力分布更均匀，不会出现局部应力集中导致的玻璃边角碎裂问题。背面的接线盒位置选择在板体短边的偏侧位置，而非居中布置，这种布局一方面是为了适配多数安装场景下的线缆走线方向，减少线缆的弯折半径，另一方面也能避免接线盒突出部分在板体堆叠运输时与其他板体的正面玻璃直接接触，减少运输过程中的板面划伤风险。

　　关于外形尺寸与安装边界，这款电池板的长宽比例采用了接近常规小功率组件的通用比例，板体厚度控制在行业常规的组件厚度范围内，安装孔位的间距完全匹配小功率光伏组件的通用安装孔距标准，在做系统排布设计时，可以直接套用常规的支架间距参数，不需要重新做支架的开孔定位。需要注意的是，这款裸板结构未集成安装支架与接线连接器，在实际选型适配时，需要根据具体的安装场景匹配对应的压块、线缆连接器与支撑结构，安装时板体背面与安装面之间需要预留不小于两厘米的通风间隙，避免组件工作时散热不畅导致发电效率下降，同时预留的间隙也能减少雨水淤积在背板位置造成的长期腐蚀风险。边框的四个角做了微小的倒角处理，避免安装搬运过程中尖锐边角划伤施工人员，同时也能减少边角位置的应力集中，降低运输与安装过程中边框磕碰变形的概率。在做三维建模装配时，需要重点关注接线盒的突出高度、边框安装槽的深度与宽度参数，这些尺寸直接决定了后续安装固件的适配性，一旦尺寸出现偏差，就会出现现场安装时压块无法卡入、线缆与安装面干涉等实际工程问题。
