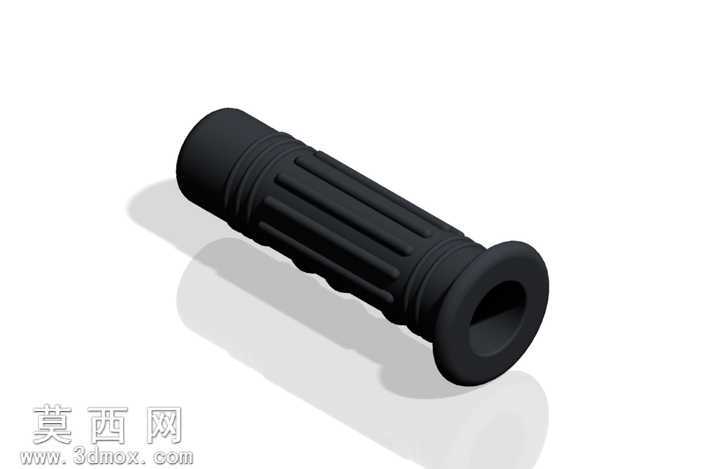

自行车橡胶防滑握把三维结构设计

本作品为自行车配套使用的橡胶握把三维模型，建模过程以实际骑行使用的人机工程需求为核心出发点，首先通过样条曲线勾勒握把整体的回转轮廓，握把整体采用一端封闭限位、一端开口套接的管状结构，适配标准自行车车把的管径尺寸，在建模阶段通过回转特征生成握把的基础基体，保证内孔与车把套接的配合精度，避免装配后出现松动打滑的问题。在外观与功能结构设计上，握把的握持区域设置了多道沿轴向分布的凸起防滑筋条，筋条之间预留均匀的凹槽，既能够提升手部握持时的摩擦力，避免骑行出汗或者雨天使用时出现手滑的情况，同时凹槽结构也可以提升握持时的通风透气性，提升长时间骑行的手部舒适度。握把靠近车把外侧的一端设计了直径更大的环形挡边，能够在握持时对掌部外侧起到限位支撑作用，防止骑行过程中手部从握把末端滑脱，靠近车把内侧的区域设计了多道环形的密封凸棱，装配后可以与车把表面紧密贴合，阻挡雨水、灰尘进入握把与车把的配合间隙，提升部件的耐用性。材质设置上选用哑光黑色软质橡胶材质，在渲染阶段调整材质的粗糙度参数，还原橡胶材质表面略带磨砂的质感，避免过度反光带来的视觉廉价感，同时对防滑筋条的边缘做了微小的圆角过渡处理，既符合实际橡胶零件注塑生产的脱模工艺要求，也能够避免尖锐棱边对手部造成摩擦不适。整体建模过程严格遵循实际产品的生产工艺逻辑，所有结构特征都具备实际生产可行性，没有冗余的几何结构，模型的曲面过渡顺滑，没有破面、重叠面等建模问题，既可以用于自行车整车装配的配套展示，也可以作为握把产品开模生产的前期结构参考，还原了民用自行车握把的实用化设计特点，兼顾了使用功能性与生产工艺合理性。
