山地车液压碟刹185mm制动转子三维设计

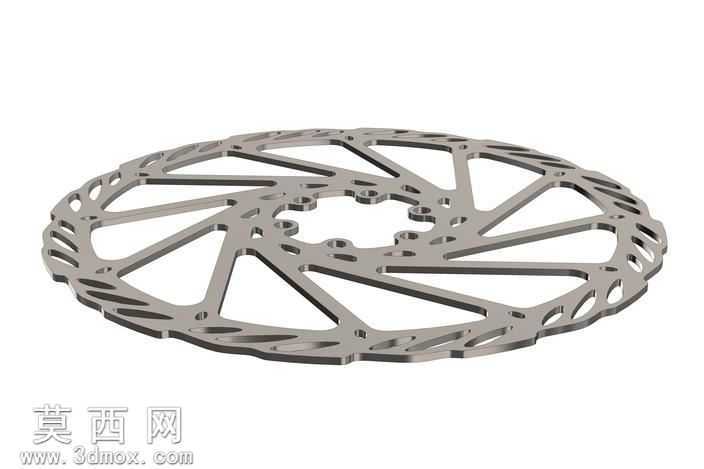

本作品为山地自行车液压盘式制动器配套的清洁型制动转子三维模型，建模过程严格遵循实物1:1比例还原，成品直径为185毫米，适配AVID G3系列碟刹安装规格。建模阶段以旋转凸台为基础构建盘体核心轮廓，通过拉伸切除、阵列特征完成盘面镂空结构的制作，中心花键安装位严格匹配山地车花鼓的卡合尺寸，每一处安装孔的孔径、孔位间距均经过尺寸校核，确保装配时可直接与标准花鼓、夹器对位，无需二次调整。模型的散热镂空结构采用放射状螺旋排布设计，既复刻了原版制动盘的空气导流造型，也通过等比例的筋条宽度设置还原了产品的结构强度特性，盘体外缘的散热切槽、安装位周边的减重凹坑均通过精细的倒角、圆角处理，还原金属冲压件的边缘工艺特征，避免尖锐棱角带来的建模失真。材质渲染阶段选用不锈钢金属材质，调整金属粗糙度、反射参数模拟真实碟刹盘的磨砂金属质感，盘面的细微磨损纹理、散热槽内的阴影层次均通过渲染参数调整实现，让模型呈现出接近实物的金属冷冽质感。结构设计上充分考虑碟刹制动的受力特性，放射状筋条从中心安装位向外缘均匀延伸，在实现最大化减重的同时保证制动时的盘面抗扭强度，镂空结构可在制动过程中引导气流穿过盘体，快速带走夹器摩擦产生的热量，避免长距离下坡制动时出现热衰减问题，盘体边缘的切槽设计还可在制动时刮除来令片表面的磨屑，减少异响并提升制动摩擦力的稳定性。整个建模过程从安装基准定位开始，先确定中心花键的基准轴，再以此为基础向外绘制盘体轮廓线，逐步添加镂空、切槽、安装孔等特征，每一步特征都添加对应的几何约束，确保模型参数可编辑，可根据不同轮径、不同刹车规格的需求快速调整盘体直径、安装孔位等参数，适配不同车型的制动改装需求。
