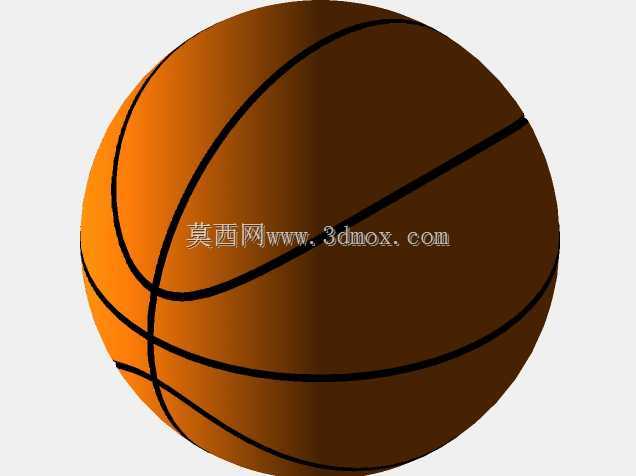

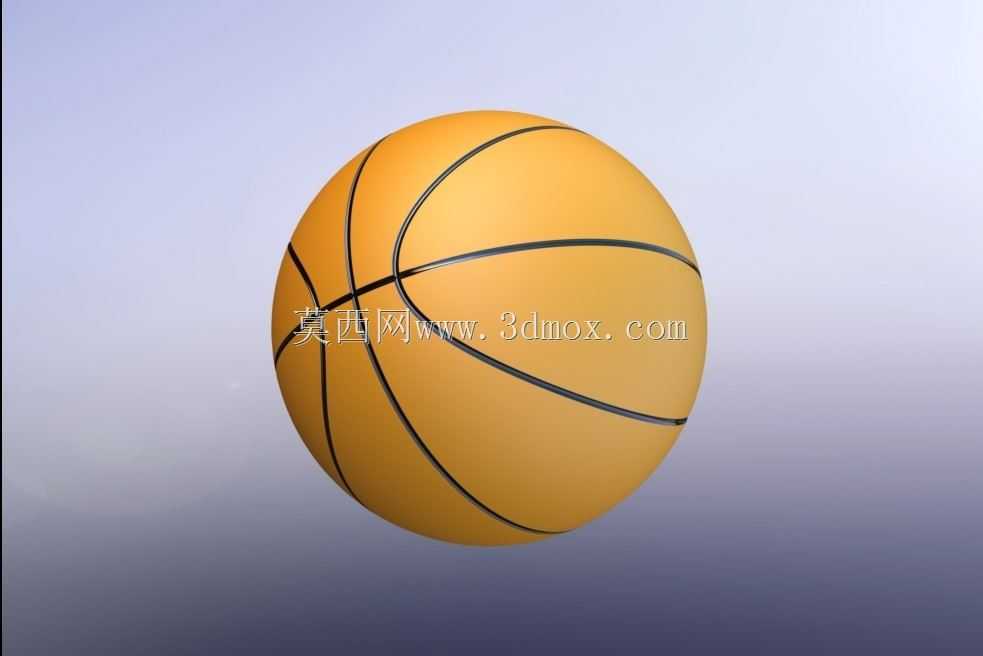

标准竞赛用篮球外观结构三维数模

　　做体育器材结构设计的工程师大多接触过球类产品的建模，篮球作为普及率最高的大球类运动器材，其外观曲面建模一直是曲面练习的典型案例，同时也是体育器材生产环节中模具开发、外观校验的核心依据。日常建模时最先要明确的是球面的基础尺寸边界，成年男子正式竞赛用篮球的圆周范围控制在749mm到780mm之间，换算为球体直径约238mm到248mm，建模时通常取中间值243mm作为基础球体的直径参数，这个尺寸既符合竞赛规则要求，也能适配后续内胆、缠纱、中胎、表皮各层结构的厚度预留。很多新手建模时容易忽略筋沟结构的处理，篮球表面的黑色筋沟并非简单的贴图纹理，而是实际存在的凹陷结构，常规筋沟的宽度在6mm到8mm之间，凹陷深度控制在1.5mm到2mm，这个尺寸既能够保证运动员持球时的手指触感反馈，提升抓握摩擦力，也不会因为凹陷过深导致球体弹跳时出现受力不均的问题。筋沟的排布逻辑是建模的核心难点，标准篮球的筋沟将整个球面分割为8块对称的曲面瓣片，建模时不能直接在球体上做切除，需要先通过基准面的角度偏移，构建出8个均匀分布的分割基准，再通过投影曲线将筋沟的轮廓线映射到球面上，之后采用曲面偏移、曲面修剪的方式做出凹陷结构，最后对筋沟的边缘做R1.5左右的圆角过渡，避免出现尖锐棱边，这也和实际生产中表皮接缝处的压合工艺相匹配。从实际应用场景来看，这个三维数模可用于多个环节，首先是篮球生产前期的模具开发，不管是橡胶篮球的硫化模具，还是PU贴皮篮球的中胎成型模具，

　　都需要精准的曲面数模作为加工依据，数模的曲面精度直接决定了成品篮球的圆度，而圆度是影响篮球弹跳一致性的核心指标，正规竞赛要求篮球从1800mm高度自由下落至硬质地面时，反弹高度要在1200mm到1400mm之间，且不同落点的反弹高度差不能超过50mm，这就要求数模的曲面偏差控制在0.1mm以内。其次这个数模也可用于体育场馆的器材展示、运动类产品的宣传动画制作，以及篮球相关文创产品的结构衍生设计，比如篮球造型的摆件、储物罐、灯具外壳等产品，都可以基于这个基础球面结构做二次修改。建模过程中还要考虑表皮纹理的处理，常规篮球的表皮是带有颗粒状防滑纹理的，在做产品渲染或者高精度模具设计时，需要在曲面瓣片的表面添加均匀的微凸纹理，

　　纹理高度通常在0.3mm左右，排布密度根据表皮材质的不同做调整，PU材质的纹理相对细腻，橡胶材质的纹理深度会稍大一些。另外要注意筋沟处的标识预留位置，正规篮球的品牌标识、规格参数、气压提示等内容，通常会印制在其中一块曲面瓣片的中心位置，建模时可以提前在对应位置做一个浅平面的偏移，方便后续的标识贴图或者模具刻字，避免标识因为球面弧度出现变形。很多工程师在做这类曲面建模时，习惯用实体切除的方式做筋沟，这种方式很容易出现曲面褶皱、曲率不连续的问题，正确的思路是从曲面构建开始，先做出完整的球面，再通过分割线拆分出8块瓣片，单独处理每一块瓣片的边缘凹陷，最后再缝合成实体，这样做出的曲面G2连续，不管是后续做模具加工的刀路计算，

　　还是做渲染的光影效果，都不会出现棱角或者断层的问题。从安装和适配的角度来说，如果是做篮球相关的配套器材设计，比如篮球架的篮筐、篮球收纳筐、篮球打气筒的气嘴适配，这个数模也可以作为尺寸校验的参考，比如篮筐的内径是450mm，刚好可以容纳两个标准尺寸的篮球同时通过，收纳筐的格栅间隙要控制在80mm以内，避免篮球从间隙滚落，这些尺寸校验都可以通过装配这个篮球数模来完成干涉检查，不需要反复制作实物样品测试，能大幅缩短配套器材的开发周期。另外在做运动仿真分析时，这个数模也可以作为刚体模型，模拟篮球撞击地面、篮板、篮筐时的受力变形情况，通过调整模型的密度、弹性模量等参数，匹配不同材质篮球的物理特性，为篮球的材料选型、结构优化提供数据支撑，比如调整中胎的橡胶厚度时，可以通过仿真模拟不同厚度下的弹跳高度、变形量，找到性能和成本的最优平衡点，避免反复开模试错带来的成本浪费。
