JR模块多功能显示器安装连接固定盒

　　在工业控制终端、嵌入式设备集成、小型模块化电控单元的现场部署场景里，这类适配JR模块的显示器连接固定盒，是解决显示模块安装定位、接口防护、走线规整问题的核心结构件，很多一线做设备改造、小型工控装置集成的工程师，在做显示单元外置安装时，都会优先选用这类成型的连接壳体来减少自制件的加工周期与装配误差。从实际使用场景来看，这类连接盒主要承担三个核心作用：一是作为显示面板的承载安装基座，给嵌入式安装的多功能显示模块提供刚性支撑，避免模块直接外露在设备外侧受磕碰、积尘影响；二是作为JR功能模块与显示单元之间的连接过渡结构，规整内部走线空间，让模块与显示屏的排线连接处在封闭壳体内得到防护，避免现场布线拉扯导致接口松脱；三是提供统一的对外安装基准，不管是卡装在设备面板预留位，还是通过侧装结构固定在型材机架上，都能保证安装后显示面的平整度与位置精度。

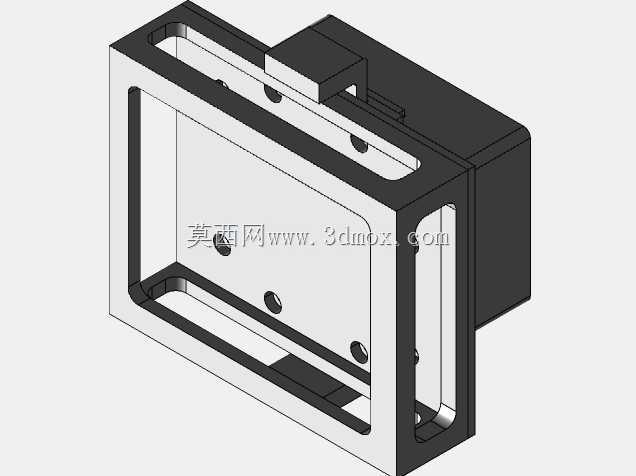

　　从结构设计思路来看，这个连接盒采用了框式主体加侧置模块仓的分体式布局，主体的框型内圈是和显示器面板匹配的嵌装槽，槽边预留的多个沉头安装孔位，是用来从背面锁紧显示面板，保证面板安装后正面无突出螺丝头，兼顾外观整洁与安装牢固度；框体的壁厚做了均匀等厚处理，既保证整体结构刚性，在常规工业环境下受轻微外力冲击不会发生形变挤压内部显示面板，也避免了壁厚不均导致的注塑成型缩痕问题，适合批量加工生产。侧置的凸起仓体是专门预留的JR模块安装位，仓体和主框体内部连通，刚好可以容纳模块本体与排线弯折空间，不需要额外做走线转接，装配时可以先把模块固定在侧仓内，接好排线再扣合显示面板，装配流程顺畅，不会出现排线挤压、弯折半径过小导致线芯断裂的问题。

　　关于安装边界与尺寸适配，这类连接盒的主框内圈尺寸是严格匹配对应规格多功能显示器的外轮廓尺寸，嵌装深度刚好覆盖显示器的背部电路板区域，安装后显示面板正面和框体前端面齐平，不会出现突出刮擦操作人员或者凹陷积灰的问题；侧置模块仓的外凸尺寸控制在合理范围，不会因为加装模块导致整体安装所需的纵深空间过大，适配大部分薄型设备面板的安装预留空间。背部的安装定位点做了对称布局，既可以通过沉头孔直接螺丝固定在设备安装面上，也可以搭配卡扣配件实现快装快拆，方便后期设备维护时拆卸显示单元做调试。框体边缘都做了小圆角过渡处理，没有尖锐的棱角，避免装配和现场维护时划伤操作人员，同时边角的圆角也能提升壳体的抗冲击能力，减少边角受撞击时开裂的概率。

　　在实际选型适配的时候，需要注意这个连接盒的安装孔位间距要和现场设备预留的安装位匹配，侧置模块仓的朝向要根据现场布线方向确认，避免安装后侧仓朝向设备内壁导致模块无法插拔、走线无法引出。壳体内部没有多余的加强筋遮挡，给不同版本的显示模块排线预留了足够的调整空间，哪怕是更换不同线长的同规格排线，也能在壳体内完成规整排布，不会出现合盖时挤压排线的问题。整体结构没有复杂的倒扣或者异形结构，不管是做3D打印打样验证，还是开模批量注塑生产，都能较低成本实现，对于小批量设备研发的团队来说，这类标准化的连接壳体可以大幅缩短结构设计周期，不需要从零开始设计显示模块的安装固定结构，只需要核对安装尺寸匹配就可以直接选用，减少结构设计的重复劳动。
