可伸缩式喷砂喷漆作业室结构设计

　　在表面处理行业的生产现场，固定尺寸的喷砂、喷漆工位往往面临场地利用率低的痛点——小工件作业时大量空间闲置，大尺寸构件进场时又受限于室体边界无法容纳，可伸缩结构的作业室正是为解决这一矛盾开发的专用作业防护设施。这类设备的核心应用场景覆盖钢结构件预处理、大型机械零部件返修、工程构件现场涂装等多个领域，尤其适合加工工件尺寸波动大、生产场地面积有限的中小型加工车间，或是需要临时搭建涂装作业区的现场施工场景。

　　从实际用途来看，该作业室首先要实现作业区域的物理隔离，避免喷砂过程中产生的磨料飞溅、喷漆过程中散逸的漆雾扩散到非作业区域，降低车间整体的粉尘与VOCs无组织排放浓度，同时为作业人员提供相对封闭的操作空间，配合通风除尘系统实现作业点位的污染物定点收集。和固定式作业室不同，可伸缩结构不需要全程占用固定的厂房面积，在非作业状态下可以将伸缩段完全收拢，腾出的场地可用于工件周转、临时堆放或是其他工序作业，对于厂房租金成本较高的城区加工点、多工序混线生产的综合车间来说，这种空间适配性是固定式室体无法比拟的。

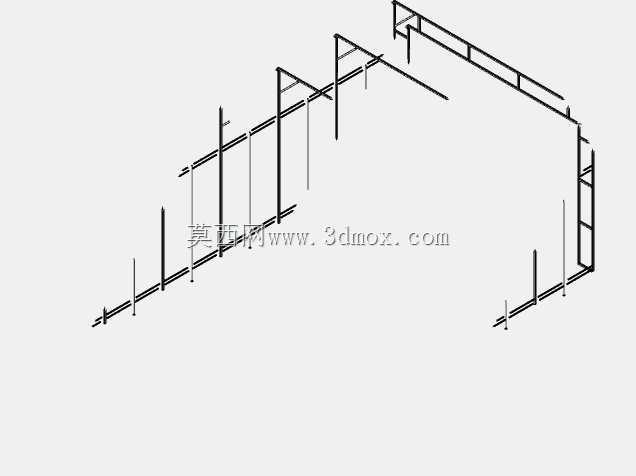

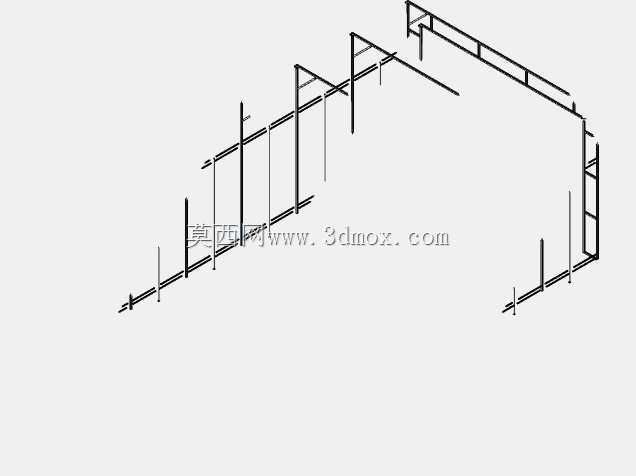

　　功能特性层面，该结构采用分段式框架拼接设计，每段框架之间通过滑动连接组件实现相对位移，框架外侧配套耐磨、耐溶剂腐蚀的防护帘布，伸展状态下可形成连续的封闭作业腔，收拢状态下各段框架依次叠合，整体占用长度仅为最大伸展长度的1/5到1/8。框架主体采用型钢焊接成型，主受力杆件的截面尺寸经过载荷校核，可承受帘布自重、通风管道附重以及常规车间通风产生的负压载荷，不会出现框架变形、帘布拉扯破损的问题。滑动组件采用带防尘罩的定向滚轮，轨道铺设在作业区地面，可根据车间地面条件选择预埋式或是表面固定式安装，滚轮的滚动阻力经过匹配设计，单人即可轻松完成室体的伸展与收拢操作，不需要额外配置动力驱动装置，降低了设备的后期维护成本。

　　设计思路上，整个结构优先考虑现场安装的便捷性与长期使用的可靠性，所有框架杆件均采用标准化分段设计，单段杆件长度控制在常规运输车辆的载货尺寸范围内，现场安装时只需要通过螺栓连接即可完成框架组装，不需要在现场进行大量焊接作业，降低安装过程对车间正常生产的影响。室体的一端设置固定端，用于连接通风除尘管路、照明系统以及人员进出的检修门，固定端的结构强度做了加强设计，可承受伸缩段完全伸展时的纵向推力，避免长期使用后出现固定端移位的问题。防护帘布的连接采用快装式压条结构，当帘布出现局部磨损或是被磨料击穿时，不需要整体更换帘布，只需要松开压条更换对应段的帘布即可，大幅降低后期的耗材更换成本。

　　外形尺寸与安装边界方面，该结构的伸展长度可根据用户的实际作业需求进行模块化调整，单段伸缩节的长度统一为1m，可通过增减伸缩节的数量实现8m到30m不等的作业长度覆盖，室体的内部净宽度设置为4m、净高度设置为3.2m，可满足常规大型钢结构件、工程机械零部件的进出需求，同时适配车间内常规3吨叉车的作业回转半径。安装时需要在作业区地面预留宽度为4.5m的平整带，轨道铺设的平面度误差控制在每米2mm以内，避免滚轮运行时出现卡滞；固定端位置需要预留通风管道的对接接口，接口尺寸匹配常规除尘设备的进风口管径，不需要额外做变径处理即可完成与厂区现有除尘系统的对接。室体完全收拢后的长度仅为2.2m，收拢后不会占用车间的主通道，可满足车间内的物流通行要求。

　　在实际使用过程中，这类可伸缩作业室还可根据作业类型调整配套设施，用于喷砂作业时可在帘布内侧增设防磨层，抵御高速磨料的持续冲刷；用于喷漆作业时可更换为防静电、耐漆雾附着的专用帘布，同时在室体内侧设置防爆照明组件，满足涂装作业的安全规范要求。和固定式的混凝土作业室或是彩钢板作业室相比，这种框架式伸缩结构的建设周期更短，不需要对厂房地面做破坏性改造，后期如果需要调整作业区位置，只需要拆卸螺栓、重新铺设轨道即可完成设备移位，资产的复用率远高于固定式作业设施。

　　从结构设计的细节来看，每段框架的竖向杆件底部都设置了限位装置，当室体伸展到设定长度时，限位块会自动卡入轨道上的定位槽，避免作业过程中框架受外力影响出现自行滑移的问题；相邻框架之间设置了柔性密封胶条，伸展状态下胶条被压紧在两段框架的接缝处，可减少室体的漏风率，提升通风除尘系统的收集效率，降低作业过程中的污染物外溢风险。框架的顶部设置了管线拖链，照明线路、除尘支管的线缆都可布置在拖链内，随框架伸缩同步移动，不会出现线路拉扯、缠绕的问题，保障长期使用的电气安全性。
