工业级12000CFM风量脉冲除尘设备结构

项目分类:除尘设备 发布时间:2021-12-04 ID:436756
  • 工业级12000CFM风量脉冲除尘设备结构
  • 工业级12000CFM风量脉冲除尘设备结构
  • 工业级12000CFM风量脉冲除尘设备结构

  在机械加工、木材加工、建材生产这类会持续产生工艺性粉尘的车间场景里,这类大风量除尘设备是车间职业健康防护、废气达标排放的核心配套装备,和工位侧吸罩、车间主通风管路直接对接,负责把裹挟着金属切屑粉尘、木粉、水泥扬尘的含尘空气抽入设备内部完成气固分离,避免无组织排放的粉尘在车间内积聚,既降低作业人员尘肺类职业病的患病风险,也避免高浓度粉尘引发爆燃安全隐患,同时过滤后的洁净空气可直接回流车间或者达标外排,减少车间采暖或者制冷的能耗损失。

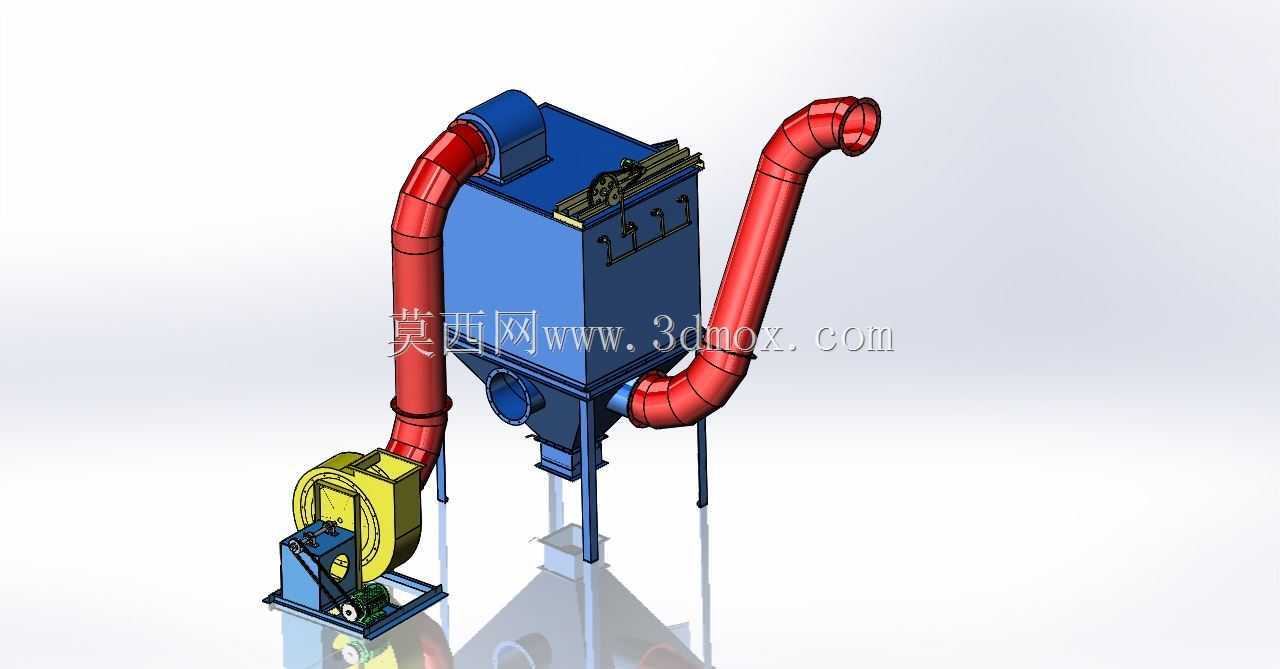

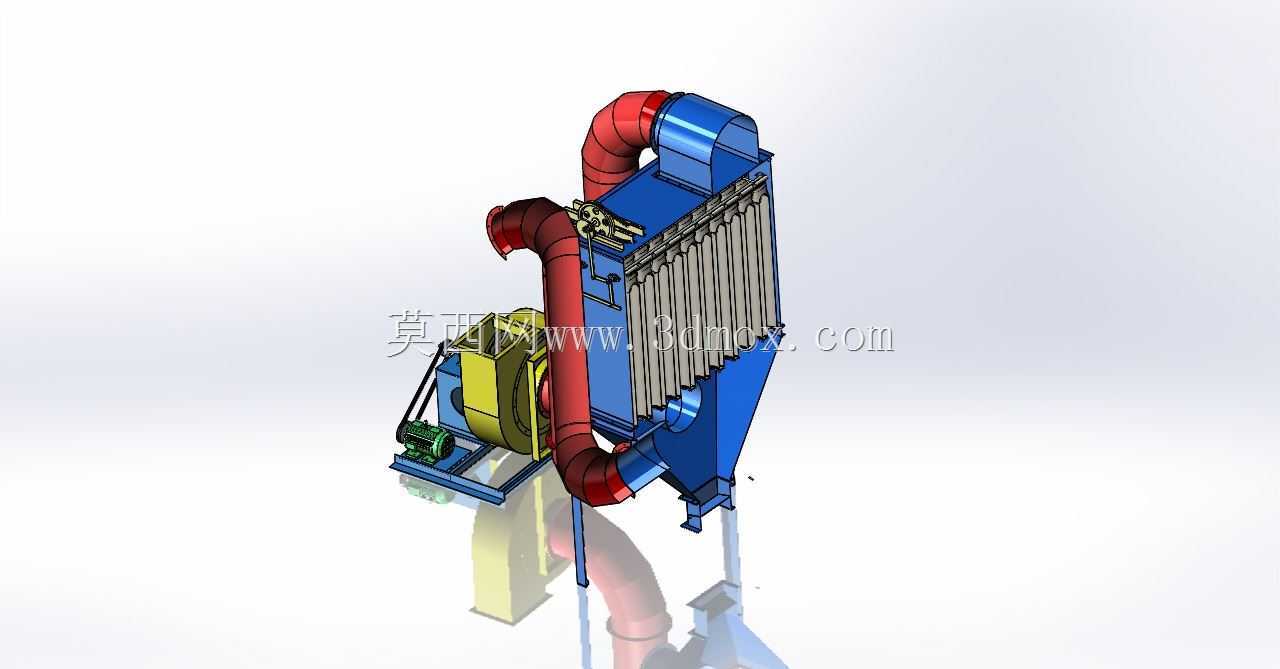

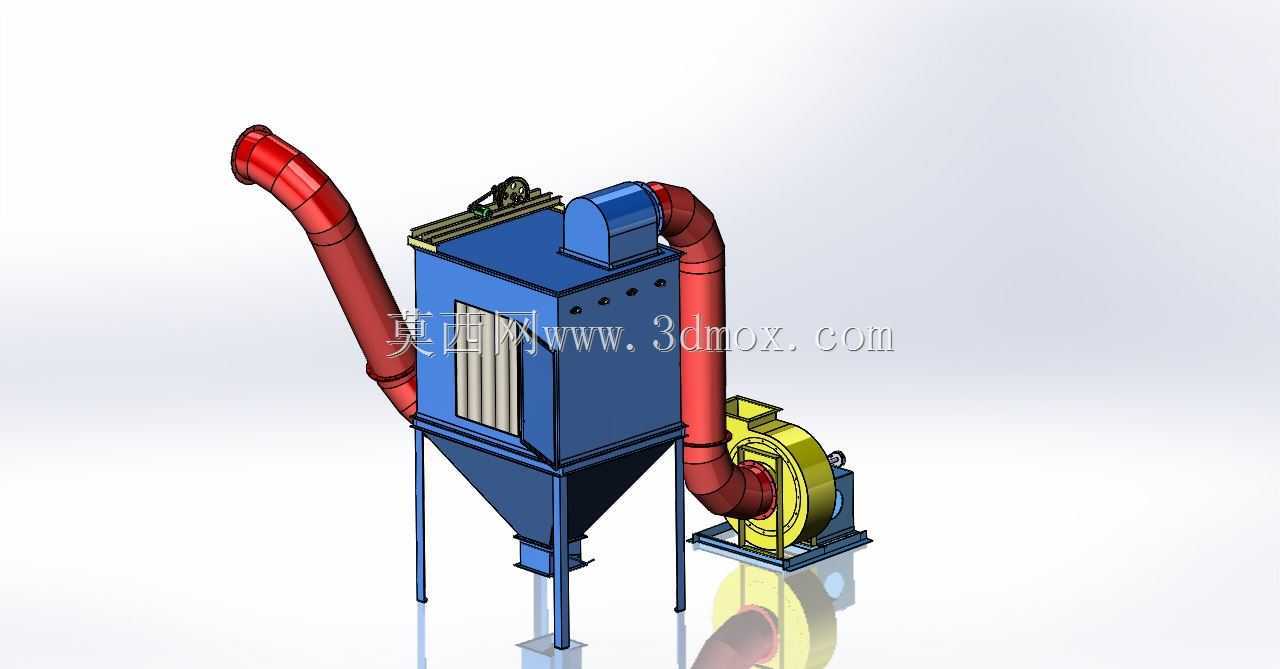

  这套设备的核心处理单元采用上箱体过滤、下锥斗集灰的经典布局,上箱体内置竖直排布的过滤元件,含尘气流从侧部进风口进入箱体后,流速会因为通流截面突然扩大快速降低,大颗粒粉尘会在重力作用下直接沉降到下方的锥形灰斗里,粒径更细的粉尘会随着气流穿过滤元件,被截留在过滤元件的外表面,透过滤材的洁净空气会汇集到上箱体的净气腔,通过侧部连接的管路进入配套的离心风机,最终从风机出口排出。配套的离心风机采用后向式叶轮设计,在12000CFM的额定处理风量下能保持稳定的风压输出,克服过滤元件阻力、管路沿程阻力、工位吸口阻力,保证各个吸尘点位有足够的捕集风速,不会出现粉尘在管路内沉积堵塞的问题;风机和箱体之间采用柔性软管连接,能抵消设备运行时的振动传递,避免管路因为长期振动出现焊缝开裂、紧固件松动的问题。

  从结构设计的逻辑来看,整个设备的受力框架采用型钢焊接成型,支腿直接延伸到上箱体底部的承力横梁位置,把整个箱体、灰斗、内部过滤元件的重量直接传递到设备基础上,避免箱体壁板长期承重出现变形漏风的问题。灰斗采用60度倾斜角的锥形设计,这个角度大于常见工业粉尘的安息角,沉降到灰斗内壁的粉尘会在重力作用下自然下滑到灰斗底部的卸灰口,不会在斗壁积灰搭桥,日常运维只需要定期打开卸灰阀清理收集的粉尘即可,不需要频繁进入设备内部清灰。进风管路采用大曲率半径的弯管设计,减少气流在弯头位置的局部阻力损失,避免高速携带粉尘的气流直接冲刷滤材造成局部磨损,延长过滤元件的使用寿命。

  在安装边界的尺寸把控上,这套设备因为处理风量达到12000CFM,整体占地需要预留足够的操作维护空间,设备主体和周边墙体、其他生产设备的间距要保证在800mm以上,方便后期更换过滤元件、检修清灰机构;设备顶部的清灰机构需要预留上方1200mm的检修空间,方便日常对喷吹组件、电控元件进行检查维护。风机因为运行时会产生动载荷,安装位置需要做单独的基础减震处理,和主体设备的安装基础可以做软性隔离,避免风机振动传递到主体设备引发共振,导致紧固件松动、焊缝开裂。进出风管路的对接位置要做密封处理,避免因为漏风导致系统实际处理风量下降,影响各个工位的粉尘捕集效果;如果是安装在北方冬季低温的车间内,灰斗位置可以根据使用场景加装伴热装置,避免高湿度粉尘在灰斗内壁结露板结,导致卸灰不畅。

  在实际选型适配的时候,要注意这套设备的额定风量是对应特定过滤风速的参数,如果实际接入的吸尘点位过多、管路阻力超过设计值,会导致实际处理风量下降,粉尘捕集效果变差,所以在管路设计的时候要合理分配各个支管的风速,主管道风速控制在16-22m/s,支管风速控制在14-18m/s,既保证粉尘不会在管内沉积,也不会因为风速过高造成管路磨损过快。设备的清灰控制可以根据滤材前后的压差自动触发,当滤材表面附着的粉尘厚度增加、前后压差达到设定阈值的时候,清灰机构会自动启动,依次对每一组滤材进行喷吹清灰,把附着在滤材表面的粉尘吹落到下方灰斗里,让设备始终保持在稳定的阻力区间运行,不需要人工频繁停机清灰,能适配连续生产的车间作业节奏。
