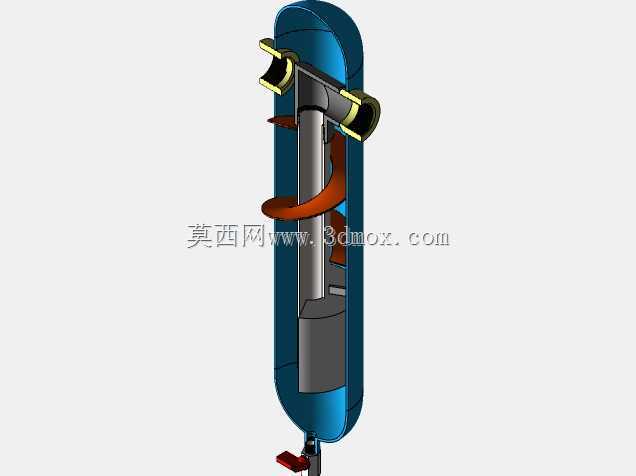

在气动系统的管路布局中,冷凝水夹带一直是影响下游用气设备寿命的核心问题,这类11/2规格的汽水分离装置,通常串接在中冷器、后冷器的出口端,也可在干燥机前置段加装,用来拦截压缩空气中裹挟的液态冷凝水滴,避免液态水进入气动阀、气缸、气动仪表这类精密元件,造成阀芯锈蚀、密封件老化、仪表测量失准等故障。从结构设计来看,该装置采用立式筒体布局,侧向双接口的进出管路设计,能够直接对接同通径的压缩空气主管路,不需要额外加装变径接头,减少管路压降损失。筒体内部的导流结构采用螺旋导叶设计,带水的压缩空气进入筒体后,会沿导叶形成旋流,依靠离心力将密度更大的液态水滴甩向筒体内壁,水滴沿壁面汇聚后下落至筒体底部的集液腔,
分离干燥后的气体则从筒体中心的上升管导出,进入下游管路。这种旋流式分离结构相比传统的挡板式结构,气阻更小,在额定通流下的压力损失可以控制在0.02MPa以内,不会对主管路的供气压力造成明显影响。从安装边界来看,该装置的立式筒体为长圆柱形态,侧向接口的中心距、筒体总长度都适配常规1.5寸管路的安装空间,安装时需要保证筒体垂直固定,底部预留足够的排污阀操作空间,避免倾斜安装导致旋流场紊乱,降低分离效率。进出气接口采用法兰对接形式,密封面匹配常规管路法兰的密封尺寸,现场安装时不需要对原有管路做大幅改动,可直接替换同通径的老旧分离装置。在实际工况适配中,该结构的汽水分离器可以适配常规工况下的压缩空气处理,
对于含油量不高的普通工厂气动供气系统,分离效率可以达到95%以上,能够滤除5μm以上的液态水滴,满足大部分通用气动设备的用气干燥要求。设计过程中需要重点考虑筒体的壁厚承压能力,匹配常规压缩空气系统0.6-1.0MPa的工作压力,同时内部导叶的螺旋角度需要经过流场验证,角度过大会导致气阻升高,角度过小则旋流强度不足,无法有效分离水滴;中心上升管的进气口高度需要高于集液腔的最高液位,避免气流再次夹带底部沉积的冷凝水。另外筒体底部的排污接口需要匹配常规的自动排污阀安装尺寸,可根据使用场景选择加装手动排污阀或者定时自动排污阀,定期排出集液腔内的积水,避免液位过高被气流二次夹带。在不同行业的应用场景中,
这类汽水分离器除了常规的工厂压缩空气站使用,也可配套在小型空压机的出口端,作为初级气水分离单元,还能在真空系统、负压输送管路中使用,分离管路中夹带的液态介质,保护下游的真空泵等设备。不同于精密过滤器依靠滤芯拦截的分离方式,这种旋流式汽水分离器没有易损滤芯,不需要定期更换过滤元件,日常维护只需要定期排污即可,长期使用的维护成本更低,适合在工况稳定、杂质含量不高的压缩空气管路中长期运行。建模过程中需要重点保证内部导流叶片与筒体内壁的贴合度,避免出现缝隙导致气流短路,影响分离效果;进出气接口的流道需要做圆滑过渡,减少局部阻力损失,筒体的上下端盖采用圆弧封头结构,相比平封头的承压能力更强,能够降低壁厚要求,减轻设备整体重量。
