柜式喷砂作业封闭柜体结构设计

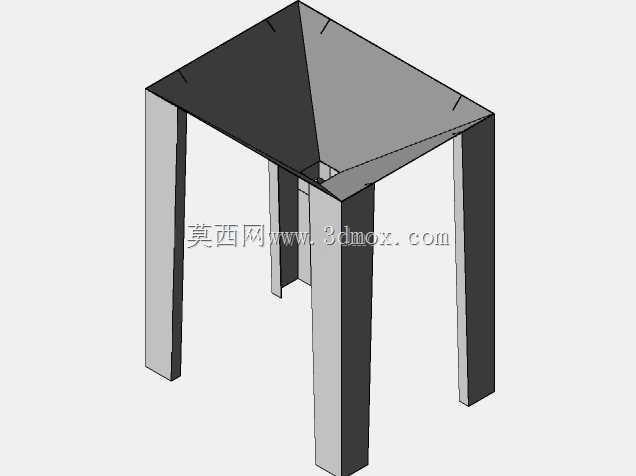

　　在金属零部件表面处理工序中，喷砂作业是去除氧化皮、焊渣、表面毛刺以及提升涂层附着力的核心工序，开放式喷砂作业会造成磨料飞溅、粉尘扩散，既污染车间作业环境，也会造成磨料的无端损耗，柜式喷砂封闭结构就是为解决这一现场痛点设计的作业载体。从结构组成来看，该柜体采用方管焊接作为主支撑框架，顶部为向内收拢的锥斗形集尘罩结构，这种斜面设计能够让作业过程中上扬的含尘气流顺着锥面导向后侧的除尘接口，避免粉尘在柜体顶部死角堆积，同时锥顶预留的安装位可直接对接除尘管道，不需要额外加装过渡连接构件，减少现场安装的配做工作量。柜体四周的立式支撑腿采用等边角钢与冷轧钢板折弯件拼焊而成，支撑腿底部预留有地脚安装孔，可配合膨胀螺栓直接固定在车间水泥地面上，

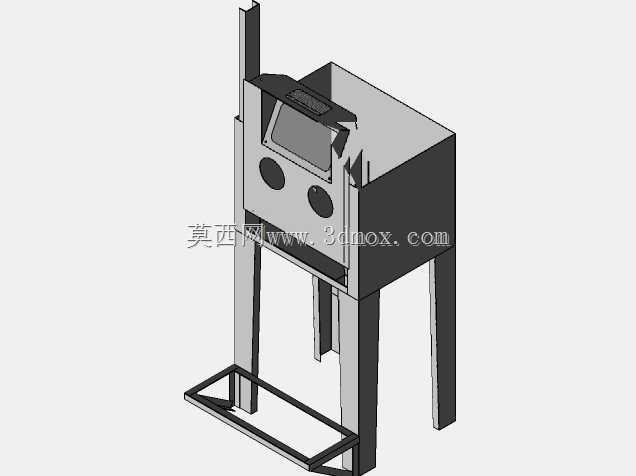

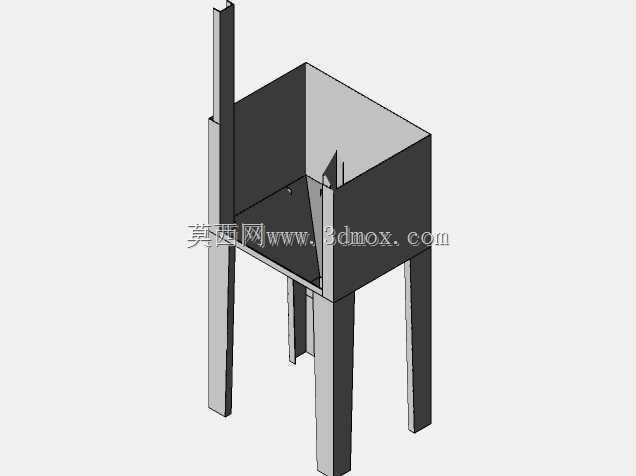

　　单腿的承重设计按照满载工况下三倍安全系数校核，即使长时间放置重型工件、搭配手动转盘工装也不会出现框架形变。柜体正面预留操作手孔的安装位，作业时操作人员可将手臂通过带密封袖套的手孔伸入柜内，手持喷砂枪对工件进行作业，正面框架同时预留观察窗的安装槽，观察窗采用双层钢化玻璃设计，内层可更换的耐磨玻璃能够阻挡磨料直接冲击外层玻璃，延长观察窗的使用寿命，避免频繁更换玻璃影响作业效率。柜体下部为作业舱空间，内部可根据处理工件的尺寸搭配不同的工装：处理小型五金件时可搭配网格栅板，落下的磨料可直接通过栅板间隙进入底部的磨料回收系统；处理尺寸较大的焊接结构件时，可拆除部分栅板，预留足够的工件放置空间。磨料回收的流道设计与顶部集尘结构形成闭环气流回路，

　　除尘系统启动后柜内形成微负压，既可以防止粉尘从手孔、观察窗缝隙溢出，也能带动散落的磨料顺着底部斜面回流到磨料分离装置，将可用磨料与粉尘、碎屑分离后，磨料重新送入喷砂罐循环使用，粉尘则被滤筒拦截收集。从安装边界来看，该柜体的整体占地尺寸适配常规中小型表面处理车间的工位布局，不需要对车间原有地面做特殊处理，外接气源接口、除尘接口、电气控制接口都集中布置在柜体后侧，现场安装时只需要对接对应管线即可投入使用，不需要复杂的布线布管作业。在实际选型过程中，结构设计人员可根据自身常处理工件的最大尺寸调整柜体的长宽高参数，若需要处理长度超过柜体深度的长轴类工件，可在柜体两侧预留可封闭的穿料孔，不需要整体更换柜体结构；若升级为自动喷砂作业，

　　可在柜体顶部预留的安装位加装喷枪往复机构、工件旋转工装，不需要对主框架做切割焊接改动，预留的结构冗余能够覆盖手动、半自动两类喷砂作业的改造需求。不同于开放式喷砂作业需要单独设置作业隔离区，该封闭柜体可直接布置在常规生产车间内，作业过程中车间环境粉尘浓度符合职业健康相关要求，同时磨料的循环利用率相比开放式作业提升七成以上，能够有效降低表面处理工序的磨料消耗成本。柜体的门板采用带密封条的铰链式结构，日常清理舱内残留碎屑、更换磨料时可直接打开侧门操作，门锁采用压紧式结构，关闭后能够保证舱体的密封性，避免漏风影响柜内微负压的形成。
