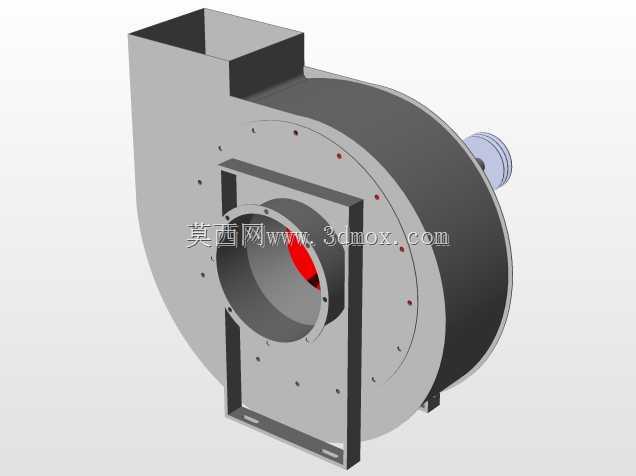

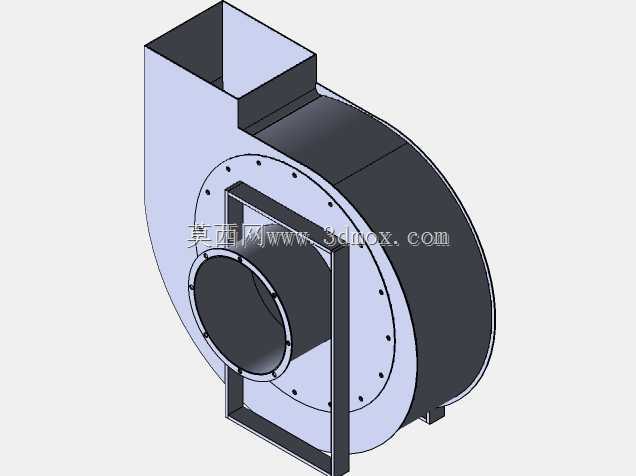

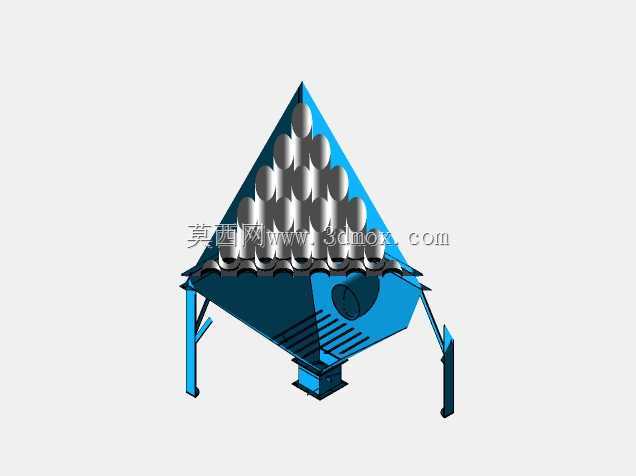

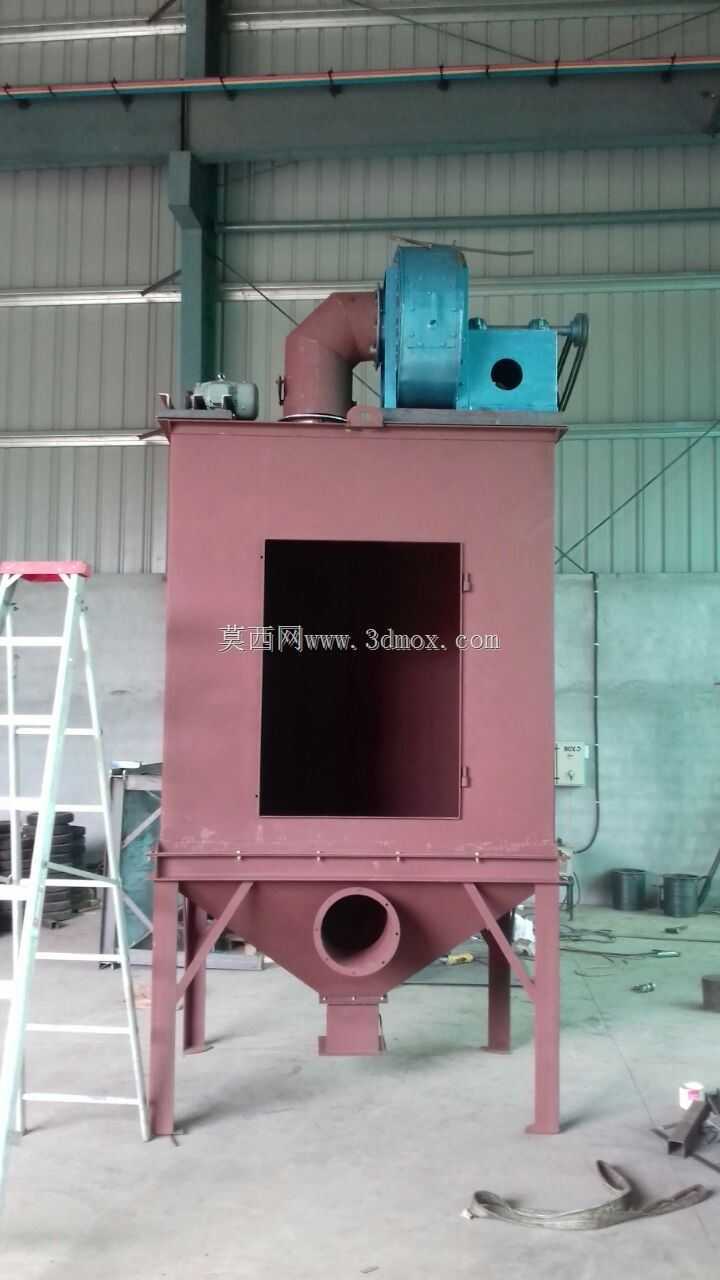

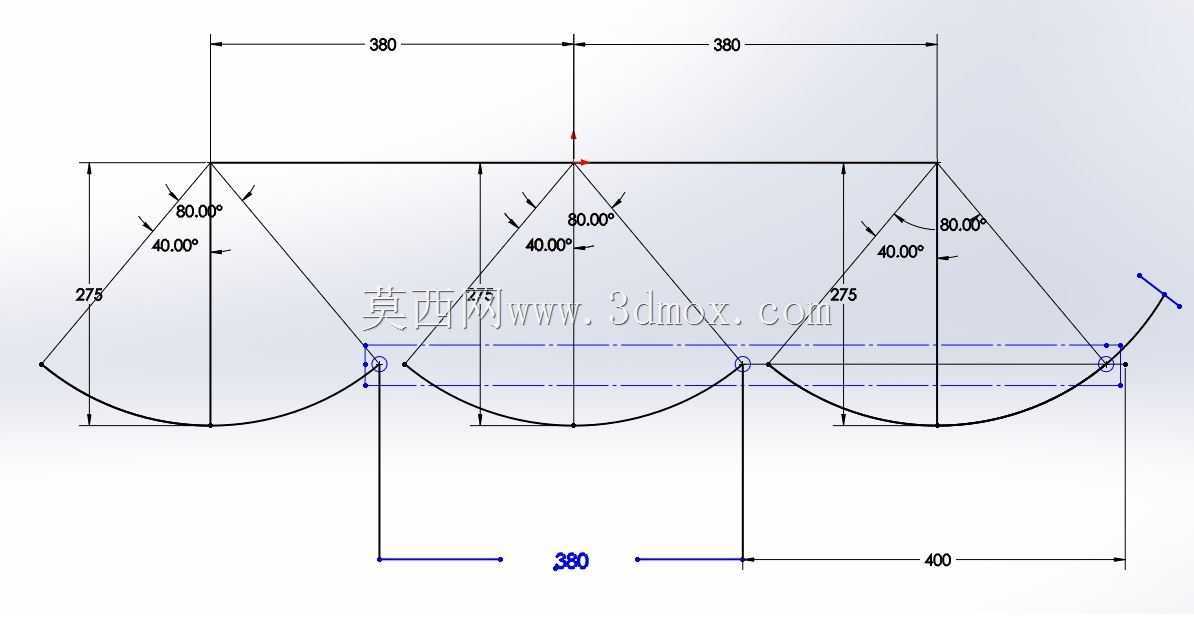

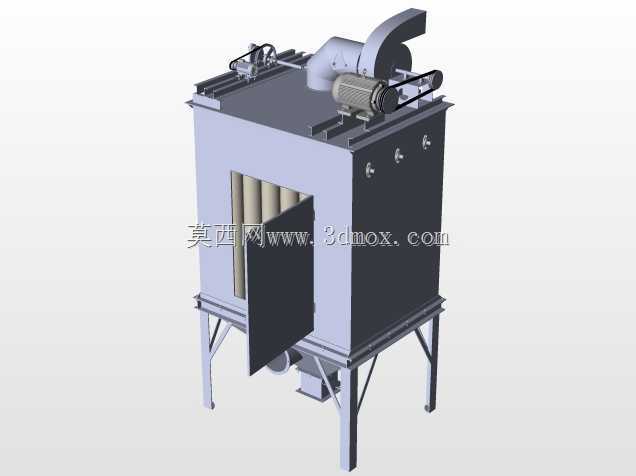

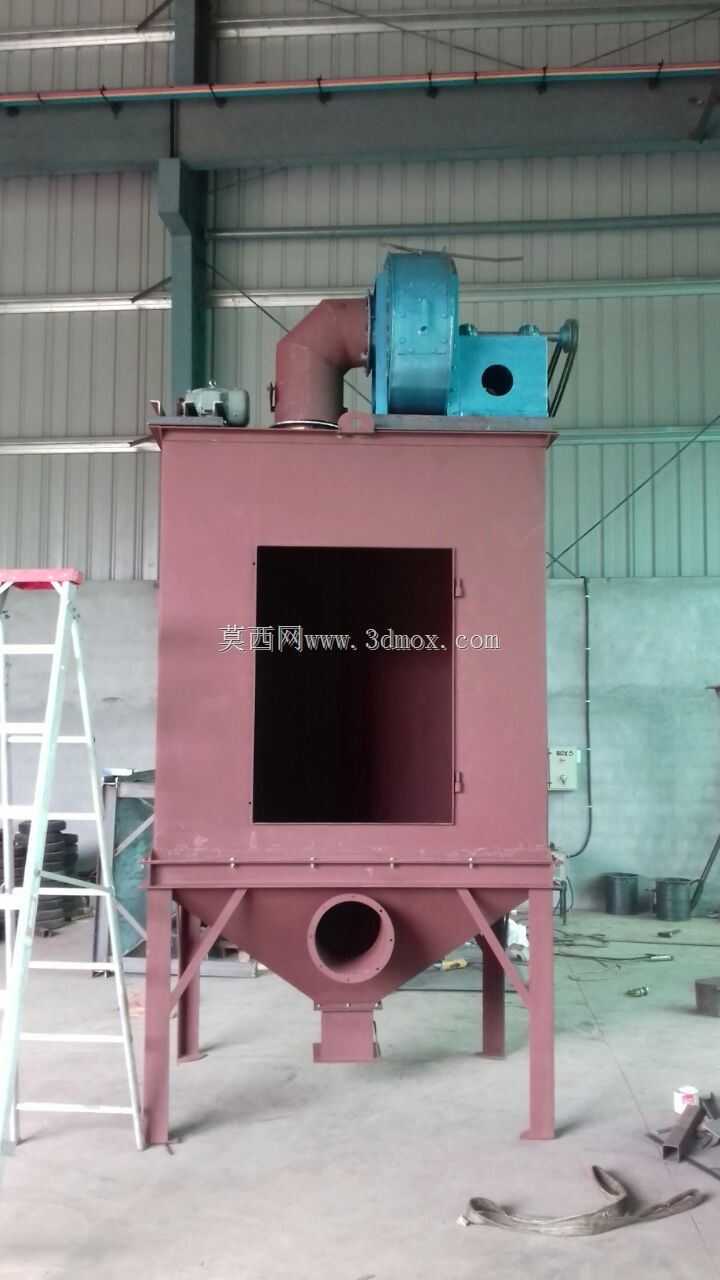

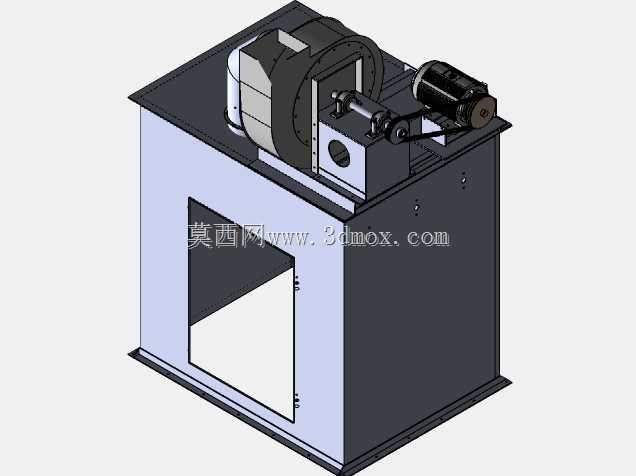

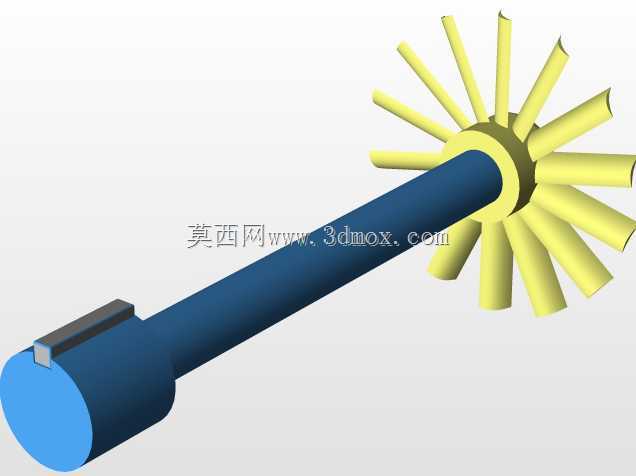

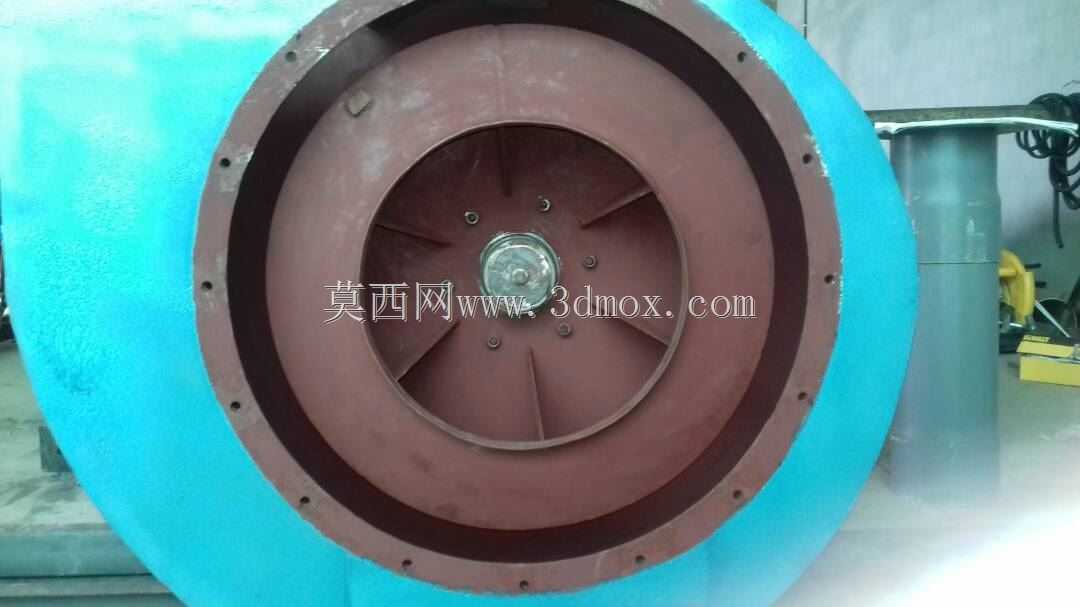

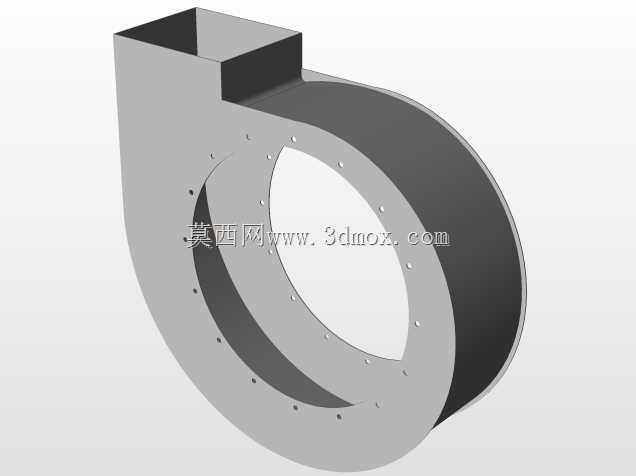

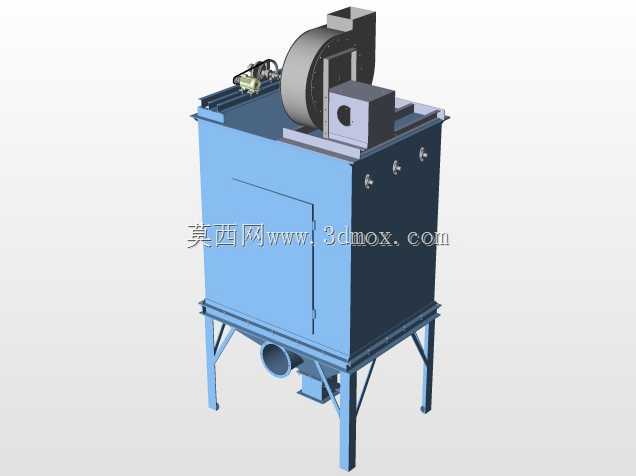

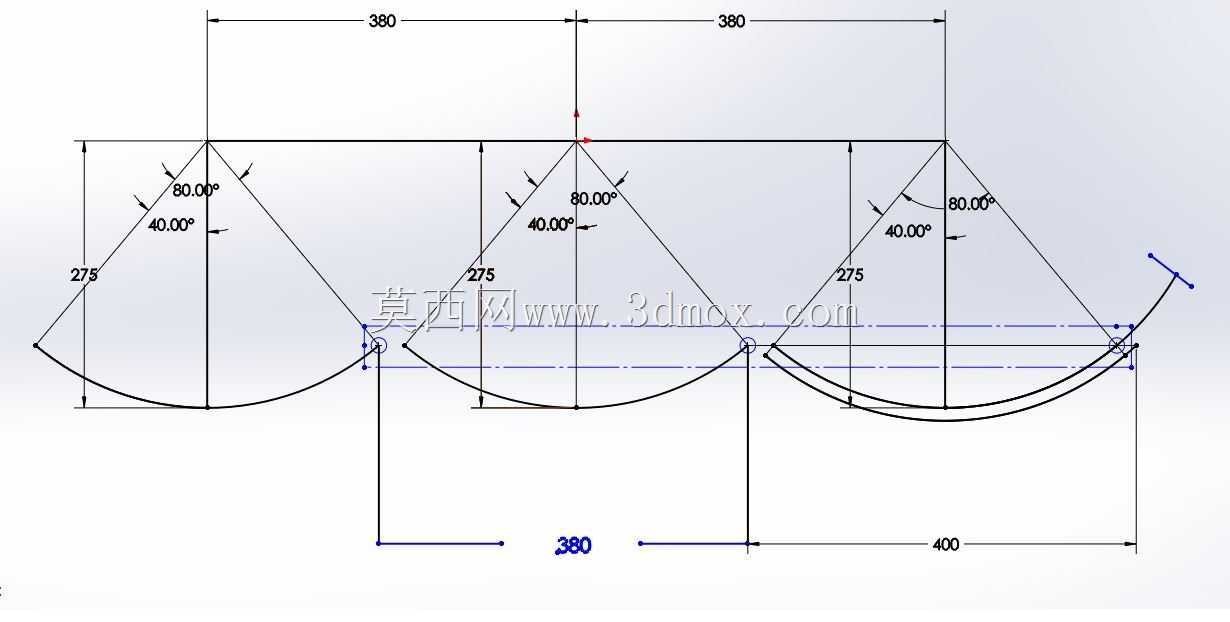

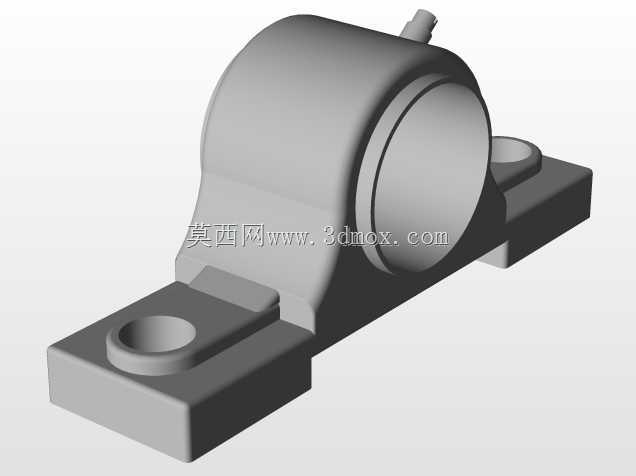

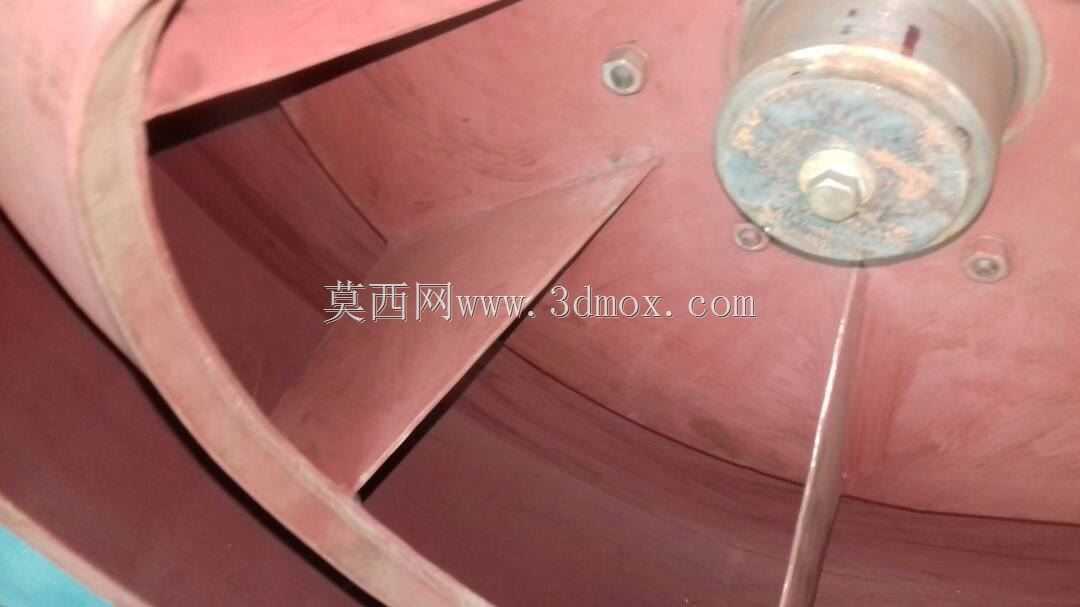

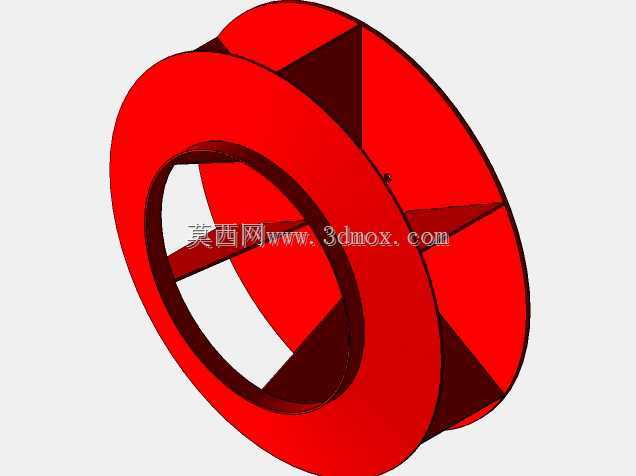

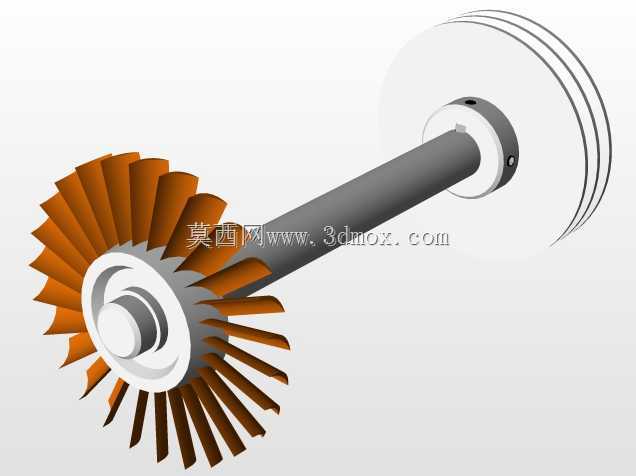

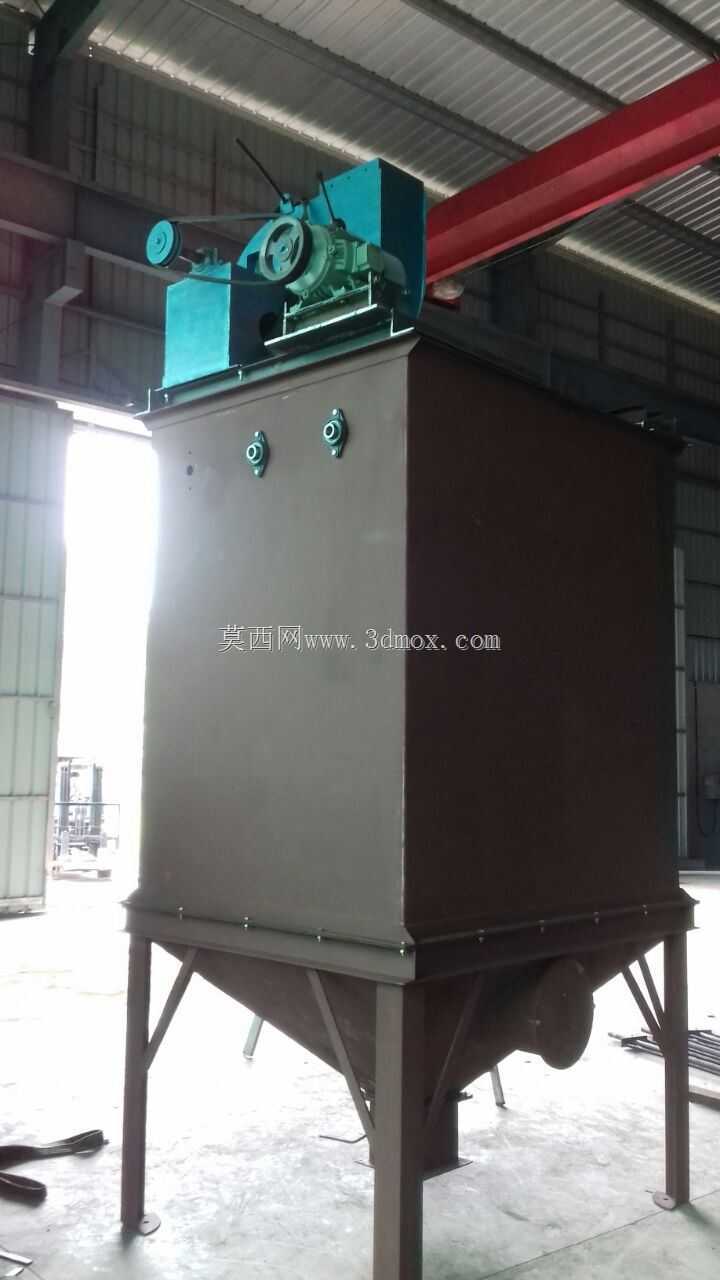

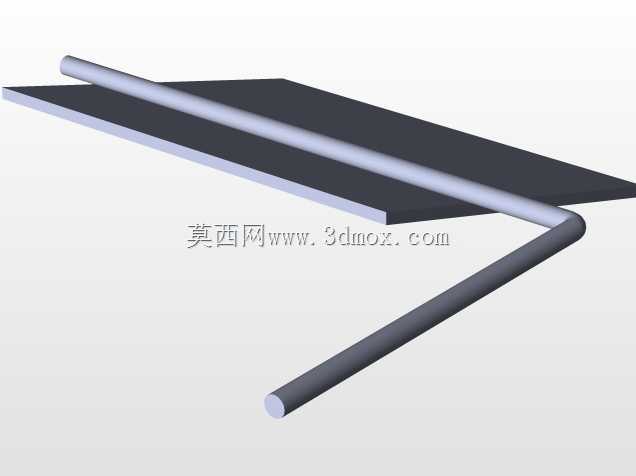

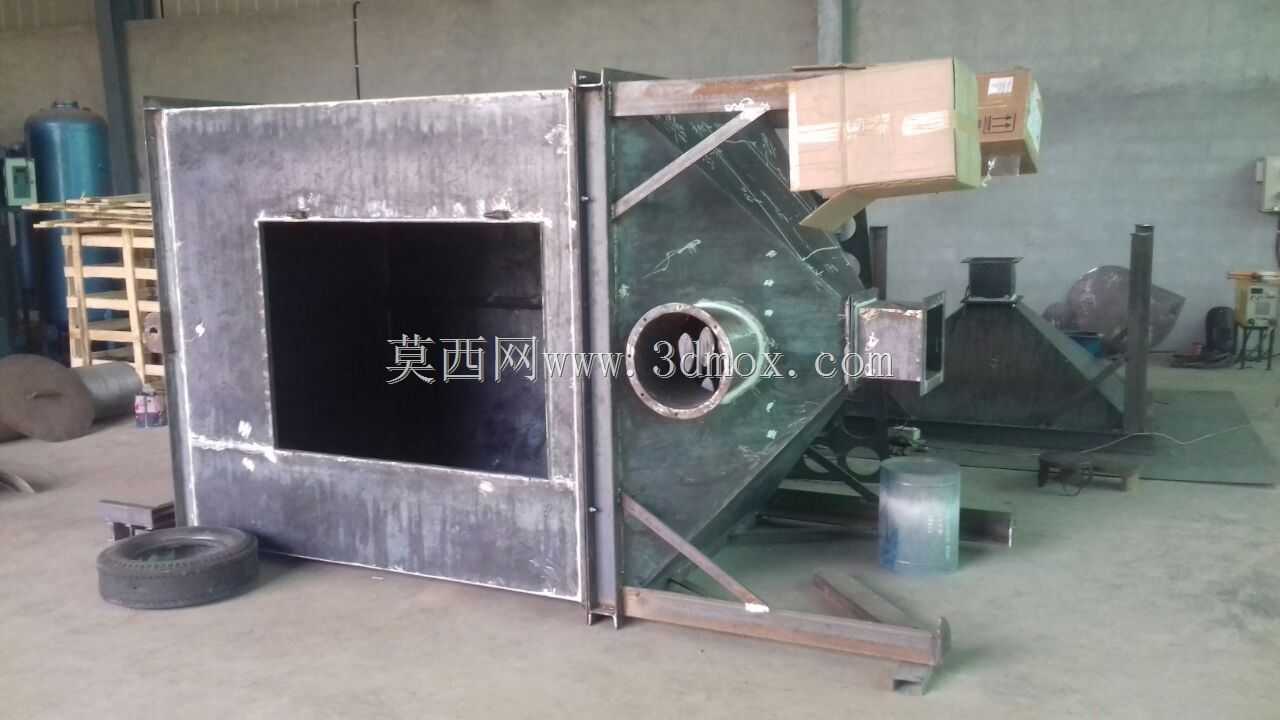

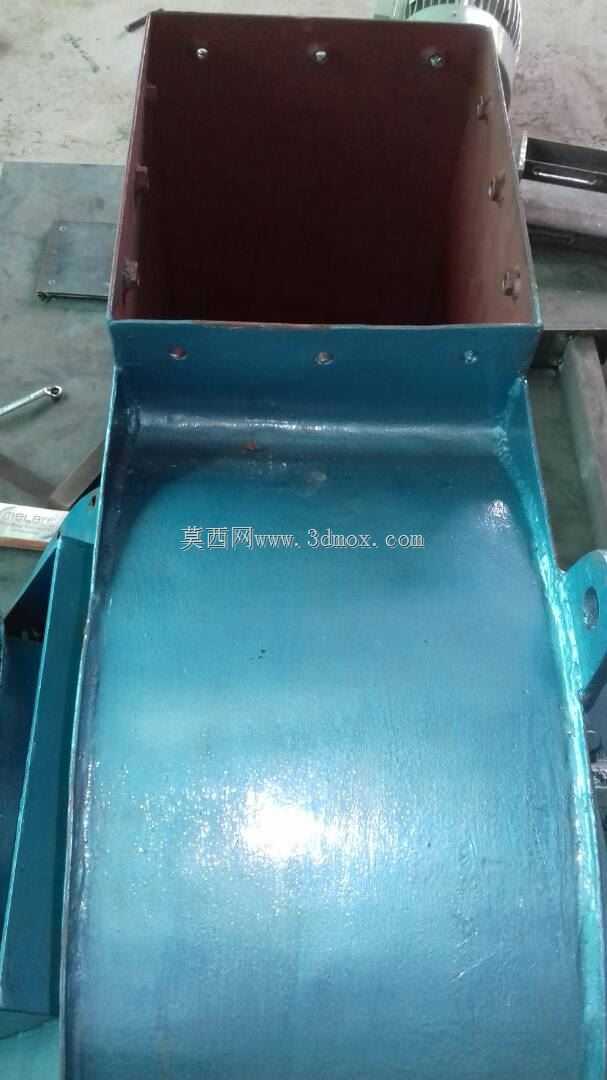

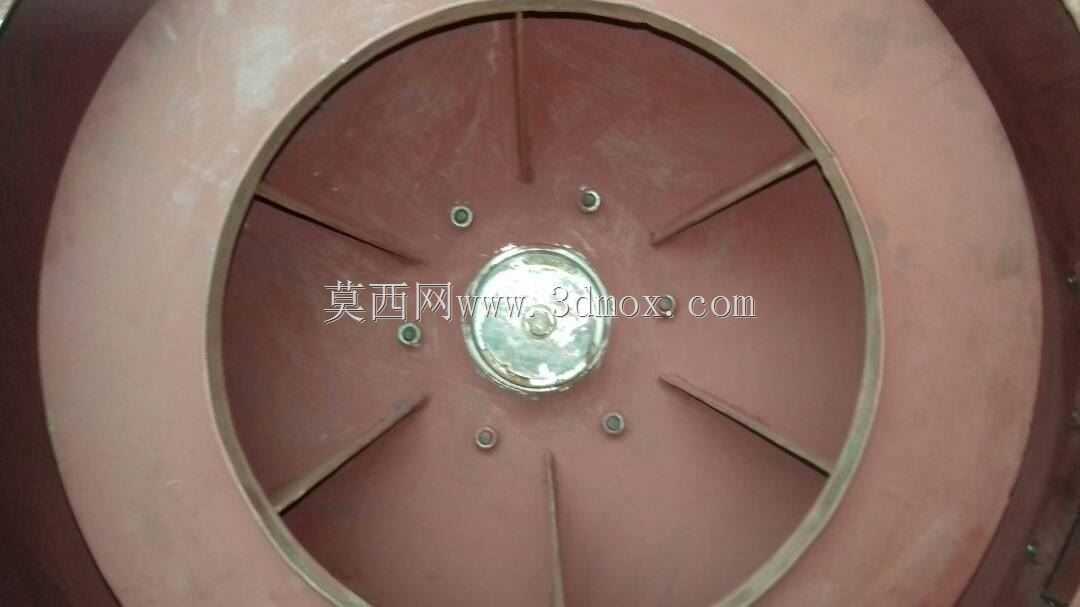

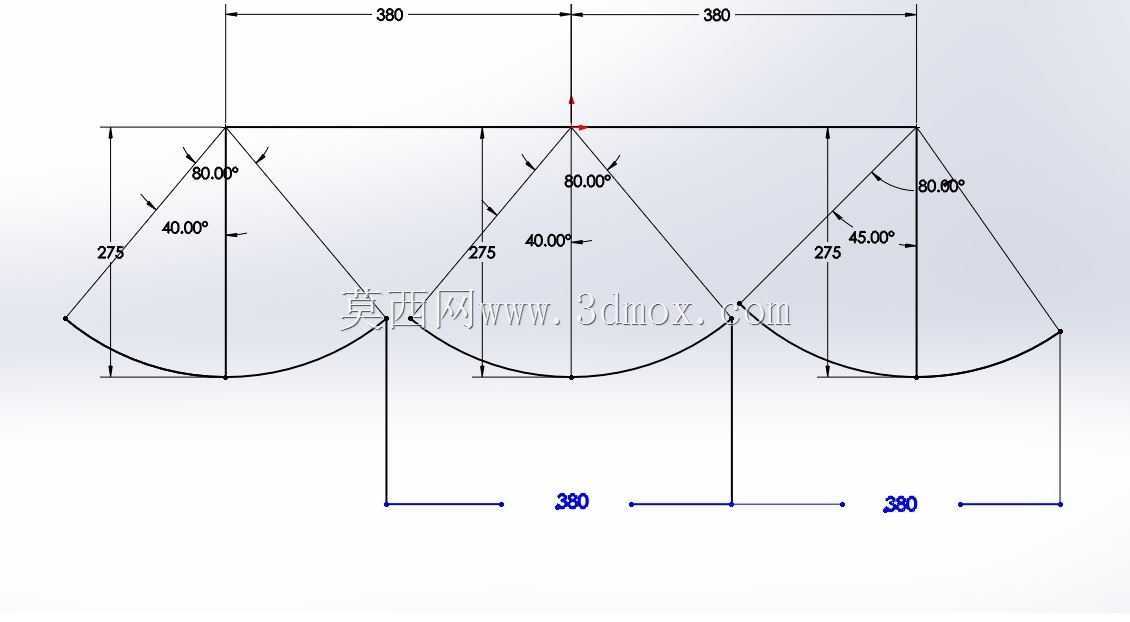

在木工加工车间、金属打磨工位、粉体输送生产线这类持续产生悬浮粉尘的作业场景中,这类大处理风量的离心式吸尘设备是整个通风除尘系统的核心动力与粗过滤承载单元,8000CFM的处理风量可以覆盖多工位同时作业的粉尘抽吸需求,避免车间内粉尘浓度超标影响作业人员职业健康,同时防止可燃粉尘积聚引发安全隐患。从结构设计来看,该设备采用单进风离心式叶轮布局,蜗壳采用Q235钢板卷制焊接成型,表面做蓝绿色防锈漆涂装,适配车间内多尘潮湿的作业环境,蜗壳的型线按照对数螺旋线设计,能够最大程度降低气流在壳体内的沿程阻力,减少无用功损耗,提升风机运行效率。叶轮采用后向式叶片设计,叶片与轮毂、轮盘之间采用满焊连接,做动平衡校正,

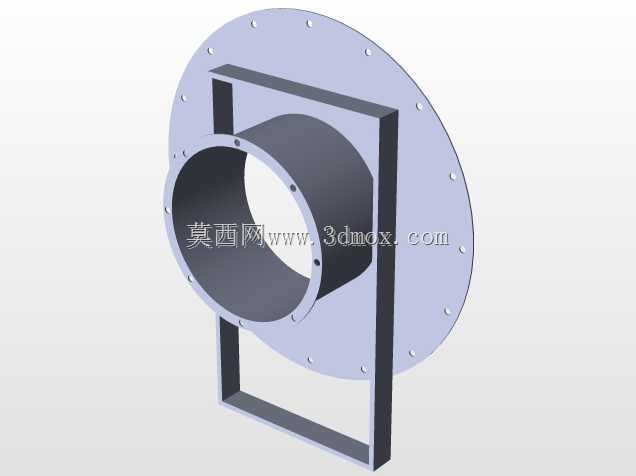

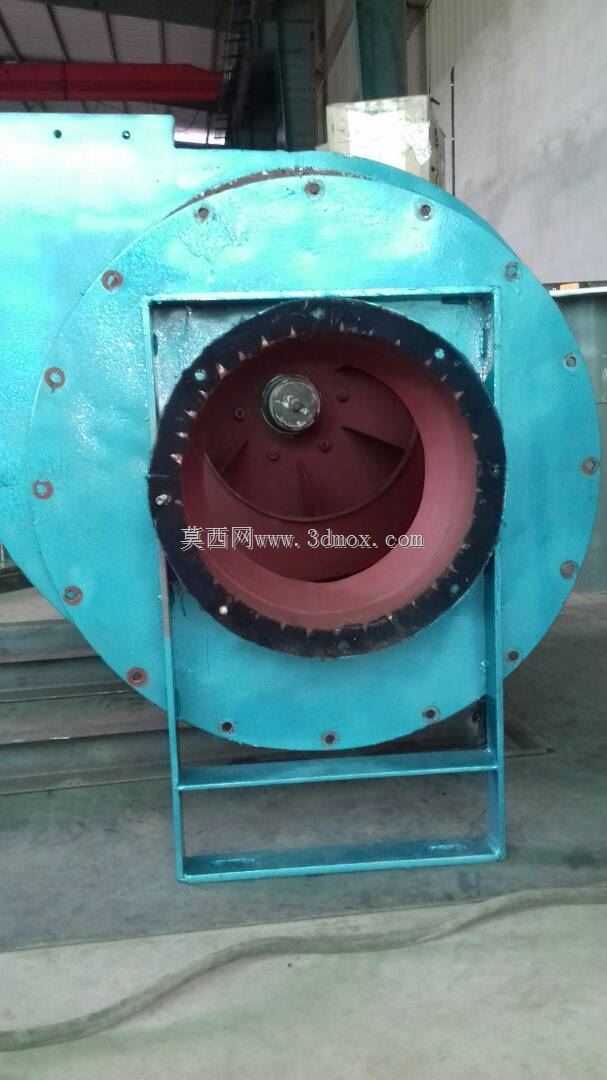

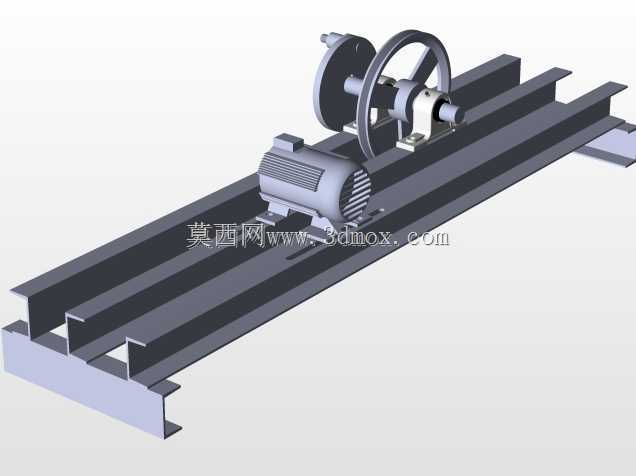

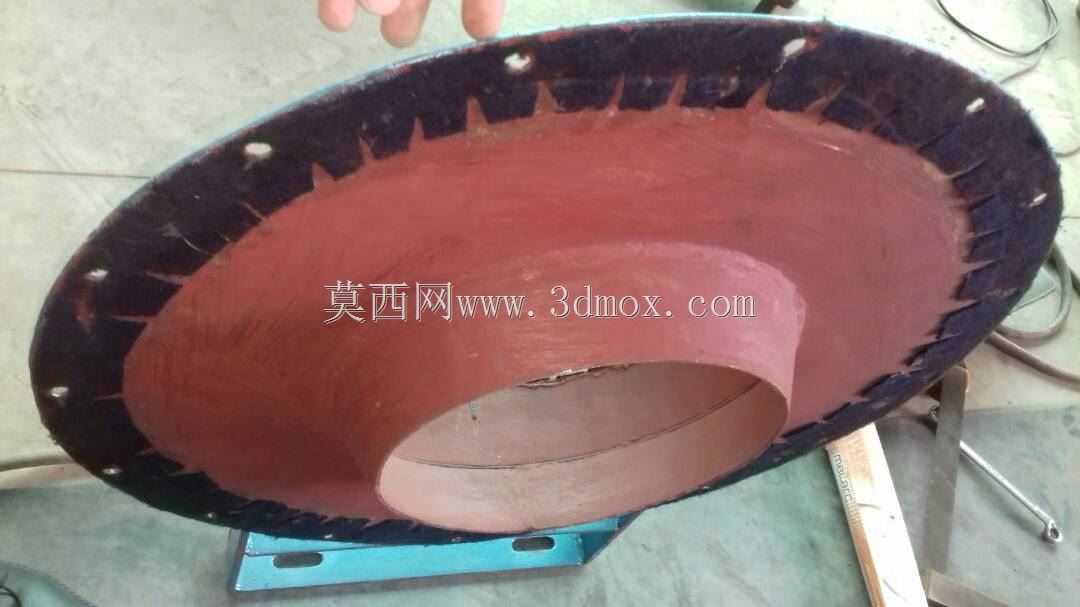

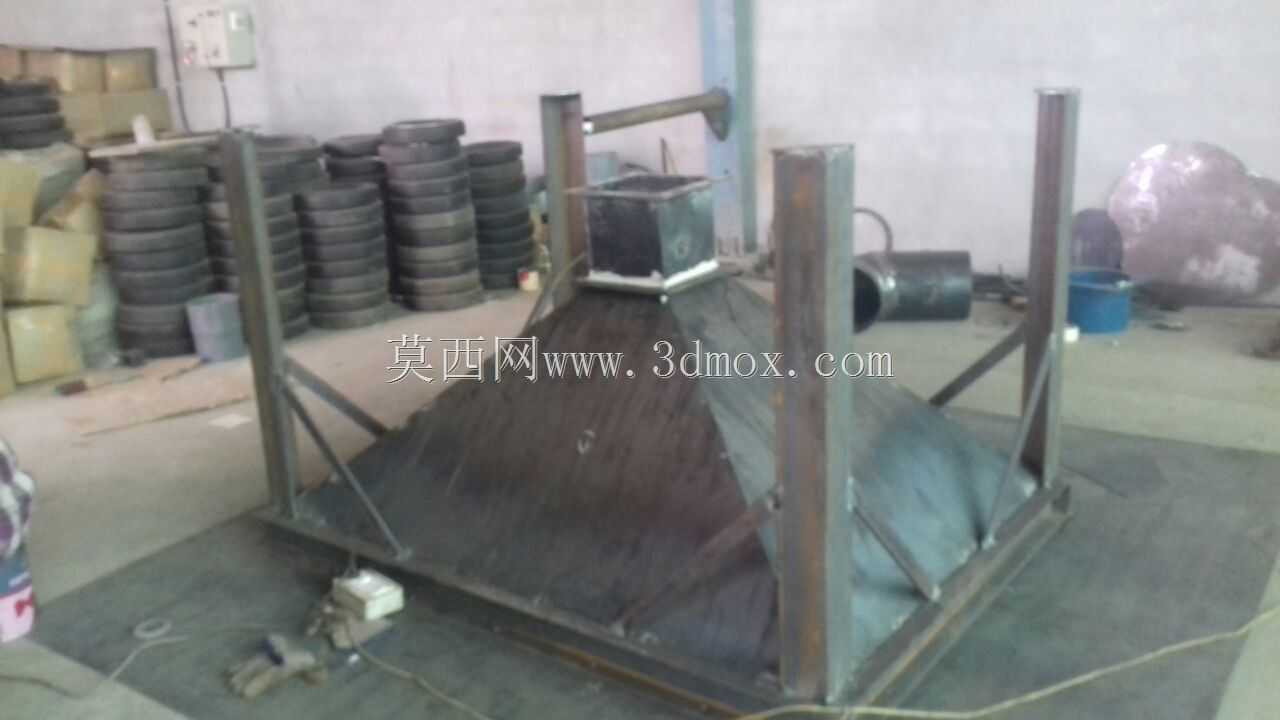

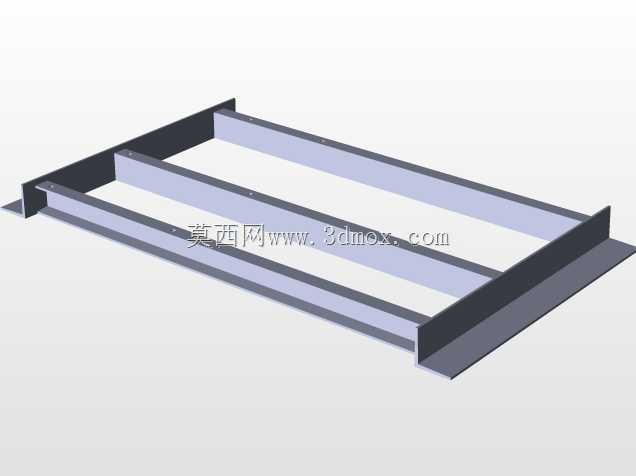

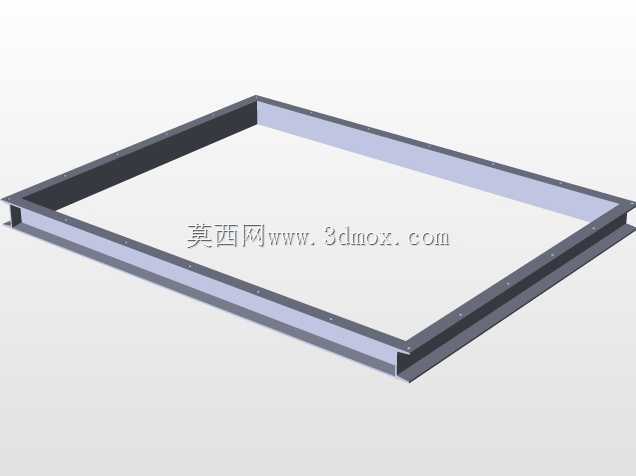

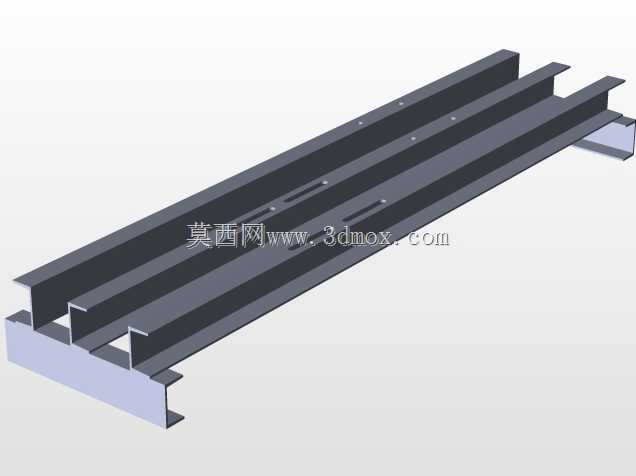

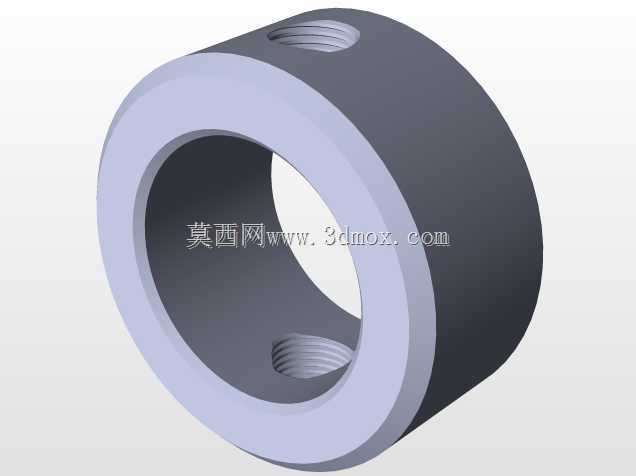

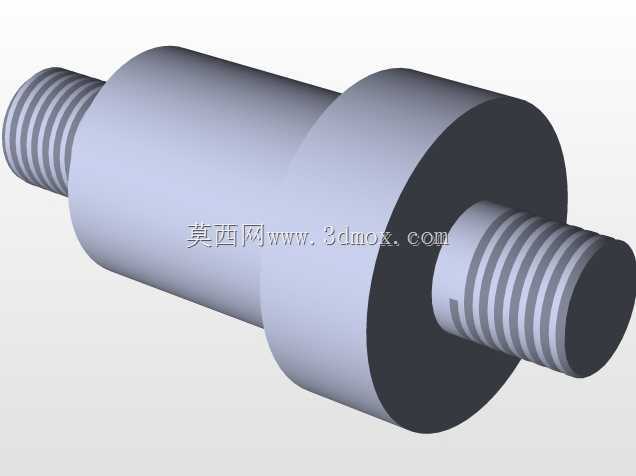

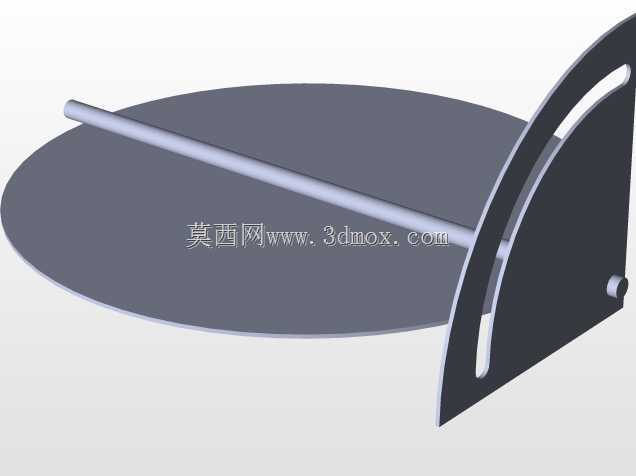

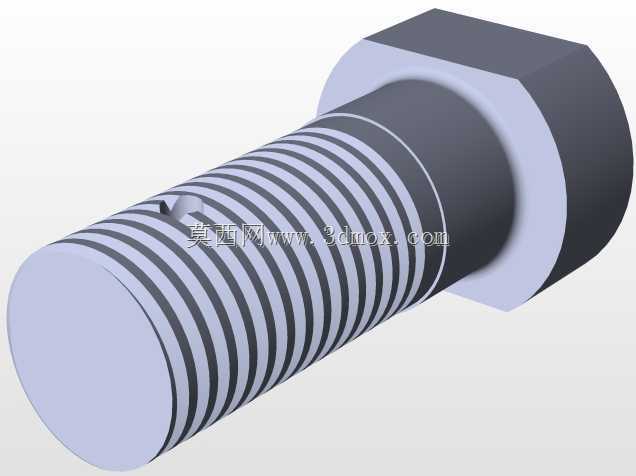

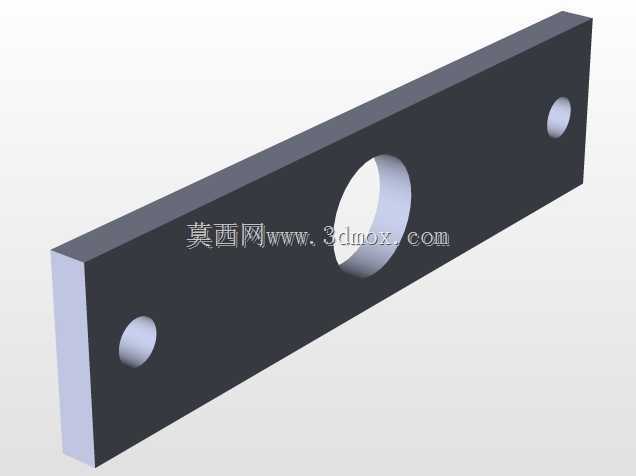

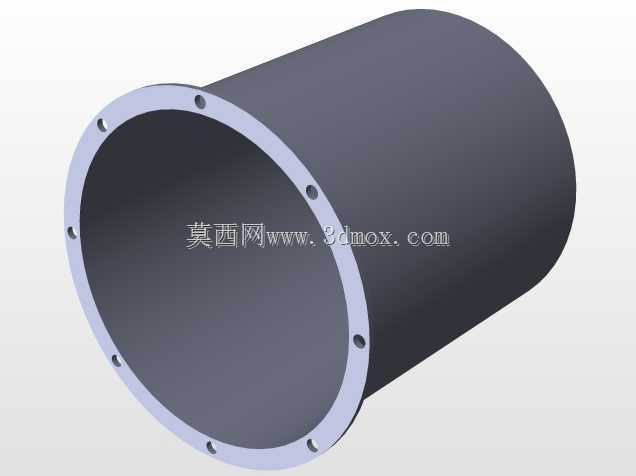

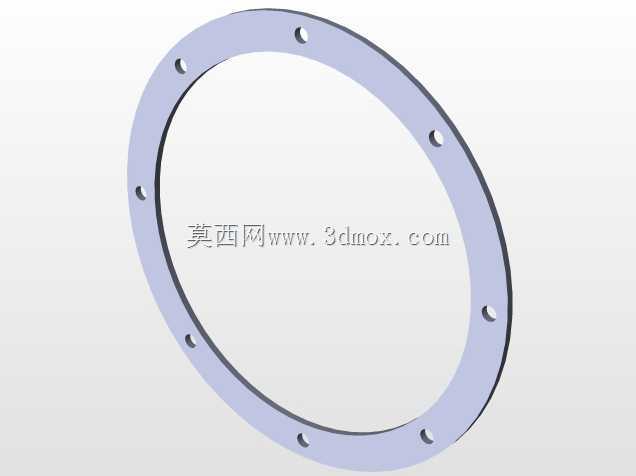

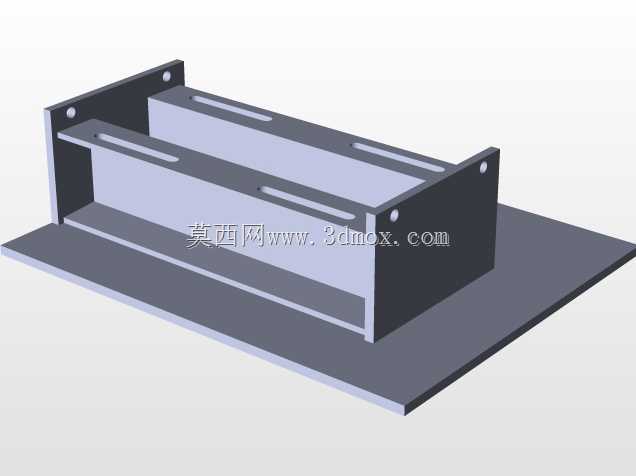

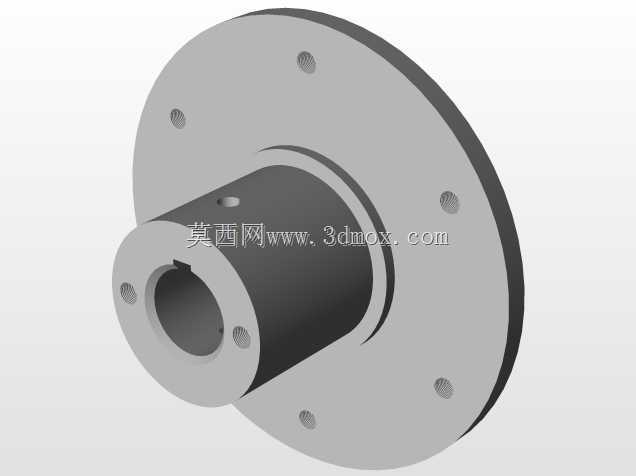

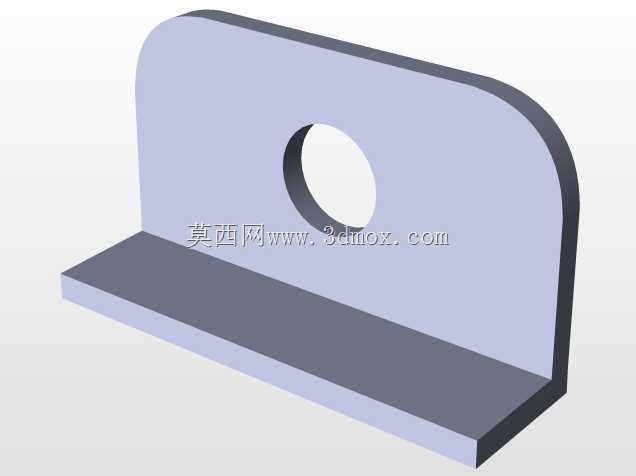

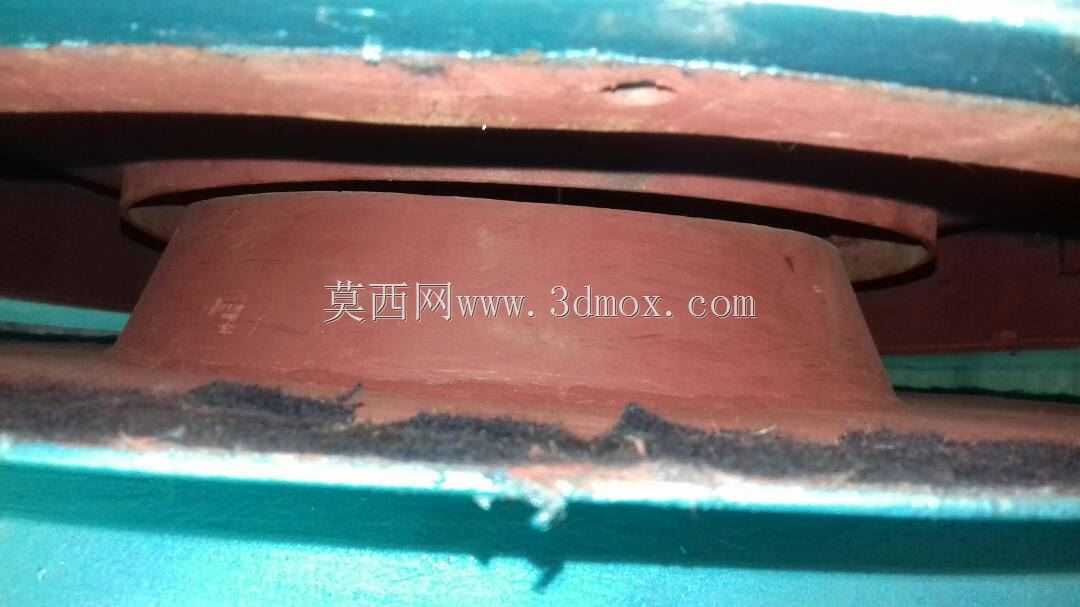

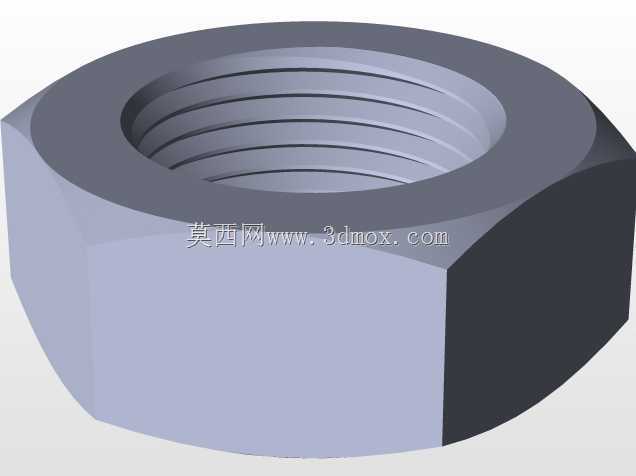

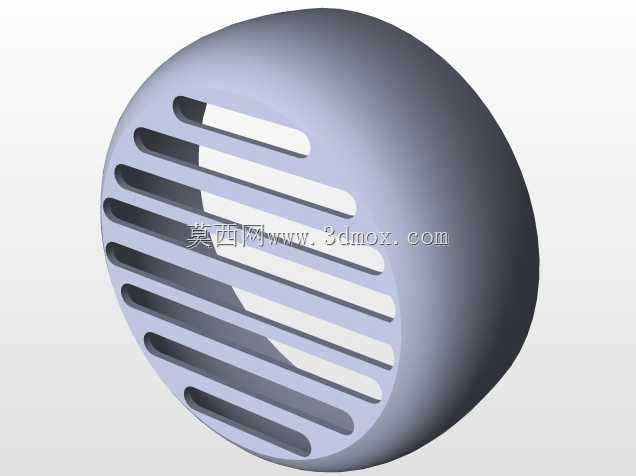

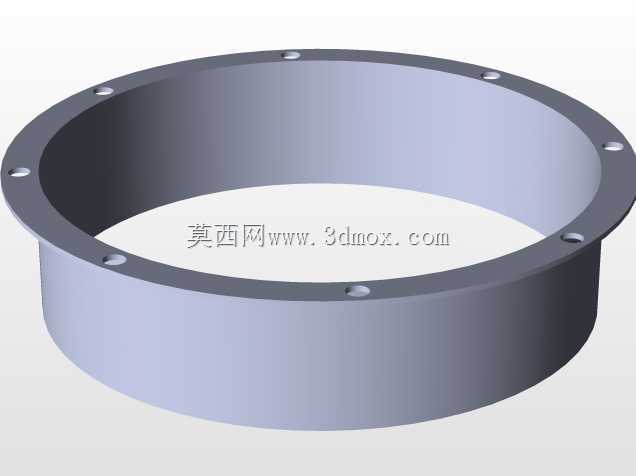

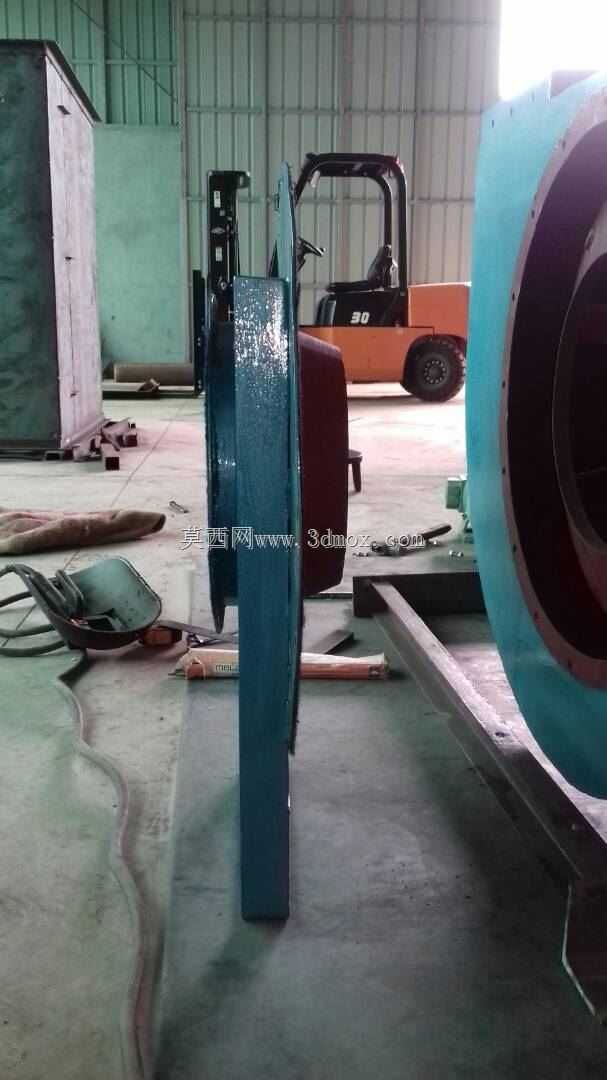

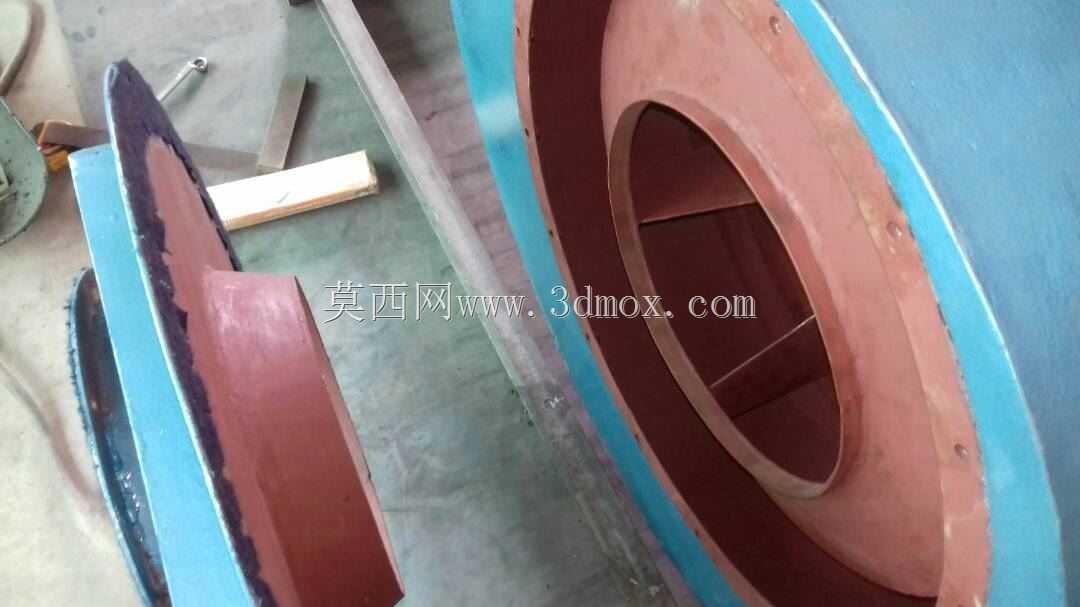

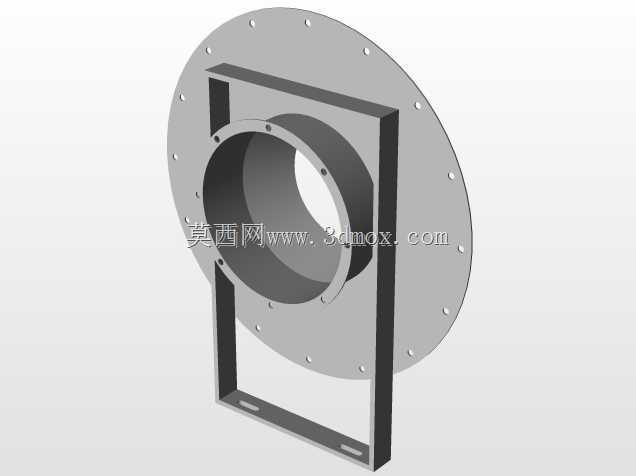

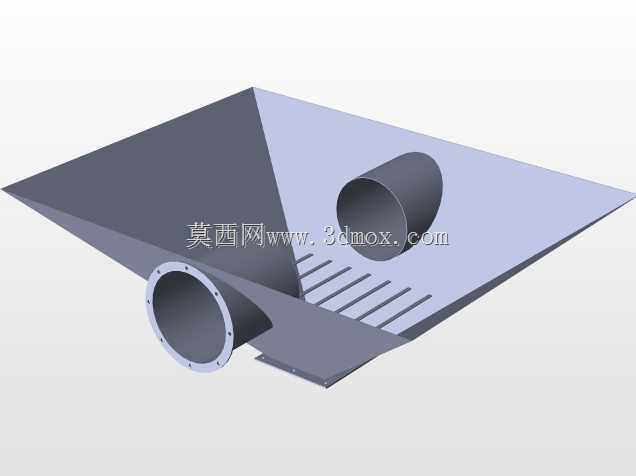

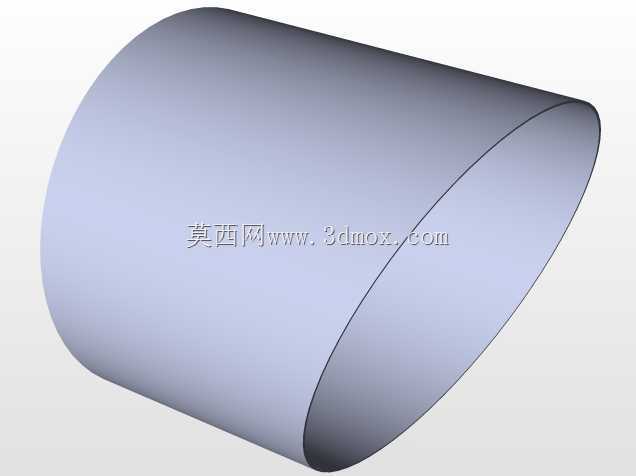

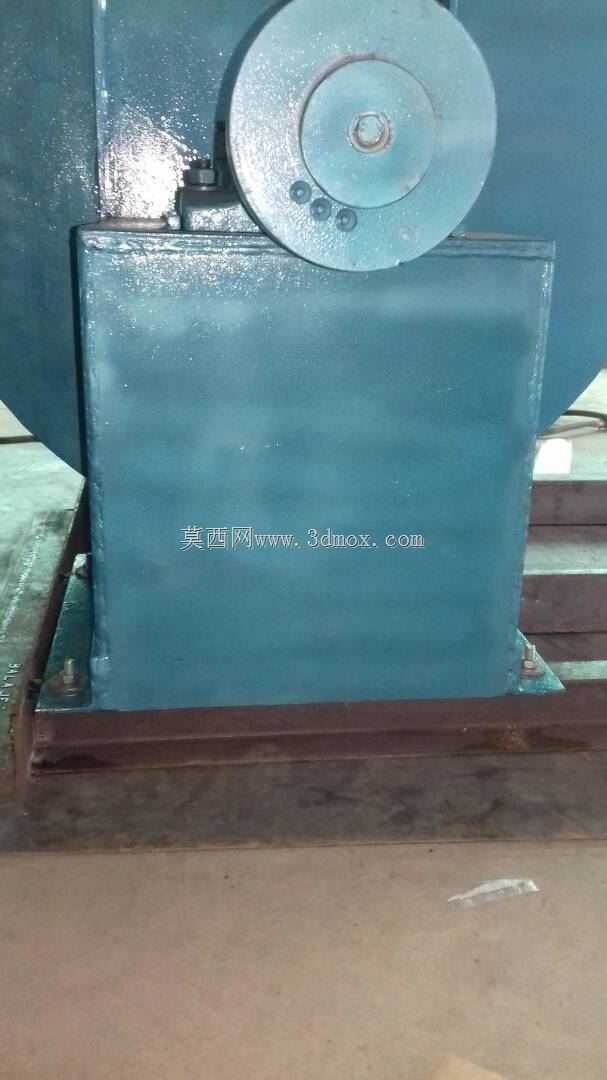

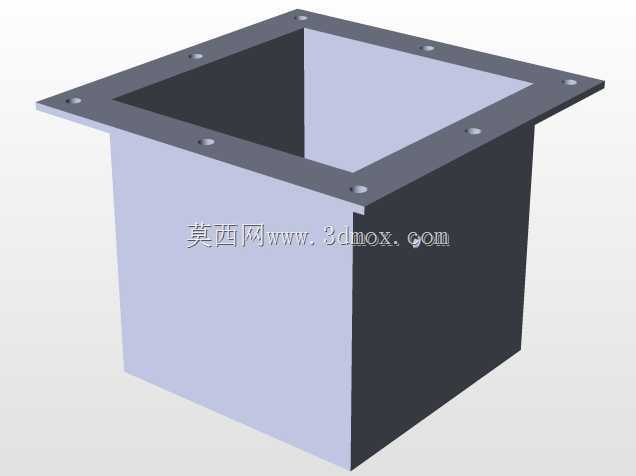

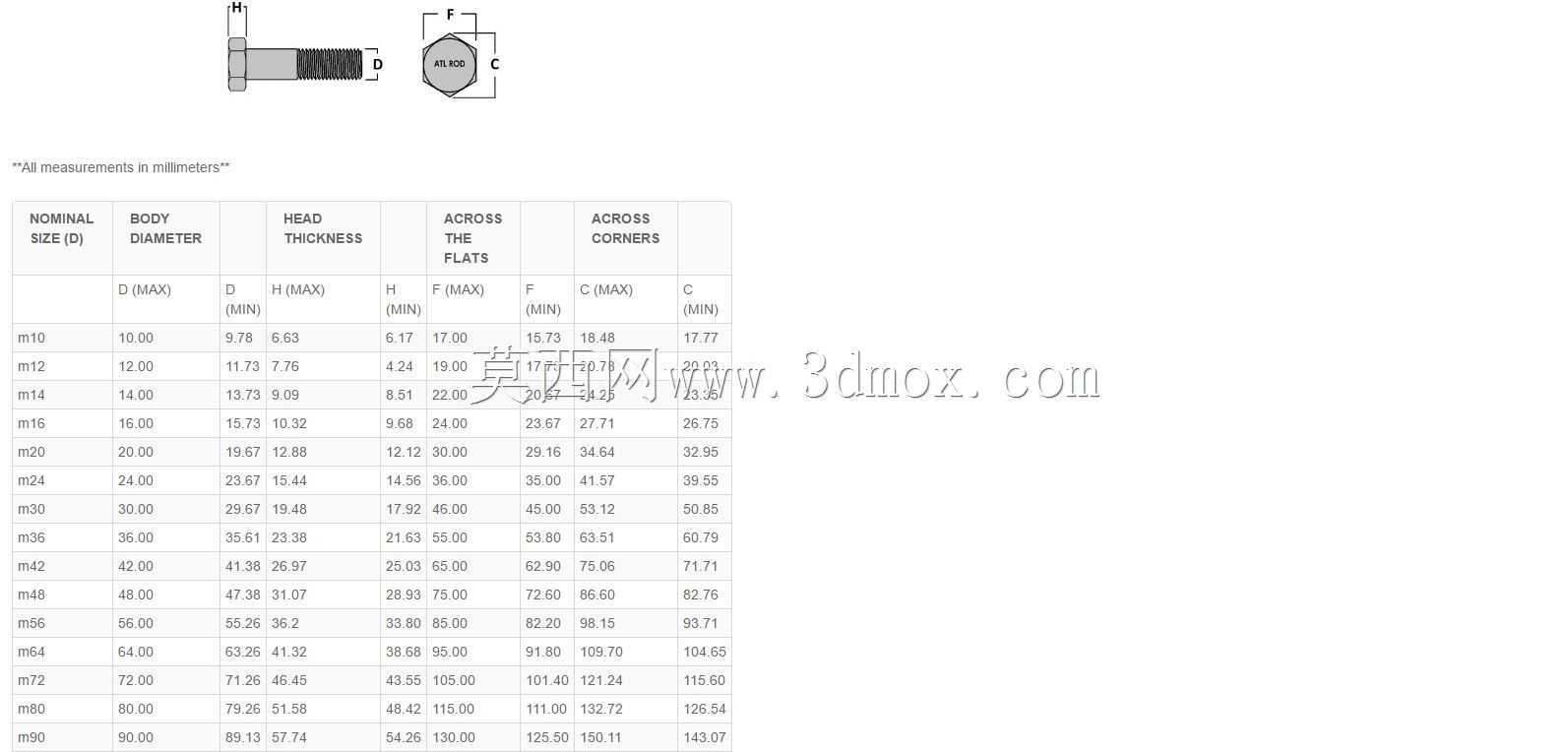

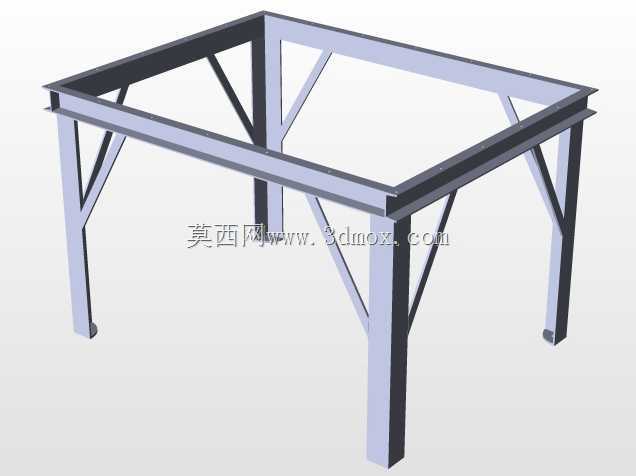

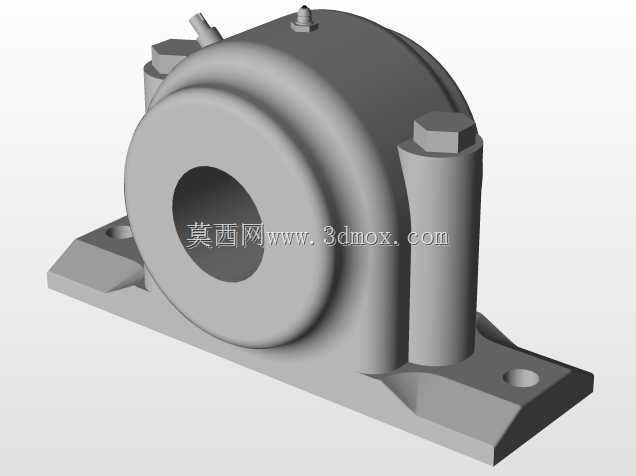

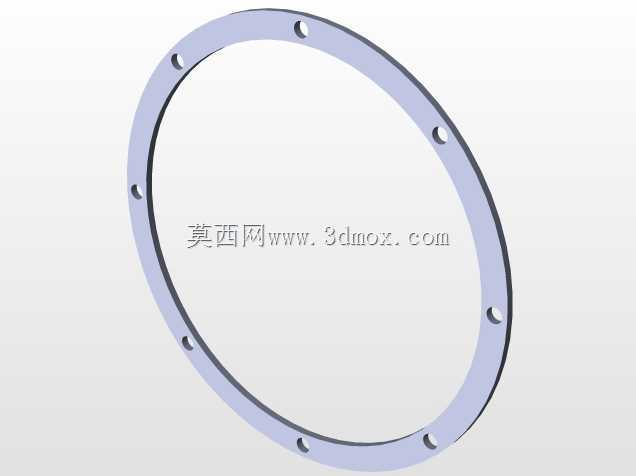

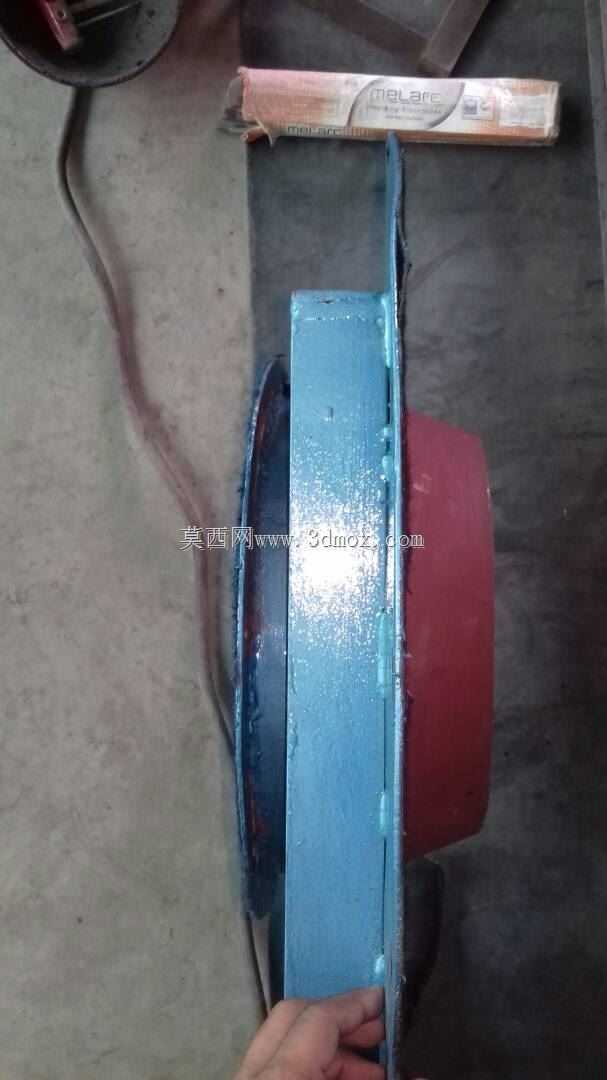

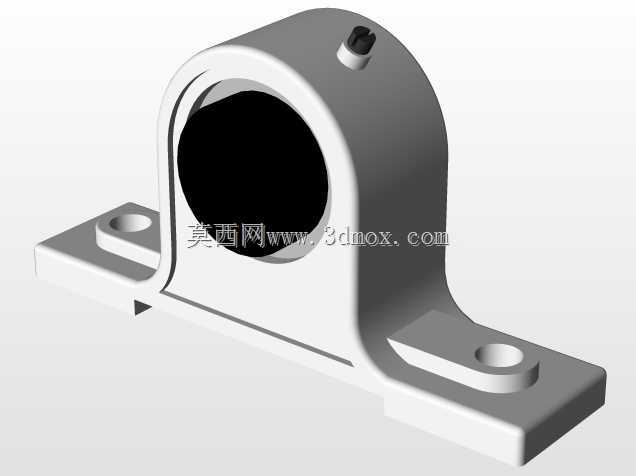

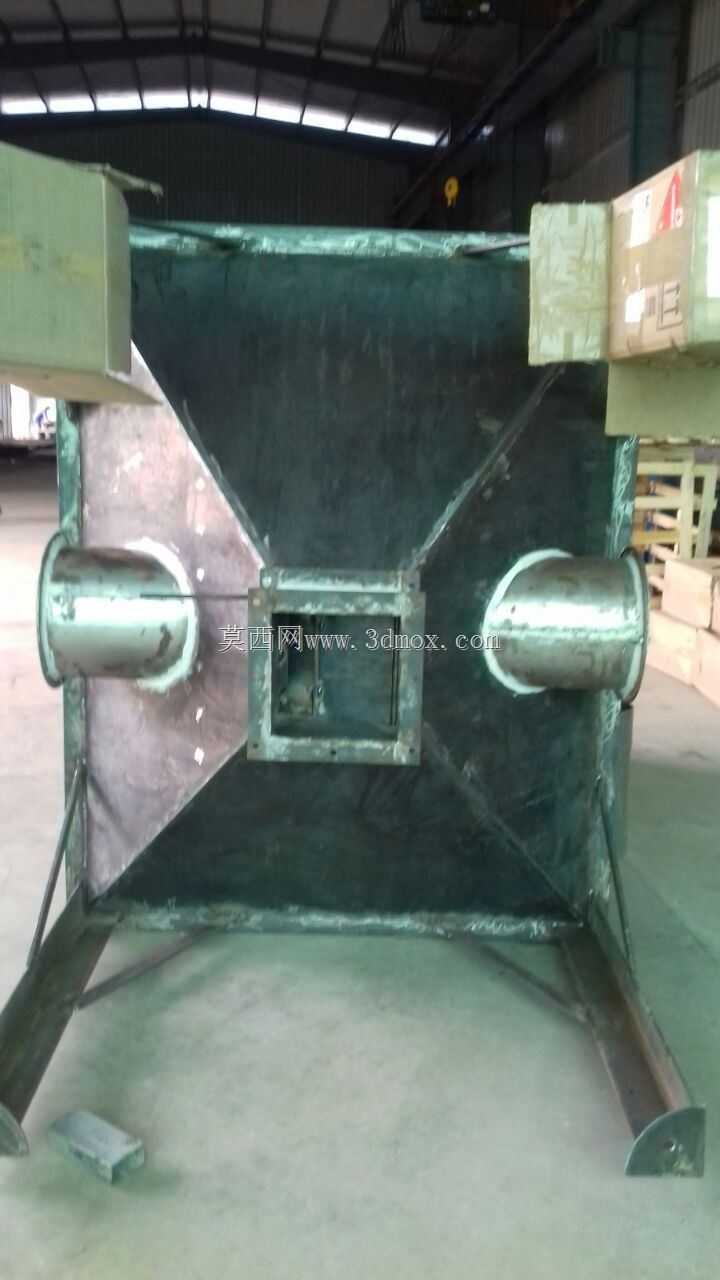

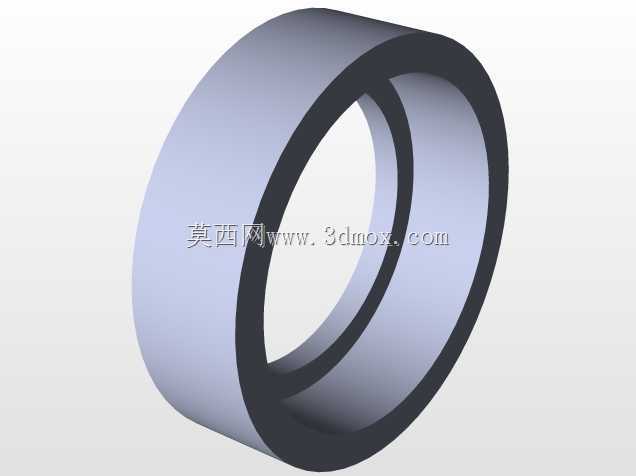

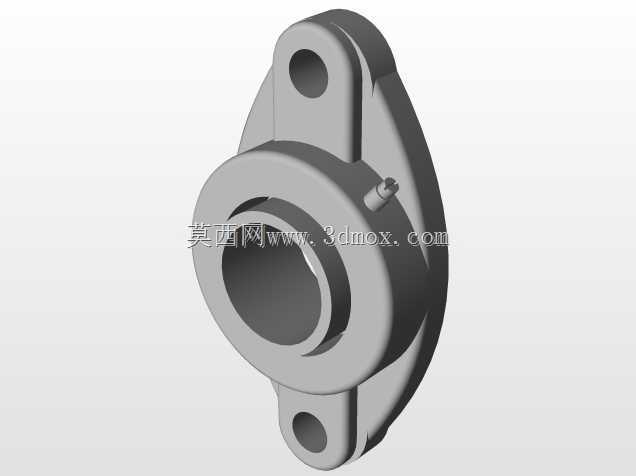

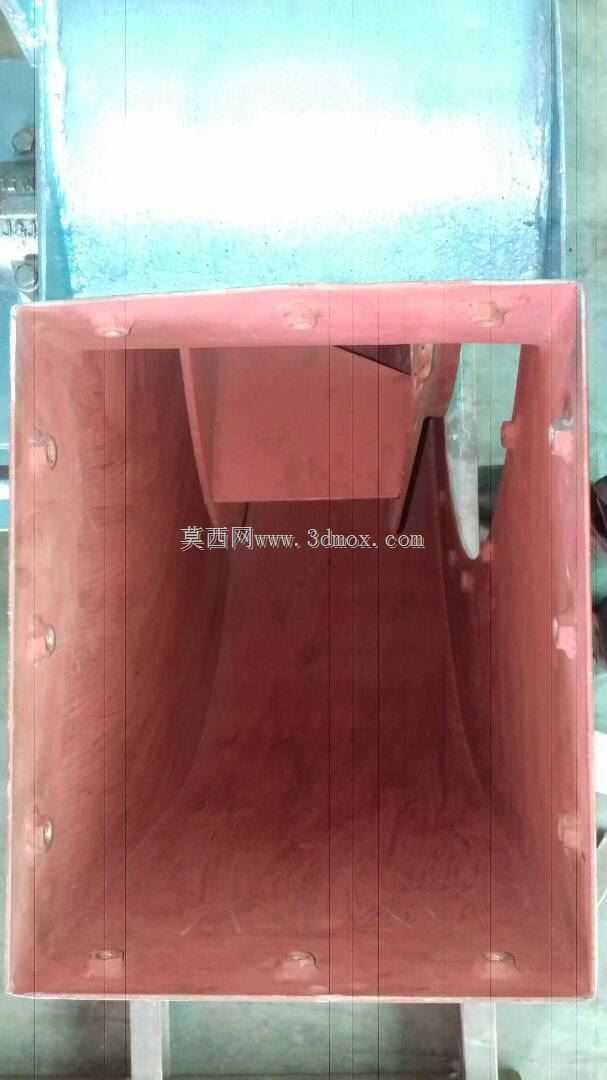

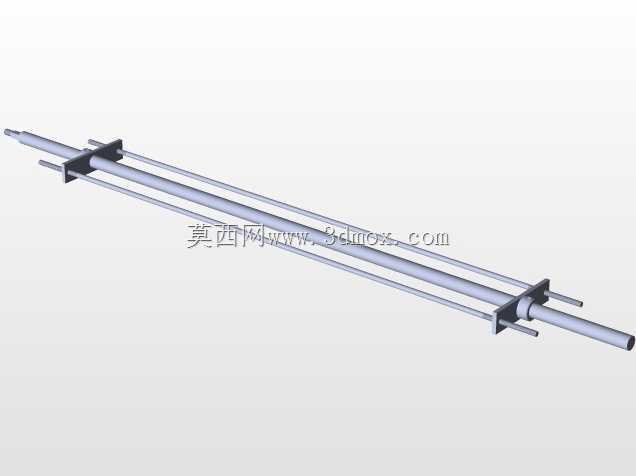

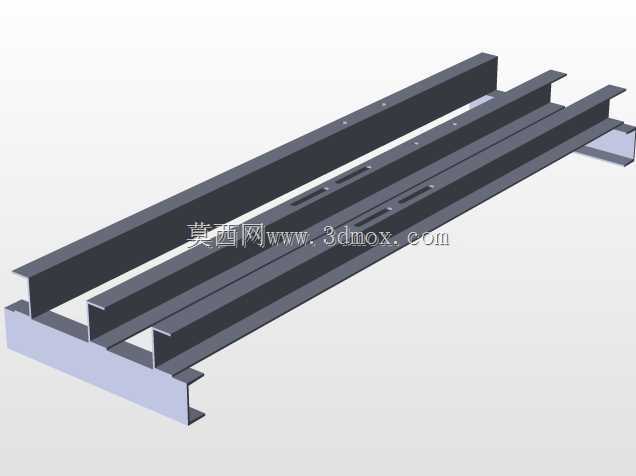

运行转速控制在1450r/min区间,既保证足够的风压克服管道、过滤器的阻力,也能控制运行噪音在工业场所允许的范围内,叶轮入口处设置的集风器采用圆弧过渡结构,能够引导气流均匀进入叶轮流道,避免入口紊流带来的效率损失与异常振动。设备的进风口采用轴向直连设计,可直接对接车间吸尘支管或者除尘箱的出风口,出风口方向可根据现场管道布局调整蜗壳安装角度实现0-270度范围内的方向适配,无需额外加装异形转接管道,降低现场安装的改造成本。底部采用型钢焊接的一体式机架,机架与蜗壳之间设置橡胶减震垫,能够阻断叶轮运行产生的振动向地面或者连接管道传递,避免引发管道共振产生额外噪音,机架的安装孔位按照通用混凝土基础预埋螺栓尺寸设计,

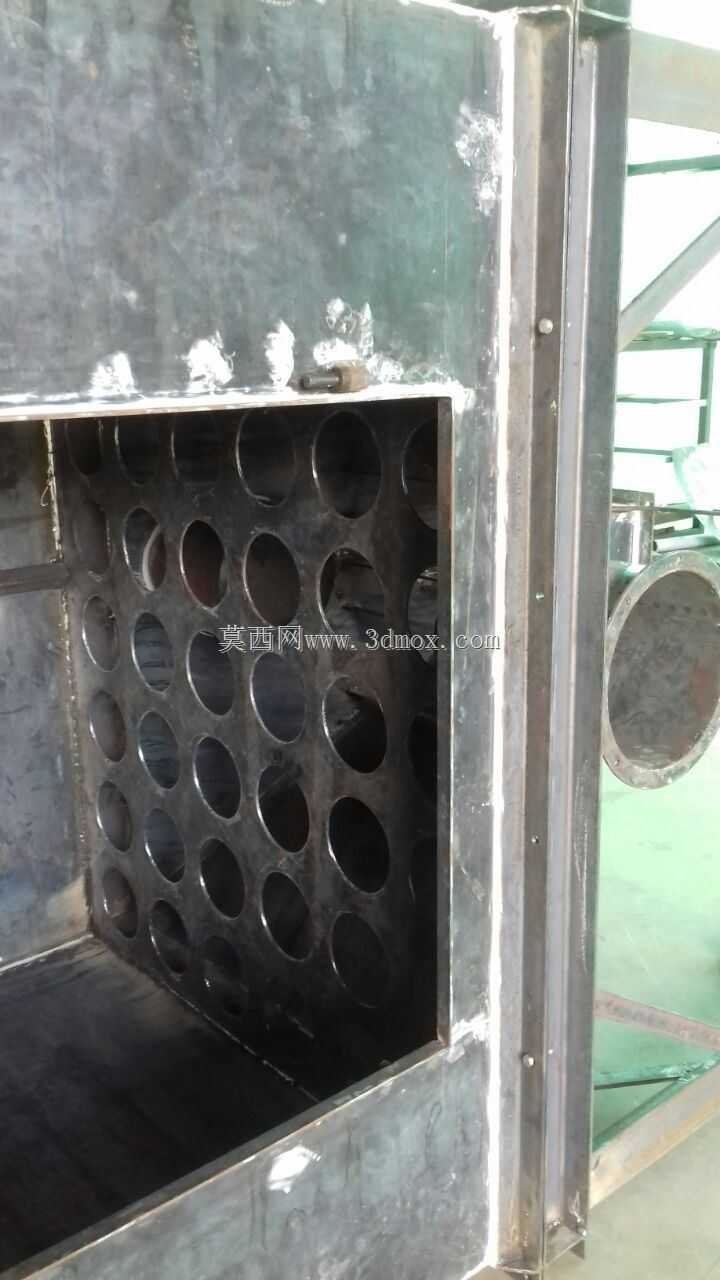

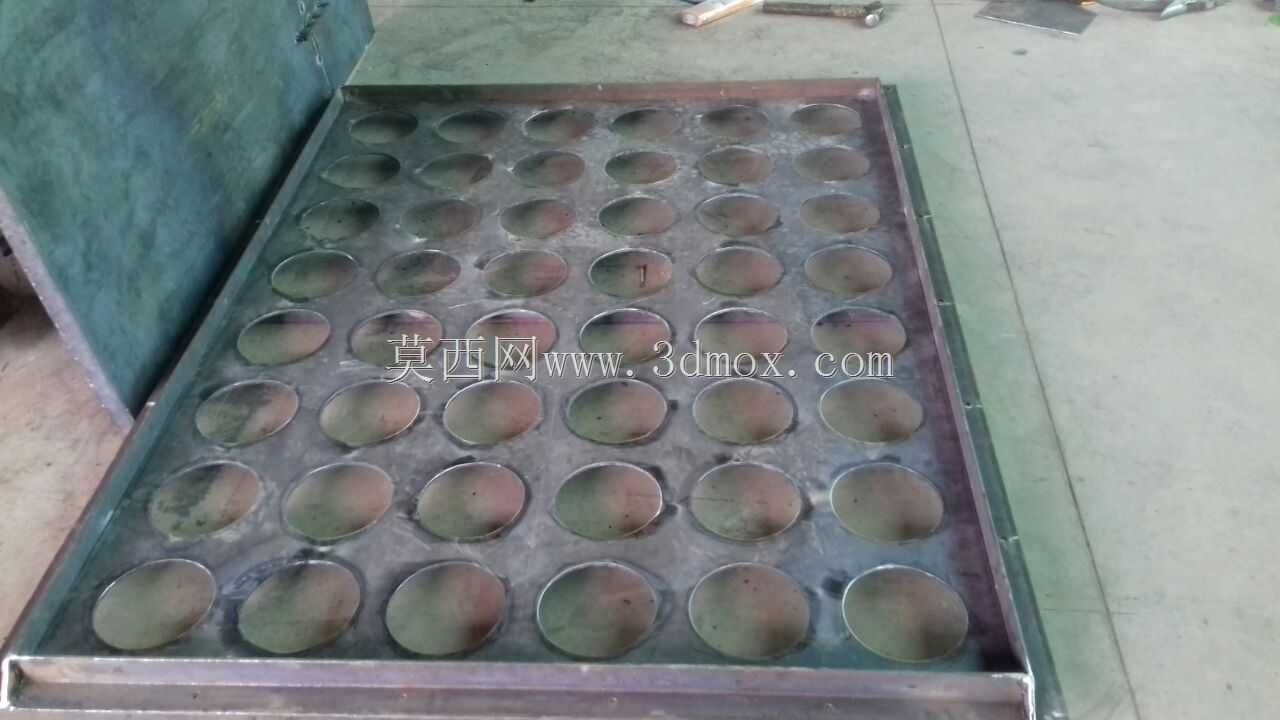

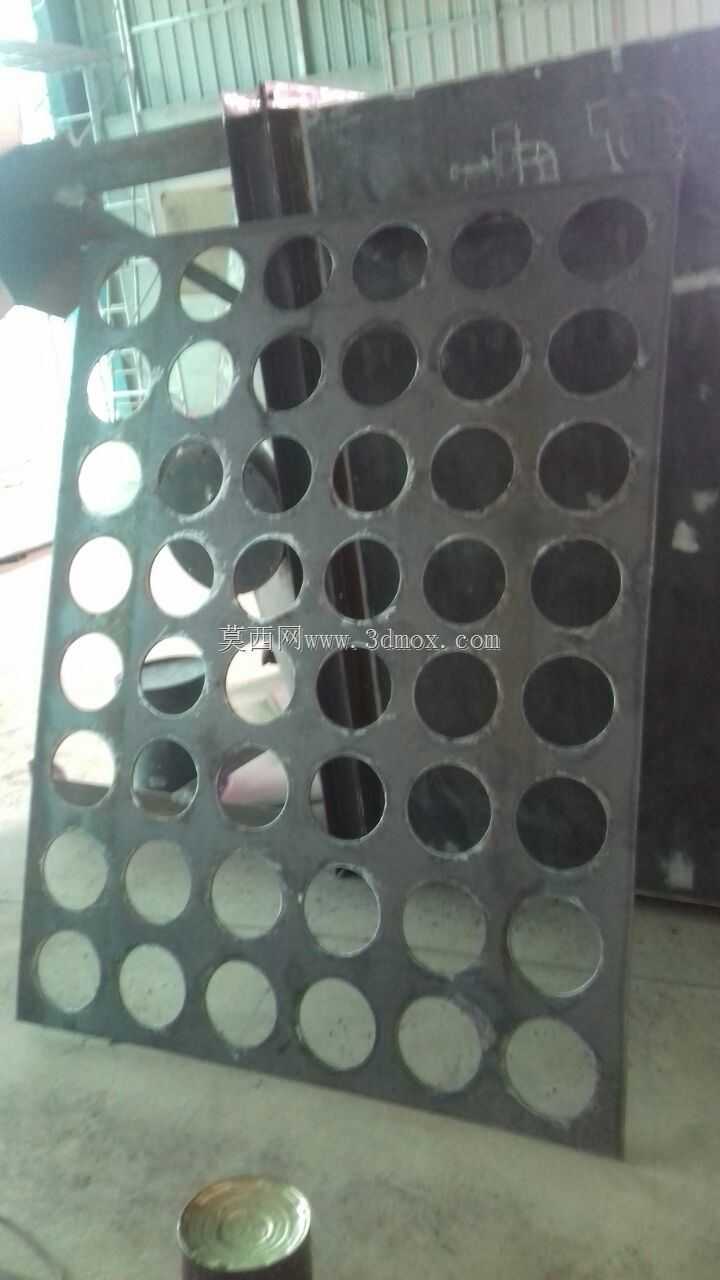

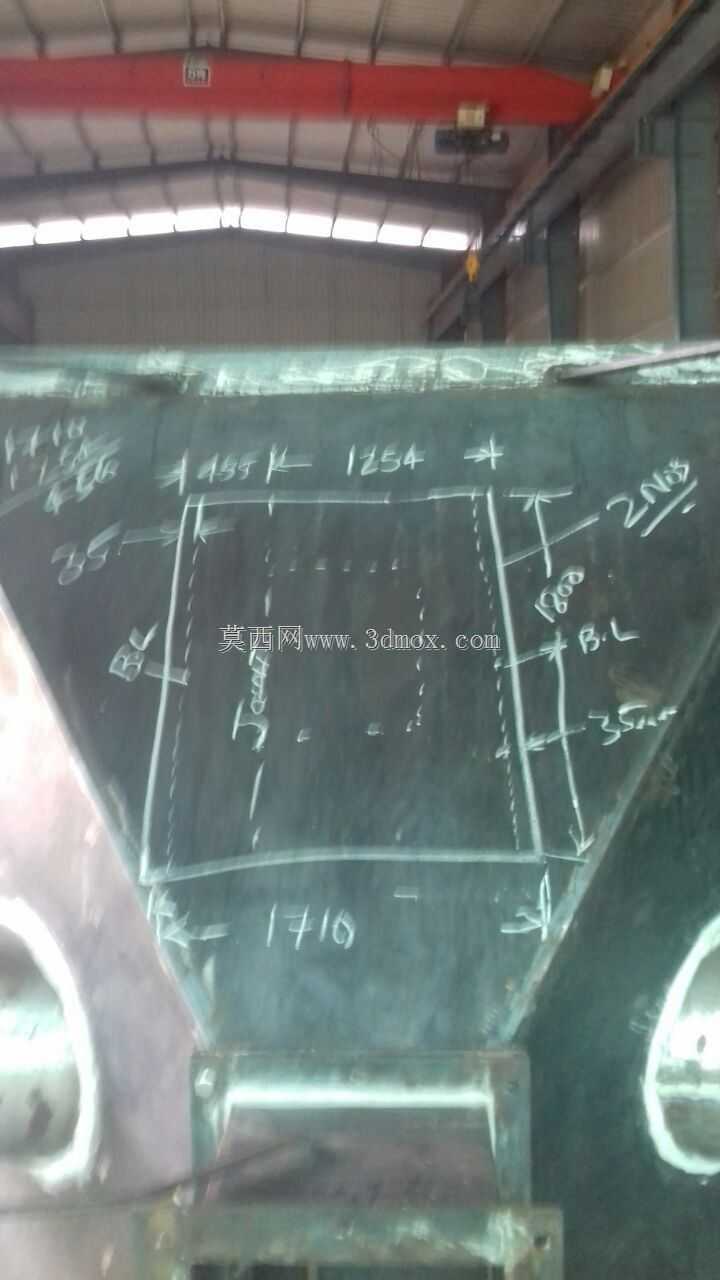

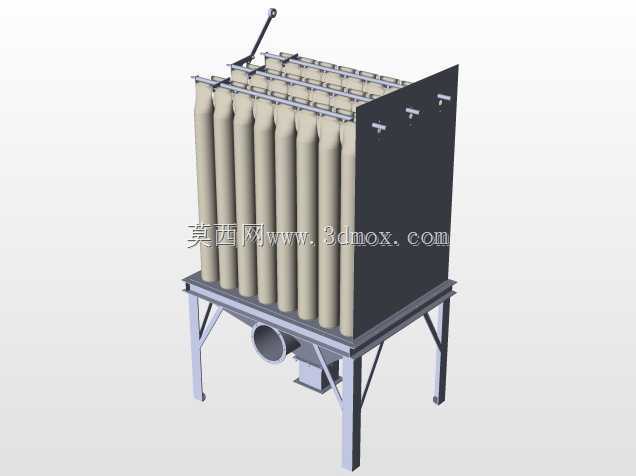

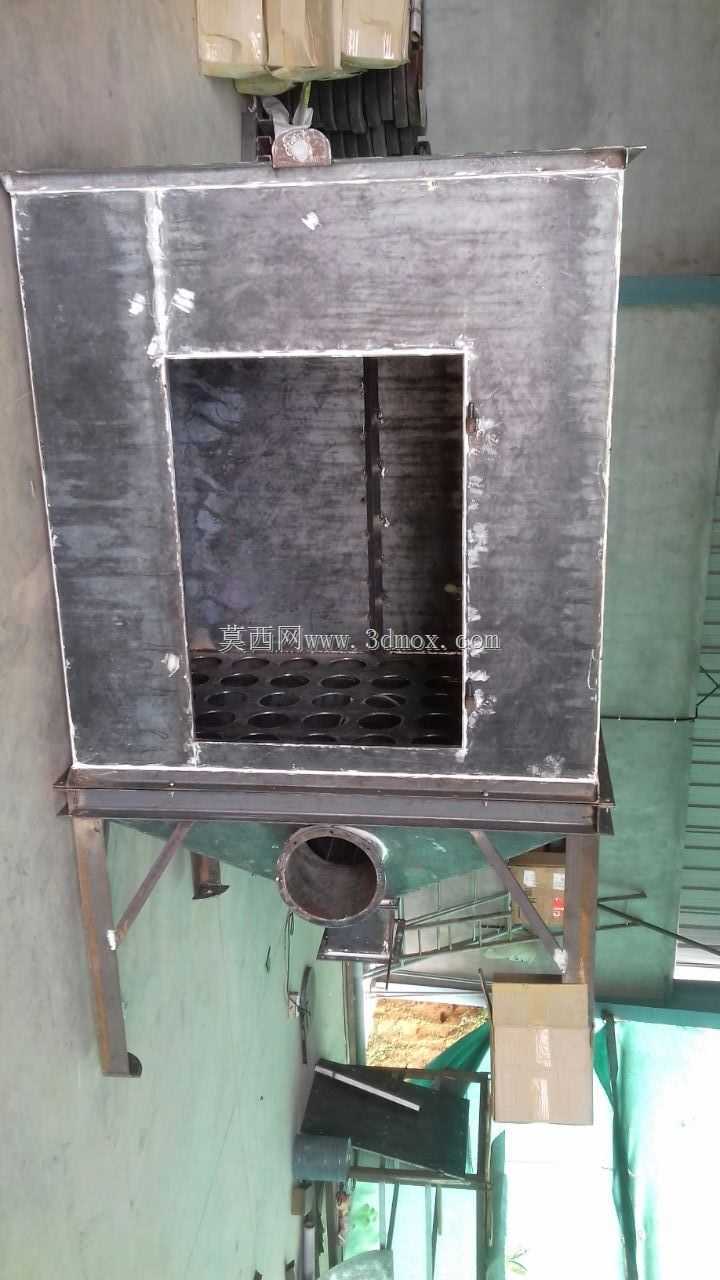

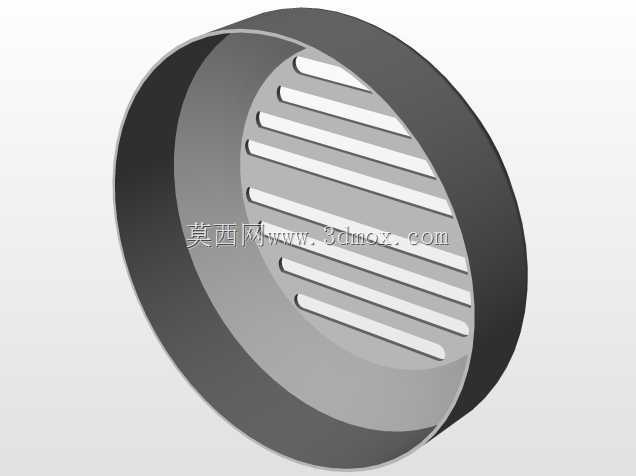

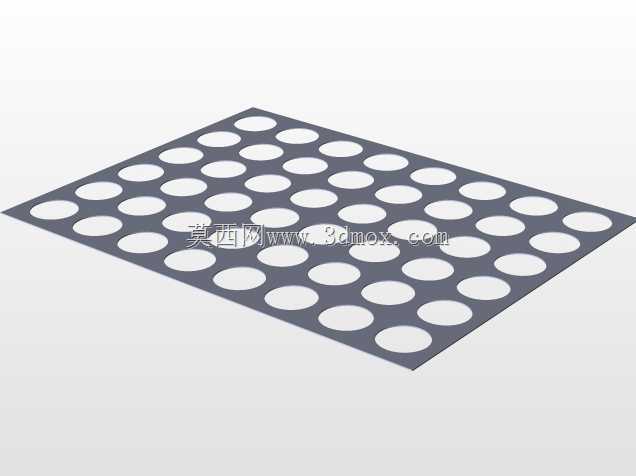

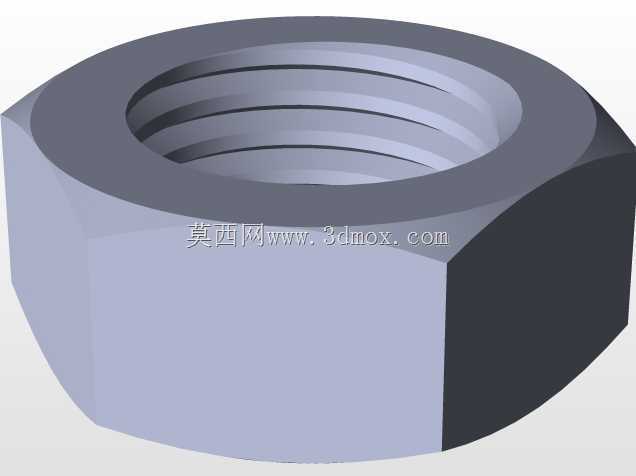

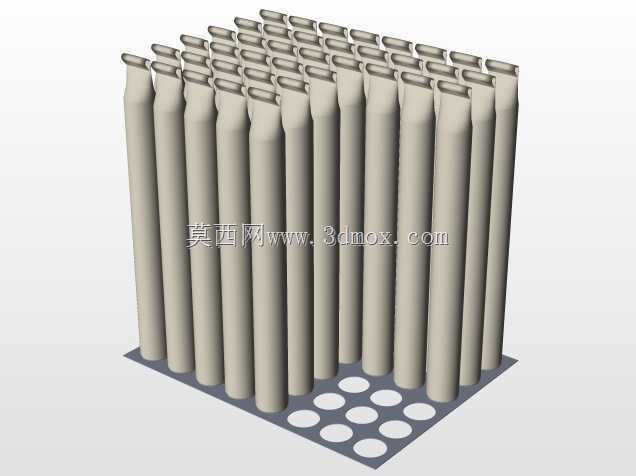

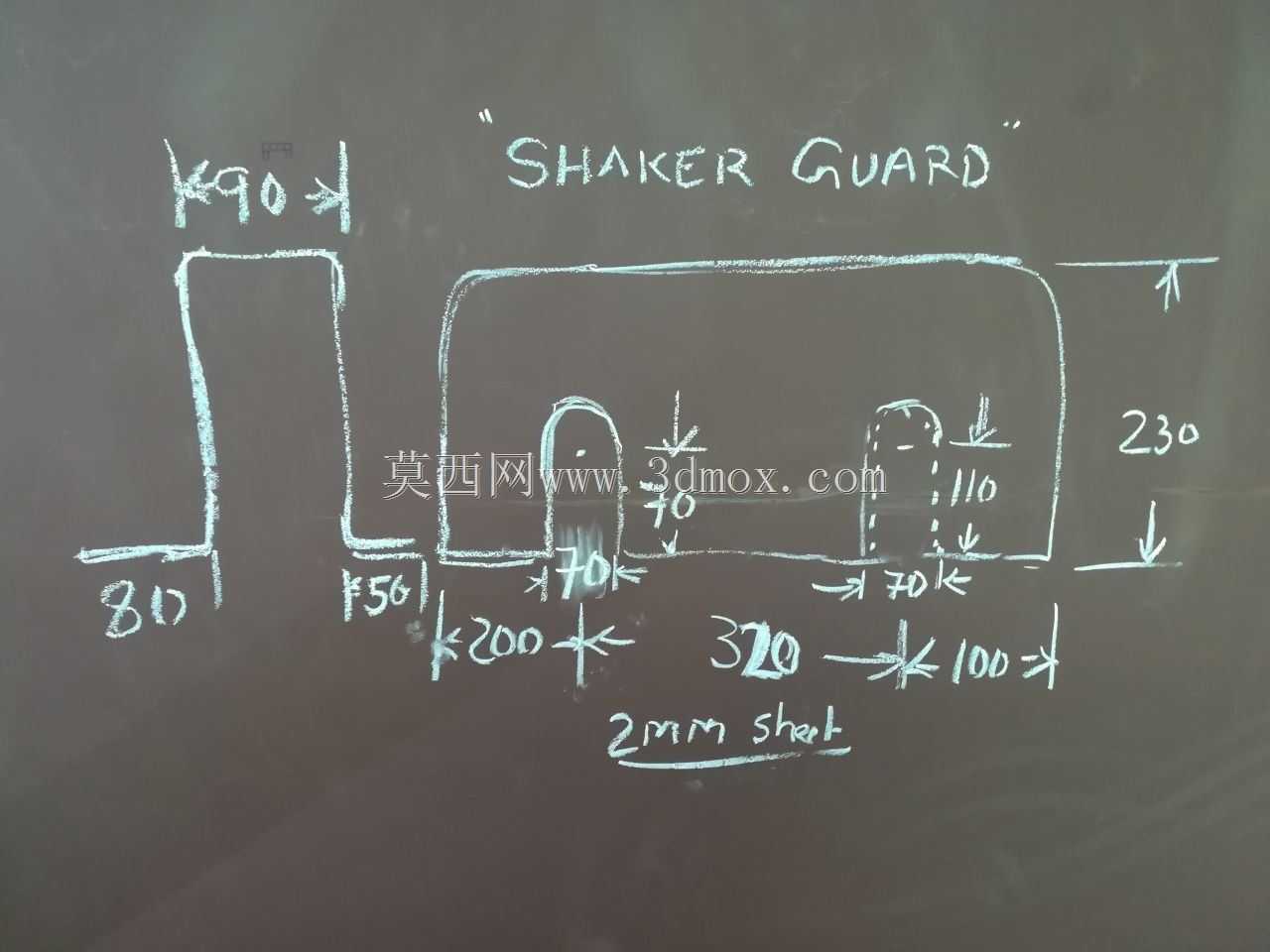

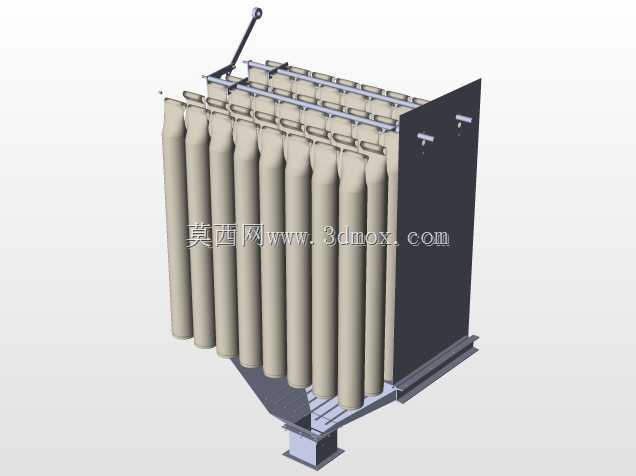

现场安装时无需重新打孔适配,直接对齐预埋螺栓固定即可。设备的核心功能是为整个除尘系统提供稳定的负压动力,将作业点产生的含尘空气通过管道抽吸到除尘过滤单元,经过滤后的洁净空气再通过该设备的出风口排出,部分工况下也可在设备进风口加装简易滤网,作为独立的工位吸尘设备使用,处理大颗粒的切削碎屑或者打磨粉尘。设计过程中需要重点考虑蜗壳的结构强度,因为设备运行时壳体内存在一定的负压,若板材厚度不足容易出现蜗壳吸瘪变形的问题,该设备蜗壳板材厚度根据8000CFM的风量参数选用3mm厚钢板,叶轮部位的围板采用4mm厚钢板,同时在蜗壳外侧间隔焊接加强筋,进一步提升壳体刚性,避免运行过程中出现壳体振颤。安装边界方面,

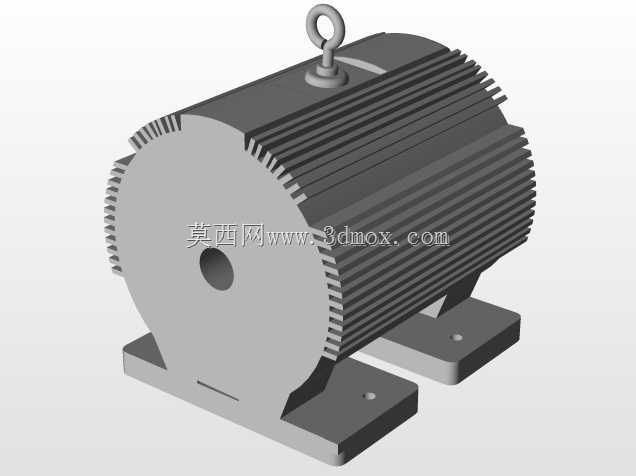

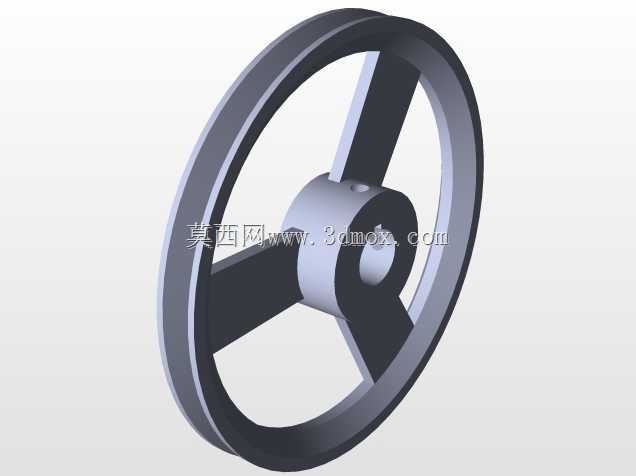

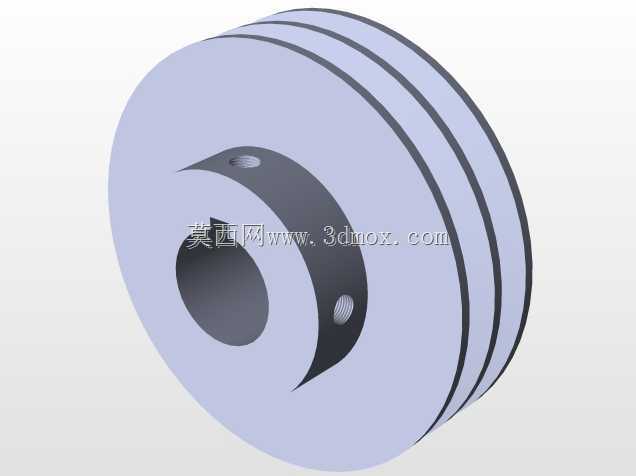

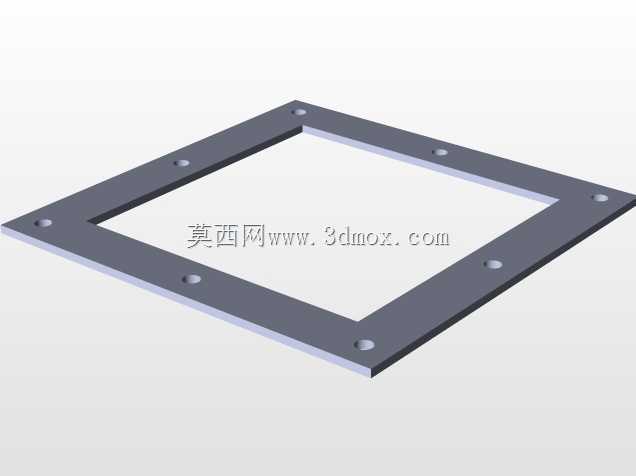

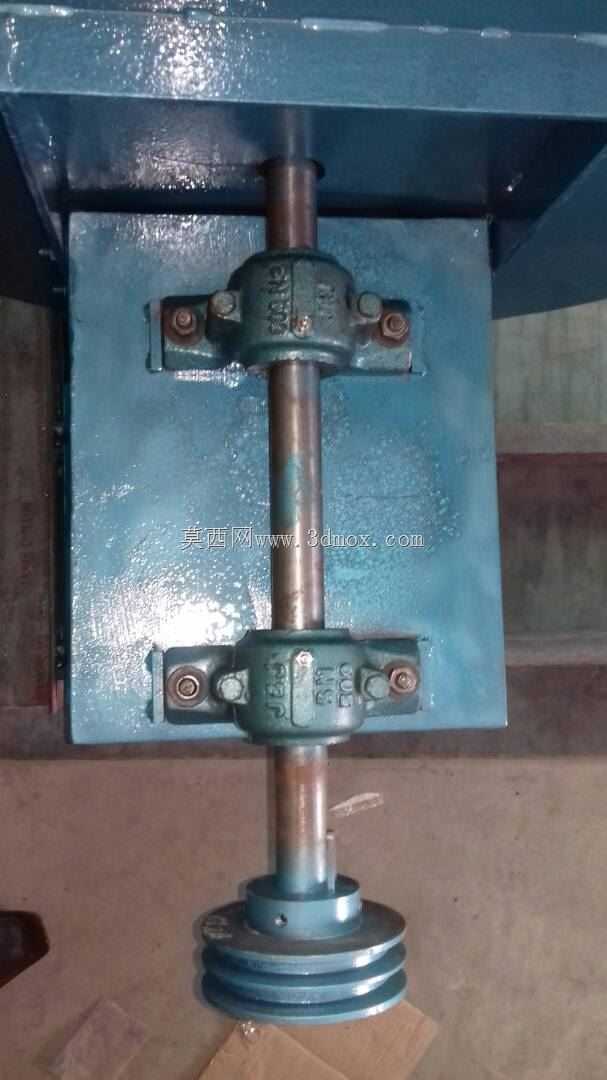

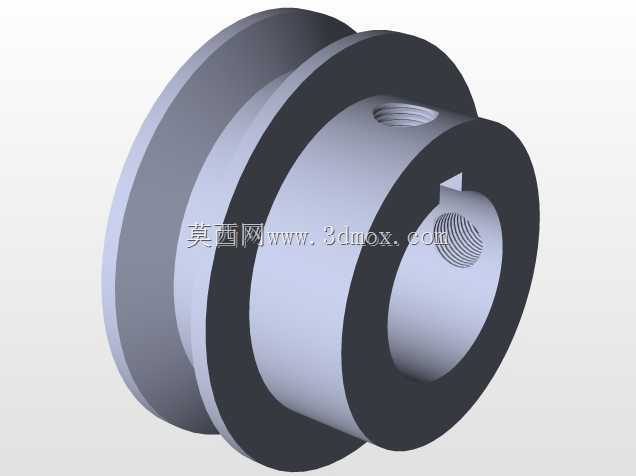

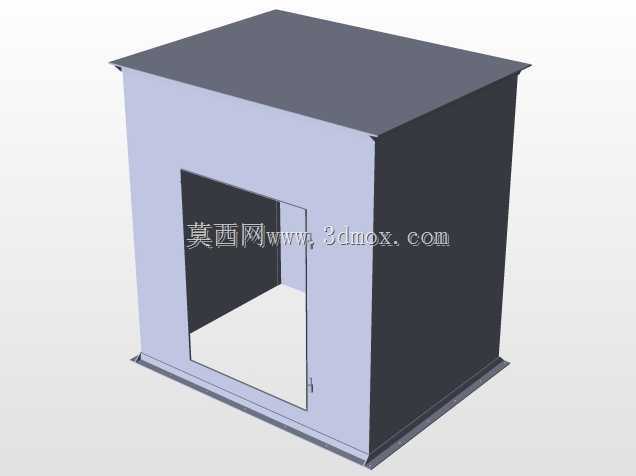

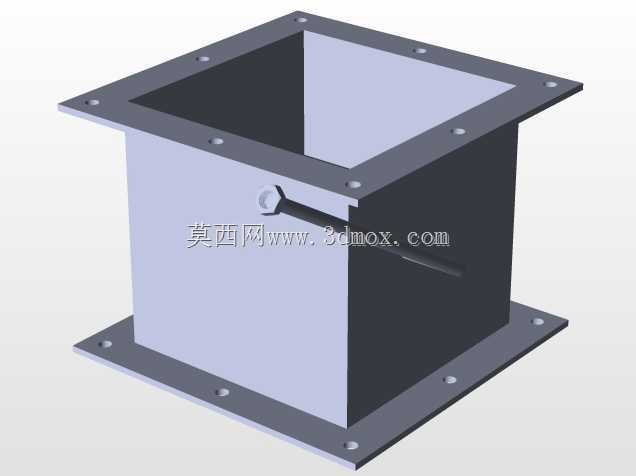

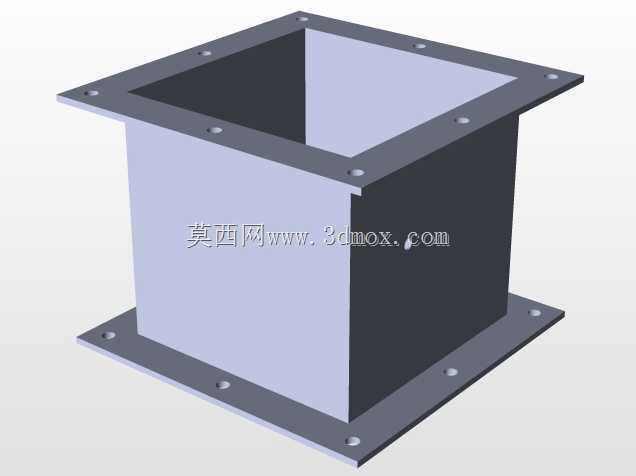

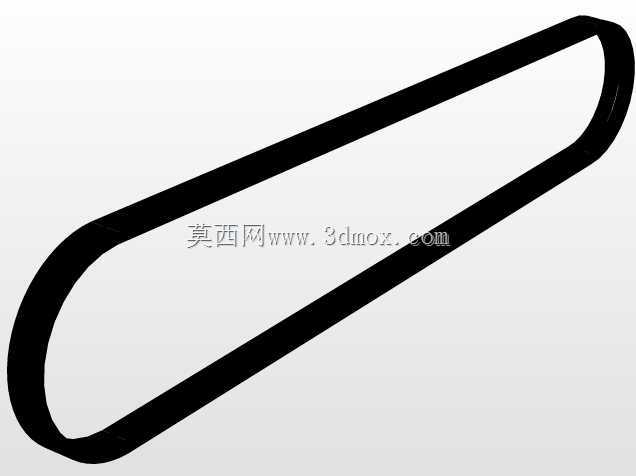

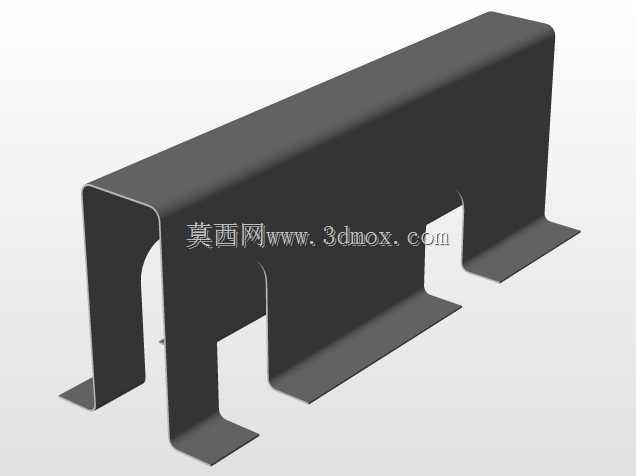

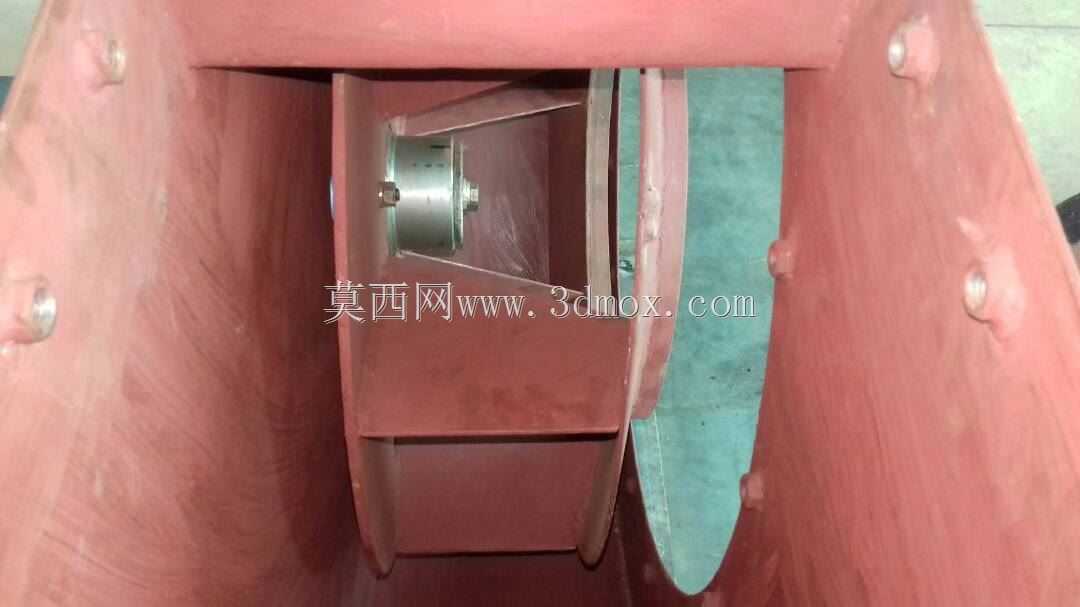

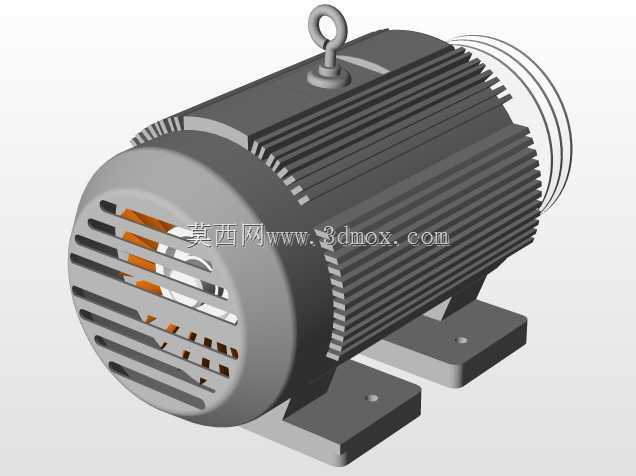

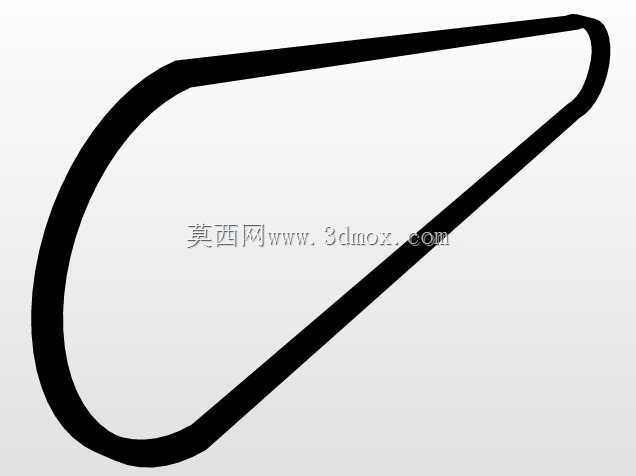

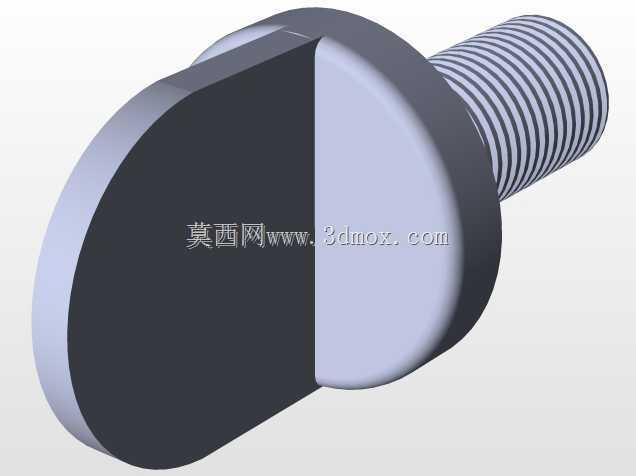

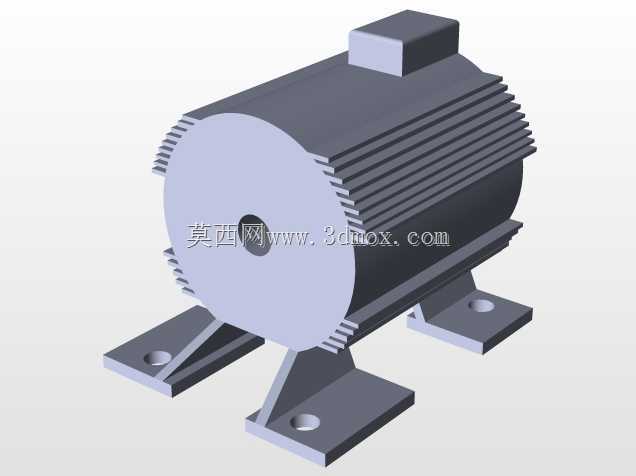

设备整体的安装预留空间需要在蜗壳径向两侧预留至少500mm的检修空间,方便后期打开蜗壳检修门清理内部积尘、检查叶轮磨损情况,轴向进风口侧需要预留管道连接的操作空间,电机侧需要预留电机检修、皮带更换(若为皮带传动版本)或者接线的操作空间,设备顶部需要预留至少300mm的空间,避免吊装或者检修时出现干涉。在实际选型适配时,需要根据现场的管道长度、弯头数量、过滤单元的阻力计算系统总阻力,匹配对应功率的驱动电机,避免电机功率不足导致风量达不到设计值,或者功率过大造成能源浪费,同时需要根据输送粉尘的特性选择对应的叶轮材质,若为打磨金属碎屑这类硬质磨琢性粉尘,需要在叶轮表面堆焊耐磨层,延长叶轮使用寿命,若为木粉、塑料粉这类轻质粉尘,采用普通碳钢叶轮即可满足使用需求。设备的检修门设置在蜗壳侧面,采用快开式压把锁结构,日常清理积尘时无需拆卸整个管道,打开检修门即可清理蜗壳底部沉积的粉尘,避免积尘过多被叶轮反复搅动造成叶轮动平衡失效,引发设备振动超标。在设备与管道的连接部位,采用帆布软连接进行过渡,既可以补偿管道安装的尺寸误差,也能进一步阻断振动传递,软连接的长度控制在150-200mm之间,避免过软被负压吸瘪影响通风截面积。
