工业箱体式除尘装置壳体结构设计

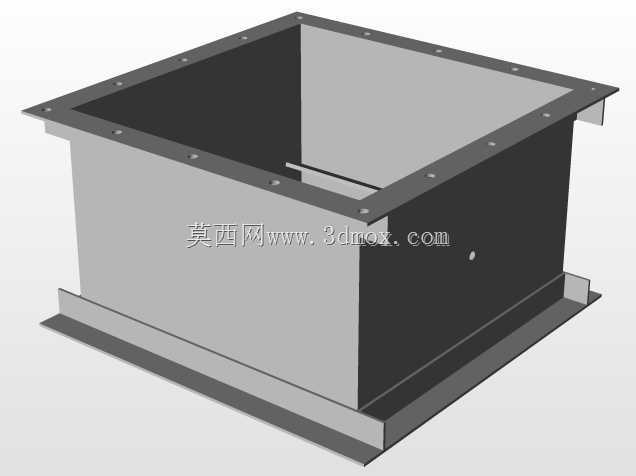

　　在工业生产车间的通风除尘系统搭建中，这类箱体式除尘装置的壳体是整套系统的核心承载构件，常见于木工加工车间、金属打磨工位、粉体物料输送工段这类持续产生浮尘的作业场景，作为过滤单元、清灰机构、集灰组件的安装基座，同时承担风道导流、尘气隔离的结构作用，区别于家用空气净化器的小型滤盒结构，这类工业级除尘壳体需要适配大风量、高粉尘负载的连续作业工况。从结构设计逻辑来看，该壳体采用上下法兰对接的分体式钣金结构，顶部带螺栓安装孔的外翻法兰用于对接进风管道或者上部过滤段的安装，法兰边均匀排布的固定孔位可适配不同规格的密封垫片与连接螺栓，保证尘气不会从拼接缝隙泄漏；底部的外翻折边结构一方面用于增强箱体整体的结构刚度，避免薄板焊接后出现应力变形，

　　另一方面可直接与下部集灰斗或者设备安装支架通过螺栓固定，减少现场安装时的焊接作业量。壳体侧壁采用折边拼接的钣金工艺，相邻壁板通过折边咬合后辅以焊接固定，相比整板折弯的结构，这种设计可适配不同厚度的板材选型，在大容积箱体的设计中能更好控制材料成本，同时侧壁预留的小型工艺孔可用于安装压差检测接头、检修观察窗或者喷吹清灰的管路接口，无需后期在现场二次开孔破坏涂层。从安装边界来看，这类方形箱体的设计相比同容积的圆形筒体，在车间内贴墙或者并排布置时的空间利用率更高，顶部法兰的孔位间距、底部安装边的伸出尺寸都预留了通用安装余量，可适配多数常规风量除尘系统的配套组件安装，不需要针对安装位做额外的结构改制。在实际工况运行中，

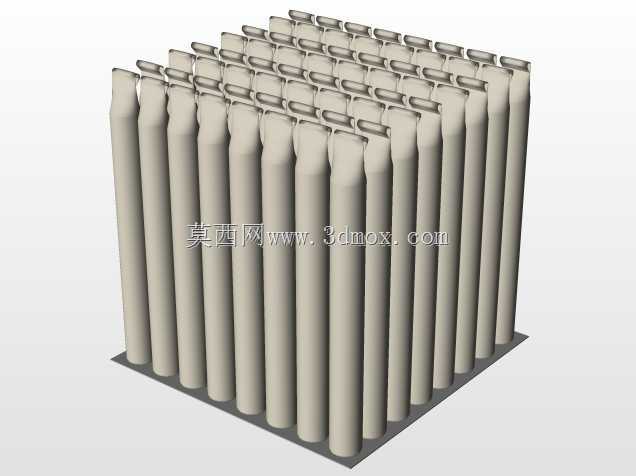

　　壳体内部需要承载过滤元件的重量，同时承受风机运行带来的正负风压波动，因此壁板的折边加强结构、法兰的加厚设计，都能避免长期运行中出现壁板震颤、焊缝开裂的问题，内部预留的横置安装位可用于固定滤袋或者滤筒的安装架，保证过滤组件在气流冲击下不会出现移位。不同于小型移动式除尘设备的薄壳结构，这类固定式工业除尘装置的壳体设计优先考虑长期运行的结构可靠性与安装适配性，所有拼接边的密封面都做了平面度处理，配合密封垫可实现壳体内部的负压环境，避免未经过滤的含尘气体从缝隙溢出到车间环境中，同时方形的内腔结构相比圆形筒体，在布置板式过滤元件或者多组滤筒时的空间利用率更高，相同外形尺寸下可容纳更大的过滤面积，降低整套设备的整体占地面积。在结构建模过程中，

　　这类钣金壳体需要重点关注法兰孔位的同轴度、壁板折边的折弯半径匹配、焊缝位置的工艺避让，避免后期加工时出现板材干涉、螺栓无法穿装的问题，同时底部的支撑折边需要做载荷校核，保证在满负载运行、集灰斗积满粉尘的情况下，壳体不会出现下沉变形。
