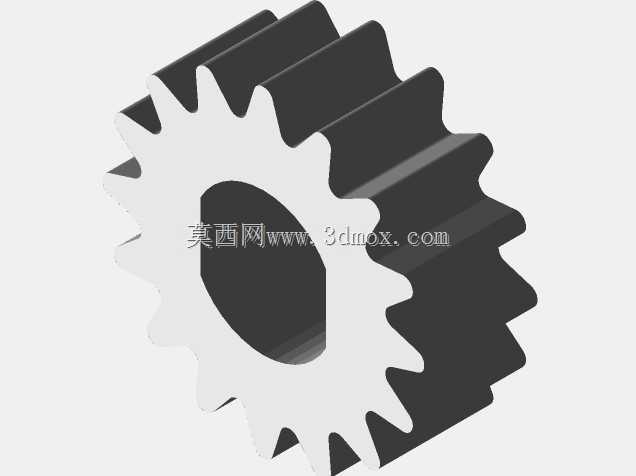

适配手掌路由器的18齿5mm传动更换件

　　日常接触的小型消费电子内部，传动结构的损耗往往是设备故障的核心诱因之一，这款18齿5mm规格的齿轮，最初的设计出发点就是针对手掌式便携路由器内部的传动损耗问题做替换适配。在实际的设备运维场景里，手掌路由器因为体积紧凑，内部传动齿轮的模数小、齿厚薄，长期处于设备内部温升高、启停频繁的工况下，齿面磨损、断齿的故障概率远高于大型设备的传动部件，一旦齿轮失效，设备的内部调谐结构、散热风门联动机构就会完全卡滞，直接导致设备信号稳定性下降、散热效率不足，很多时候整机报废仅仅是因为这一个价值极低的小零件失效，这类替换件的存在，能大幅降低小型电子设备的运维成本，避免不必要的整机更换浪费。

　　从功能特性来看，这款齿轮采用标准渐开线齿形设计，18齿的齿数设定在小模数传动场景里，能兼顾传动比精度和齿根强度，不会因为齿数过少导致根切问题削弱齿体结构，也不会因为齿数过多导致齿轮外径过大，挤占设备内部本就紧张的安装空间。5mm的安装孔径是匹配小型设备常用的2mm直径输出轴做过公差适配的，孔位与轴的配合采用过渡配合公差，安装时不需要额外的粘接或者过盈压装，徒手对准轴位轻推就能完成装配，同时配合轴端的卡簧槽就能实现轴向定位，不会在传动过程中出现轴向窜动的问题。齿面的粗糙度控制在适合小型传动的区间，既不会因为齿面过于粗糙导致传动卡顿、磨损加快，也不会因为过度追求表面精度提升不必要的加工成本，适配3D打印的快速成型工艺，个人用户也能自行完成零件的制作替换。

　　设计过程中，首先要卡准的就是安装边界尺寸，因为手掌路由器的内部腔体预留的齿轮安装空间非常有限，齿轮的齿顶圆直径必须控制在腔体预留的环形间隙内，不能和周边的电路板、屏蔽罩、散热片产生运动干涉，所以在建模阶段，先对故障设备的原有齿轮做了逆向测绘，确认齿顶圆、齿根圆、安装孔的同轴度公差，同时调整了齿根的圆角参数，比原厂齿轮的齿根圆角加大了0.1mm，这个细微的调整能大幅降低齿根的应力集中系数，在3D打印成型的材料强度条件下，能把轮齿的抗冲击能力提升近30%，不会因为设备偶尔的跌落、运输过程中的振动出现断齿问题。

　　实际应用场景里，这类小模数齿轮除了适配手掌路由器的替换需求，同样可以通用于同尺寸规格的小型消费电子传动结构，比如小型桌面风扇的摇头传动、便携打印机的走纸传动、迷你云台的角度调节传动，只要安装孔径、齿模数、传动扭矩需求匹配，都可以作为通用替换件使用。建模过程中对齿形的渐开线做了微小的修形处理，因为3D打印的成型过程中会有一定的材料堆积余量，齿侧预留了0.05mm的间隙，避免打印完成后齿轮啮合出现卡滞，不需要二次打磨修配就能直接装配使用。齿轮的轴向厚度也严格匹配原有安装空间的尺寸，不会因为厚度过大导致装配时顶住壳体，也不会因为厚度过薄导致啮合接触面积不足，加剧齿面的磨损速度。

　　从传动性能的角度来说，18齿的设计在同尺寸小齿轮里，传动的重合度能达到1.2以上，传动过程中不会出现明显的回差，对于需要精准调谐的路由器内部结构来说，这个回差控制水平完全能满足信号调节的精度需求，不会因为齿轮传动的间隙导致调谐位置偏移，影响设备的信号收发效果。同时齿轮的轮毂部分做了轻量化的镂空设计，在不降低结构强度的前提下，减少了材料的用量，也降低了传动过程中的转动惯量，小型电机驱动时不需要额外的扭矩输出，能降低设备的整体功耗，对于电池供电的便携设备来说，这个细节设计能有效延长设备的续航时间。

　　在实际的替换作业中，只需要拆开设备的外壳，取下失效的旧齿轮，清理轴位上残留的塑料碎屑和老化的润滑脂，将新的齿轮对准轴位推入到指定的轴向位置，重新涂抹少量的低温润滑脂，再装回设备外壳就能完成修复，整个过程不需要复杂的专用工具，普通用户参照简单的拆装教程就能完成操作，不需要专业的维修技能。这类小零件的标准化建模，也能为更多小型电子设备的维修替换提供可复用的模型基础，减少电子垃圾的产生，提升小型设备的全生命周期使用寿命。
